Сервопривод с ЧПУ Электрический

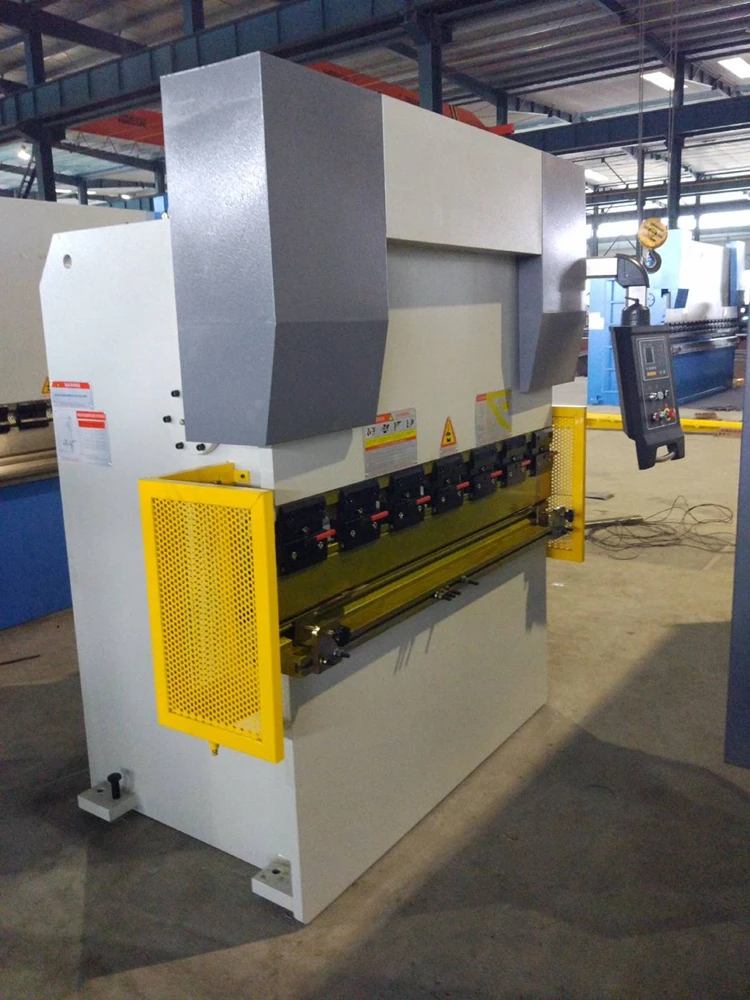

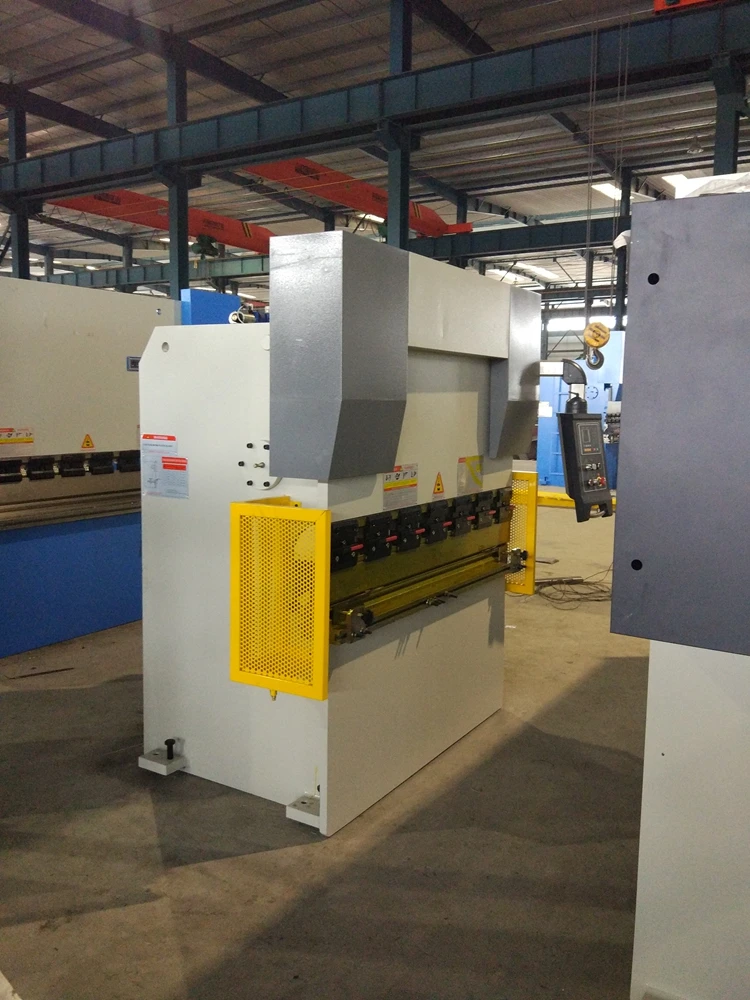

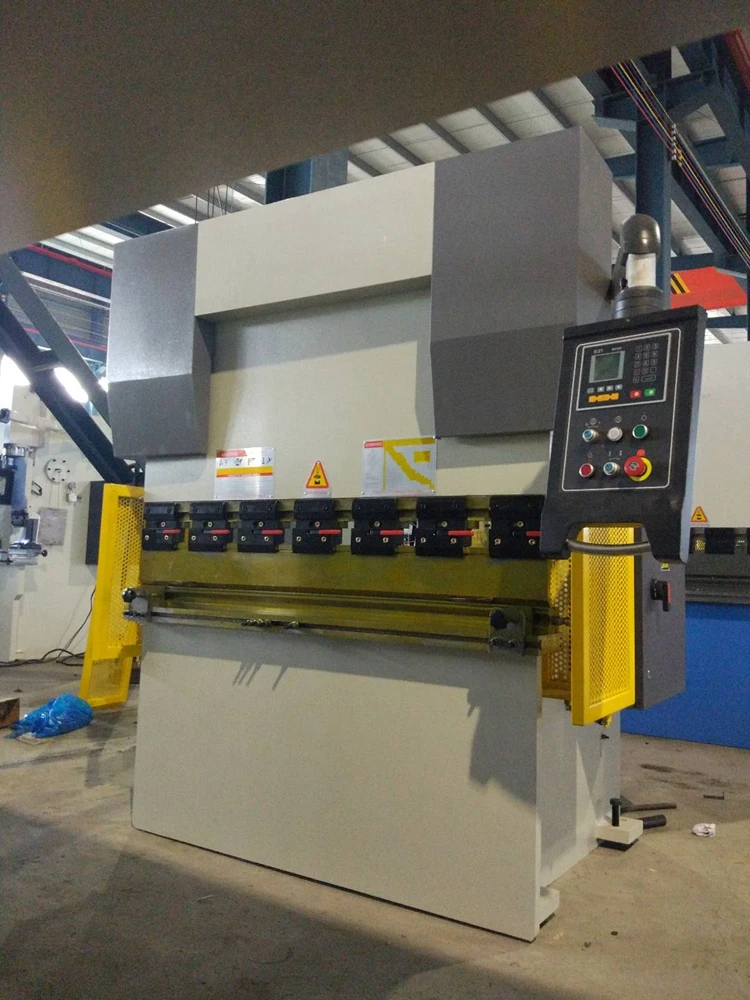

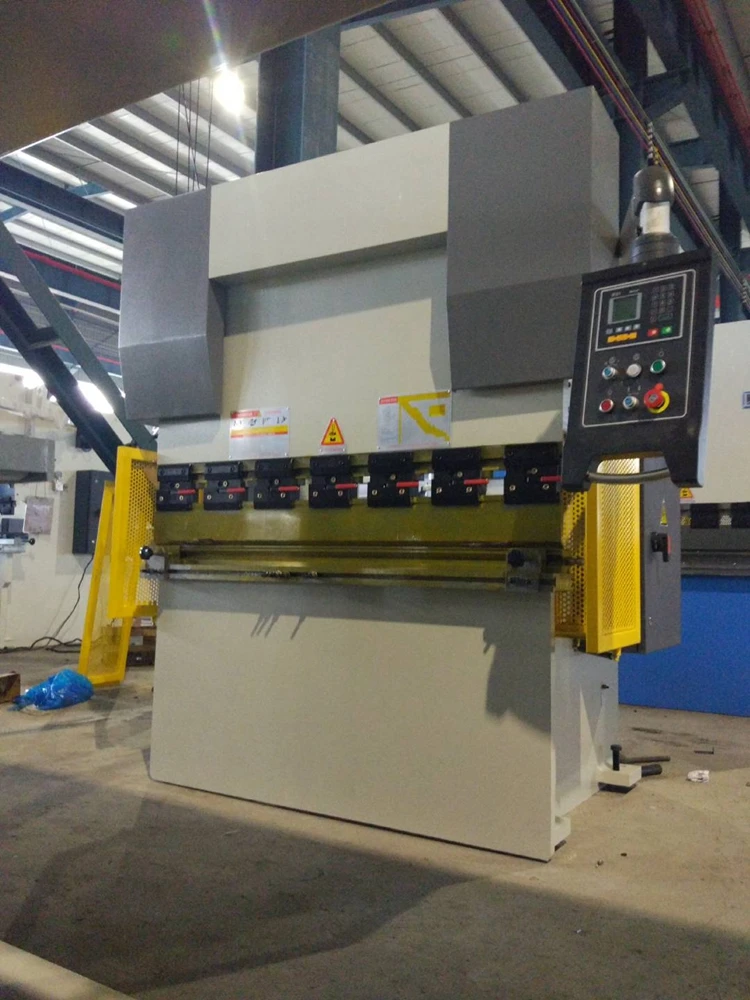

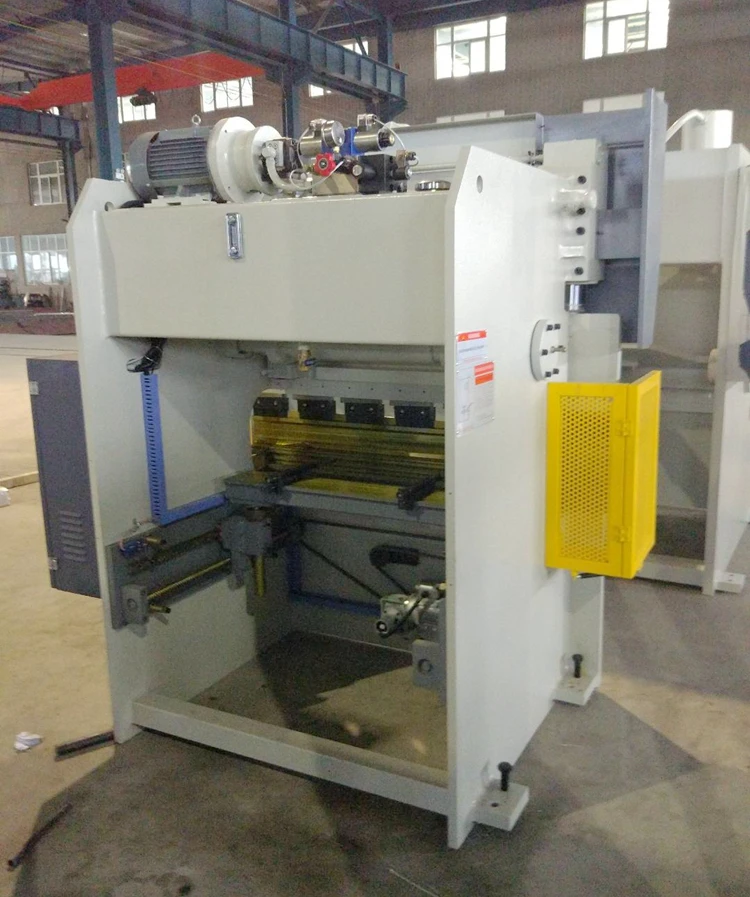

CNC сервопривод Электрический пресс тормоз

Пресс-тормоз-это машинный инструмент для гибки листового и листового материала, наиболее часто листового металла. Он формирует заданные изгибы, зажимая заготовку между соответствующим перфорацией и штампом.

Тормоз может быть описан основными параметрами, такими какСила или тонаж и рабочая длина. Дополнительные параметры включают длину хода, расстояние между стойками рамы или боковым корпусом, расстояние заднего датчика и высоту работы.

Вся конструкция:
1. Корпус машины принимает интегрированную сварную структуру. Основные части машины были анализированы программным обеспечением ANSYS finite element ANSYS, что обеспечивает надежность машины и точность всей машины;
2. Основные масляные цилиндры, установленные с обеих сторон, используют режим управления замкнутым контуром, который состоит из немецкого электро-гидравлического серводвигателя и импортированной решетки линейки, прорыв режима контроля хода традиционных механических стоп-гибочных машин, обеспечивая высокую точность положения скольжения, точную и стабильную работу, высокую точность изгиба, И высокая точность повторного позиционирования слайдера;
3. Все функциональные компоненты заднего датчика импортированы, обеспечивая точность остановки. Машина также может принять более функциональную многоосевую блокировку в соответствии с требованиями клиентов;
4. Гидравлическая система принимает интегрированную систему управления, импортированную из Германии, которая уменьшает установку трубопроводов и обеспечивает стабильность работы машины! И лаконичность и красота по внешнему виду;
5. C-образные пластины установлены с обеих сторон корпуса машины, и высокоточная решетчатая линейка установлена на c-образной пластине. Таким образом, чтобы избежать влияния на точность изгиба, возникающей из-за искажений тела машины во время процесса изгиба;
6. Нижний верстак оснащен гидравлическим автоматическим механизмом компенсации отклонения, обеспечивая эффективную компенсацию без слепых зон и высокую точность изгиба, так что гарантируется длинная стабильность.

Коронация устройства

3 типа: ручная коронка, электрическая Механическая коронка и гидравлическая коронка
Принцип работы:
Вес длинной и тяжелой заготовки может привести к деформации ram и рабочего стола во время процесса изгиба: устройство для кройки может повысить точность прессового тормоза, сделав соответствующие различные механизмы компенсации деформации ram. Он особенно применяется для изготовления некоторых высокоточных продуктов, таких как нержавеющая сталь.

Высокая точность задний устройства
Мульти-оси решения
Такт Ram: Y1, Y2 задний датчик: X, R, Z1, Z2 ось компенсации: V

Китайские системы ЧПУ: E21, E200, E300, MD11, MD320, MD330
Холланд ЧПУ системы: DA-52S, DA-56S, DA-66T, DA-69T

Параметры:
