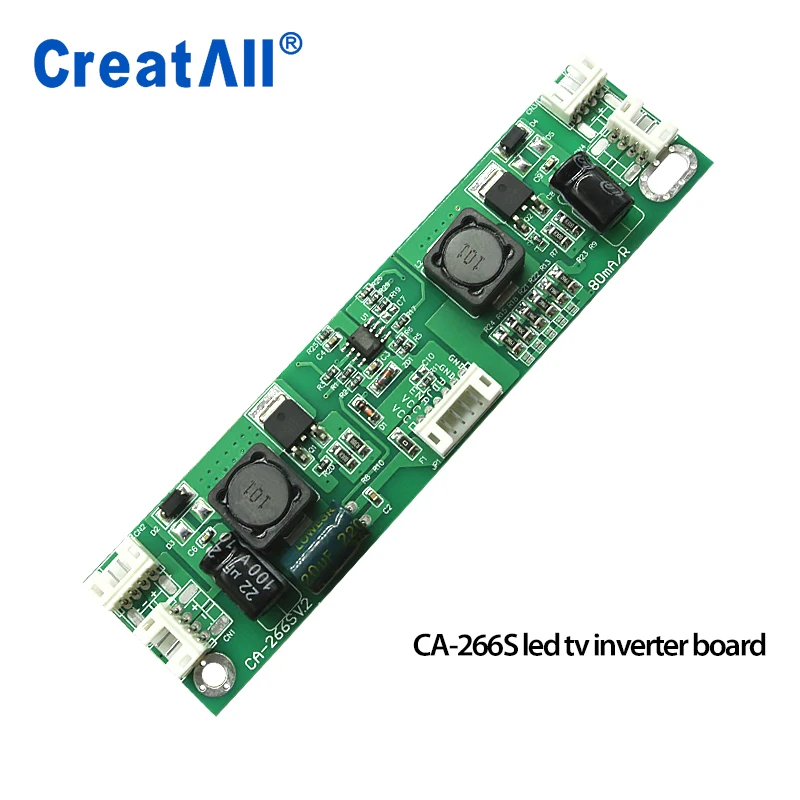

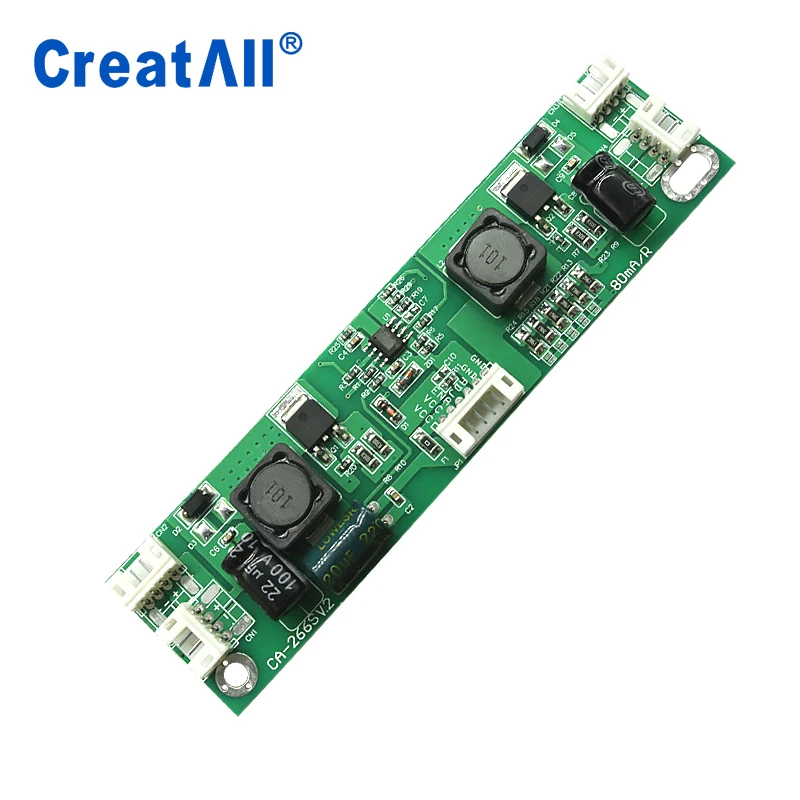

CA-266s светодиодная подсветка инвертор 32-65 "дюймовый ЖК-телевизор Универсальный Постоянный ток драйвер платы 80-480mA

[Условия работы при питании] вход: поддержка 10-28 В постоянного тока
[Выходное напряжение] 88 в автоматически адаптируется к следующему (минимальный предел для входного напряжения, без понижения)
[Выходной ток] по умолчанию 80 мА, при коротком замыкании R22 R21 R18 R15 R24 сопротивление, может увеличить ток, каждое сопротивление 80 мА. До 480mA.
[Применимый световой брусок] Большой размер 26-65 дюймов (максимальное напряжение 88 в)

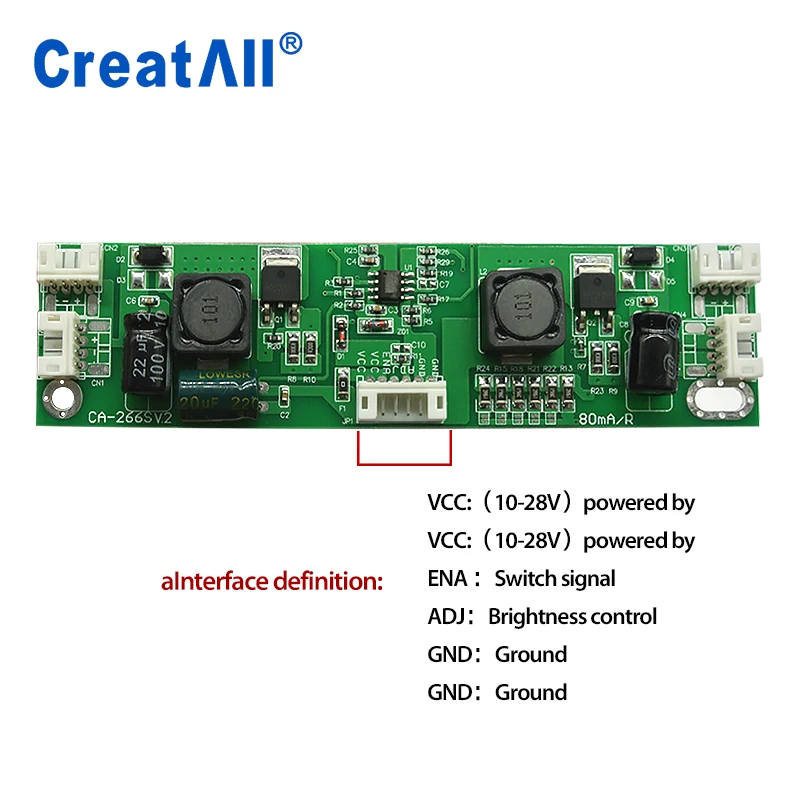

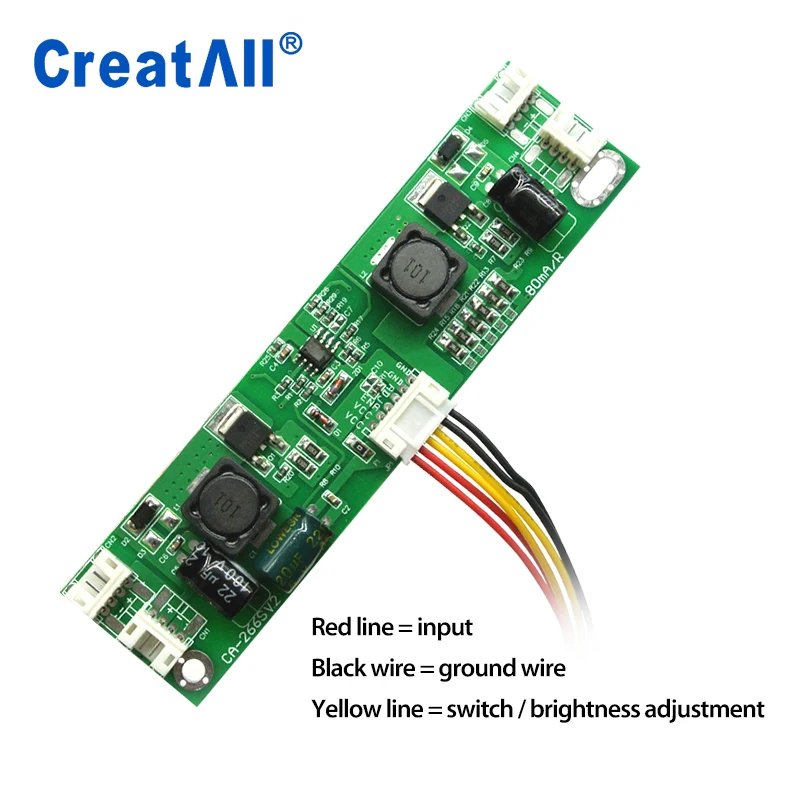

[Входной интерфейс высокой четкости] 1: блок питания 2: блок питания 3: Ена переключатель управления 4: Регулировка яркости сигнала (напряжение затемнения) 5: заземляющий провод 6: провод заземления

[Определение выходной интерфейс]: положительный и отрицательный (A + + -) Есть четыре паралельный интерфейс, один и тот же высокой четкости.

[Важные особенности]:

1: с защитой.

2: выходное напряжение ниже 88 в автоматически.

3: изменение тока удобно, материнская плата имеет шесть 1206 сопротивления, сопротивление 80 мА, до 6 сопротивления полностью подключено к 480mA.

4: по умолчанию только подключен к резистору R13, выходной ток 80 мА, не будет гореть световая полоса. Если он слишком темный, мигает или мигает, попробуйте увеличить ток. До нормальной яркости, свет не может быть горячим.

5: без нагрузки плата не будет гореть (в случае отсутствия нагрузки или плохого выходного напряжения будет падать на входное напряжение, или в случае нагрузки напряжение выше 88 в будет уменьшено до значения входного напряжения).

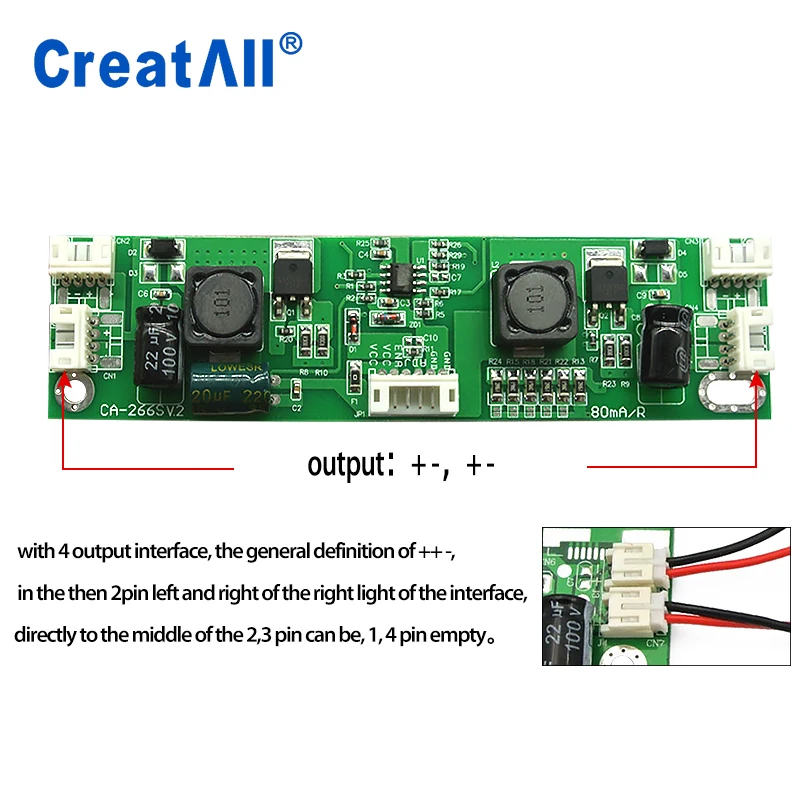

6: с 4 выходной интерфейс, общее определение + +, в то 2pin слева и справа от правый свет интерфейса прямо до середины 2,3 pin-код может быть, 1, 4 pin пустые.

Если вы не знаете какие-либо навыки ремонта, пожалуйста, внимательно подумайте, чтобы купить его

Особое внимание: при тестировании не подключайте ADJ ноги!
