Металлические детали поверхностного измерения вертикальный Профильный проектор
I. Использование

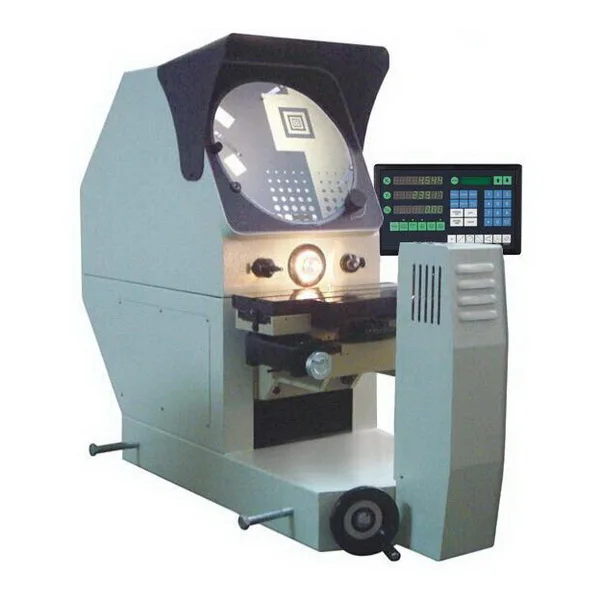

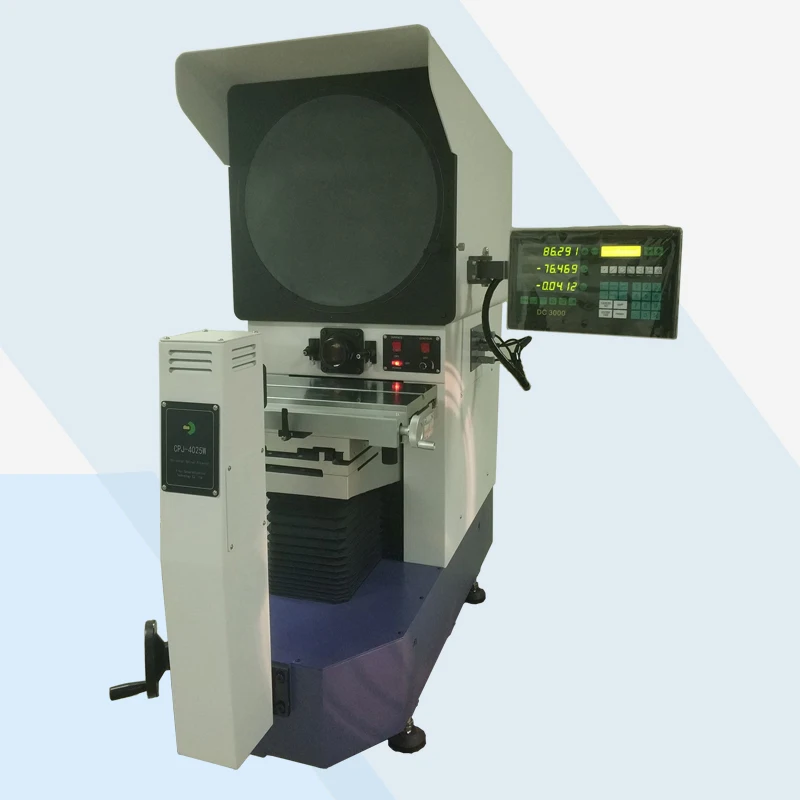

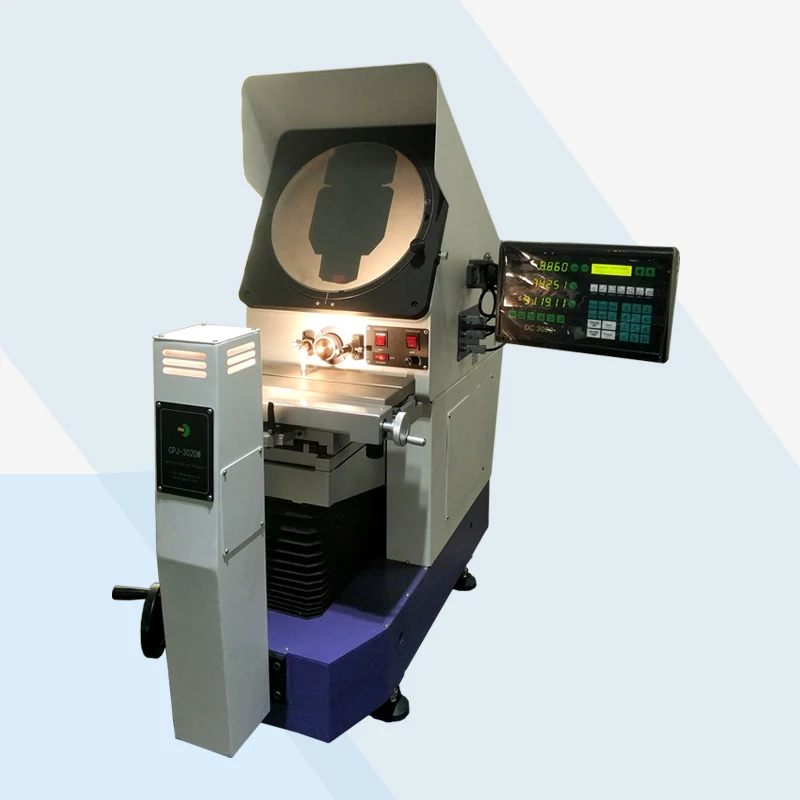

Серия CPJ-3000-это высокопроизводительный, высокоэффективный, универсальный вертикальный Профильный проектор, разработанный DG-YIHUI.
Он в основном используется для измерения механических частей длины, угла, контура и формы поверхности,Можно проверить все виды поверхности и контур сложных рабочих частей, cam, винтовой резьбы, шестерни, выполнения фрезерного резака и так далее, широко используется в измерителе, электроне,Аэрокосмический аппаратЭри, Легкая промышленность, колледж, научно-исследовательский институт и Отдел измерений.
II. Особенности
Он имеет оптическую систему хорошего качества, четкое изображение объектива и точное увеличение. При передаче освещения погрешность измерения профиля составляет менее 0.06%. Координатно-в связи с ручными измерениями составляет Ex, y ≤ (3,0 + L/200) мкм, л рассматриваться как длина измеряется части (мм). Инструмент оснащен специализированным мини-принтером и ножным переключателем, DC-3000 цифровым считыванием, что делает дисплей и измерение очень удобными.
P.S цифровая индикация имеет функцию обмена между мм и дюймами
III. Спецификация
Код
04175…
101
102
103
Модель
CPJ-3015
CPJ-3020
CPJ-3025
Настольная лампа
Размер металлического стола (мм)
340 x152
404x228
450x280
Размер стеклянного стола (мм)
196x96
260x160
306x196
Ход оси X (мм)
150
200
250
Ход оси Y (мм)
50
100
150
Ход оси Z (мм)
90 для Ford focus
Точность измерения*
Ex, y ≤ (3,0 + L/200) мкм
Разрешение (X,Y)
0,5 мкм
Проекционный экран
Размер экрана (мм)
Ø 312 используемый диапазон> Ø 300 (с измерительной линией)
Диапазон поворота экрана
0 ° ~ 360 °
Угол поворота разрешение
1 & Острый; Или 0,01 °
Проекции погрешность *
Контур:≤ ± 0.06%, поверхность: ≤ ± 0.06%
Объектив
Увеличение
10X для подавления массовых беспорядков (стандартный)
20X (опция)
50X (опция)
100X (опция)
Просмотр объекта
Ø30
Ø15
Ø6
Ø3
Рабочее расстояние
77,7 мм
44,3 мм
38,4 мм
25,3 мм
Макс. Высота рабочей части
80 мм
80 мм
80 мм
80 мм
Устройство цифровой индикации
DC-3000 цифровая индикация, появляющаяся на английском языке, может использоваться для сбора данных измерений и измерения точки, линии, круга, угла и расстояния и т. Д.
110V/220 В (переменный ток);50/60HZ; Общее энергопотребление 400W
Измерение(Д * Ш * В, мм)
770*550*1100
780*780*1100
810*780*1120
Вес(Кг)
180
190
200
Вариант
Мини-принтер, детектор краев, метрологическое программное обеспечение и так далее, пожалуйста, обратитесь к «добавлению» для получения подробной информации.
*Все данные тестируются в соответствии со стандартными JJF1093-2002.
L измеряется длина (Единицы измерения: мм)
Характеристическая вязкость полимера. Структура
Упаковка & Доставка
Он упакован вакуумной упаковкой и бесплатным фумигационным деревянным чехлом.
Основанная в 2003, имеет 12-летний опыт в производстве оптических приборов и 6-летний опыт в торговле за рубежом. Yihui оснащен профессиональной зарубежной командой продаж, R & D Dept. и послепродажным отделом. Чтобы помочь нашим мировым клиентам решить проблемы измерения.
Наши услуги
12 месяцев гарантии. По которым вы можете смело совершить покупку в нашем магазине!
1. В течение 12 месяцев с даты сборки и принятия, в течение этого периода, мы возьмем телефон и интернет, чтобы предоставить пользователям комбинированный послепродажный консультационный сервис.
Наша горячая линия + 86 769-33360095.
2. Мы предоставляем пожизненные гарантийные услуги инструмента для пользователей по льготной цене.
1) если неисправность прибора вызвана нашей стороной, мы отправим запасные части по нашей цене клиенту для замены по нашей инструкции, и мы можемИнженеры для обслуживания клиентов, где расходы на путешествия обсуждаются отдельно.
P.S. Сервис Spot доступен только для проблем с аппаратными сбоями.
2) ключевые компоненты, такие как видеокарта, карта данных, контроллер движения, серводвигатели могутБыть заменены бесплатно в течение 3 месяцев, если проблема качества. После первых 3 месяцев до концаГарантия, услуги по ремонту будут предоставлены для ключевых компонентов. Если ремонт на стороне пользователя необходим, следуйте условиям в 1) выше для расходов на путешествия.
3) Мы предоставляем бесплатное обновление программного обеспечения для пользователя по законному использованию в течение гарантийного срока.
3. Если наш инженер будет приглашен на клиентскую сторону для обучения/обслуживания, наш технический сервис будет бесплатным в первый раз в течение гарантийного срока, за исключением стоимости билета и проживания.
4. Наша компания имеет запасные части, которые могут быть предоставлены для пользователей с ценой.
