Высокоточный цифровой индикатор осциллографа с 10 наборами

Модель

Технические характеристики

OS-3060G

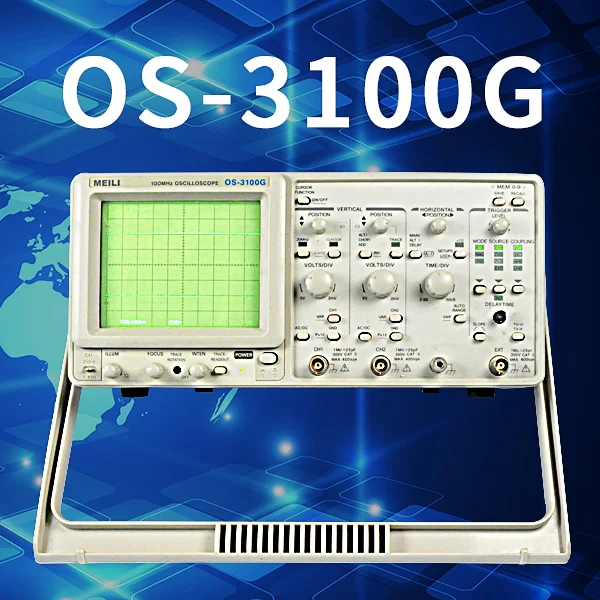

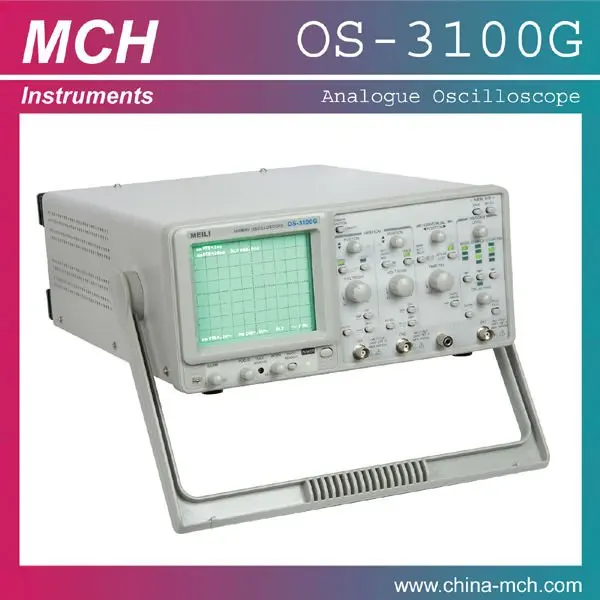

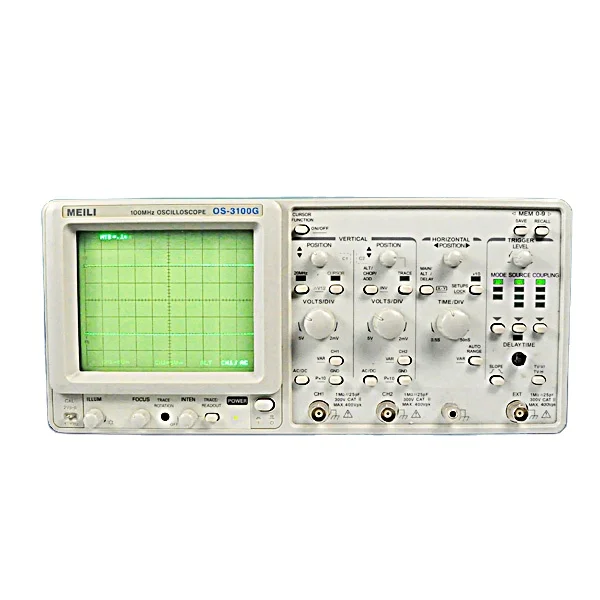

OS-3100G

CRT

6-дюймовый прямоугольного типа с внутренним graticile,8 × 10div

Вертикальной системы

Чувствительность

2 мВ/див ~ 5 В/див, 11 шагов в 1-2-5 последовательностей

Чувствительность Точность

± 3% (в середине 5 див)

Ширина ремешка:

OS-3060G:DC-60MHz

Времени нарастания импульсов

OS-3060G:5.9ns

Низкая Задержка сигнала

Поднимающийся край заметные

Макс. Входное напряжение

400 вольт постоянного тока (DC + AC)≤ 1 кГц

Входное соединение

AC,DC,GND

Входной импеданс

Прибл. 1MΩ ± 2% 25pF

Вертикальный режимов

CH1,CH2,CHOP,ALT,ADD,CH2 INV

ЧОП частоты

250 кГц

Инверсии полярности

Только для CH2

Горизонтальные системы

Режимами развертки

Основной A, АЛТ, задержка B

А время развертки

50ns -0.5s/div, бесступенчатая (UNCAL)

B Время развертки

50ns-50ms/div

Точность

± 3% (± 5% с × 10 MAG)

Развертки увеличение

× 10 (макс. Время развертки 5ns/div)

Отложить время

Переменная

Время задержки

1μs-5s

Триггерной системой

Режимы ожидания

Норма, авто, TV-V,TV-H

Источник запуска

CH1,CH2, линия, EXT

Триггер муфта

Двигатели переменного тока, постоянного тока, LFR, ВЗ

Триггер на танкетке

«+» И «−», ТВ синхронизации.

Чувствительность триггера

Режим

OS-3060G(INT/EXT)

Авто

0.5DIV/50mV(20 Гц-10 МГц)

1.5DIV/150mV(10 МГц-40 МГц)

Норма

0.5DIV/50mV(DC-10MHz)

1.5div/150mV(10 МГц-40 МГц)

ТВ

1div/200mV (синхронизация сигнала)

Триггер офсетная печать

INT:± 4 div или больше, EXT:± 4div или больше

Макс. Входное напряжение

400 вольт постоянного тока (DC + AC пиковое значение) на 1 кГц

X-Y режим

Чувствительность Точность

Перемещение по оси: CH1,CH2:2 мВ ~ 5V/div ± 3%, EXT: 0,1 V/div ± 5%

Ось Y: CH1,CH2: 2 мВ ~ 5V/div ± 3%

Курсор индикации

Измерение курсора

Курсор измерение по функции: & Delta;V & Delta;T,1/Delta;T, карте курсор Разрешение: 1/25 div

Разрешение курсора

1/100 div

Курсор диапазон

По вертикали: ± 3 див, по горизонтали: ± 4 Див

Сохранить и вспомнить

10 настройки

Другие

Линия питания

110V/220V ± 10 selecatable,50 Гц/60 Гц

МПС модель отлично пропускает воздух. Вес

Размеры: 450 (Д) × 310 мм (Ш) × 150(H) мм, вес: 10 кг
