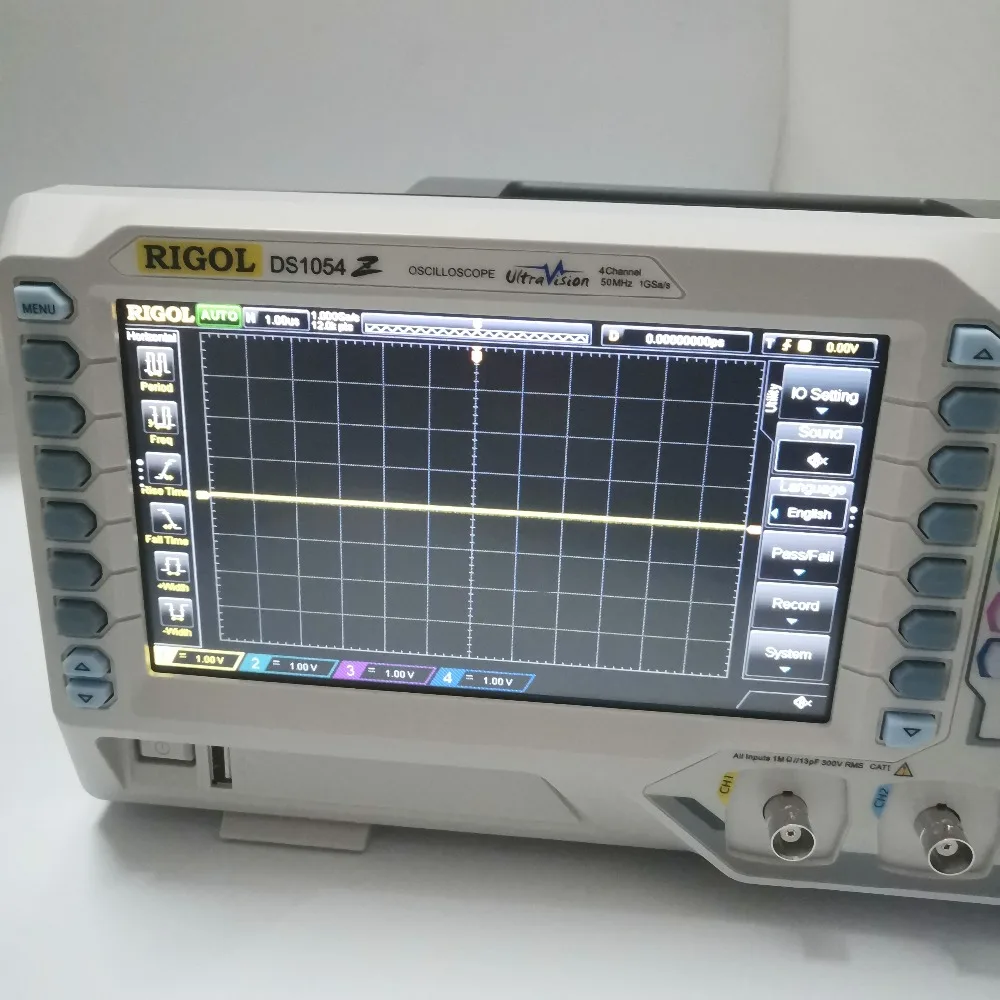

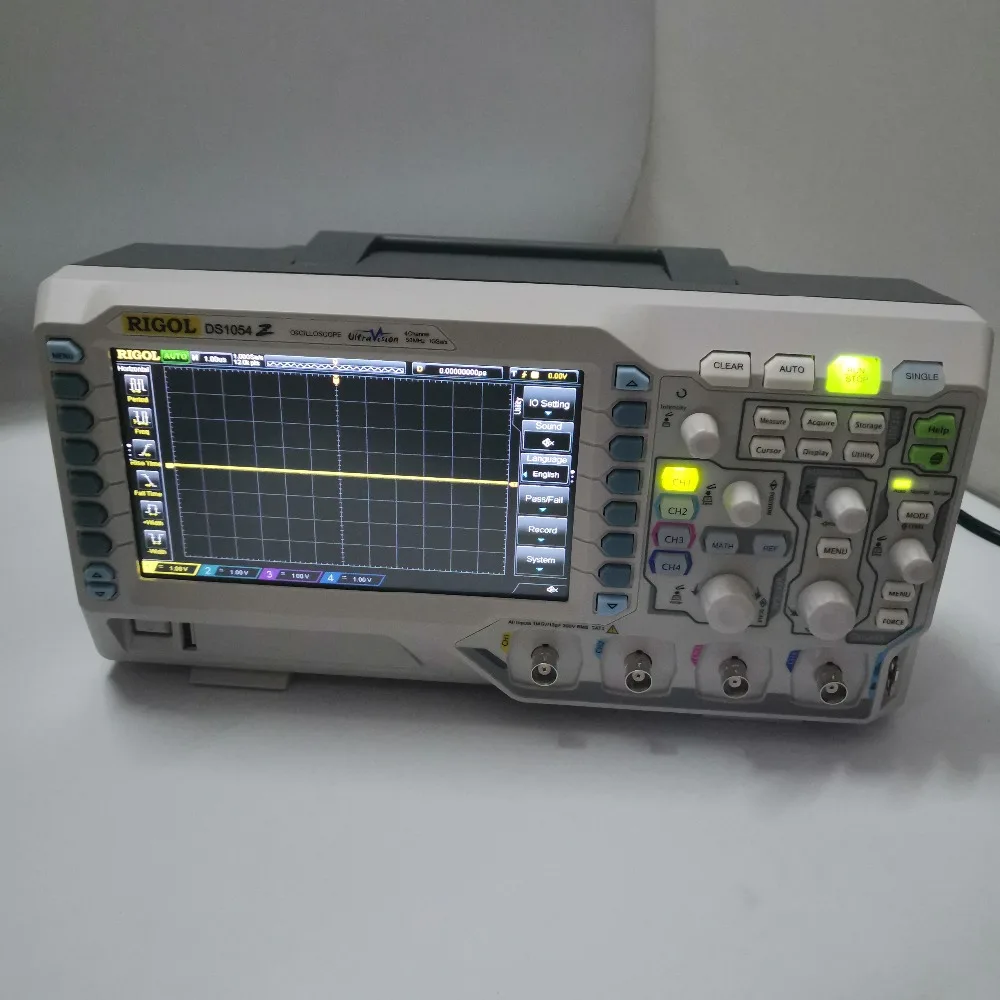

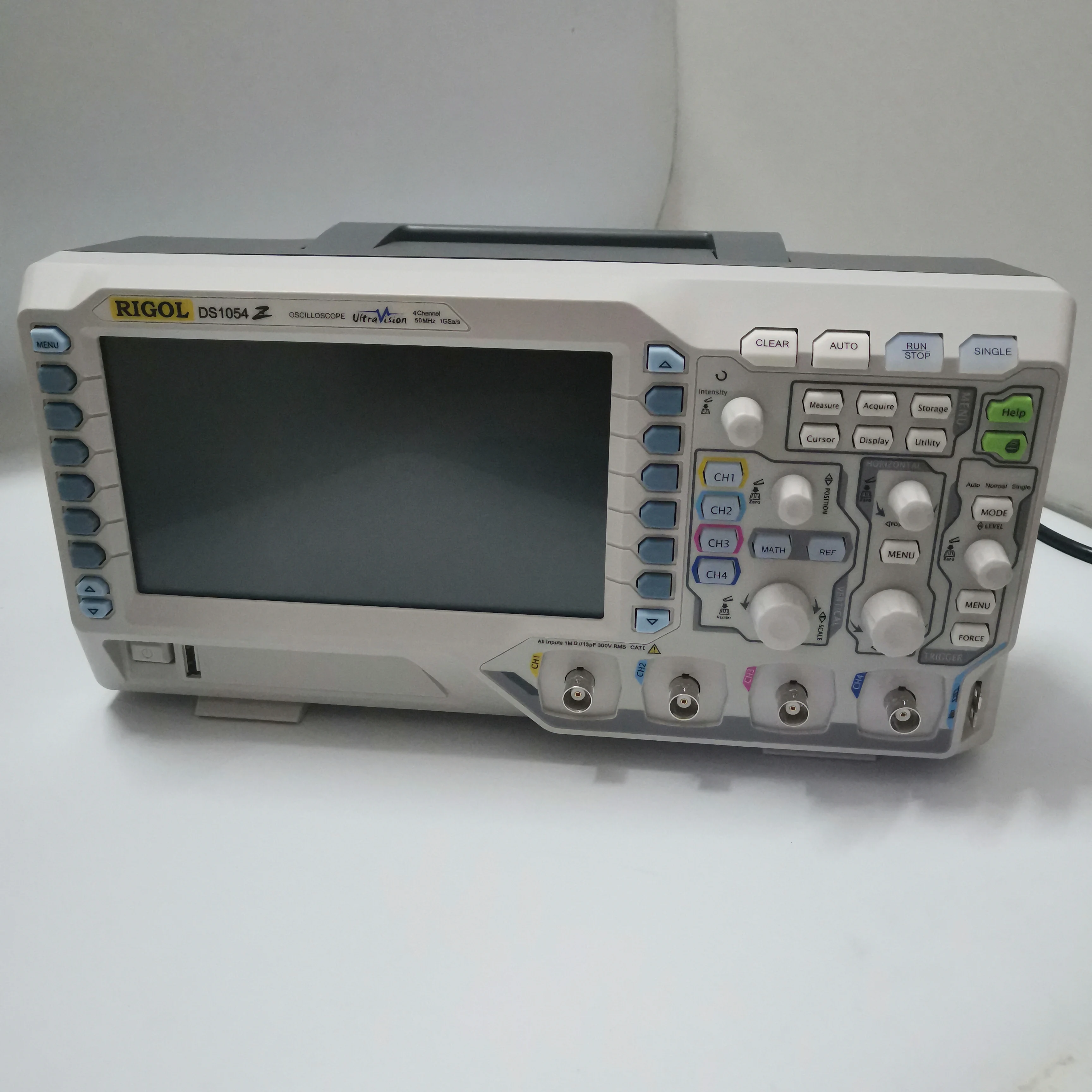

RIGOL DS1054Z 50 МГц осциллограф 4 chs up tp 1GS/s 7 дюймов WVGA 12Mpts30, 000wfm r
Серия DS1000Z-это новый экономический уровень цифрового осциллографа от Rigol для удовлетворения приложений заказчика с его инновационной технологией, ведущими в отрасли спецификациями, мощными триггерными функциями и широкими возможностями анализа. В DS1000Z 4 канала портативными осциллографами приходят в 70 или 100 версии MHz с дисплеем 7 дюймов и технологией UltraVision Rigol, а также множеством вариантов. Добавьте дополнительные анализ, декодирование, глубокий памяти, и 2 встроенных канала генератор сигналов для мощного 4 канала Сфера по исключительной цене.
Полоса пропускания 50 МГц, 4 канала
1G Sa/s частота выборки в реальном времени
12 Mpts (Std.) и 24 Mpts (Opt.) Объем памяти
Инновационная технология "UltraVision"
До 30000 wfms/s скорость захвата сигнала
7-дюймовый WVGA (800x480), несколько уровней интенсивности отображения сигнала
Триггерные функции Edge, ширина импульса, наклон, видео, узор, Runt, Windows, Nth Edge, задержка, тайм-аут, продолжительность, Настройка/удержание, RS232/UART, I2C, SPI
Серия автобус декодирования RS232/UART, I2C, SPI
Математические Функции A + B, A-B, A×B, A/B, FFT, &, ||, ^,!, intg, diff, sqrt, lg, ln, exp, abs
Автоматическое Измерение максимального, минимального, пикового значения, верхнего значения, нижнего значения, амплитуды, среднего, среднего квадратного корня, овершота, предварительного снимка, площади, площади периода, частоты, периода, время подъема, время падения, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, Задержка A & rarr; B восходящий край, задержка A & rarr; B падающий край, фаза A & rarr; B восходящий край, фаза A & rarr; B падающий край
