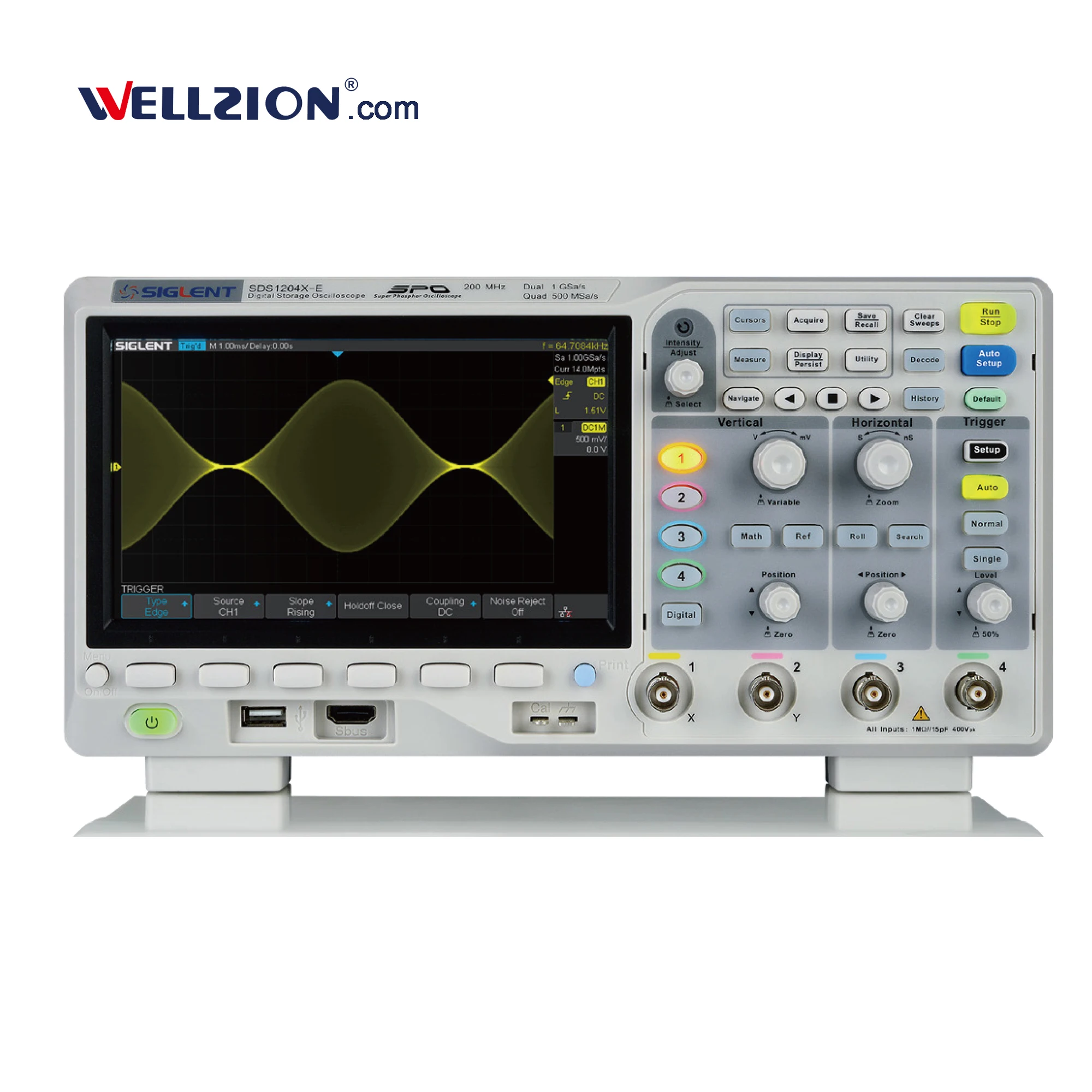

SDS1000X-E осциллограф серии Super fophor доступен в диапазонах 100 и 200 МГц и 2 или 4 аналоговых канала. Он имеет максимальную частоту образцов 1 GSa/s и стандартную длину записи 14 Mpts. Для удобства использования к наиболее часто используемым функциям можно обратиться с удобным дизайном передней панели. В серии SDS1000X-E используется технология SPO нового поколения (суперфосфорный осциллограф), которая обеспечивает отличную точность сигнала и производительность. Шум системы также ниже, чем аналогичные продукты в отрасли. Он поставляется с минимальным вертикальным входным диапазоном 500 uV/div, инновационной цифровой триггерной системой с высокой чувствительностью и низким дрожанием, И скорость захвата формы волны 400000 кадров/сек (режим последовательности).
В SDS1000X-E также используется 256 уровневая функция отображения интенсивности и режим отображения цветовой температуры, не используемый в других моделях этого класса. Новейшие осциллографы SIGLENT поддерживают несколько мощных режимов запуска, Включая серийное включение шины. Серийное декодирование является бесплатным и включает в себя IIC, SPI, UART, CAN и LIN. Запись и последовательное срабатывание формы волны в истории позволяют записывать и анализ расширенной формы волны. Другой мощный дополнение is the new 1 МРТ БПФ Математика функция, что придает SDS1000X-E очень высокая частота разрешения при соблюдении сигнала головках spectra. Новый дизайн также включает в себя аппаратный копроцессор, который обеспечивает измерения быстро и точно. Характеристики и производительность нового SDS1000X-E SIGLENT не могут быть подобраны где-либо еще в этом ценовом классе.
Технические характеристики
Пропускная способность: 200 МГц Каналы: 4CH(16 цифровых опций) SamplingRate (макс.): 1GS/s Глубина памяти (макс.): 7 Mpts/CH (не режим блокировки);14 Mpts/CH (режим блокировки) Скорость захвата сигнала (макс.): 100000 wfm/s (нормальный режим), 400000 wfm/s (режим последовательности) Интерполяция формы волны: Sin(x)/x, линейный Вертикальное разрешение: 8 бит Вертикальные весы (зонд 1X): 500 мкВ/див ~ 10 В/див (1-2-5 последовательности) Шкала времени: 1.0ns/div ~ 100s/div Точность временной базы: ± 25 ppm Тип триггера: край, наклон, ширина импульса, окно, Runt, интервал, выпадение, шаблон, видео Серийный триггер и декодер (стандарт): IIC, SPI, UART/RS232, CAN, LIN ТРИГГЕРНАЯ муфта: AC,DC,LFRJ,HFRJ, шум RJ Режим запуска: автоматический, нормальный, одиночный 16 цифровых каналов(Только четырехканальная серия, опция): Максимальная скорость захвата сигнала до 1 GSa/s, длина записи до 14 Mpts/CH Автоматическое Измерение: 38 типов Математика: + , - , * , / , FFT , d/dt , & int;dt , & radic; USB AWG модуль(Только четырехканальная серия, опция): один канал, 25 МГц, частота образцов 125 МГц, длина волны 16 КПТС Bode plot (только четырехканальная серия): минимальная частота запуска 10 Гц, минимальная полоса сканирования 500 Гц, максимальная полоса сканирования 120 МГц (зависит от осциллографа и полосы пропускания AWG), 500 Макс. Сканирование частотных точек Usb-адаптер Wi-Fi(Только четырехканальная серия, опция): 802.11b/g/b, WPA-PSK, адаптер должен быть поставлен Siglent для обеспечения работы Интерфейс: usb-хост, usb-устройство, LAN, Pass/Fail, Trigger Out, Sbus (Siglent MSO) Дисплей: 7 дюймов TFT LCD (800x480) Зонд (Std): 4 шт Пассивный зонд PP215 Вес: 3,8 кг (с упаковкой)
Специальная функция
Длина записи до 14 Mpts
Скорость захвата сигнала до 400000 wfm/s
256 уровня интенсивности классификации
Цветовая температура классификации
Функция декодирования последовательной шины (стандарт)
История сигналов (история) режим и сегментированное приобретение (последовательности)
1Mpt БПФ
Адаптируемые под требования заказчика по умолчанию ключ
