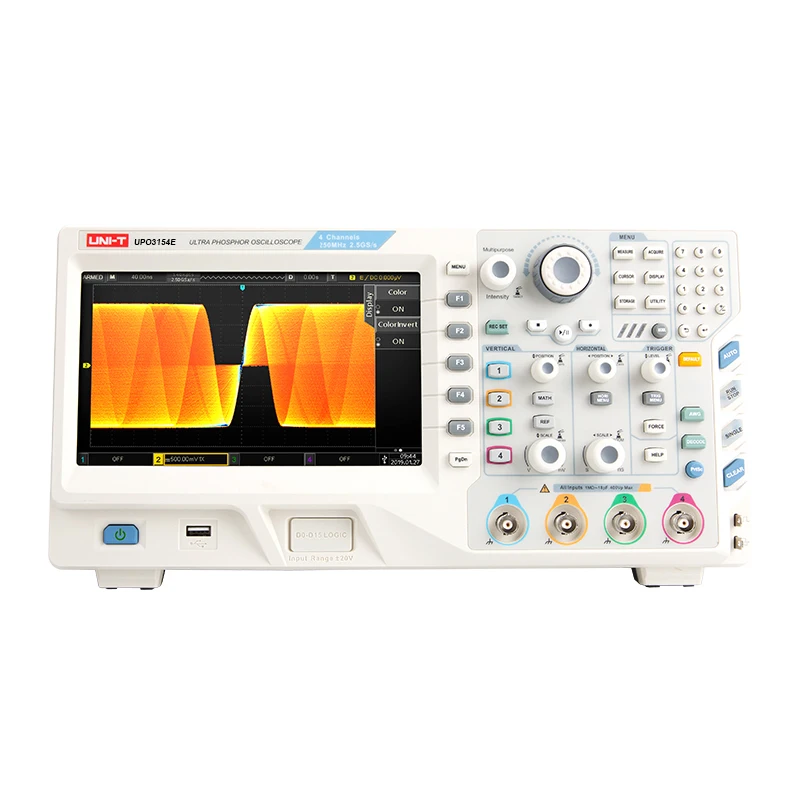

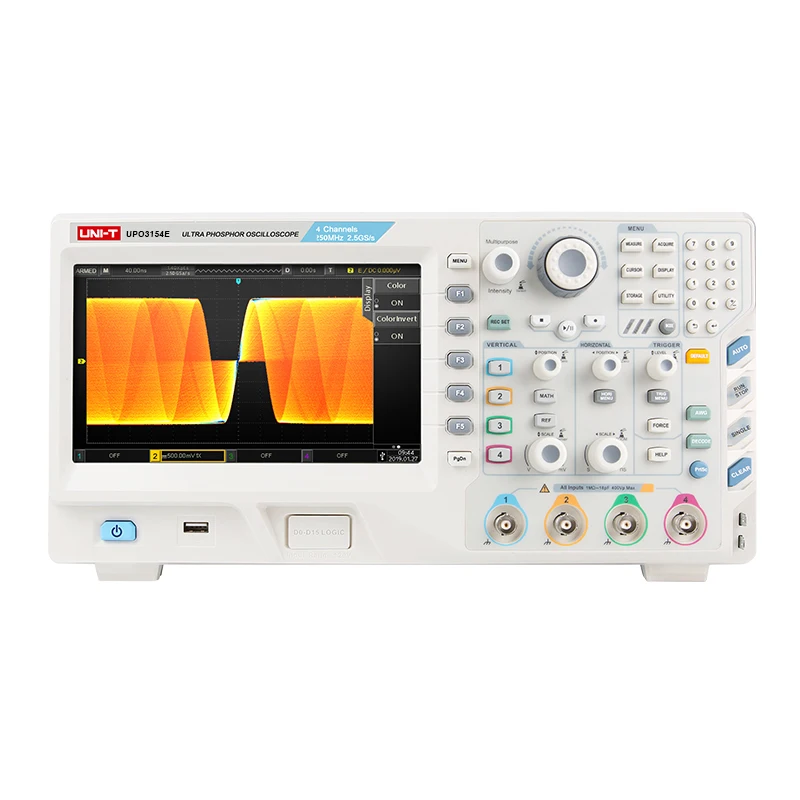

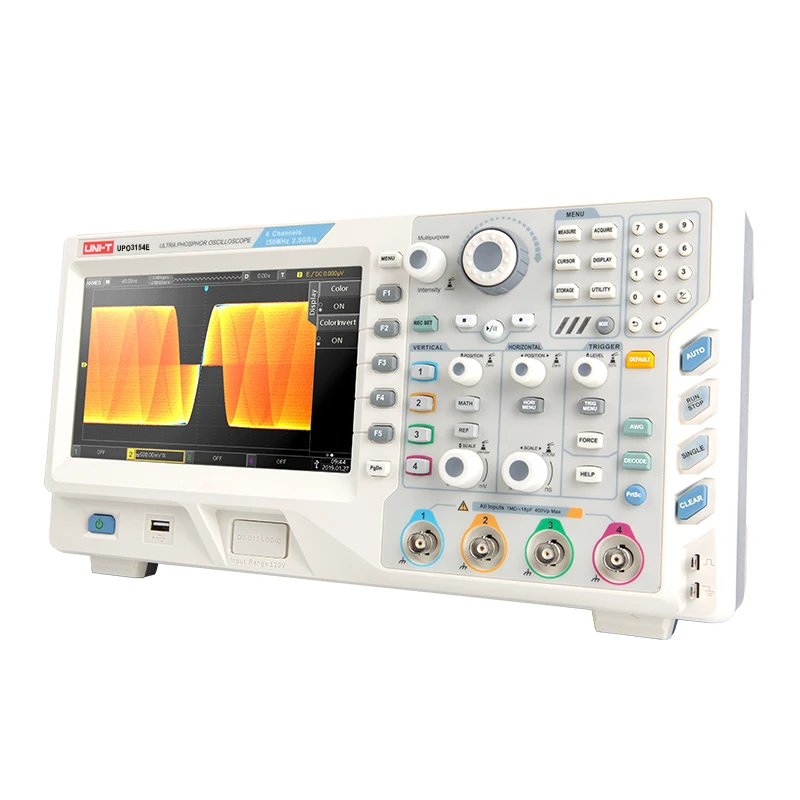

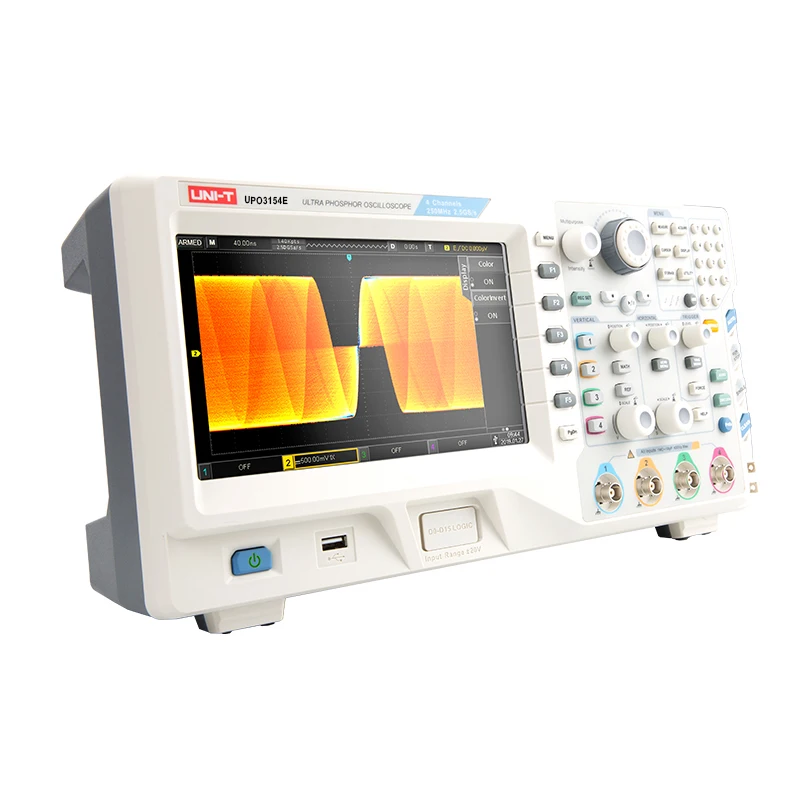

Ультрафосфористый осциллограф

Описание и отзывы

Трекер стоимости

Характеристики

Технические характеристики
Модель	UPO3154E
Аналоговая полоса пропускания	150 МГц
Каналы	4
Частота дискретизации	2.5GS/s (одноканальный), 1.25GS/s (два канала/четыре канала)
Объем памяти	Каждый канал: авто, 7 КПТС, 70 КПТС, 700 КПТС, 7 МПТС, 70 МПТС выбирается (Откройте 4 канала одновременно)
Скорость захвата сигнала	200000 осциллограмм/s
Шкала времени (s/div)	2ns/div ~ 40 s/div (частота дискретизации в реальном времени, отображение глубины памяти) [шаг на 1-2-4 стойла]
Входной импеданс	(1м±±1%) II (18pF±3pF)
Вертикальная шкала (V/div)	1mV/div ~ 20 V/div (1 МОм)
DC усиления точность	<5мв: ± 3%, ≥5мв: ± 2%
Функция записи сигналов	Одноканальный: 100000 кадров; регулируемый интервал: 1,00 мс ~ 1000 с
Тип триггера	Край, сморчок, окна, Nth Edge, задержка, сверхурочно, продолжительность, Настройка/удержание, длительность импульса, склон, видео, код; RS232/UART, I2C, SPI, USB, LIN, FlexRay
Автобус панель расшифровки жидкокристаллического дисплея	RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
Сигналов операций	A + B, A-B, AxB, A/B, FFT, редактируемые передовые и логические операции
Автоматических измерений	Макс, мин, высокий, низкий, АМП, ПК-ПК, средний, средний, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, + ширина,-ширина, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, + обязанность,-обязанность, Площадь, cycareage, OverSht, PreSht, фаза, 34 параметры в общей сложности
Измерения дисплея	5 видов
Измерение статистики	Среднее, максимальное, минимальное, стандартное отклонение и количество измерений
Счетчик частоты	6 бит
Интерфейсы	Стандарт: usb-хост, usb-устройство, LAN, EXT Trig, AUX Out (Trig Out, Pass/Fail), VGA Дополнительно: AWG
Общие черты
Мощность	100 В ~ 240 В ACrms, 50 Гц/60 Гц
Дисплей	Гироборд с колесами 8 дюймов TFT LCD, WVGA (800x480)
Цвет продукта	Белый и серый
Вес нетто	4,2 кг
Размер продукта	370x195x125 мм
Стандартные аксессуары:	Зонд x 2/4 (1 x, 10 x Переключаемый), шнур питания, usb-кабель интерфейса, ПК программное обеспечение CD
Стандартная индивидуальная упаковка	Картонная коробка
Стандартный Кол-во в коробке	Комплект из 2 предметов
Сьандартная картонная коробка измерения	490x480x300 мм
Стандартный вес брутто коробки	11 кг
