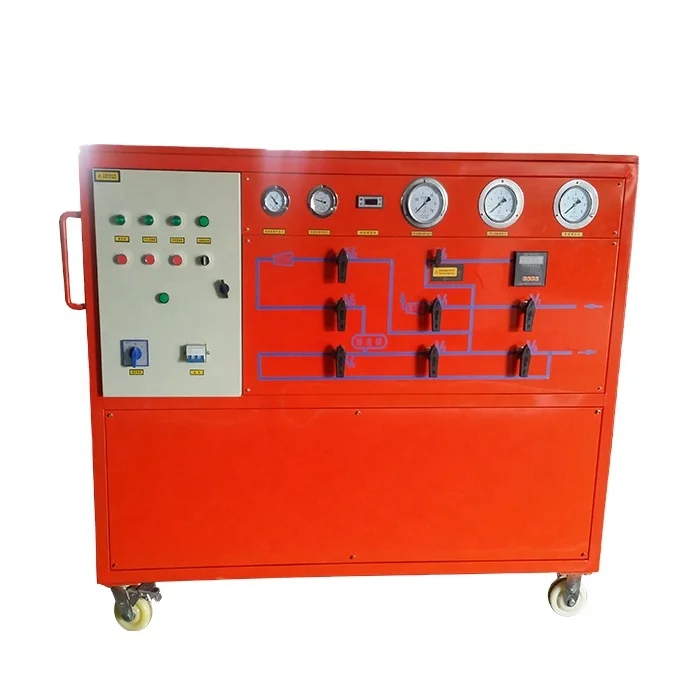

Многофункциональное оборудование для извлечения очистки и наполнения газа

I. Обзор

Устройство для рекуперации и очистки газа SF6 для зарядки и разрядки используется для завода-изготовителя газового изоляционного электрического оборудования SF6. В отделе использования, эксплуатации и научных исследований, различное электрическое оборудование вакуумируется, SF6 газ заполняется в электрическое оборудование, и SF6 газ извлекается из электрических приборов в использовании или испытании, И очищенный, сжатый и хранящийся в резервуаре для хранения одновременно.

Устройство рециркуляции подходит для SF6 электрического оборудования и ГИС комбинированного электрического оборудования.

Согласно DL/T662-1999 "гексафторид Серы надувания и устройства восстановления", устройство состоит из рециркуляции системы, газа зарядки системы, вакуумной насосной системы, системы очистки и системы хранения газа, со следующими основными функциями:

1. Измерьте степень вакуума и вакуума устройства и электрического оборудования;

2. Перерабатывает газ в электрическом оборудовании;

3. Высушить и очистить SF6 газ, Восстановленный и заполненный;

4. Надуть SF6 электрический прибор;

5. Сжатое хранение и наполнение бутылок газа SF6 в электрических приборах.

II. Основные компоненты и преимущества блока восстановления

(1) Усовершенствованный дизайн, Полные функции, разумная структура, простая и четкая работа.

(2) система сжатия: герметичный компрессор SF6, отсутствие утечки.

(3) двухступенчатый роторный вакуумный насос принимается в вакуумной насосной системе, которая оснащена автоматическим устройством предотвращения возврата масла.

(4) система очистки принимает принцип фильтра компании CKD в Японии, и фильтр принимает электрическое отопление и высокоэффективный адсорбент внутри, таким образом, эффект очистки более значительный (нет необходимости часто менять адсорбент).

(5) автоматическое подтверждение трехфазного источника питания и автоматическая защита фазового разрыва в электрической системе устройства.

(6) Система управления устройством использует специальный клапан SF6 с новейшей технологией

(7) система хранения должна быть оснащена емкостью для хранения жидкости весом 50 кг в соответствии с требованиями пользователя. И может непосредственно заполнять газовые баллоны.

(8) оборудование мобильное.

III. Основной технический индекс производительности

(1) Тип: Мобильный тип, тип охлаждения

(2) принцип работы

A. Используйте давление компрессора-хладагент и жидкий Газ SF6.

B. Восстановление воздуха и перезарядка с помощью сушилки.

C. Он заполняется буферной газификацией во время наполнения воздухом (его можно нагревать).

(3) Рабочая температура окружающей среды: -10 ℃(-30 опционально) --- + 40 ℃

(4) Основные характеристики и технические параметры

1, Максимальный вакуум устройства

2. Скорость вакуумной откачки устройства составляет 55 м 3/ч (предел вакуумного насоса составляет менее 0,06 па)

3, Начальное давление надувания устройства

4, окончательный давление накачивания воздуха прибора ≤ 0,8 м Pa

5, инфляция устройства> 6m 3/ч

6, начального давления восстановление device≤ 0,8 м Pa

7, конечное давление восстановления устройства <-0.053MPa

8, скорость восстановления компрессора is10m3/h

9, годовая скорость утечки устройства <1%

10, максимальное дизайнерское давление резервуара для хранения устройства 4 м Pa

11. Емкость бака составляет 50 кг

12. Режим запоминания: жидкость

13. Шум ≤ 75 дБ уровень звукового давления

14. Регенерация сушильного фильтра: вакуумная регенерация, нагревание и активация

15. Источник питания: Трехфазный 220 В переменного тока/380 В ± 10%,50 Гц

16, общая мощность устройства <13 кВт

17, очистка: микро-вода 60PPm, масло 5PPm, примеси ≤ 1 микрон 100% фильтрация.

IV. Основные компоненты и функции устройства

Основные функции устройства включают компрессор, вакуумный насос, холодильную систему, регенератор сухих фильтров, нагреватель, очиститель, фильтр, трубопровод, клапан, инструмент, электрическое управление и структурные части, рамную панель, ходовое колесо и резервуар для хранения.

V. Основные параметры конфигурации компонентов следующие

1. SF6 Компрессор: масляный полузакрытый компрессор с высоким давлением

A: Теоретическое Смещение: 10 м 3/ч

B: максимальное давление выхлопных газов: 2,5 МПа

C: Минимальное вдохновляющее давление: 53 кПа

D: максимальное давление всасывания: 0,35 ~ 0.8mpa

E: Мощность: 3 кВт

F: Источник питания: 380 В 50 Гц

2. Вакуумная система принимает двухступенчатую поворотную пластину 2X-15

A: вакуумный насос принимает тип с воздушным охлаждением, который может работать в течение длительного времени

B: Скорость вакуума составляет 55 м 3/ч

C: окончательный вакуумный 0,06 pa

D: мощность 3KW

3. Система охлаждения: домашний компрессор

4. Система фильтрации (система очистки: Двухступенчатая фильтрация с вакуумной активацией и саморегенерацией)

5, SF6 клапан: шаровой клапан DN15 SF6

6. Манометр, вакуумный манометр: Шанхай Yichuan манометр, Шанхай тепловой даже номер дисплей вакуумный манометр.
