Описание продукта:

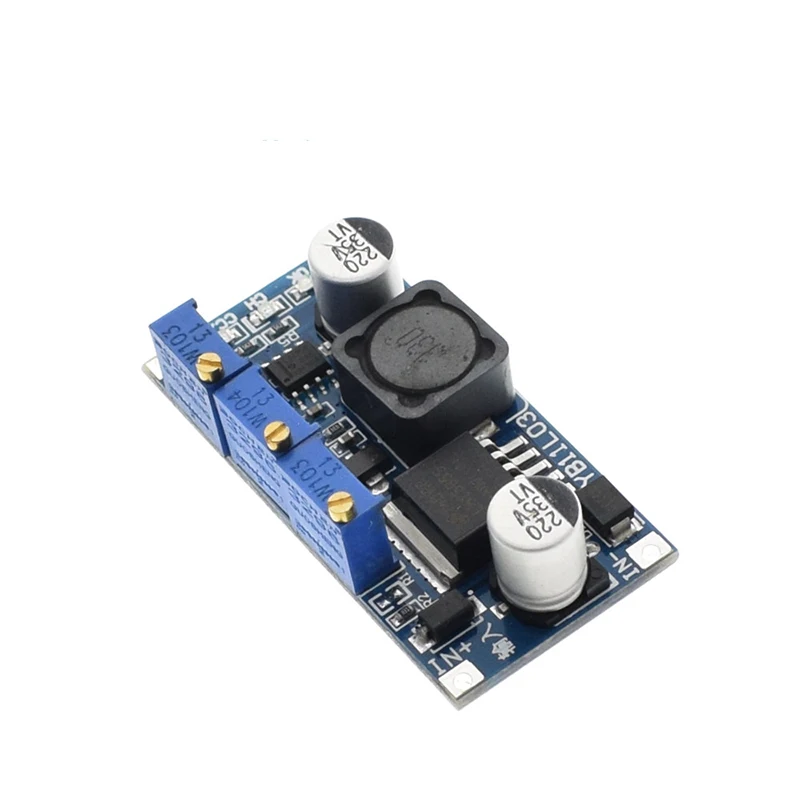

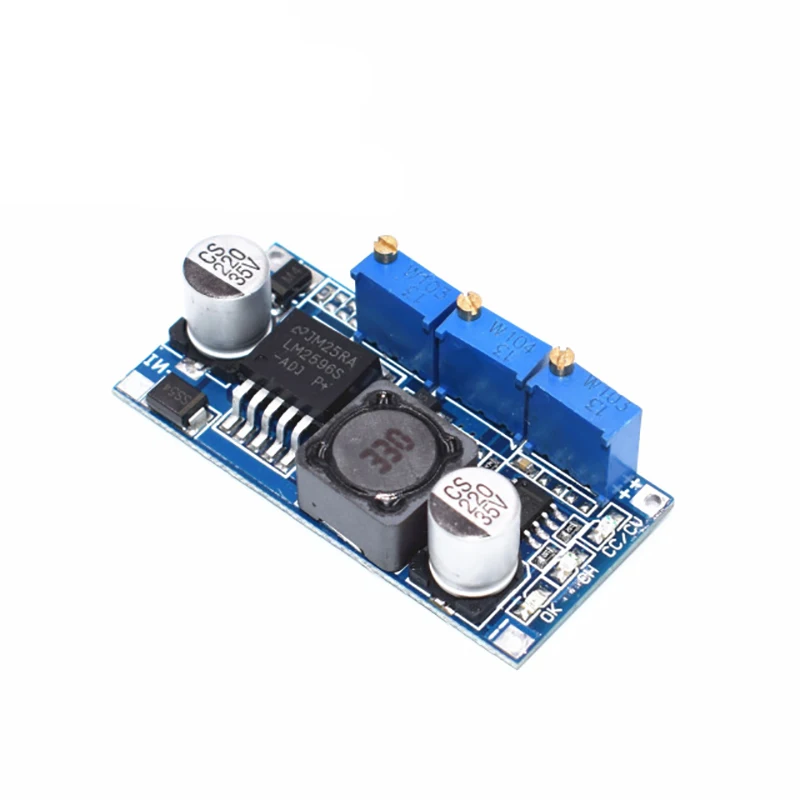

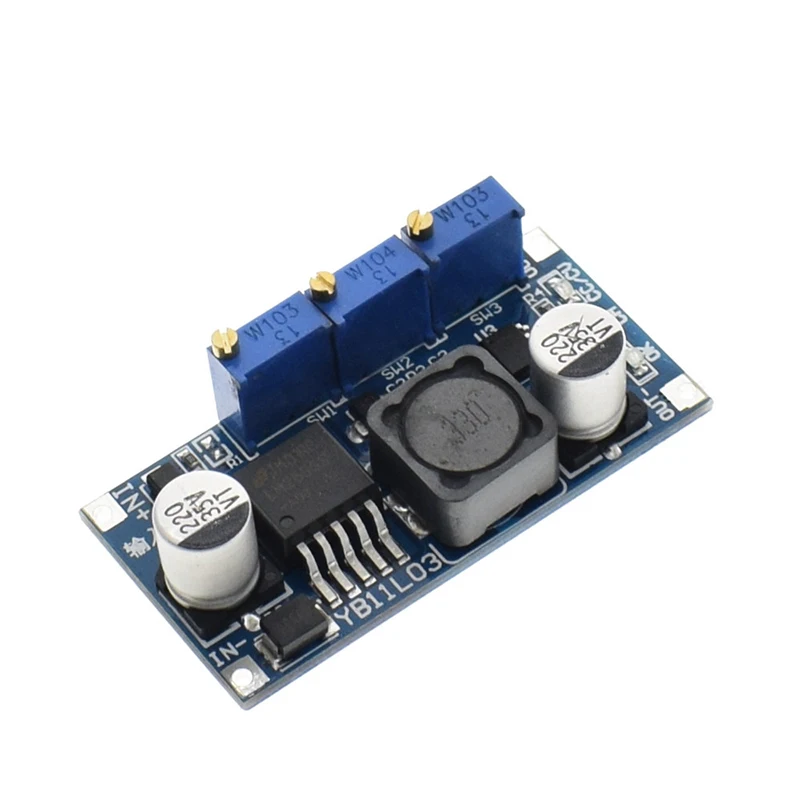

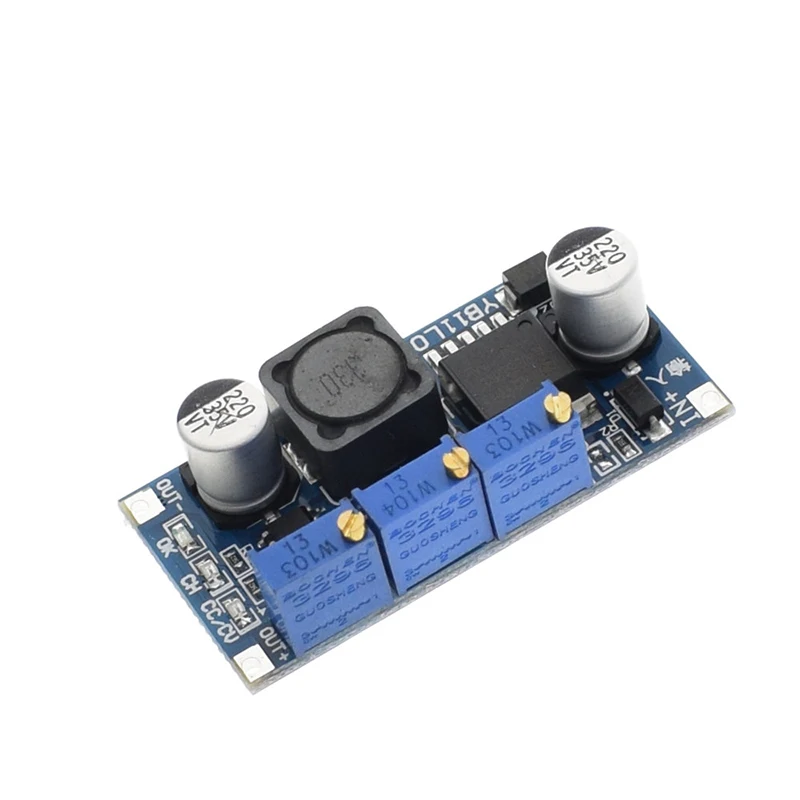

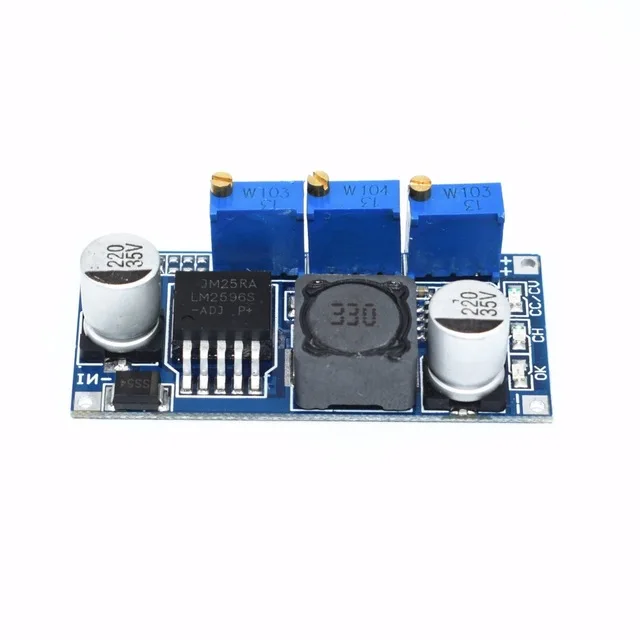

Этот модуль является регулируемым понижающим модулем. Выходное напряжение может быть изменено путем регулировки синего регулируемого сопротивления на модуле. Разница в входном и выходном напряжении составляет 2 в, а минимальное выходное напряжение-1,23 В.

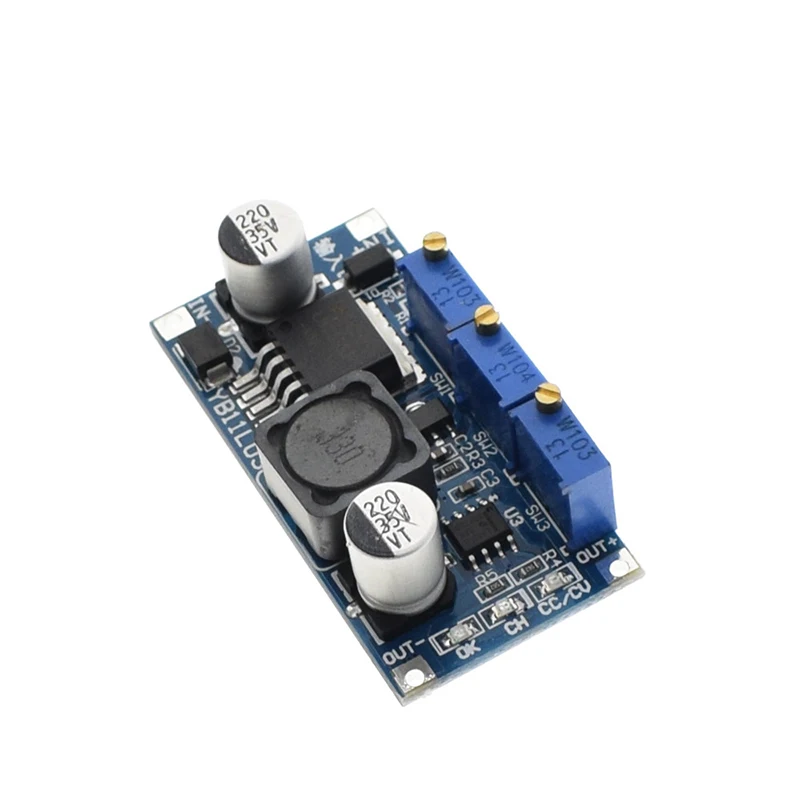

In-(вход отрицательный), IN + (вход положительный), OUT-(Выход Отрицательный), OUT + (выход положительный) должны быть правильно подключены, в противном случае это может привести к повреждению модуля.
|
| Метод зарядки аккумулятора:
1. Определите плавающее напряжение зарядки и ток зарядки аккумуляторной батареи и входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение до 5 В.
3. Измерьте выходной ток короткого замыкания с текущим барьером универсальной таблицы 10А и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки.
4. зарядный ток в 0,1 раз больше, чем зарядный ток (Постоянное Текущее значение) по умолчанию. Если вам нужно отрегулировать, пожалуйста, отрегулируйте переключатель тока потенциометра; (обычно не регулируется)
5. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло плавающего напряжения заряда.
6. Подключите аккумулятор и зарядите его.
(Шаги 1, 2, 3, 4, 5 являются модульным входным источником питания, выходной аккумулятор без нагрузки.) |
| Метод привода постоянного тока светодиодов:
1. Убедитесь, что вам нужно управлять рабочим током и максимальным рабочим напряжением светодиода.
2. Отрегулируйте потенциометр постоянного напряжения и Отрегулируйте выходное напряжение до 5 В.
3. Измерьте выходной ток короткого замыкания с текущим барьером универсальной таблицы 10А и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного рабочего тока светодиода.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода.
5. Подключите светодиод и протестируйте его.
(Шаг 1, 2, 3 и 4-это модуль ввода и питания, выход без нагрузки без светодиодной лампы.) |
