Описание продукта:

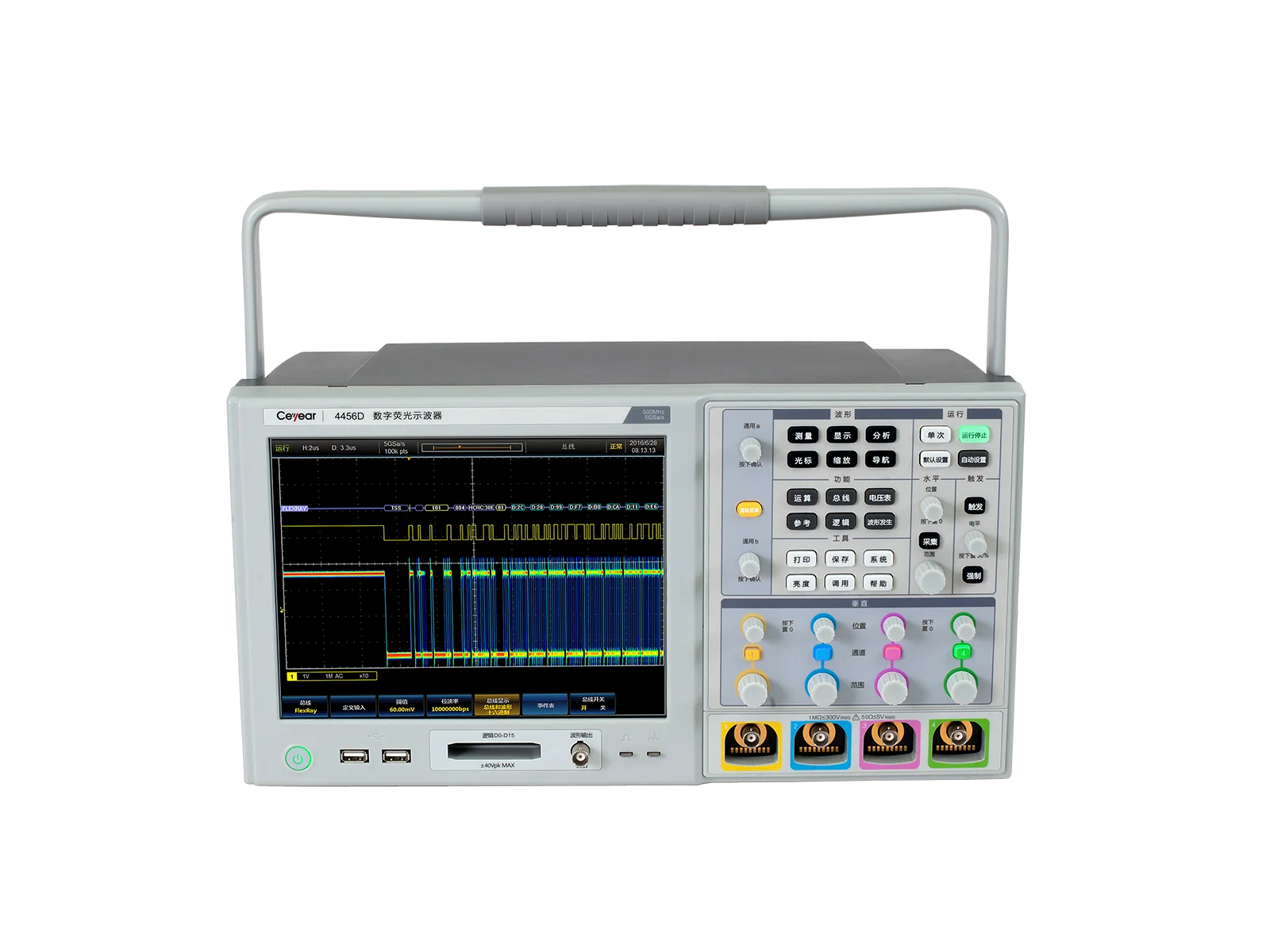

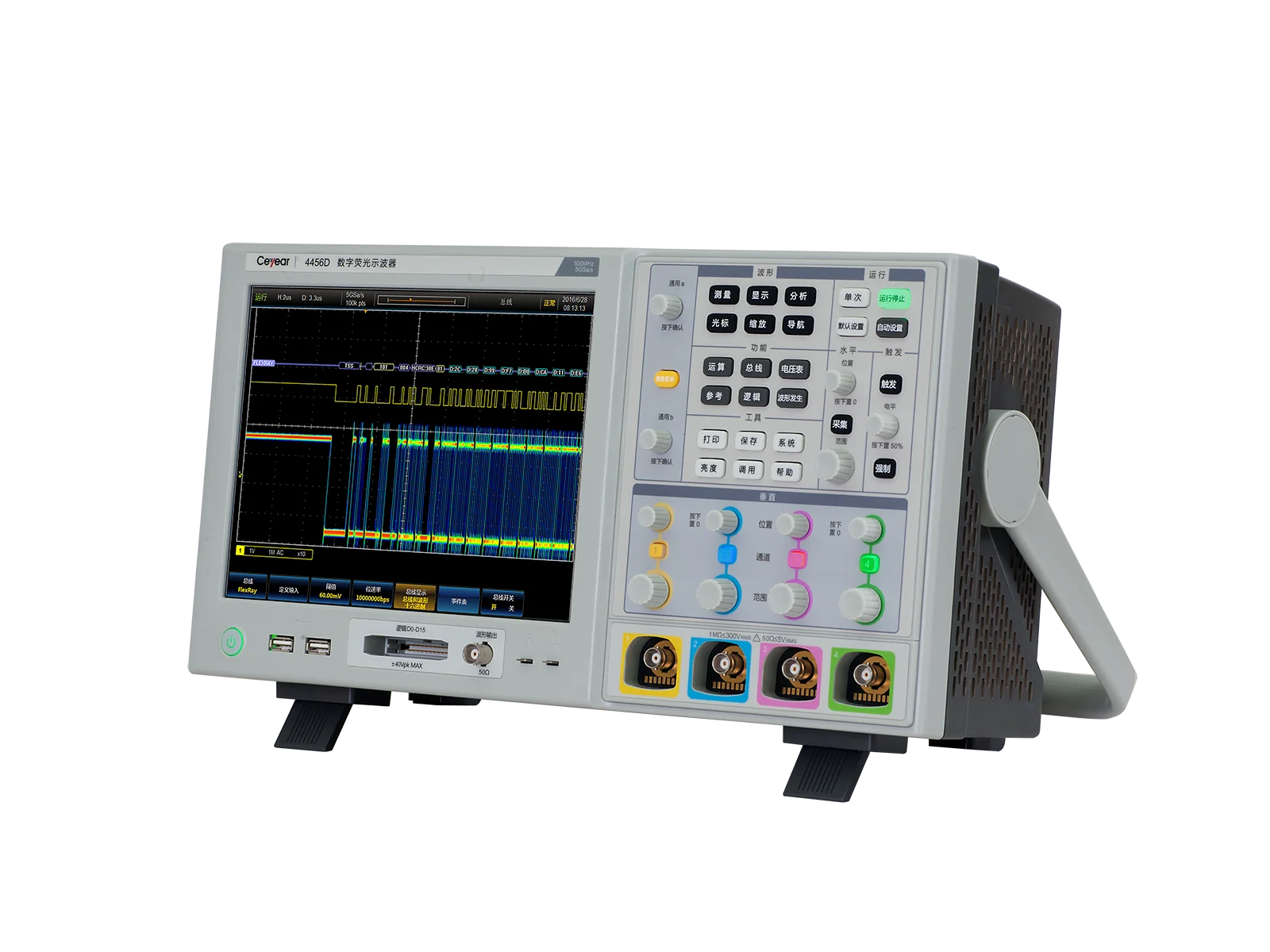

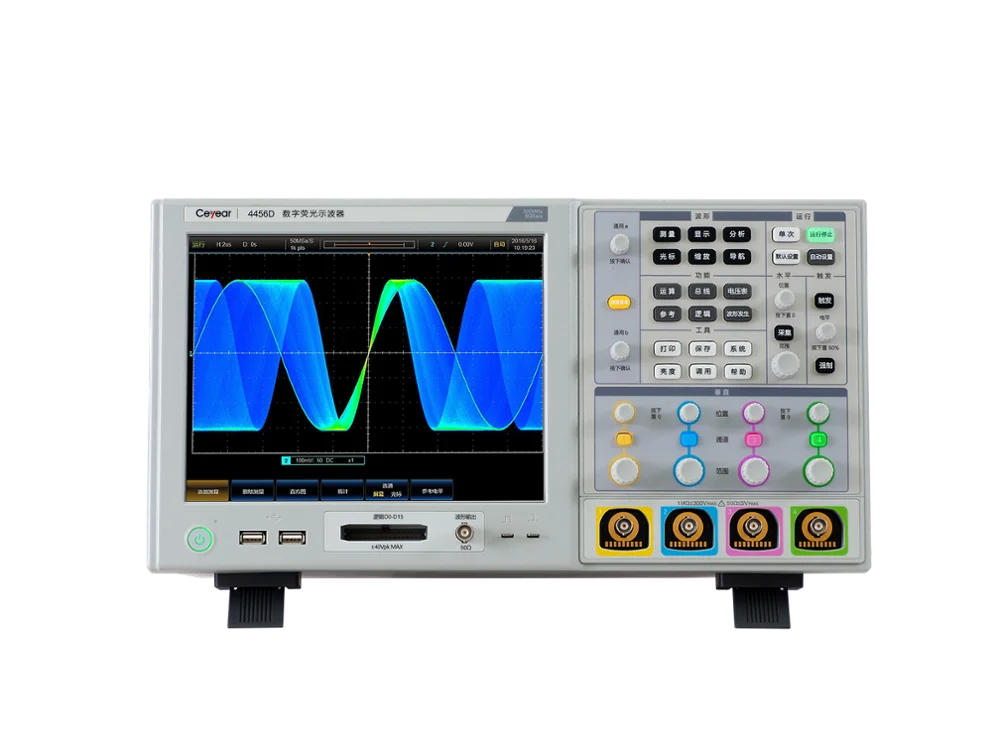

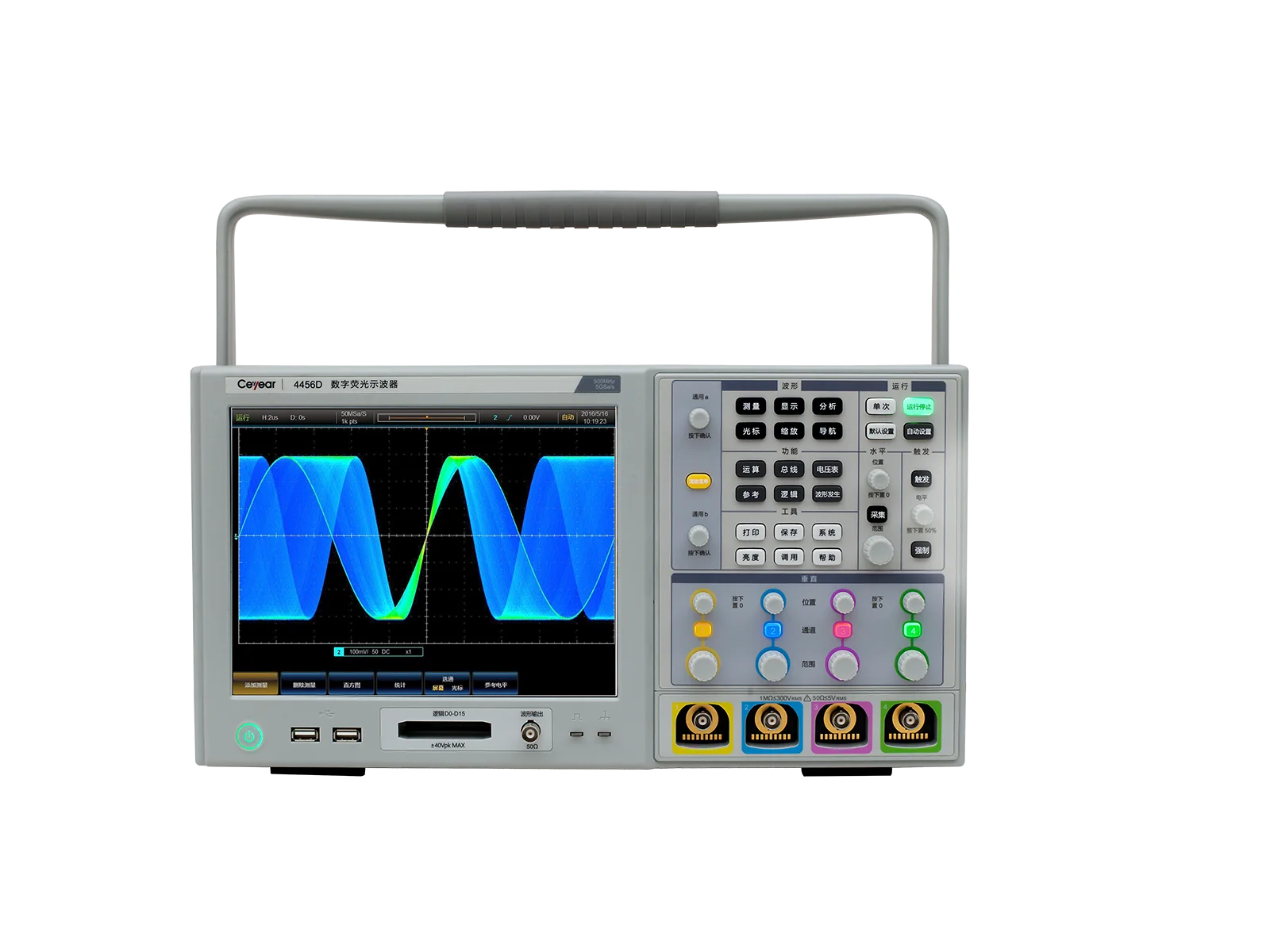

Цифровой фосфорный осциллограф AV4456D имеет четыре канала, пропускную способность 500 МГц и частоту дискретизации 5GSa/s. Первоначально разработанКакие-либо приобрести^{Люминофор}Техника обеспечивает совершенно новый опыт использования осциллографа для клиентов.

AV4456D осциллограф интегрирует цифровой осциллограф, анализатор и цифровой вольтметр, имеет множество функций, включая автоматическое сигналов Настройка, автоматическое измерение с параметрами формы волны, маркер, измерения, гистограмма измерения, арифметику, операции и высшей математики, анализ FFT, запуск и анализ последовательной шины, тест лимита и шаблона, Измерение мощности и анализ и так далее, Для поддержки дистанционного управления Ethernet. Интегрированная разработка и применение легки и удобны.

Три в одном: интегрирует цифровой осциллограф, анализатор шины и цифровой вольтметр

Основные характеристики:

(1)70 миллионов кадров/сек Скорость захвата сигнала, быстрое определение и захват случайных событий.

5GSa/s частота дискретизации и 200 Mpts/CH глубокое хранение, заусенцы и непредвиденная скорость захвата могут быть значительно улучшены. Пользователи могут просмотреть более подробную информацию о форме волны в течение более длительного периода сбора.

      5GSa/s частота дискретизации, 70 миллионов/сек частота захвата сигнала, быстрая идентификация непредвиденных обстоятельств

      200 Mpts/CH глубокое хранение, поддерживает высокую частоту дискретизации в течение длительного периода захвата

(2)256 класс Серого масштаба и четыре типа палитр сигналов для отображения, дает вам необыкновенный визуальный опыт.

AV4456D реализует цифровой фосфорный трехмерный дисплей, чтобы сказать вероятность возникновения событий через легкость цвета (256-класс Серого масштаба) или изменения температуры (класс цвета), И для того чтобы обеспечить 4 вида сигнала палитр, включая нормальный портативными устройствами цветовую температуру и спектра, которая усиливает способность резервного заднего вида для Улучшенный визуальный опыт.

Обычный:Показывает вероятность события по умолчанию цвет канала и серый масштаб. Яркий цвет указывает на высокий уровеньВозникновение вероятность.

Обратный: указывает на вероятность возникновения события по умолчанию по цвету канала и серой шкале. Темный цвет указывает на вероятность возникновения событий.

Цветовая температура: использует цветовую оценку, чтобы указать вероятность возникновения событий. Теплый цвет (красный или желтый) указывает на вероятность возникновения событий.

Спектра:Использует цветовую оценку, чтобы указать вероятность возникновения событий. Холодный цвет (синий или зеленый) указывает

События с высокой вероятностью возникновения.

(3)Несколько функций запуска, точный цифровой Запуск блокирует срабатывающие события точно.

AV4456D поставки пользователей с богатыми всплывающие предупреждения функции, в том числе края, ширина импульса, видео, сморчок, пульс, материнскую плату, последовательность, создание продолжительность технического обслуживания, регулируемые по высоте люстры, HD цифровая видеокамера, последовательный Запуск шины, который помогает пользователям найти события, в которых они заинтересованы из сложной информации выборки.

                   Основные всплывающие предупреждения:Край, ширина импульса, видео

Расширенный запуск: импульсный, логический, последовательный, установка времени обслуживания, время подъема и падения

HD Цифровая видеокамера:480 p,576 p,720 p,1080 p,1080i

     Последовательной шины всплывающие предупреждения:I2C,SPI,RS232/422/485/UART,Может,Лин,FlexRay,Аудио,USB

AV4456D подразумевает технологию точного цифрового запуска для выполнения определения точки срабатывания против собранных образцов АЦП, для сдерживания воздействия сигналов помех, и для быстрого обнаружения событий срабатывания, для точного отображения и анализа сигналов осциллографа. Всплывающие предупреждения на дрожания цифрового всплывающие предупреждения не превышает ± 1 шт., обладает высокой всплывающие предупреждения на чувствительность достигает 0,1 измерения, узкой импульсный тест ширина 200 ps, и канал задержки калибровки является 400 ps.

Преимущества цифрового запуска:

Более точный Запуск более гибкий запуск

Более высокая чувствительность срабатывания

Более точная калибровка задержки канала

(4)Мощные инструменты для расчета и анализа позволяют глубинно копать и анализировать данные. AV4456D предоставляет полный набор инструментов для анализа для пользователей, включая маркеры на основе формы волны и экрана, 29 видов параметров автоматических измерений, математической работы, анализа FFT, передовой математики, гистограммы формы волны, статистики, тест шаблона ограничения, измерение и анализ мощности, декодирование и анализ последовательной шины и т. Д.

(5)Аппаратный запуск и анализ последовательной шины: тестовое решение последовательной шины.

AV4456D поставляет мощный набор инструментов для анализа последовательной шины, которые поддерживают автоматический запуск и анализ многих автобусов, таких как I2C, SPI, CAN, LIN, FlexRay, RS232/422/485/UART, USB и аудио, обеспечивают серийные автобусные тестовые решения встроенных, транспортных средств, компьютеров, видео и других последовательных автобусов. На основе всей аппаратной технологии декодирования FPGA, AV4456D улучшает вероятность приобретения случайных кодов ошибок последовательной связи.

(6)Совершенно новый емкостный сенсорный экран, удобный дизайн дает вам отличный опыт.

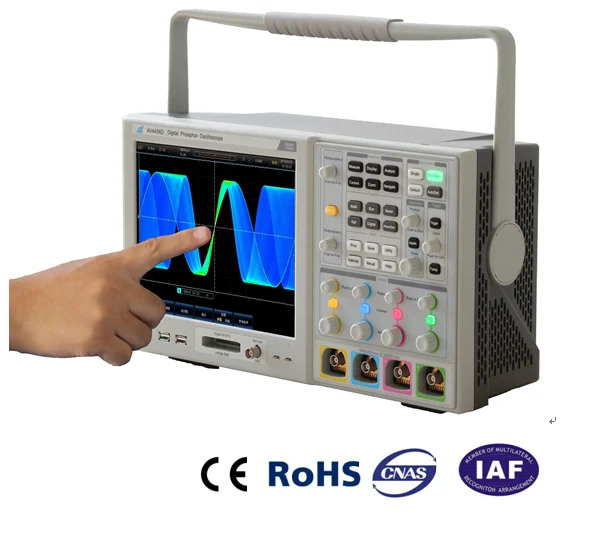

10,4 дюймовый емкостный сенсорный экран поддерживает одноточечное и Многоточечное касание, может выполнять Масштабирование формы волны и быстрое движение. Одноклавишная система обнуления позволяет обнулять положение по горизонтали, вертикали и срабатыванию. Цифровая и автобусная клавиатура значительно облегчает скорость ввода. AV4456D поддерживает сенсорную работу и мышь, одновременно Нажимные кнопки.

(7)Более 20 типов встроенных выходных сигналов обучения помогают преподавателям оснастить и модернизировать лаборатории.

AV4456D осциллограф обеспечивает размещения заказа на сумму более 20 видов Бесплатная встроенные Обучающие сигналы для преподавателей, в том числе Синусоидальная волна, прямоугольная волна, треугольная волна, Пилообразная волна, карликовых пульс, пульс, RF, цифровой взрыв, RS232/422/485/UART, CAN, LIN, FlexRay и так далее, которые могут помочь преподавателям оснастить и модернизировать лаборатории.

(8)Стандартная ракетка 5U, несколько периферийных интерфейсов, удобна для характеристики устройства.

Стандартная ракетка 5U и несколько периферийных интерфейсов, содержащих LAN, usb-хост, usb-устройство, VGA, Дополнительный вход/выход, контрольный вход/выход 10 МГц, поддержка дистанционного управления Ethernet, что легко для расширения функций и наращивания системы.

Технические характеристики
