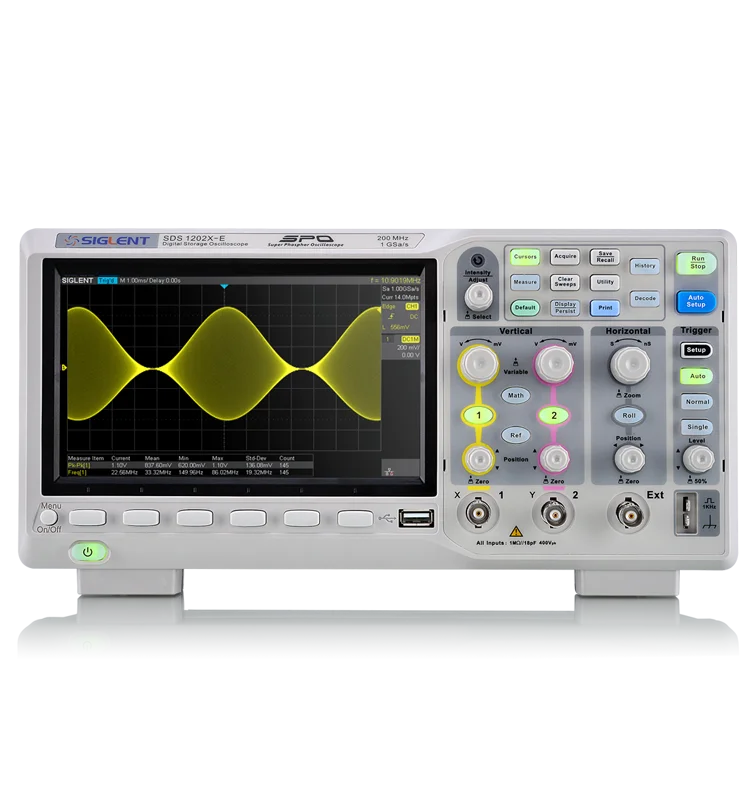

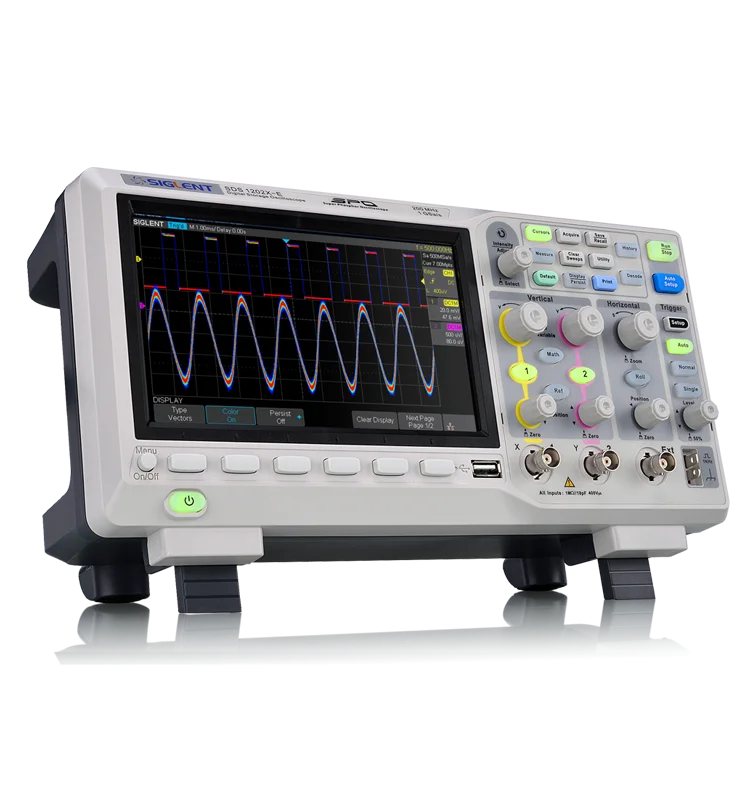

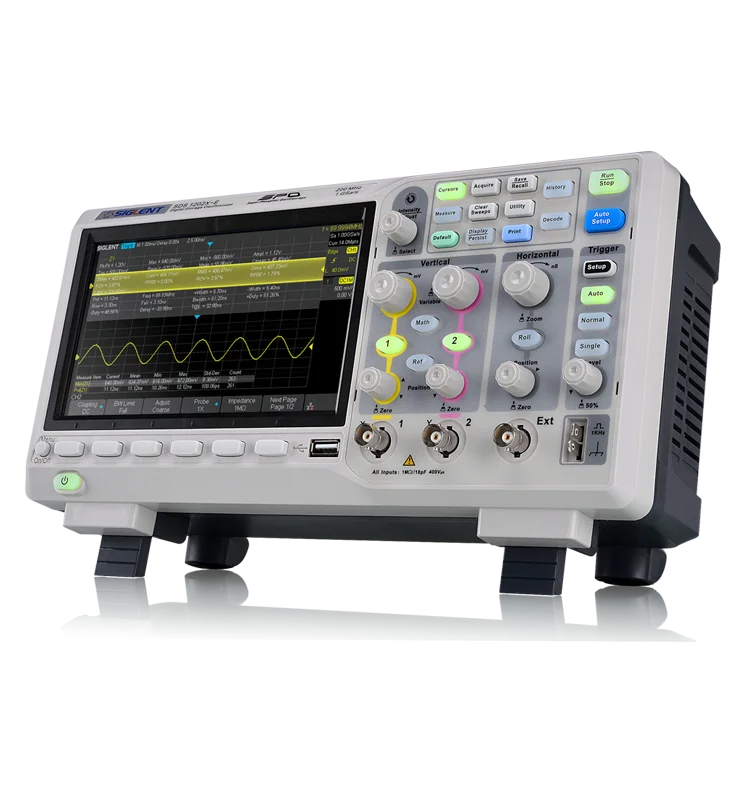

SIGLENT SDS1202X-E DSO 2 канальный цифровой осциллограф 200MHz

Описание и отзывы

Трекер стоимости

Характеристики



Осциллографы с суперфосфором серии SDS1000X-E





Обзор продукта

Новый осциллограф SIGLENT серии SDS1000X-E Super Phosphor доступен в одной полосе пропускания 200 МГц. Он имеет максимальную частоту дискретизации 1 GSa/s и стандартную запись
Длина 14 Mpts. Для удобства использования наиболее часто используемые функции можно получить с помощью удобной передней панели. серия SDS1000X-E использует новое поколение технологии SPO (Super Phosphor осциллограф), которая обеспечивает отличную точность сигнала и производительность. Уровень шума системы также ниже, чем у аналогичных товары в отрасли. Речь идет о
С минимальным вертикальным входным диапазоном 500 uV/div, инновационная цифровая ТРИГГЕРНАЯ система с высокой чувствительностью и низким дрожанием, и частотой захвата волны 400000 кадров/сек (режим последовательности).

В SDS1000X-E также используется функция сортировки интенсивности 256 и режим отображения цветовой температуры, не обнаруженный в других моделях этого класса. Последние осциллографы Siglent поддерживают несколько мощных режимов запуска, включая Запуск последовательной шины. Декодирование является стандартной конфигурацией, включая IIC, SPI, UART, CAN, LIN. Запись анамнеза и последовательный Запуск включают расширенную запись и анализ сигналов. Еще одним мощным дополнением является новая 1 миллион точек FFT математическая функция, которая дает SDS1000X-E очень высокочастотное разрешение при наблюдении спектров сигналов. Новый дизайн также включает аппаратный сопроцессор, который обеспечивает измерения быстро и точно. Характеристики и производительность Siglent's new SDS1000X-E не могут быть подобраны в любом другом месте в этом ценовом классе.



Основные характеристики

200 МГц полоса пропускания модель

Частота выборки в реальном времени до 1 GSa/s

Новое поколение технологии SPO

    Скорость захвата сигнала до 100000 wfm/s (нормальный режим) и 400000 wfm/s (последовательный режим)

    Поддержка уровней интенсивности 256 и цветовых режимов отображения

    Длина записи до 14 Mpts

    Цифровой триггерной системой

Интеллектуальный триггер: край, наклон, ширина импульса, окно, Runt, интервал, тайм-аут (Выпадение), узор

Последовательный запуск и декодирование шины, поддерживает протоколы IIC, SPI, UART, RS232, CAN, LIN (стандарт)

Видео-триггеры и поддержка HDTV

Низкий уровень фонового шума, поддерживает 500 мкВ/div до 10 В/div весы напряжения

10 типов однокнопочных ярлыков, поддерживает автоматическую настройку, по умолчанию, курсоры, измерения, рулон, историю, отображение/Сохранение, четкую развертку, масштабирование и печать

Сегментированный режим сбора (последовательности), деление максимальной длины записи на несколько сегментов (до 80000), в соответствии с условиями запуска
Набор пользователем, с очень небольшим сегментом времени мертвых, чтобы запечатлеть квалификационное событие.

Функция записи сигнала истории (история), максимальная длина записанного сигнала составляет 80000 кадров

Автоматическая функция измерения на 38 параметрах, поддерживает статистику, измерение стробирования, измерение математики, измерение истории и измерение реф

1 M точек БПФ

Истинное измерение и математика для всех образцов 14 м математических функций (FFT, сложение, вычитание, умножение, разделение, интеграция, дифференциал, квадратный корень)

Предустановленный ключ может быть настроен для пользовательских настроек или заводских “по умолчанию”
Безопасность режима стирания

Высокоскоростная аппаратная передача/функция сбоя

Большой 7 дюймов TFT-LCD дисплей с 800*480 разрешение

Несколько типов интерфейса: usb-хост, usb-устройство (USB-TMC), LAN (VXI-11), Pass/Fail, Trigger Out

Поддержка команд дистанционного управления SCPI

Поддерживает многоязычный дисплей и встроенную онлайн-помощь



Характеристики





7 дюймов TFT-LCD дисплей и 10 нажатием одной кнопки меню

7-дюймовый TFT-LCD дисплей с 800*480 разрешение   Наиболее часто используемые функции доступны с помощью 10 различных кнопок управления: автоматическая настройка, по умолчанию, курсор, измерение, рулон, история, упорство, четкая развертка, увеличение, печать



Длина записи до 14 Mpts

Используя аппаратные технологии масштабирования и записывать длину до 14 Mpts, пользователи могут использовать более высокую частоту дискретизации для получения большего количества сигнала, а затем быстро увеличивать, чтобы фокусироваться на интересующей области.



Скорость захвата сигнала до 400000 wfm/s

С частотой захвата осциллографа до 400000 wfm/s (режим последовательности) осциллограф может легко улавливать Необычные или маловероятные события.



256-уровень интенсивности сортировки и цветовая температура дисплея

Технология SPO display обеспечивает быструю скорость обновления. Полученная интенсивность градуированных следов ярче, где события происходят чаще и менее яркими, где они происходят реже.



Отображение цветовой температуры аналогично функции определения интенсивности, за исключением того, что появление следа представлено разными цветами (цвет «температура») В отличие от изменения интенсивности одного цвета. Красный цвет представляет наиболее распространенные случаи или вероятность, в то время как синий цвет используется для отметки точек, которые встречаются реже.



Функция декодирования последовательной шины (стандарт)

SDS1000X-E отображает декодирование через список событий. Информация по протоколу шины может быть быстро и интуитивно отображена в табличном формате.



Истинное измерение до 14 точек

В любое время, SDS1000X-E может измерять все 14 M точки образца. Это обеспечивает точность измерений, в то время как математический копроцессор уменьшает время измерения и увеличивает удобство использования.



История сигналов (история) режим иСегментированное приобретение (последовательности)

Воспроизведение последних событий с помощью функции истории.Сегментированная память zcquisition сохранит форму волны в несколько(До 80000) сегментов памяти, каждый сегмент будет хранить срабатывающийФормы сигналов и отметка времени каждого кадра.



Ворота и зум измерения

С помощью ворот и измерения зума пользователь может указать произвольныйИнтервал анализа данных сигналов и статистики. Это помогает избежатьПогрешности измерений, которые могут быть вызваны недействительными или посторонними данными,Значительно повышает действительность и гибкость измерений.



1 Mpoints БПФ

Новый математический сопроцессор позволяет FFT анализ входящих сигналовИспользование до 1 м образцов в виде волны. Это обеспечивает высокой частотыРазрешение с быстрой скоростью обновления. Функция FFT также поддерживаетРазличные функции окна, чтобы он мог адаптироваться к различным СПЕКТРАМПотребности в измерениях.

Высокоскоростная аппаратная передача/функция сбоя

SDS1000X-E использует аппаратную функцию передачи/сбоя, выполняяДо 40000 принятия/отклонения решений каждую секунду. Легко создавать userdefinedТестовые шаблоны обеспечивают сравнение маски трассировки, что делает его подходящимДля долгосрочного мониторинга сигнала или автоматизированного тестирования производственной линии.

Адаптируемые под требования заказчика по умолчанию ключ

Текущие параметры осциллографа можно установить по умолчаниюЧерез меню сохранения.



Полного подключения

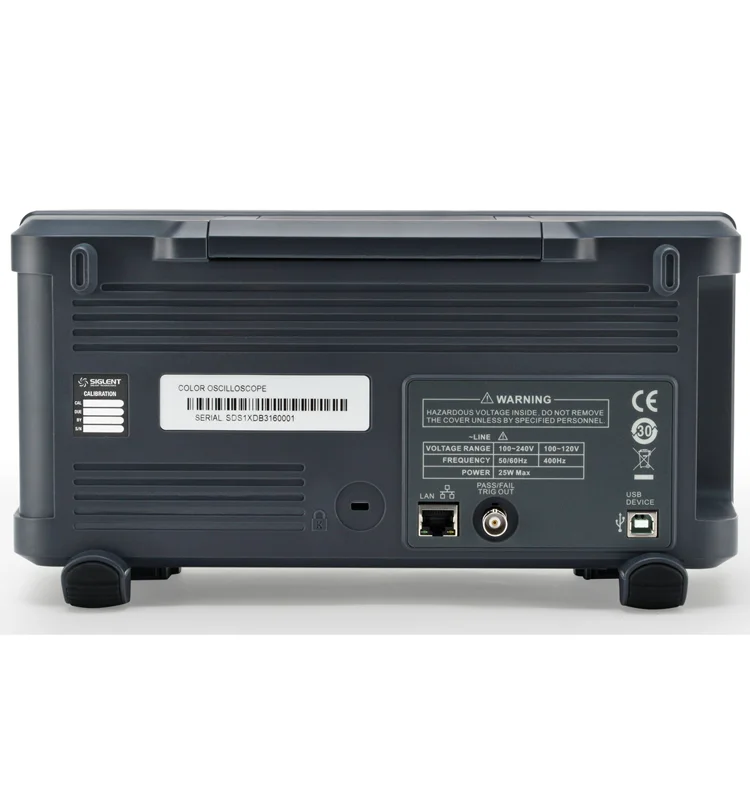

SDS1000X-E поддерживает usb-хост, usb-устройство (USB-TMC), LAN (VXI-11),Пропуск/сбой и запуск.



Информация о заказе

Название продукта	Описание продукта:
SDS1202X-E	200 МГц, 2 CH, декодер последовательной шины (стандарт)
Стандартные аксессуары:
Usb-кабель-1
Быстрый старт-1
Пассивный зонд из нержавеющей стали-2
Шнур питания-1
Сертификация-1
CD (включая руководство пользователя и программное обеспечение EasyScopeX)-1
Дополнительные аксессуары
ISFE	Изолированного переднего конца
STB-3	STB демо источник
HPB4010	Высокое напряжение зонд
CP4020/CP4050/CP4070/ CP4070A/CP5030/CP5030A/ CP5150/CP5500	Токовый зонд
DPB4080/DPB5150/DPB5150A/ DPB5700/DPB5700A	Дифференциальный зонд
