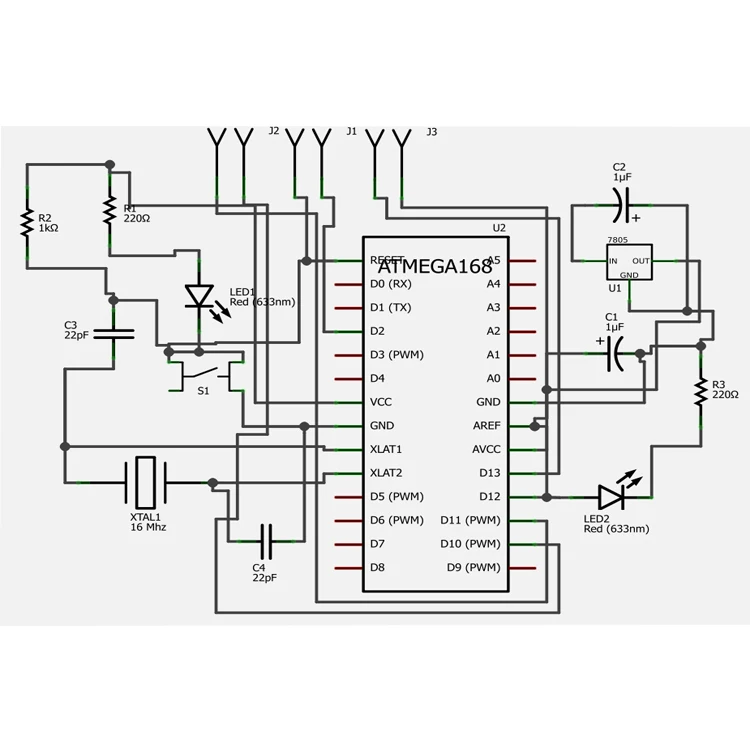

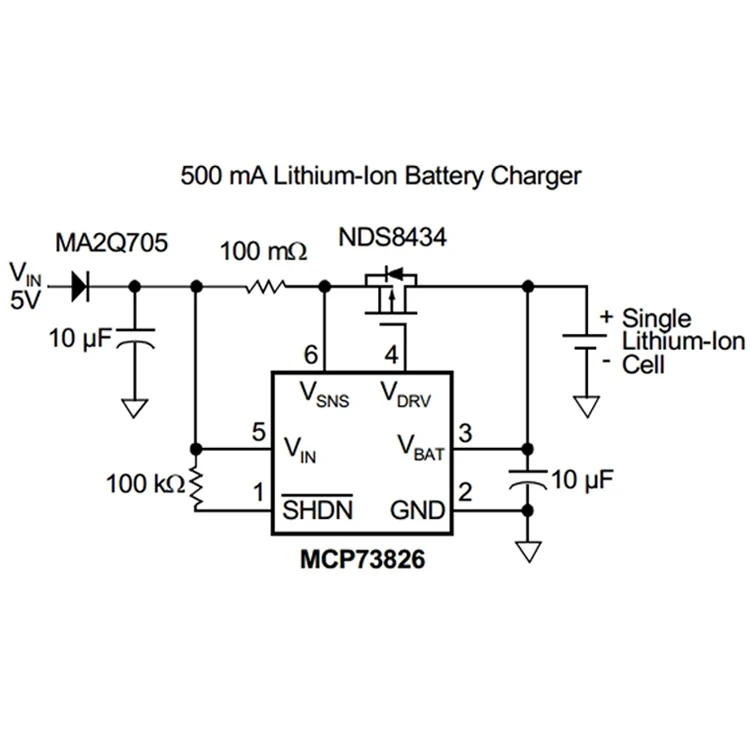

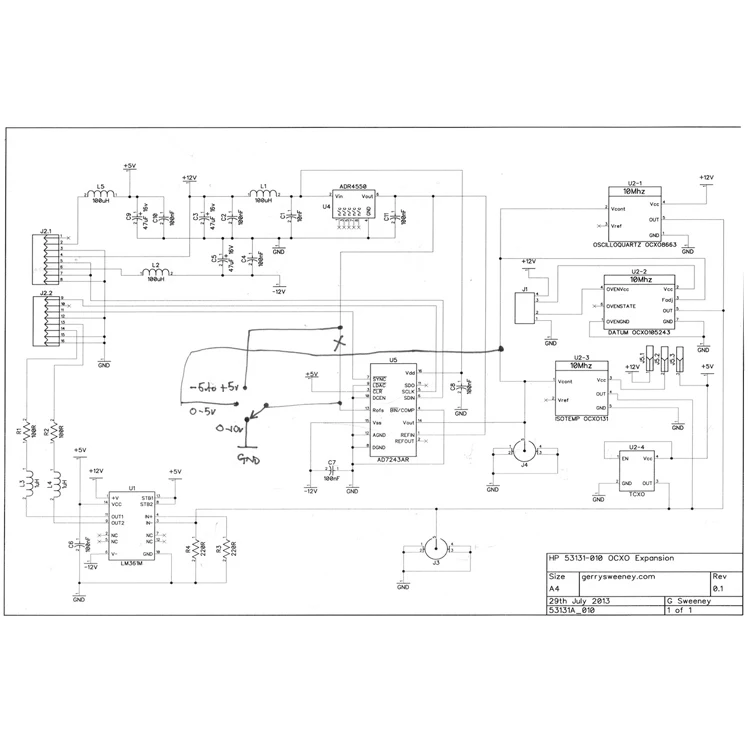

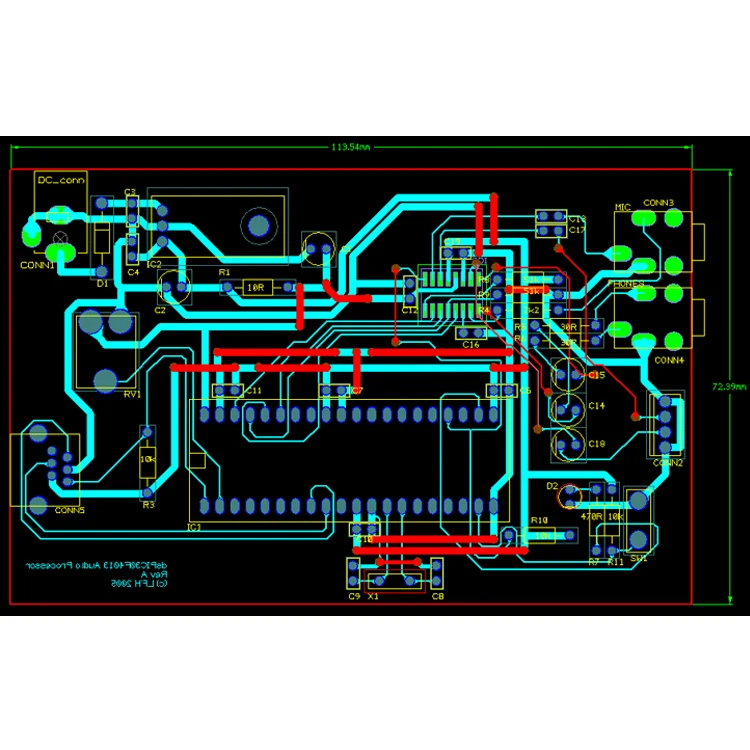

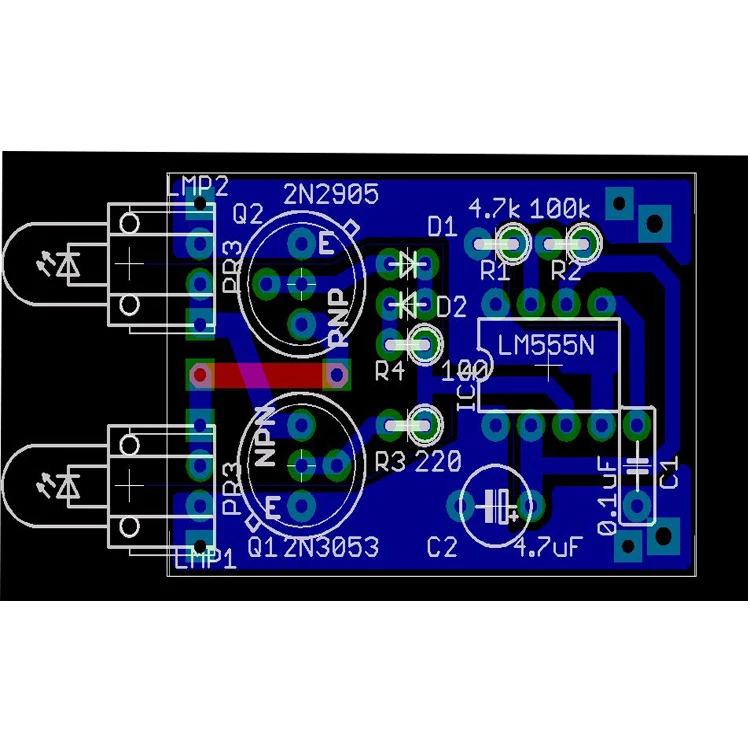

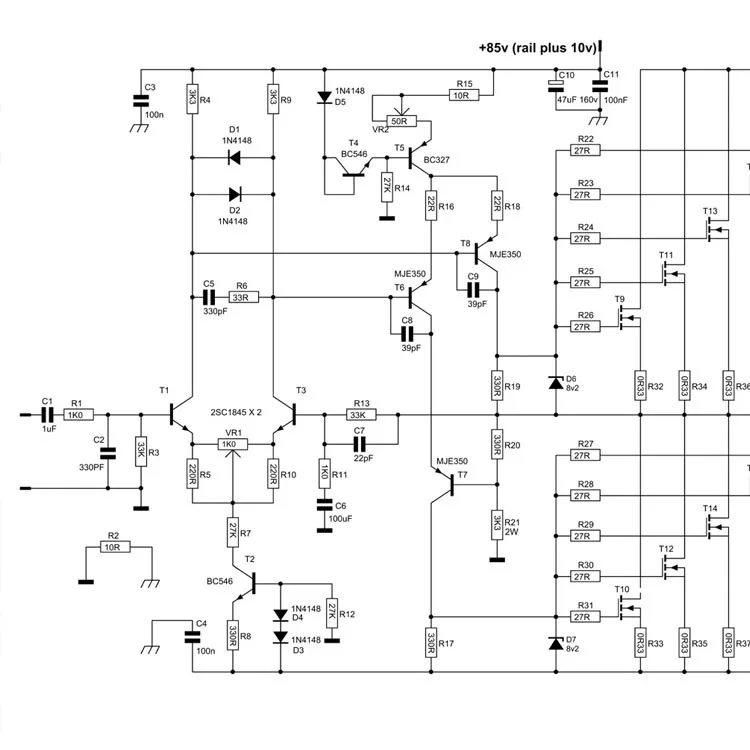

Электроника PCB схематическая схема/Gerber файлы/Bom список

Возможности

Стандарт

ADVANCED

Minimumlayer рассчитывать

-1 шт.

-1 шт.

Максимальный отсчет слоя

12

40

Материал

FR-4 (Tg-135C, 145C, 170C), без галогенов

Rogers Ultralam 2000, Rogers RO4350, Rogers RO4003

Полиимидная

Черный FR-4

Arlon AR-350

CEM-3

Getek Медные Плакированные термальные подложки

Гибрид (Rogers и FR4) BT эпоксидная смола

Толщина меди 4013

PTFE

Металлический стержень материалы

Алюминиевый сердечник

Толщина платы

0,020 "-0,125"

0,005 "-0,250"

Максимальный размер платы

16 "x 22"

12 "x 21"

22 "x 28"

10 "x 16"

16 "x 22"

12 "x 21"

22 "x 28"

Толщина меди

0,5 oz - 3 унции

0,25 унций-12 унций

Минимальная ширина следа/расстояние

0,004 "/0,004"

0,003 "/0,003"

Цвет паяльной маски

Зеленый, синий, черный, красный, желтый, белый, прозрачный иПо индивидуальному заказу

Шелкография цвет

Белый, черный, желтый, зеленый, красный, синий иПо индивидуальному заказу

Минимальный размер отверстия

0,008"

0,004"

Оконченного отверстия Допуск по размеру

+/-0,003"

+/-0,002"

PCB Поверхностная обработка

HASL (вертикальные и горизонтальные), без свинца HASL, OSP/Entek, ENIG, ENEPIG,

HASL + Gold Finger,Immersion Tin(ISn), Immersion Silver(IAg), Carbon

Чернила, жесткое золото (Flash Gold), мягкое золото

IPC класс

Класс 2

Класс 3

Согласование полных сопротивлений толерантность

+/-10%

+/-5%

Слепых отверстий

Да

Да

Погребенные Виас

Да

Да

Соотношение сторон

8/1

15/1

Минимальная толщина ядра

0,004"

0,002"

Чернила углерода

Да

Да

Очищаемая маска

Да

Да

Припоя образца

Да

Да

Первого образца

Да

Да

ISO 9001: 2008

Да

Да

ISO/TS16949: 2009

Да

Да

94v0

Да

Да
