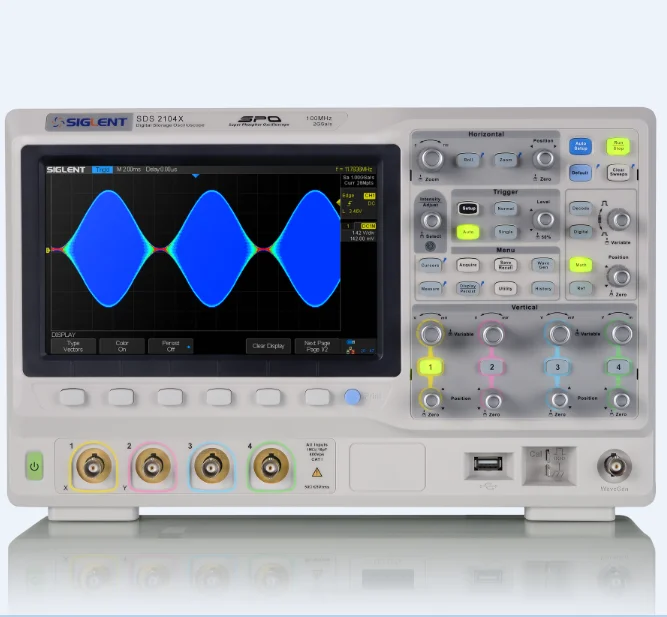

SIGLENT new SDS2104X супер осциллограф функция MSO высокая

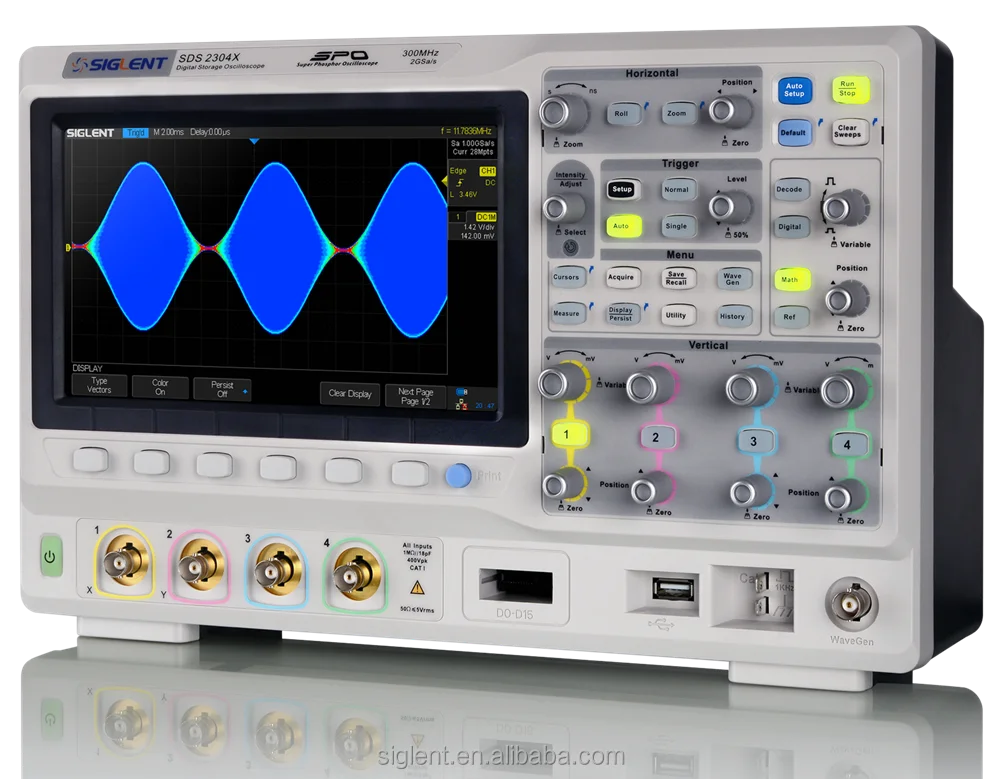

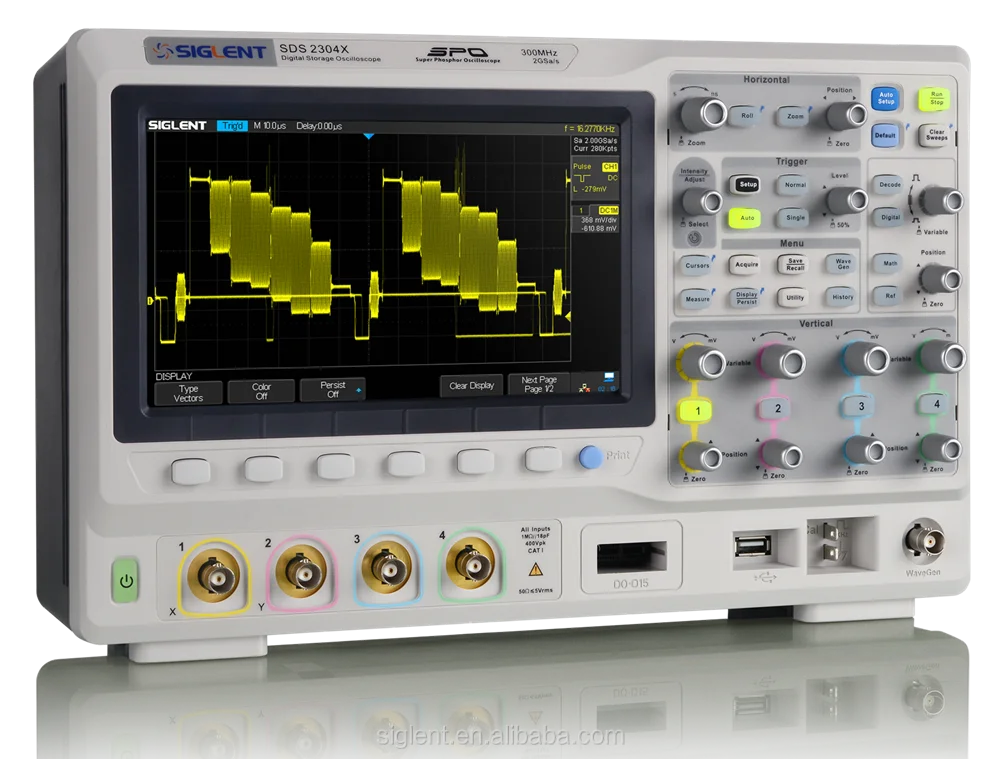

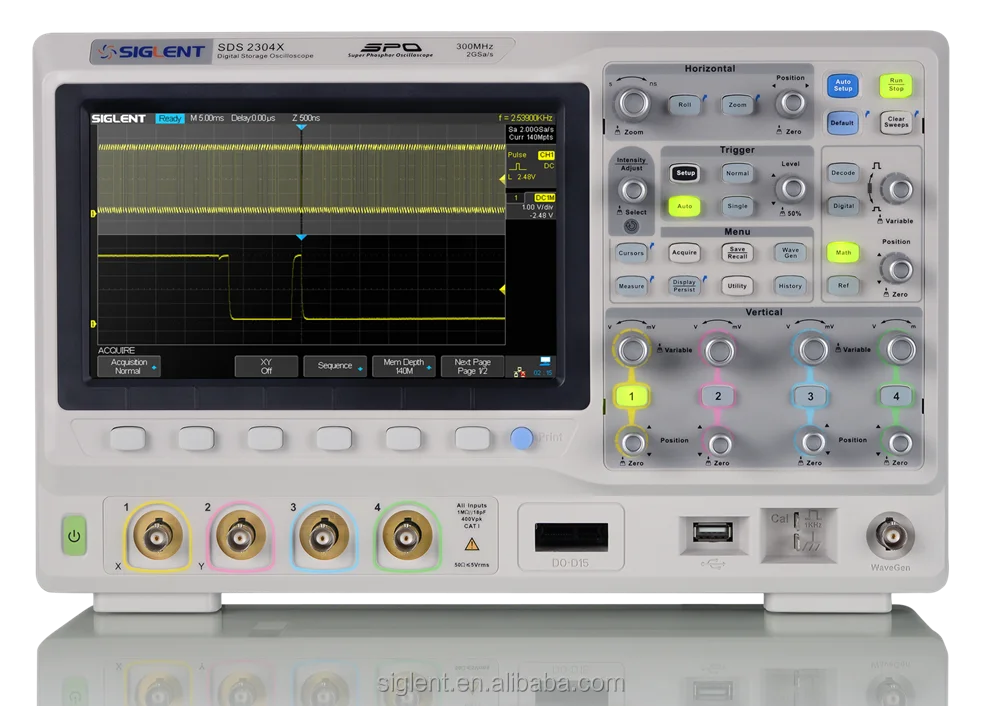

Обзор продукта
SIGLENT SDS2000XСерОсциллографы с суперфосфором доступны в диапазоне частот 70 МГц, 100 МГц, 200 МГц и 300 МГц, максимальная частота образцов 2 GSa/s, И поставляется с максимальной длиной записи 140 Mpts. К наиболее часто используемым функциям можно обратиться с помощью удобной для пользователя однокнопочной конструкции.
Серия SDS2000X использует технологии SPO нового поколения. Он имеет инновационную цифровую триггерную систему с высокой чувствительностью и низким дрожанием и максимальной скоростью захвата сигнала 140000 wfm/s (нормальный режим), до 500000 wfm/s (режим последовательности). Он также использует общий 256 уровня интенсивности сортировки функция отображения, но цвет режим отображения температуры. Система триггера поддерживает несколько мощных режимов запуска, Включая серийное включение шины, запись формы волны истории и получение последовательности позволяют захватывать, хранить и анализировать записи расширенной формы волны. Впечатляющий массив измерений и математических возможностей, опции для встроенного генератора сигналов произвольной формы 25 МГц, 16 цифровых каналов (MSO), а также серийное декодирование также являются особенностями SDS2000X.

Основные характеристики

• Модели 70 МГц, 100 МГц, 200 МГц, 300 МГц.
• Частота дискретизации в реальном времени до 2 GSa/s.
• Новое поколение технологии SPO.
  • Скорость захвата сигнала до 140000 wfm/s (нормальнаяРежим)И 500000 wfm/s (режим последовательности).• Поддержка 256 уровней интенсивности и цветового отображения температуры.
  • Длина записи до 140 Mpts.
  • Цифровая система запуска.
• Интеллектуальный триггер: кромка, наклон, пульс, окно, Runt,Интервал, выпадение, шаблон и видео (Поддержка HDTV).
• Запуск последовательной шины и декодер, поддерживает протоколы IIC,SPI, UART, RS232, CAN и LIN (опционально).
• Низкий фоновый шум, поддерживает 1 мВ/див до 10 В/див весы напряжения.
• 10 типов ярлыков с одной кнопкой, включая автоматическую настройку,По умолчанию курсоры, измерения, рулон, история, отображение/сохранение,Очистка, масштабирование и печать.
• Сегментированный режим сбора (последовательности) делитМаксимальная длина записи в несколько сегментов (до80000),В соответствии с условиями запуска, установленными пользователем.Полученное приобретение имеет очень небольшой сегмент времени.
• Функция записи сигнала истории (история), максимальнаяДлина волны r ecorded составляет 80000 кадров.
• Функция автоматического измерения на 37 параметрах,Поддержка статистики, измерений, математикиИзмерений,История измерений и в соответствии с указаннымИзмерений.
• Математическая функция (FFT, сложение, вычитание, умножение,Разделение, интеграция, дифференциал, квадратный корень).
• Высокоскоростное аппаратное обеспечение на основе функции пропуска/сбоя.
• 16 цифровых каналов (опция MSO), максимальный захват формы волныСкорость до 500 MSa/s, длина записи до 140 Mpt/CH.
• 25 МГц функция/генератор произвольной формы, встроенный 10Типы сигналов (опция).
• Большой 8 дюймов TFT-LCD дисплей с 800*480 разрешение.
• Несколько интерфейсов: usb-хост, usb-устройство (USBTMC),LAN (VXI-11), Pass/Fail, Trigger Out, GPIB (опционально).
• Поддерживает команды дистанционного управления SCPI.
• Поддерживает многоязычный дисплей и встроенный онлайнПомощь.

Функции и с героямиЭристика

8 дюймов TFT-LCD дисплей и 10 нажатием одной кнопкиМенюS

Гироборд с колесами 8 дюймов TFT-LCD дисплей с 800*480 разрешение
Наиболее часто используемые функции доступны с помощью 10 различных кнопок управления: автоматическая настройка, по умолчанию, курсоры, измерение, рулон, история, отображение/Сохранение, четкие подметки, масштабирование и печать

Поддержка автоматического обнаружения зонда 10X с портом считывания (только версии 200 МГц и 300 МГц)

Скорость захвата сигнала до 500000 wfm/s

С частотой захвата сигнала до 500000 wfm/s (режим последовательности),Осциллограф может легко улавливать Необычные или небольшие вероятность событий.

Длина записи до 140 Mpts

Использование аппаратного зума и длина записи до140 Mpts, пользователи могут использовать более высокую частоту выборки, чтобы захватывать большеСигнал, а затем быстро увеличить, чтобы сфокусироваться на интересующей области.

256 уровней интенсивности GraDing и цветовТемператураДисплей

Технология SPO display является результатом высокой частоты обновления и многокадрового наложения. В единицу времени, чем выше вероятность появления Пиксельной формы волны, тем ярче пиксель.

Степень теплоты и прохлады указывает на вероятность сигналаВнешний вид. Чем теплее цвет, тем выше вероятность.

Различные триггерФункции

Кромка, наклон, пульс, видео, Windows, Runt, интервал, выпадение, узор,IIC, SPI, UART/RS232, LIN и CAN.

ИсторияРежим

Функция истории может записывать до 80000 кадров сигналов.Запись выполняется автоматически, так что клиент может воспроизводить истории сигналов в любое время, чтобы наблюдать необычные события, и быстро найти источник через курсоры или измерения.Расположенная на панели клавиатуры, эта функция легко доступна.

СеквенироваЭлектронная сигарета модE

Сегментированная коллекция памяти сохранит форму волны в несколько (вверхДо 80000) сегменты памяти и каждый сегмент будут хранить срабатывающиеФорма волны, а также информация о времени мертвых. Мертвых времени междуСегменты могут быть меньше 2 мкс. Все сегменты можно воспроизводитьС помощью функция истории.

Исчерпывающие статистические данные функции

Параметрические статические функции для отображения 5 параметров для любого набора измерений: ток, среднее значение, минимальное значение, максимальное значение и стандартное отклонение. Также отображается количество измерений. Максимальное количество измерений, которые можно выполнить и одновременно провести статистический анализ, составляет пять. Поддержка измерений, измерения математики, измерения истории и измерения справки.

EresРежим

Режим Eres может эффективно улучшить SNR без зависимости от частоты сигнала и стабильного запуска.

Аппаратных средств Высокоскоростная передача/сбой удовольствиеБо

Аппаратная функция Pass/Fail выполняет до 140000 решений Pass/Fail каждую секунду.С помощью простых в создании пользовательских шаблонов тестирования SDS2000X сравнивает измеренный ток с трассировкой маски шаблона, что делает его подходящим для долгосрочного мониторинга сигнала или автоматического тестирования.

Последовательной шины DecodВФункция g(Выбор, для девочекL)

Отображает декодирование через список событий. Информация протокола шины может быть быстро и интуитивно отображена в форме таблицы.

Встроенная 25 МГц функция/произвольный WavefoRm генератор (опционально)

10 встроенных сигналов plus 4 ARBs. Произвольные формы сигнала могут быть доступны и отредактированы программным обеспечением EasyWave PC.

В комплекте ConNectivЯTy

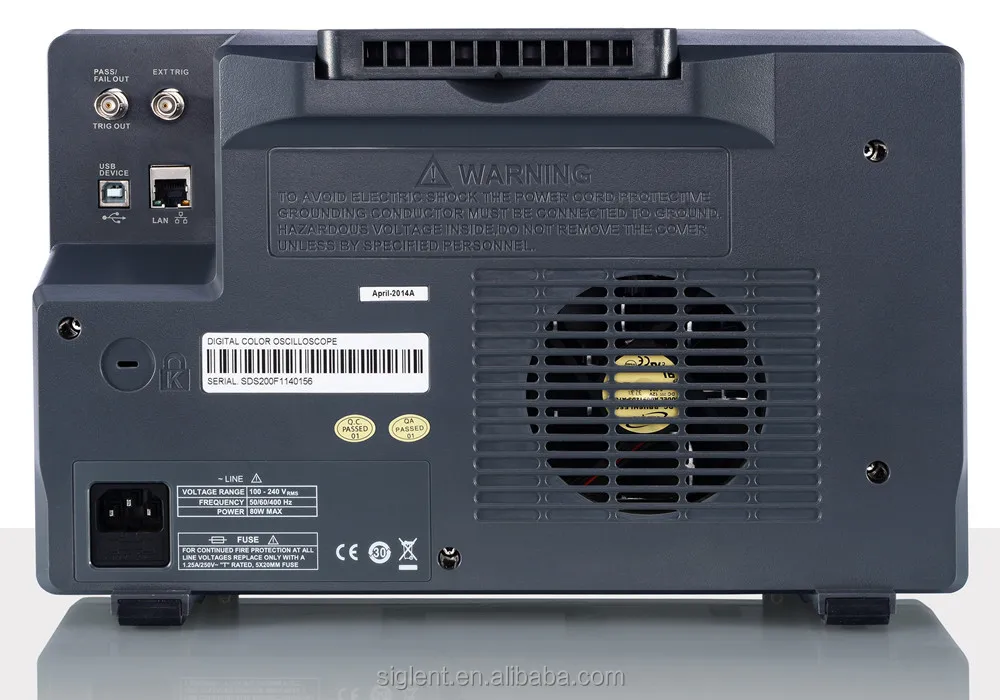

Usb-хост, usb-устройство (USBTMC), LAN (VXI-11), Pass/Fail, Trigger Out и GPIB (опционально).

ЗаказПодробная информацияИнформацией:

Название продукта	SDS2000X серииСупер фосфор осциллографы
	SDS2304X, 300 МГц, 4 CH, 2 GSa/s (макс.), 140 Mpts
	SDS2302X, 300 МГц, 2 CH, 2 GSa/s (макс.), 140 Mpts
	SDS2204X, 200 МГц, 4 CH, 2 GSa/s (макс.), 140 Mpts
	SDS2202X, 200 МГц, 2 CH, 2 GSa/s (макс.), 140 Mpts
	SDS2104X, 100 МГц, 4 CH, 2 GSa/s (макс.), 140 Mpts
	SDS2102X, 100 МГц, 2 CH, 2 GSa/s (макс.), 140 Mpts
	SDS2074X, 70 МГц, 4 CH, 2 GSa/s (макс.), 140 Mpts
	SDS2072X, 70 МГц, 2 CH, 2 GSa/s (макс.), 140 Mpts
Стандартные аксессуары:	Usb-кабель-1
	Пассивный зонд-4 (4-канальный модель)
	Шнур питания-1
	CD (включая руководство пользователя и программное обеспечение EasyScopeX) -1
	Быстрый старт-1
	Сертификация-1
	Сертификат калибровки-1
Дополнительные аксессуары	SDS-2000X-DC	IIC, SPI, UART/RS232, CAN, LIN декодер
	SDS-2000X-FG	25 МГц функция/генератор произвольной формы
	SDS-2000X-PA	Мощность анализа программного обеспечения
	SDS-2000X-16LA	16 цифровых каналов (программное обеспечение)
	SPL2016	16 каналов логический пробник
	USB-GPIB	USB-GPIB адаптер
	ISFE	Изолированного переднего конца
	Для ТВ-приставки	STB демо источник
	DF2001A	Мощность анализ Deskew приспособление
	HPB4010	Высокое напряжение зонд
	CP4020/CP4050/CP4070/ CP4070A/ CP5030/ CP5030A/CP5150/CP5500	Токовый зонд
	DPB4080/DPB5150/ DPB5150A/ DPB5700/ DPB5700A	Дифференциальный датчик высокого напряжения
