Генераторы сигналов широкодинамического диапазона AV1441 серии RF 3
Генераторы сигналов широкодинамического диапазона AV1441 серии RF 3

Генераторы сигналов широкодинамического диапазона AV1441 серии RF 3


Поделиться:


Цена:153 020,40 ₽*

Количество:



Описание и отзывы


Трекер стоимости

Месяц Минимальная цена Макс. стоимость
Sep-16-2025 182094.40 $* 191199.39 $*
Aug-16-2025 180564.57 $* 189592.29 $*
Jul-16-2025 151490.84 $* 159065.67 $*
Jun-16-2025 177503.8 $* 186378.34 $*
May-16-2025 154550.48 $* 162278.48 $*
Apr-16-2025 174443.60 $* 183165.82 $*
Mar-16-2025 172913.88 $* 181559.78 $*
Feb-16-2025 171382.23 $* 179951.96 $*
Jan-16-2025 169852.2 $* 178345.86 $*

Характеристики

 Обзор продукта

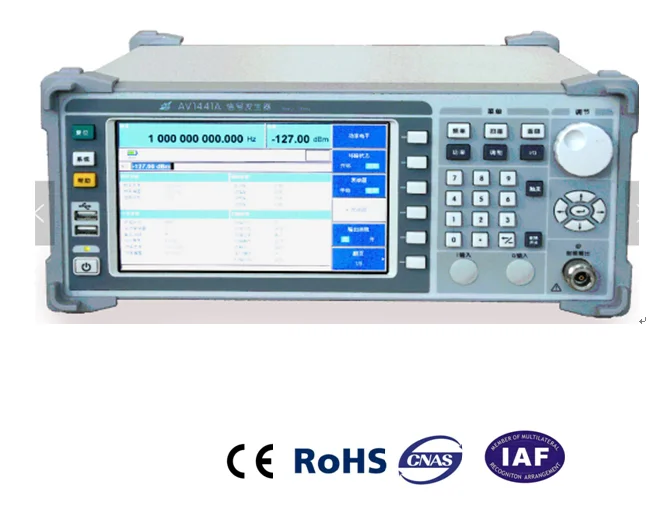

Генераторы сигналов серии AV1441-это портативные приборы, оснащенные портативной структурой корпуса и отличающиеся небольшим размером и удобной работой; С регулируемой выходной мощностью в широком динамическом диапазоне; Доступны в полной амплитудной модуляции (AM), частотная Модуляция (FM) И функции импульсной модуляции по входящим стандартам с генератором сигналов внутренней модуляции и внутренним генератором импульсов; С помощью китайского и английского интерфейса работы и большого LED TFT LCD, который поддерживает подачу батареи с временем работы до 3 часов и применим для работы на местах.

Генераторы сигналов серии AV1441 могут использоваться для тестирования производительности и позиционирования точки сбоя приемника в Радаре, электронной войны и коммуникационном оборудовании для удобного тестирования, А также используется в качестве локального осциллятора для замены в Тестируемом оборудовании, например, передатчика и приемника и т. Д., Опосредованное тестирование на нормальность производительности и индекс сигнала локального осциллятора.



Основные функции:

Высокая Выходная мощность в-127 & sim;+ 10 дБм большой динамический диапазон
Стандартный генератор сигналов внутренней модуляции и генератор импульсов
Китайский/английский интерфейс работы, большой светодиодный TFT LED
Доступны два типа развертки, список и шаг
Доступны функции амплитудной модуляции, частотной модуляции и импульсной модуляции
Поддержка широкого диапазона переменного тока, дополнительная батарея для подачи
С интерфейсами GPIB и LAN для включения работы под управлением Программы

-127 & sim;+ 10 дБм широкий динамический диапазон выходной мощности

Этот генератор сигналов снабжен встроенным программируемым пошаговым аттенюатором. Генератор сигналов серии AV1441 может выводить-127dBm сигнал минимального уровня мощности с максимальной выходной мощностью> + 10dBm.


Генератор сигналов внутренней модуляции и генератор импульсов (стандарт)

Генератор сигналов серии AV1441 настроен с генератором сигналов внутренней модуляции, который принимает прямую цифровую синтетическую технологию формы волны для генерации высококачественного модулированного сигнала с DC-100kHz частотным диапазоном и разрешением 1 Гц и может обеспечить полную возможность аналоговых сигналов.


Стандартная конфигурация, т. Е. Внутренний импульсный генератор, ширина импульса которого может быть установлена между 20ns & sim; 60s-10ns с шагом 10ns по желанию, может удовлетворить ваши тестовые требования для высокопроизводительного импульсного источника.


 Отличная аналоговая модуляция (стандарт)

Генератор сигналов серии AV1441 поставляется в стандарте с отличной аналоговой модуляцией, а также функциями AM, FM. Его диапазон глубины амплитудной модуляции находится между 0% & sim; 100%, чтобы обеспечить комплексное решение для высококачественной генерации аналоговых сигналов.




Высокопроизводительная импульсная модуляция (стандарт)

Генератор сигналов серии AV1441 поставляется в стандартной комплектации с высокопроизводительной функцией импульсной модуляции, коэффициент включения/выключения которой выше 60 дБ и мин. Ширина импульса составляет 400ns, что может обеспечить гибкие и удобные решения для имитации импульсной модуляции сигнала


Китайский/английский интерфейс работы, большой светодиодный TFT LCD

Генератор сигналов серии AV1441 использует большой экран и китайские/английские операционные интерфейсы и имеет прямой и панорамный вид на текущее состояние. Рабочий интерфейс может быть переключен между английским и китайским для вашего удобства.


Множество интерфейсов

Генератор сигналов серии AV1441 обеспечивает интерфейсы GPIB и LAN для управления программным управлением, usb-интерфейс, последовательный интерфейс и т. д. дополнительные интерфейсы расширения и интерфейс ввода/вывода, импульсный вход, монитор вывода и syn выходной интерфейс.




Типичные области применения:

Приемник тест производительности

С более чем 130 дБ выходным динамическим диапазоном и частотным разрешением 0,01 Гц, генератор сигналов серии AV1441 может выводить сигнал амплитудной модуляции, частотная модуляция сигнала и импульсная модуляция сигнала, которые используются для проверки производительности и позиционирования точки сбоя приемника в Радаре, электронной войны и коммуникационном оборудовании для удобного тестирования.


Гетеродина замены

С широким диапазоном выходных частот, генератор сигналов серии AV1441 может использоваться в качестве локального осциллятора для замены в Тестируемом оборудовании, например, передатчика и приемника и т. д., И опосредованно проверьте нормальность производительности и индекс сигнала локального осциллятора.


Технические характеристики:



Основные технические характеристики

Частотный диапазон

AV1441A:
9 кГц и sim;3 ГГц

AV1441B:
9 кГц и sim;6 ГГц

9 кГц ≤f≤ 250 МГц

Основное деление частоты волны раз N = 4

250 МГц <f≤ 375 МГц

Основное деление частоты волны раз N = 16

375 МГц <f≤ 750 МГц

Основное деление частоты волны раз N = 8

750 МГц <f≤ 1500 МГц

Основное деление частоты волны раз N = 4

1500 МГц <f≤ 3000 МГц

Основное деление частоты волны раз N = 2

3000 МГц <f≤ 6000 МГц

Основное деление частоты волны раз N = 1

Развертки Скорость старения

<1 × 10-9/день, 5 × 10-7/год

Частота Разрешение

0,01 Гц

Точность мощности
(25 ℃ ± 5 ℃)

± 1,5 дБ (-50 дБм ≤выходная мощность ≤ + 10 дБм, 9 кГц ≤f≤ 6 ГГц)

± 2,0 дБ (-110 дБм ≤выходная мощность <-50 дБм, 9 кГц ≤f≤ 6 ГГц)

± 2,5 дБ (-120 дБм ≤выходная мощность <-110 дБм, 9 кГц ≤f≤ 6 ГГц)

± 3.0дб (-127дбм ≤выходная мощность <-120дбм, 100 кГц ≤f≤ 6 ГГц)

Гармоническая

<-30 дбк (Выходная мощность <+ 5 дБм)

Non-гармонические

<-50 дбк (Выходная мощность <+ 5 дБм, смещение несущей превышает 30 кГц)

Боковая полоса (SSB) Фазовый шум

AV1441A

<-104dBc/Гц несущая частота 3 ГГц, смещение частоты 20 кГц

<-112 дбк/Гц несущая частота 1 ГГц, смещение частоты 20 кГц

<-118dBc/Гц несущая частота 500 МГц, смещение частоты 20 кГц

AV1441B

<-104dBc/Гц несущая частота 3 ГГц, смещение частоты 20 кГц

<-112 дбк/Гц несущая частота 1 ГГц, смещение частоты 20 кГц

<-118dBc/Гц несущая частота 500 МГц, смещение частоты 20 кГц

Выходная мощность Диапазон

-127dBm & sim;+ 10dBm

Частотной модуляцией

Полоса пропускания частотной модуляции (1 дБ): DC & sim;100 кГц
Макс. Смещение частотной модуляции:> 1,6 МГц ÷N
Точность: <± 7%

Амплитуда модуляции

Диапазон глубины амплитудной модуляции: 0 & sim;100%
Полоса пропускания амплитудной модуляции (3 дБ): DC & sim;100 кГц
Точность: ± 10% (скорость модуляции 1 кГц, глубина амплитудной модуляции 30%)

Импульсная модуляция

Коэффициент включения/выключения импульсной модуляции:
9 кГц ≤f≤ 3 ГГц: >80 дБ
3 ГГц <f≤ 6 ГГц: >60 дБ
Время роста/падения импульсной модуляции:<25ns
Минимальная ширина импульса:
Стабильная Амплитудная петля close: <2μs
Стабильная Амплитудная петля: <0.4μs

Размеры

320 мм × 150 мм × 390 мм

Вес

9 кг

Работая Temp.

0 ℃ и sim;+ 50 ℃

Радиочастотный выходной порт

N-типа порт



Информация о заказе:

Основной блок: AV1441A/B генератор сигналов

Стандартная конфигурация:

Предмет

Название

Кол-во

Стандартные аксессуары:

Шнур питания

1

Инструкция по эксплуатации

1

Варианты:

Нет.

Название

Описание продукта:

1

Аккумуляторная батарея

Батарея питания
