Характеристики


Блок управления PLC





Пункт: Процессор Модуль LM3109

Имя: CPU модуль LM3109



CPU Особенности



Локального ввода / вывода

24 каналы 24В DI, 16 каналов реле DO

Возможность расширения ввода / вывода

7 модулей

Высокоскоростной счетчик

Однофазный счетчик: 3 очка, 100 кГц



Biphase счетчик: 2 балла, 100 кГц

Импульсный выход

N / A

Пульс улов

3 очка

отмена ввода

3 очка

Аналоговый потенциометр

2, диапазон настройки значение 0 ~ 255

Программа Пользовательская память

120K байт

мощность



Сохраните область

6K байт

Память данных входного

512 байт

Памяти данные Выходной

512 байт

Mid-переменные памяти

8K байт

глобальная память

24K байт

пароль

да

Часы реального времени

Встроенный

таймер

Нет ограничений (1 мс как минимальная единица)

счетчик

Нет ограничений (Максимальная дальность подсчет: 16 бит)

Основные инструкции

283

Функциональные блоки

Более 70

Рабочая скорость

0.65μs (Начальный инструкция)

Технические характеристики источника питания



источник питания

220 В переменного тока при 50 Гц

Допустимый диапазон

187 В переменного тока ~ 242V AC @ 50 Гц

Потребляемый ток (макс.)

200 мА

выходное напряжение

24 В постоянного тока

Допустимый диапазон

22.8V DC ~ 25.2V DC

выход по току +24 (Для шине расширения)

320 мА

выход по току +24 В постоянного тока (Для внешнего)

400 мА

выход по току +5 В постоянного тока (Для шине расширения)

1300mA

Защита от короткого замыкания

Выход 900 мА, 24 В постоянного тока

Коммуникационные возможности



интерфейс связи

2 (RS-232 и RS-485) (Non-ОД)

протокол связи

Собственный протокол / MODBUS / Бесплатный протокол

Входные Особенности



тип ввода

Раковина / Источник

Входное напряжение номинальное значение

24 В постоянного тока

Допустимый диапазон

0 В постоянного тока ~ 30В DC

Логика 1 сигнал

15 ~ 30 В постоянного тока, позволило минимальный ток 3 мА

Логика сигнал 0

0 ~ 5 В постоянного тока, максимально допустимый ток 1 мА

Время задержки входного

<0.6ms (Номинальное входное напряжение)

режим изоляции

изоляция с помощью оптронной

Изоляция группа

3 группы

Максимальная Напряжение изоляции

1500VAC

функции вывода



Тип выхода

реле

выходное напряжение

24 В постоянного тока или 24 В переменного тока ~ 230В AC

Допустимый диапазон

5 В постоянного тока ~ 30В DC или 5-вольтовый сетевой ~ 250 В переменного тока

Общий ток Общие конец выходной

<10A

Емкость выходного реле

2А, сопротивление нагрузки

минимальная нагрузка

10 мА (контакт 5VAC напряжения или 5 В постоянного тока)

За текущий защиты

N / A

Связаться сопротивление

<0.2Ω

Изоляция группа

4 группы

Напряжение изоляции между обмоткой и

3000В, 1 минута, ток утечки 1 мА

контакт



Напряжение изоляции между контактами

750VAC, 1 минута, ток утечки 1 мА

Сопротивление изоляции (минимум)

100 МОм между контактами или между катушкой



и связываться под 500VDC

Время задержки Связаться переключатель

<10 мс

Частота Связаться переключатель

1 Гц

(максимум)



Реле механическую жизнь

Нет нагрузки: более 10 миллионов раз; Номинальная



Активная нагрузка 2А: более 100000 раз

Внешность



Размеры

200 мм (Д) × 90 мм (Ш) × 70 мм (H)

вес

<550g

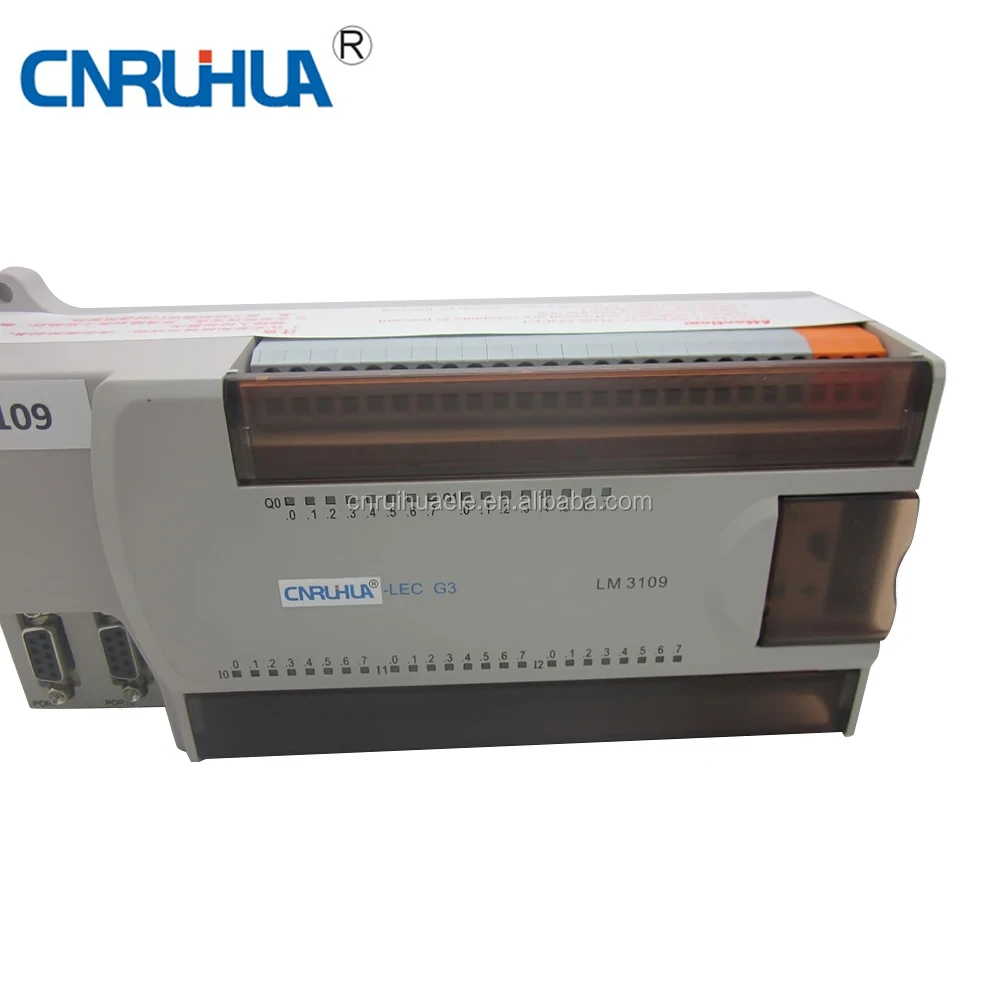

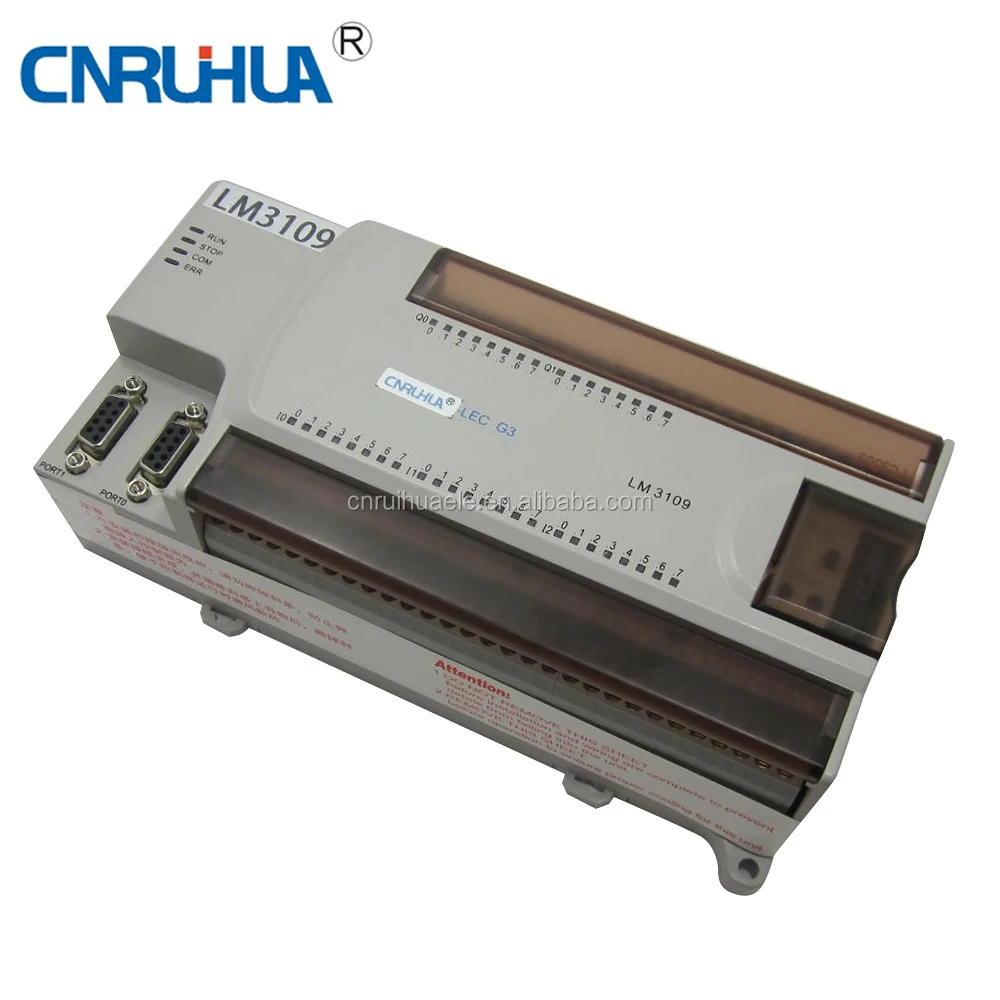

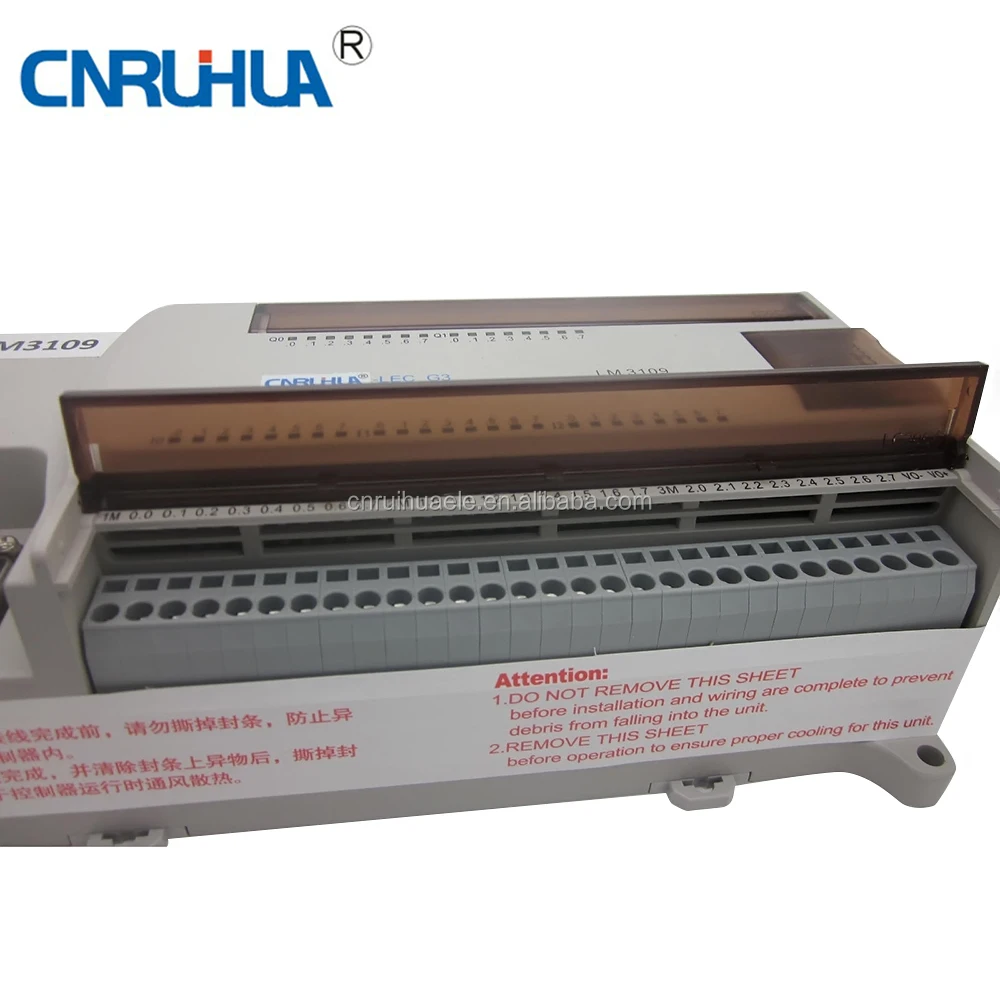

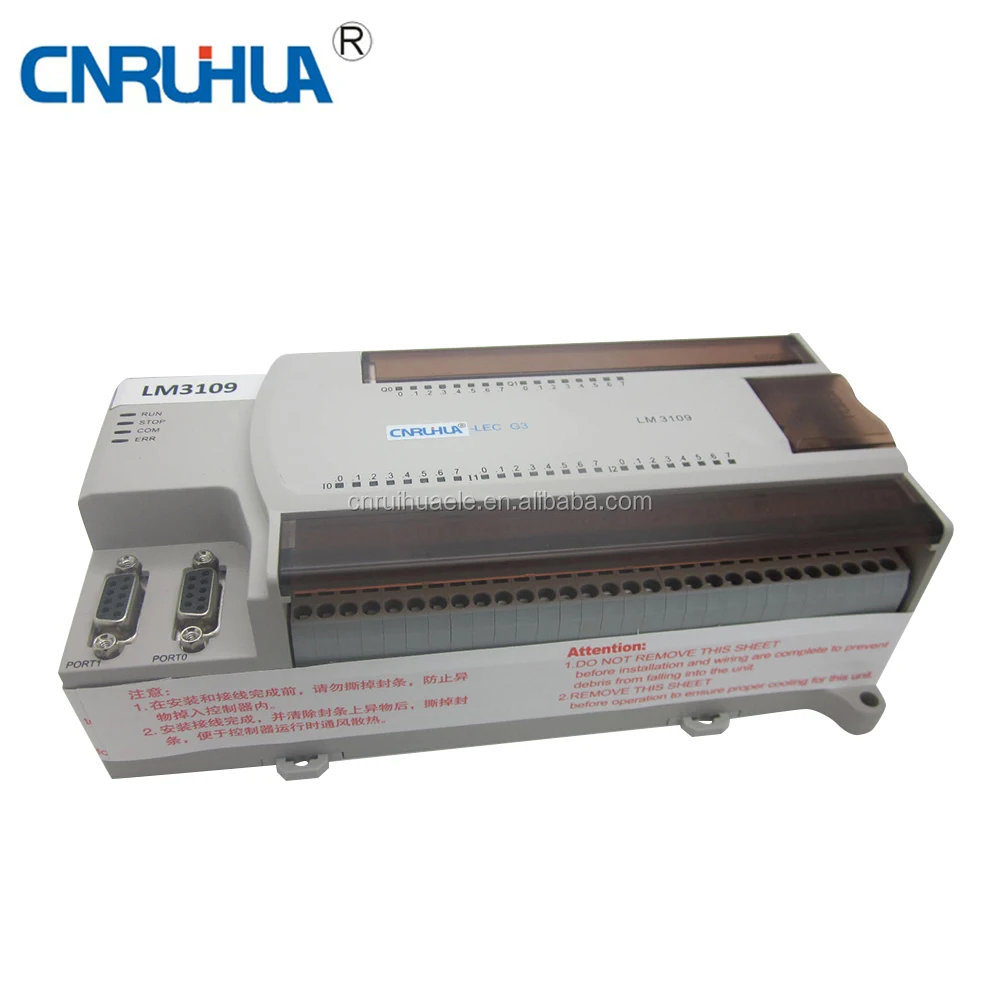

IMG_7577IMG_4094IMG_7579IMG_7578
