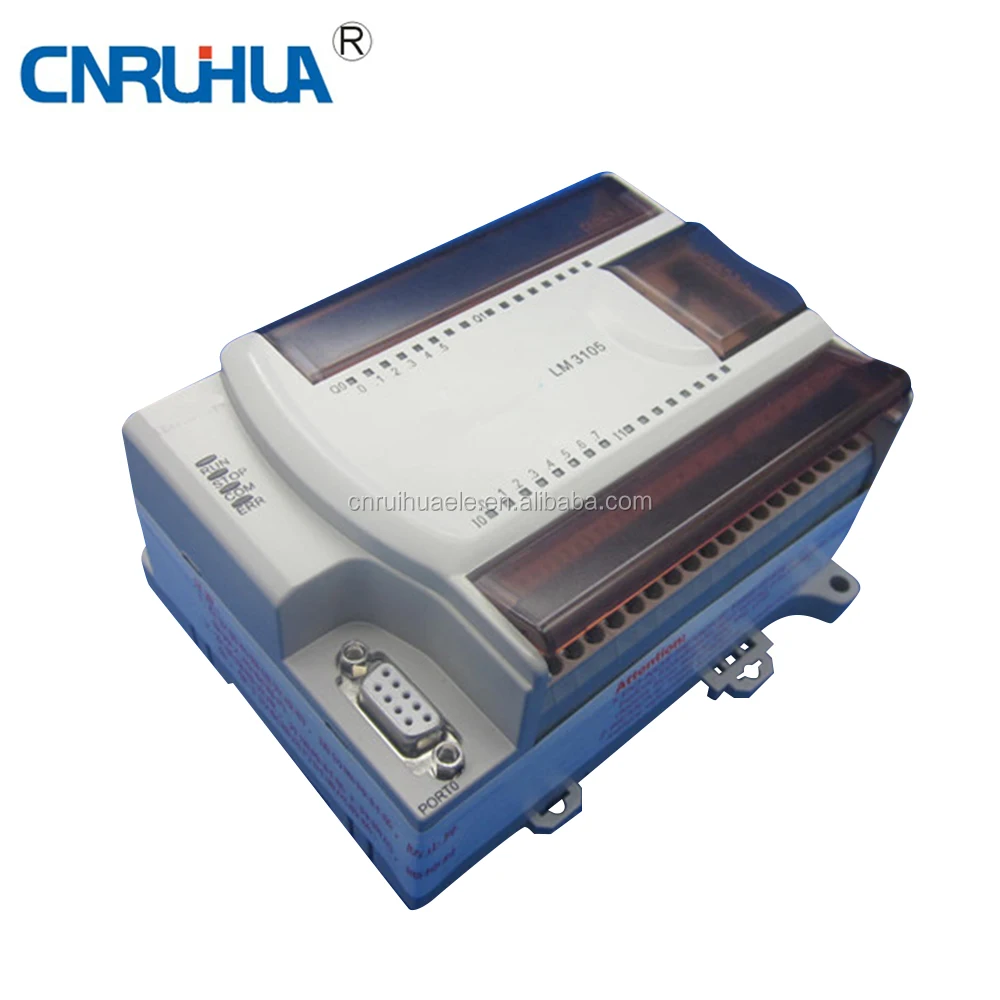

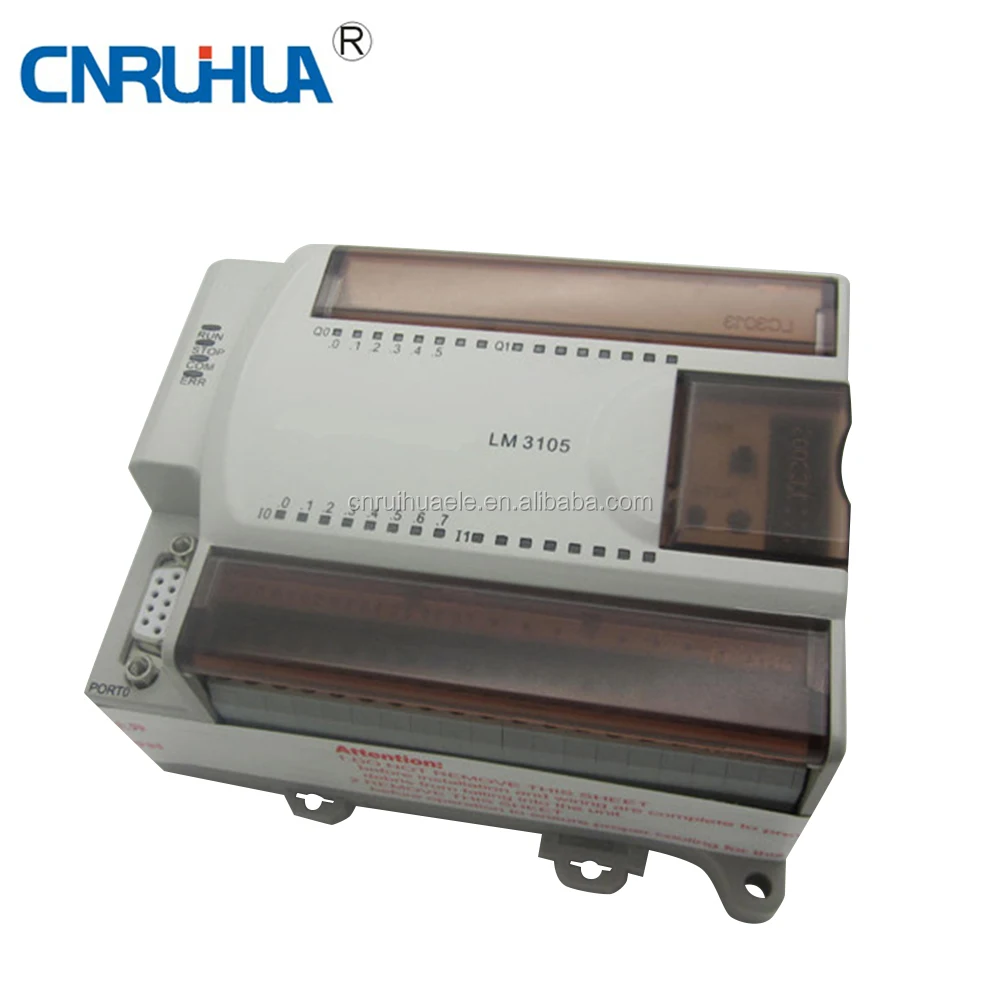

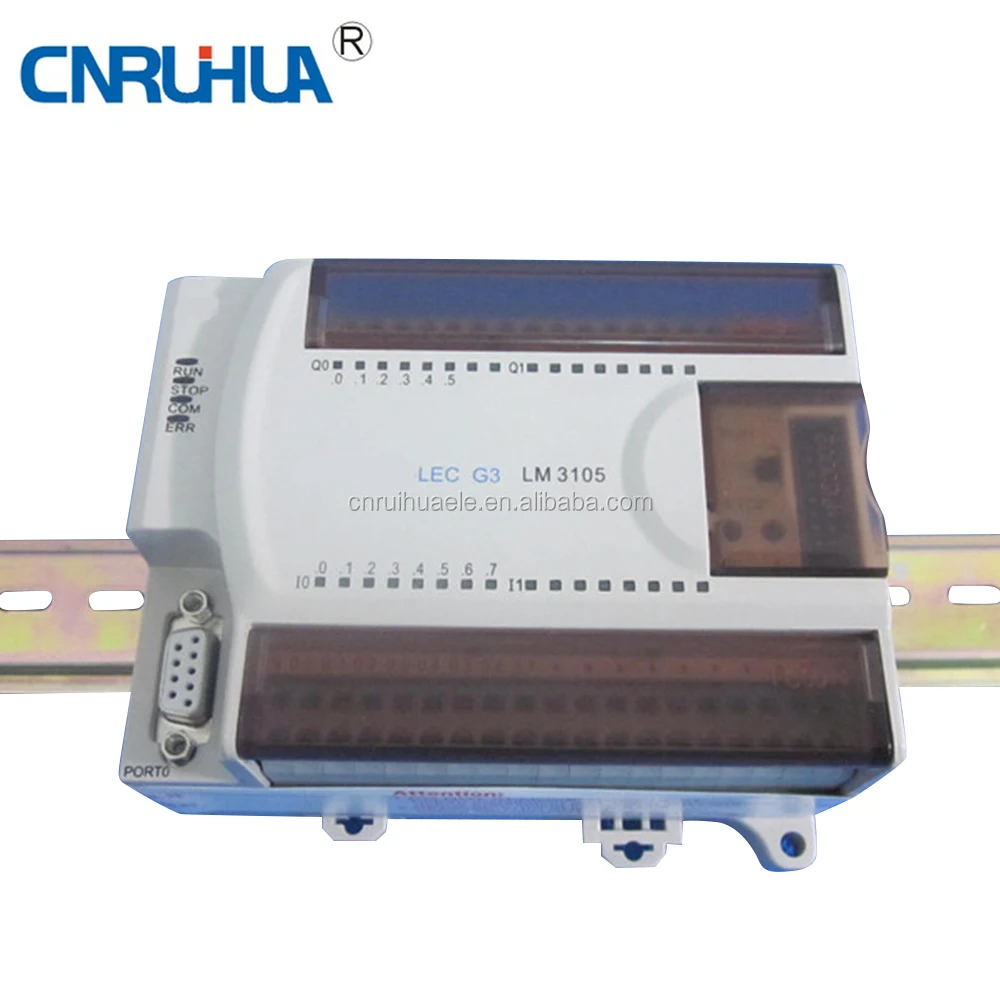

PLC

CPU Особенности

Локального ввода / вывода

8 каналов 24В DI, 6 каналов реле DO

Возможность расширения ввода / вывода

2 модуля (не удается подключиться модули Ethernet)

Высокоскоростной счетчик

Однофазный счетчик: 3 очка, 100 кГц

Biphase счетчик: 2 балла, 100 кГц

Импульсный выход

N / A

Пульс улов

2 балла

отмена ввода

2 балла

Аналоговый потенциометр

2, диапазон настройки значение 0 ~ 255

Программа Пользовательская память

28K байт

мощность

Сохраните область

N / A

Память данных входного

256 байт

Памяти данные Выходной

256 байт

Mid-переменные памяти

1K байт

глобальная память

2K байт

пароль

да

Часы реального времени

N / A

таймер

Нет ограничений (1 мс как минимальная единица)

счетчик

Нет ограничений (Максимальная дальность подсчет: 16 бит)

Основные инструкции

283

Функциональные блоки

Более 70

Рабочая скорость

0.65μs (Начальный инструкция)

Технические характеристики источника питания

источник питания

220 В переменного тока при 50 Гц

Допустимый диапазон

187 В переменного тока ~ 242V AC @ 50 Гц

Потребляемый ток (макс.)

120 мА

выходное напряжение

24 В постоянного тока

Допустимый диапазон

22.8V DC ~ 25.2V DC

выход по току +24 (Для шине расширения)

260mA

выход по току +24 В постоянного тока (Для внешнего)

200 мА

выход по току +5 В постоянного тока (Для шине расширения)

800 мА

Защита от короткого замыкания

Выход 400 мА, 24 В постоянного тока

Коммуникационные возможности

интерфейс связи

1 RS-232 (не ОД)

протокол связи

Собственный протокол / MODBUS / Бесплатный протокол

Входные Особенности

тип ввода

Раковина / Источник

Входное напряжение номинальное значение

24 В постоянного тока

Допустимый диапазон

0 В постоянного тока ~ 30В DC

Логика 1 сигнал

15 ~ 30 В постоянного тока, позволило минимальный ток 3 мА

Логика сигнал 0

0 ~ 5 В постоянного тока, максимально допустимый ток 1 мА

Время задержки входного

<0.6ms (Номинальное входное напряжение)

режим изоляции

изоляция с помощью оптронной

Изоляция группа

2 группы

Максимальная Напряжение изоляции

1500VAC

функции вывода

Тип выхода

реле

выходное напряжение

24 В постоянного тока или 24 В переменного тока ~ 230В AC

Допустимый диапазон

5 В постоянного тока ~ 30В DC или 5-вольтовый сетевой ~ 250 В переменного тока

Общий ток Общие конец выходной

<10A

Емкость выходного реле

2А, сопротивление нагрузки

минимальная нагрузка

10 мА (контакт 5VAC напряжения или 5 В постоянного тока)

За текущий защиты

N / A

Связаться сопротивление

<0.2Ω

Изоляция группа

2 группы

Напряжение изоляции между обмоткой и

3000В, 1 минута, ток утечки 1 мА

контакт

Напряжение изоляции между контактами

750VAC, 1 минута, ток утечки 1 мА

Сопротивление изоляции (минимум)

100 МОм (при 500В) между контактами

или между катушкой и контактом

Время задержки Связаться переключатель

<10 мс

Частота Связаться переключатель

1 Гц

(максимум)

Реле механическую жизнь

Нет нагрузки: более 10 миллионов раз; Номинальная

Активная нагрузка 2А: более 100000 раз

Внешность

Размеры

125мм (Д) × 90 мм (Ш) × 70 мм (H)

вес

<350g
