Corrugated Steel Silo Panel Roll Forming Machine



Working

Project



Specifications

1.Electrical equipment power: 27kw
2.Raw material width: 495mm
3.Finished width: 350---370mm
4.Material thickness:2-4mm



Product description

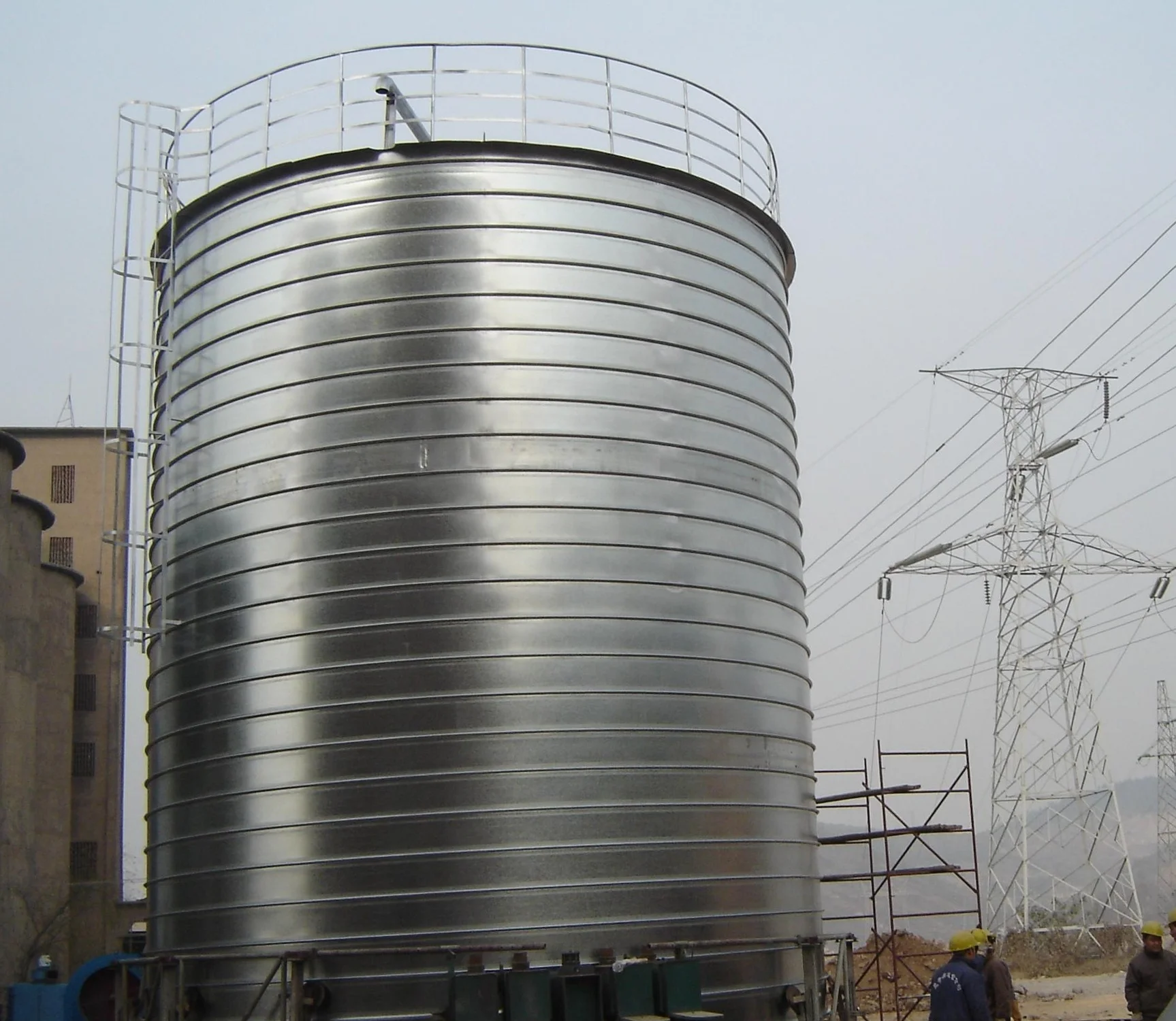

Application:making circular metallic container

Working process:

Through the 5 forming procedures and 5 kind of steel strip forming merge suturing machine  steel strip(thickness:2-4mm;495mm)will be merged forcedly and suture spirally to make  cylinder with 4-50m of different diameters.

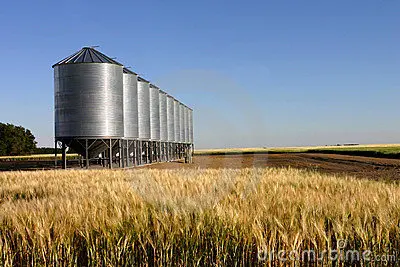

These steel cylinders are used widely:

1. Material shape (storage): granular material, powder material, liquid material 2. Industry: grain, feed brewing, oil, medicine, food, cement, water treatment 3.Concrete variety(storage): wheat, soybean, maize, sorghum wheat flour, bulk cement  fly-ash, sewage, water, chemical syrup

Features of Rx4.0m/m steel strip forming machine

1. Rx4.0m/m steel strip forming merging and suturing machine units is a new type of machine  in our company. It is used to produce the Circular Metallic Container, developed from  LIPP-SM40 forming machine, improved and holding the same function of LIPP-SM40 forming  machine.  2.Rx4.0m/m steel strip forming merging and suturing machine units also have its own  advantages, such as convenient to be repaired, avoid installing with different diameter, saving  the time and cost of installing. This unit is produced by the Hi-strength Alloy steel, making the  operating life longer.





Main technical parameter:



1. Constituent part:

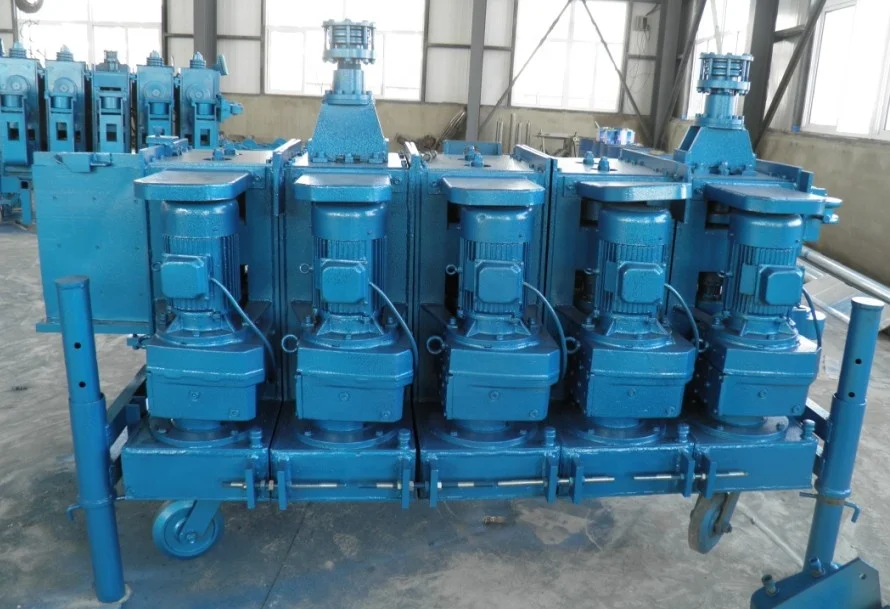

(1)Forming machine: making the material bend and initial machine-shaping, meanwhile, it will bend the material to the silo required

radius of curvature.

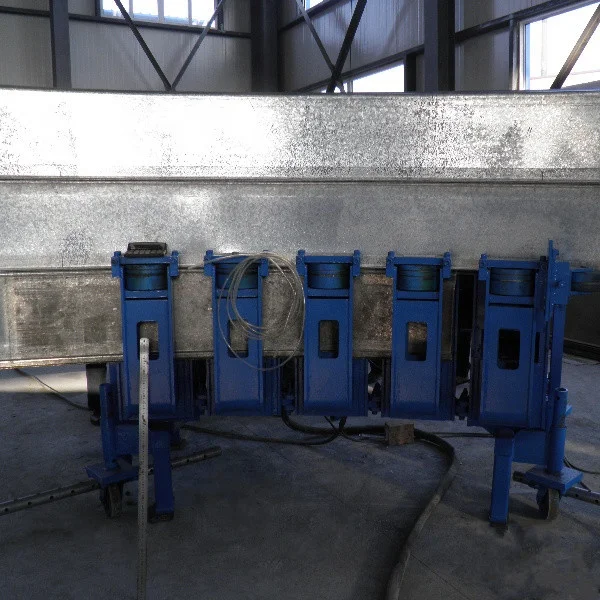

(2)Bending machine: it will roll cooperate with good molding materials

 bender seaming together



(3)Load bearing support: Given the right diameter of silo. Lifting of the

 steel silo enclose the top of load bearing support rollers, it can support the

 spiral rising silo.



(4)Decoiler: Moving steel coils that put on the decoiler, making steel

 coils can into forming machine successfully.



(5)Join frame: Joining the load bearing support, locking the required

diameter of soil, making the load bearing support stable working.







2.Weight of machine part:



(1)Forming machine——3300 kg



(2)Bending machine——3550 kg



(3)Decoiler——230 kg



(4)Load bearing support——80kg



(5)Joint Frame——38kg



3.



(1)  Required thickness of raw material:



A,Galvanized sheet——1.5---3mm



B,Dark steel sheet——1.5---3mm



C,Chromated nickel steel sheet——1.5---2.5mm



D,Plastic coatings steel sheet——1.5---3mm



(2)Raw material width: 495mm



(3)Finished width: 350---370mm



(4)Diameter: 4m——25m



(5)Electrical equipment power: 9x3kw=27kw



Main technical parameter:

(1)  Required thickness of raw material:

A,Galvanized sheet——2---4mm

B,Dark steel sheet——2---4mm

C,Chromated nickel steel sheet——2---3mm

D,Plastic coatings steel sheet——2---4mm

(2)Raw material width: 495mm

(3)Finished width: 350---370mm

(4)Diameter: 4m---30m

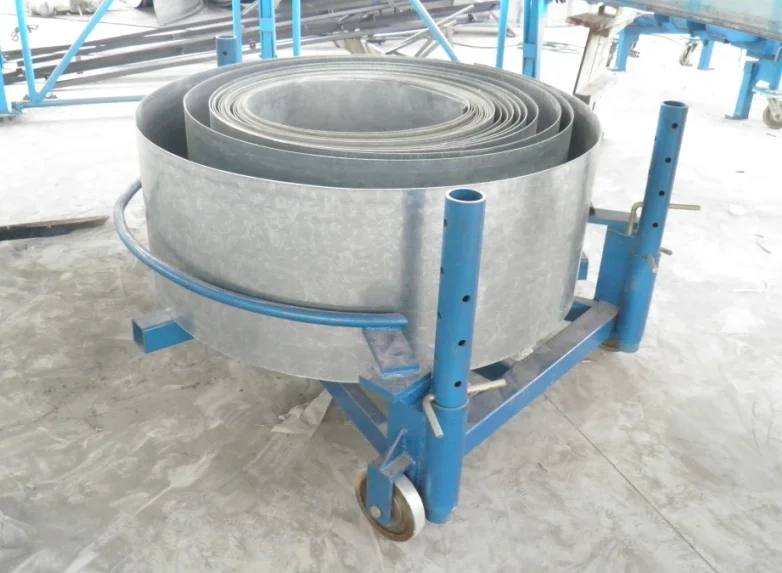

• Decoiler





Size: 1700x1500x900 (mm)

Weight: About 300kg

Application: moving steel coils that put on the decoiler, making steel coils can

 into forming machine successfully.

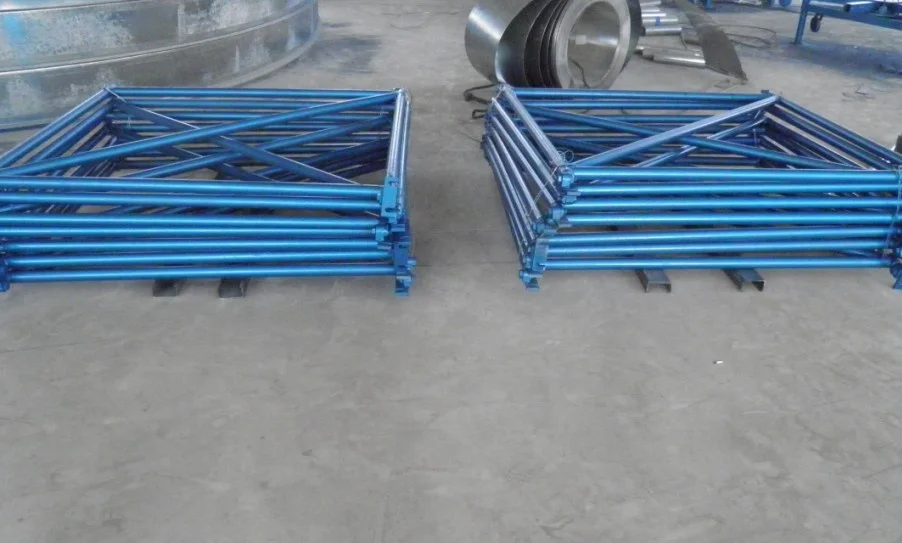

• Joint frame





Size: 1600x1600x1500 (mm)

Weight: About 100kg/pcs

Application: Joining the load bearing support, locking the required diameter of

 soil, making the load bearing support stable working.



• Load bearing support:






Size: 1800x400x400 (mm)

Weight: About 50kg/pcs

Application: Given the right diameter of silo, support the spiral rising silo
