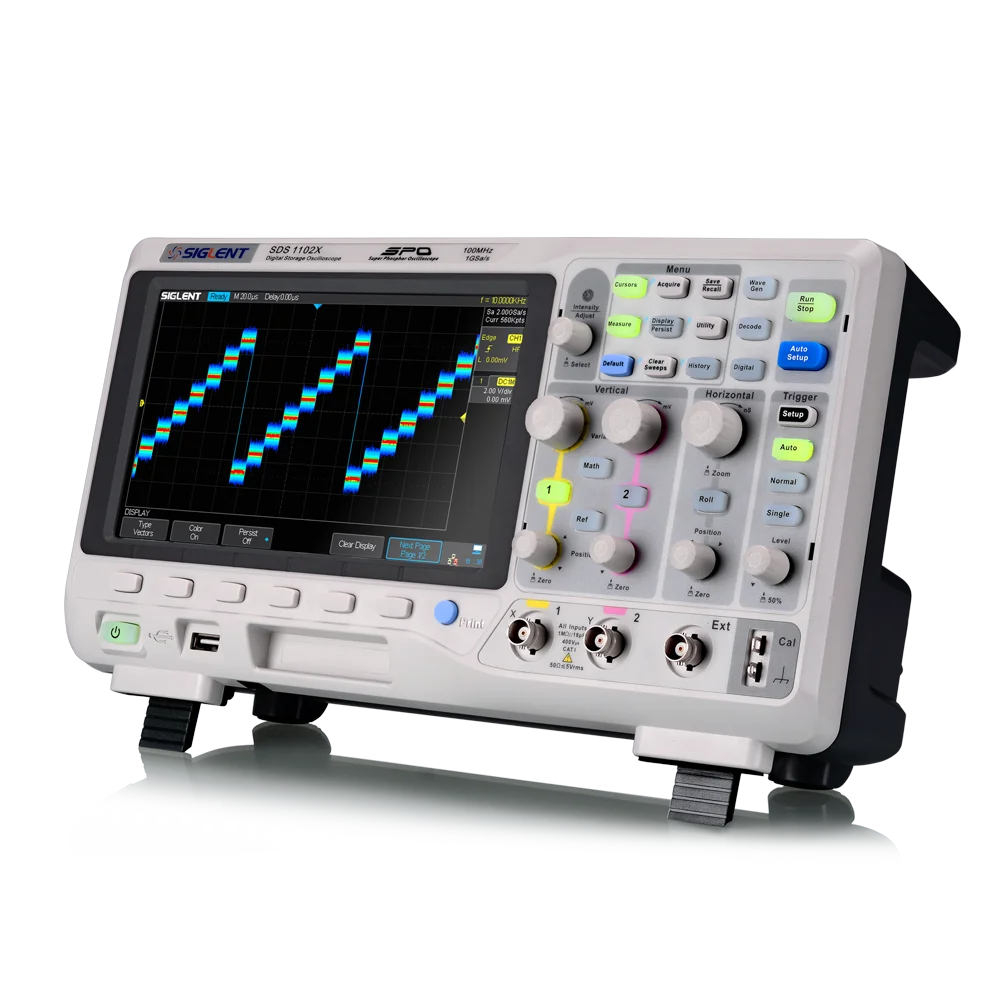

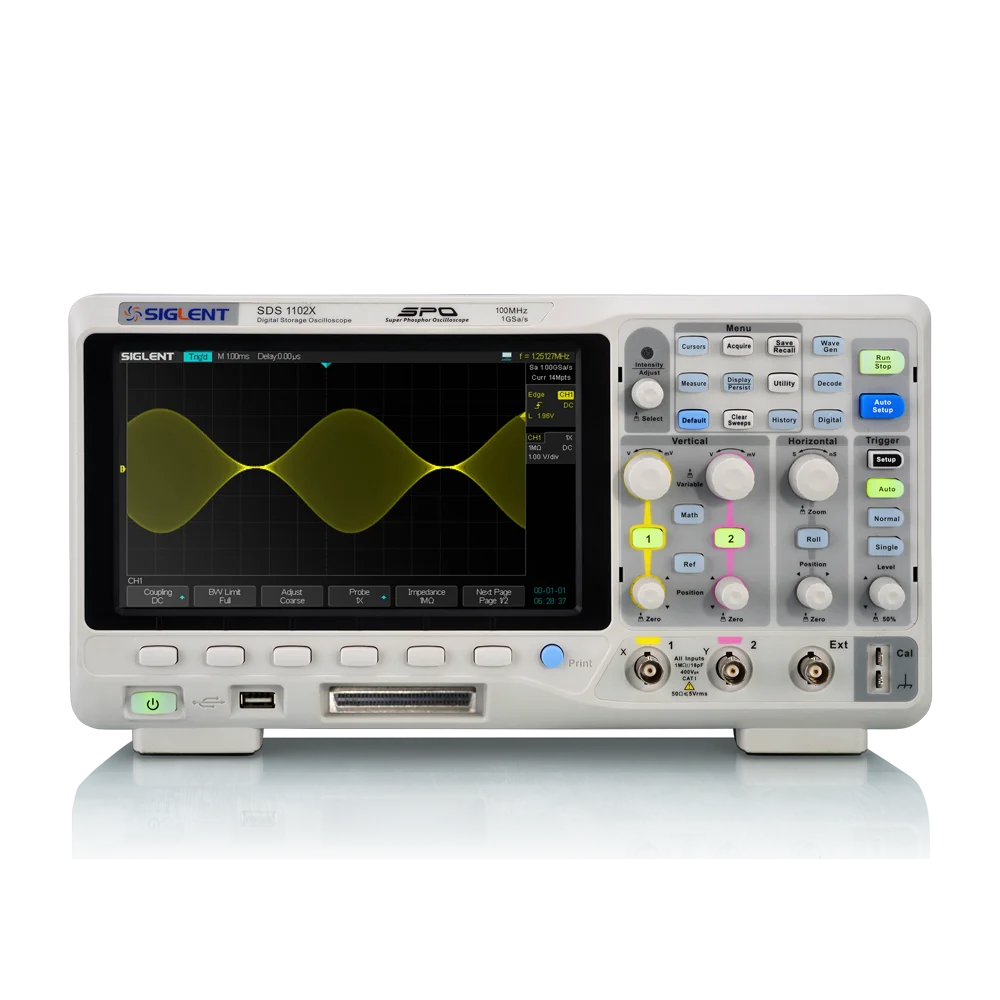

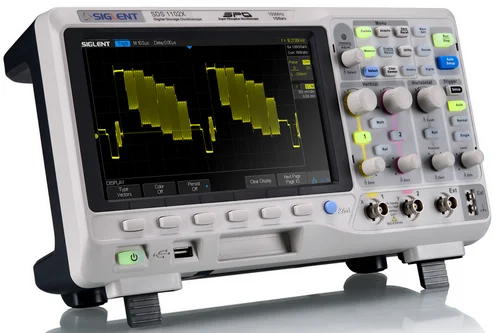

Новый цифровой осциллограф SIGLENT SDS1102X 100 МГц высокая производительность и низкая

Основные характеристики
200 МГц, 100 МГц полоса пропускания модели
Частота дискретизации в реальном времени до 1GSa/s
Новое поколение SPO технологии
Скорость захвата сигнала до 60000 wfm/s (обычный режим), а также 400000 wfm/s (режим последовательности)
Поддерживает 256 уровня интенсивности для сортировки и цвет режимы отображения
Длина записи до 14 мб
Цифровой триггерной системой
Интеллигентая (ый) триггер: Edge, склон, длительность импульса, окна, сморчок, интервал времени вне (отключения), с узором
Последовательной шины всплывающие предупреждения и панель расшифровки жидкокристаллического дисплея, поддерживает протоколы межсоединений интегральных схем, SPI, UART, RS232, консервная банка, Лин
Видео-триггеры и поддерживает HDTV
Низкий уровень окружающих шумов, поддерживает 500μV / div до 10V / div напряжение весы
10 типов нажатием одной кнопки ярлыки, поддерживает автоматическую настройку в случае возникновения проблем, курсоры, Измерьте длину, рулон, история, дисплей/сохраняются, развертки, с переменным фокусным расстоянием и печать
Сегментированный приобретения (последовательность) режим, максимальная длина записи в несколько слоев (до 80000), в соответствии с условия триггера
Набор пользователем, с очень малого мертвого отрезка времени, чтобы захватить квалификация.
История функция записи сигналов (история) функция, Максимальная зафиксированная сигнала длина 80000 кадров
Автоматическая функция измерения на 37 параметры, поддерживает статистику, литниковой измерения, математика измерения, история измерения и в соответствии с указанным измерения
Математические Функции (БПФ, дополнение, вычитание, умножение, деление, интеграции, дифференциал, площади и объема)
Высокая скорость оборудование основе проходят/сбой функция
16 цифровых каналов (MSO), максимальная скорость захвата сигнала до 500 Мвыб/с, длина записи до 14 МРТ/ч (опция для SDS1000X + модели)
25 МГц DDS генератор сигналов произвольной формы, встроенный 10 видов сигналов для подавления массовых беспорядков (Стандартный для SDS1000X + модели)
Большой 8 дюймов TFT-LCD дисплей с 800*480 разрешение

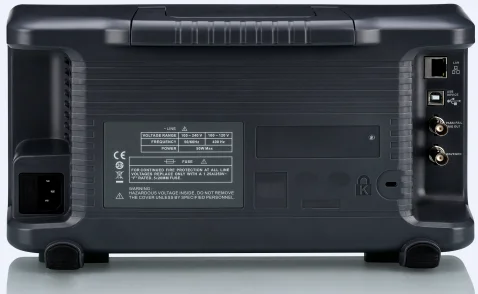

Несколько типов интерфейса: USB Host, usb-устройство (USB-TMC), локальной сети (VXI-11), пропуск/сбой, Trigger Out
Поддерживает УИР команды с пульта ДУ
Поддерживает Многоязычность дисплей и встроенный помощи в режиме "он-лайн

Особенности дизайна:

8 дюймов TFT-LCD дисплей и 10 нажатием одной кнопки меню

Оснащена 8 "TFT-LCD дисплей с высоким разрешением 800*480
Наиболее часто используемым функциям доступны с использованием 10 разных управление с помощью одной кнопки клавиши: автоматическая настройка, установка по умолчанию, курсор Измерьте длину, рулон, история, сохраняются, прозрачный развертки, с переменным фокусным расстоянием, принт

16 цифровых каналов/MSO (опция для SDS1000X +)

2 аналоговые каналы плюс 16 цифровых каналов дает пользователям возможность приобретать и триггер на сигналов, а затем анализировать узор, одновременно с одной аппаратуре.

Скорость захвата сигнала до 400000 осциллограмм/s

С скорость захвата сигнала до 400000 wfm/s (режим последовательности), осциллограф может легко захватывают Необычные или с низким уровнем вероятность события.

256 интенсивности для сортировки и цветовая температура дисплея

SPO дисплей достигается благодаря технологии для быстрого обновления расценки. В результате интенсивность-градуированных следов ярче для более часто происходят дисплей очков и диммер менее-часто происходят точек.

Цветовая температура дисплея похож на интенсивность-градуированных отслеживать функция, кроме того, что след возникновение представлена разных цветов (цвет «температура») В отличие от изменений в интенсивности одного цвета. Красный представляет собой наиболее обычным явлением или вероятности, в то время как синие является по крайней мере общие моменты.

Длина записи до 14 мб

С помощью аппаратной зум технологий и длина записи до 14 МБ, пользователи могут использовать более высокую частоту дискретизации для съёмок более сигнала, а затем быстро Увеличьте картинку, чтобы сосредоточиться на интересующей Вас области.

Обильные триггер функций

SDS1000X/SDS1000X + имеет огромное количество режимы ожидания, в том числе края, наклон, пульс, видео, Windows, сморчок, интервал времени вне (отключения), узор, межсоединений интегральных схем, SPI, UART/RS232 LIN может

Последовательной шины декодирования (опционально)

SDS1000X/X + отображает декодирование через списка событий. Протоколов шины информацию можно быстро и интуитивно отображаться в виде таблицы

История сигналов (история) режим и Сегментированный приобретения (последовательность)

Воспроизведение истории сигнала для наблюдения за необычные события и найдите источник быстрее проходит сквозь курсора или измерений. Расположенный на клавиатуре панели, эта функция легко включена. Сегментированная память коллекция будут храниться в форме волны в нескольких (до 80000) памяти сегментов, каждый отрезок будут храниться в срабатывает сигнал и омертвевшие частички информацию о времени

Исчерпывающие статистические данные функции

Параметров статистические функции отображения каких-либо параметров пять измерений: в настоящее время, в среднем меньше минимального значения, максимальное значение, и в том случае, стандартное отклонение. Измерение рассчитывать также отображается. До пяти параметры можно измерить и одновременно. Поддерживает закрытого типа измерения, математика измерения, история измерения, Рефлексология, что измерения были сделаны вручную.

Скобяные изделия-на основе высокоскоростного проходят/сбой функция

В SDS1000X/SDS1000X + использует аппаратной проходят/сбой функции, работая до 40000 Pass/сбой решения каждую секунду. С легким для того чтобы произвести опеределяемый пользователем испытательные шаблоны, SDS1000X/SDS1000X + сравнивает настоящие измеренные проследить на шаблон маска следов делает его пригодным для длительного мониторинга сигнала или автоматизированная производственная линия испытания.

Встроенный 25 МГц функция/генератор сигналов произвольной формы для подавления массовых беспорядков (Стандартный для SDS1000X + модели)

В SDS1000X + имеет встроенный 25 МГц функция/генератор сигналов произвольной формы для подавления массовых беспорядков (стандартный), в том числе 10 встроенный сигналов плюс 4 ARBs. В произвольной формы волны могут быть доступны и отредактированы в EasyWave программное обеспечения для подключения к компьютеру.

Передовые функции математики

В дополнение к традиционным (+, -, *, /) операции, SDS1000X/X + портативными осциллографами поддерживает БПФ, интеграции, дифференциация, а также площади и объема операций

Полного подключения
