Цифровой осциллограф MCP DQ5202 70 МГц 100 200

Описание и отзывы

Трекер стоимости

Характеристики

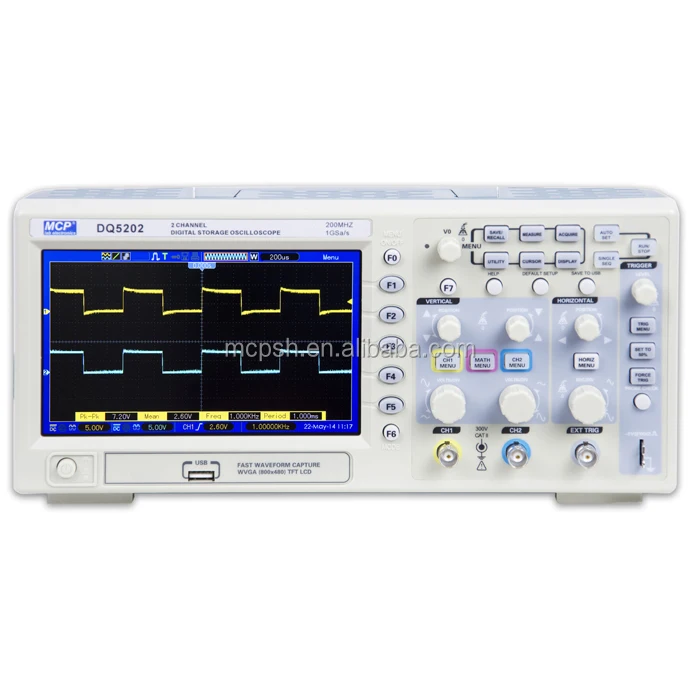

MCP DQ5202-цифровой осциллограф 200 МГц двухканальный

Особенности
. 1gsa/s частота дискретизации
. 7 дюймов широкоформатный прямоугольник цветной ЖК-монитор
. 32 вида функции автоматического измерения
. БПФ функция
. Автоматическая настройка для быстрой настройки и получения сигнала
. Дополнительные режимы курсора: руководство, авто и трек
. 40k длина памяти

TechnicalData	DQ5072	DQ5102	DQ5202
Дисплей
Тип	7 "прямоугольный цветной ЖК-дисплей
Разрешение дисплея	800 horizontal× 480 пикселей по вертикали
А также контрастности монитора	Регулируемый
Вертикальной системы
Чувствительность и точность	2mV / div ~ 10V / div
Разрешение по вертикали	8 бит
Ширина ремешка (-3 дБ)	70 МГц	100 МГц	200 МГц
Времени нарастания импульсов	≤ 5ns	≤ 3.5ns	≤ 1.7ns
Петь-shot пропускная способность	70 МГц	100 МГц	200 МГц
Входное соединение	DC , GND , AC
DC усиления точность	± 3% (10мв/div ~ 5V/div) ± 4% (2 мВ/деление ~ 5 мВ/div)
Горизонтальные системы
SEC/DIV диапазон	4ns/div ~ 80s/div	4ns/div ~ 80s/div	2ns/div ~ 80s/div
Частота дискретизации диапазон	1G Sa/s
Волна forn interplation	(Sinx)/x
Длина записи	40k
Длина памяти	25k (12,5 k каждого канала)
Частота дискретизации и точность времени задержки	± 50ppm в течение любого ≥ 1ms интервала времени
Точность измерения времени Дельта	Один ± (1 интервал выборки + 100ppm x rdg + 0.6ns) Средняя ± (1 интервал выборки + 100ppm x rdg + 0.4ns)
Триггерной системой
Режим приобретения	Авто, нормальный, одиночный
Тип	Кромка, ширина импульса, видео, наклон, сверхурочная работа, альтернативный триггер
Воздержаться от погоды	100ns ~ 10s
Математика	+, -, ×, ÷
	БПФ
Получить Входное
Вход купинг	DC,AC или GND
Входной импеданс	1MΩ ± 2% 20pF ± 3pF
Затухания зонда	1x,10x,100x,1000x
Макс. Входное напряжение	300 В (DC + AC пик, 1MΩ) разница напряжения (& Delta; V) между курсорами
Измерение
Курсор	Разница во времени (& Delta; T) между курсорами
	Взаимность & Delta; T в Гц (1/ & Delta; T)
Авто-сделайте замеры	Частота, период, среднее, Pk-Pk,Cycil RMS,Min., макс. Восхода, время падения, + с верхней частью в виде крыльев ширина-длительность импульса, Delay1-2Rise,Delay1-2Fall,+ пошлины, постоянный ток, Vbase,Vtop,Vmid, вамп, перегрузки, prestoot, преиод означает, преиод RMS, fovshoot, rpreshoot, bwidth, FRF,FFR, лрр, LRF,LFR,LFF
I/O
Стандарт	USB(H)
Калибратор с питанием от аккумуляторной батареи сигнала
Выходное напряжение	5 В (≥ 1 МОм нагрузки)
Выходная частота	1 кГц
Источник питания	100 ~ 120V, 45 Гц ~ 440 Гц; 121 ~ 240V, 45 Гц ~ 66 Гц; 30VA Max; Кошка Ⅱ
Аксессуары	Руководство по эксплуатации, шнур питания, USB кабель, probe× 2, программное обеспечение CD-ROM
Размеры и вес	313 (Ш) × 108 (в) × 142(D) мм, 2 кг
