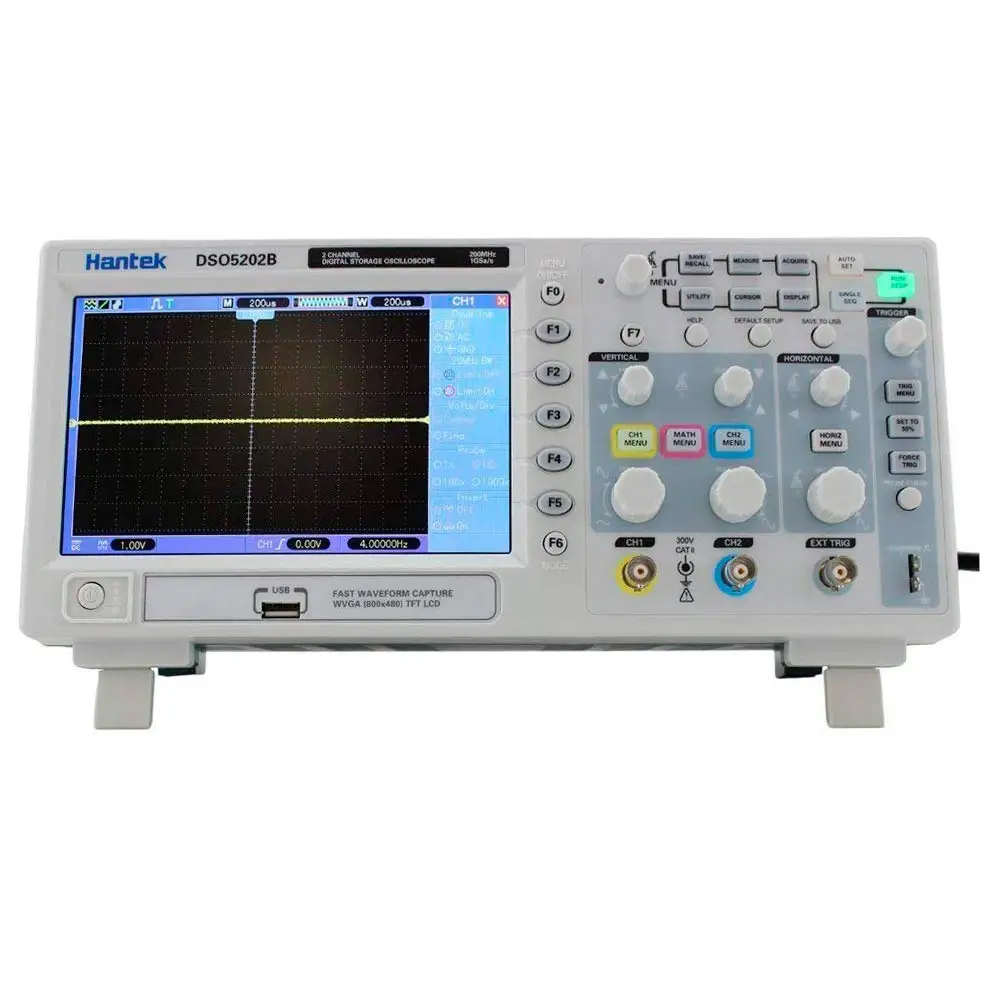

Hantek DSO5202B автомобильный осциллограф предварительно окрашенная оцинкованная сталь) с низкой ценой
Характеристики продукта
* 200/100/60 МГц полоса пропускания * 1 gsa/s частота выборки в реальном времени * Большой (7,0 дюйма) цветной дисплей, WVGA (800x480) * Длина записи до 1 м * ТРИГГЕРНЫЙ РЕЖИМ: edge/pulse width/line выбор видео/Slow/overtime и т. д. * USB хост и подключение устройства, стандарт * Несколько автоматических измерений * Четыре Математические Функции, включая стандарт FFTs * VGA Выбор, для девочек
Продукт Dscription
Модель
DSO5202B
Пропускная способность
200 МГц
Частота выборки в реальном времени
1GSa/s
Эквивалент частота дискретизации
25GSa/s
Длина записи (точки образца)
Одноканальный: макс. 1 м, двухканальный: макс. 512 к
SEC/DIV диапазон
4nS/div-40S/div (в последовательности 2, 4, 8)
Точность задержки времени
500 ps
Вертикальный
Аналого-цифровой преобразователь
8-бит, каждый канал выборку одновременно
Вольт/DIV диапазон
2mV/div ~ 5 V/div при вводе с байонетным коаксиальным разъемом
Диапазон местоположения
С алюминиевой крышкой, 50В (5 V/div), +/-40 V (2 V/div ~ 500mV/div), 2 V (200mV/div ~ 50mV/div) +/-400мв (20мв/div ~ 2МВ/div)
Времени нарастания импульсов на BNC
Меньше, чем 1.7ns
DC усиления точность
+/-4% для образца или среднего режима приема, 5мв/div до 2МВ/div
+/-3% Для образца или среднего режима приема, 5 В/div до 10 мВ/div
Триггер
Чувствительность триггера (Тип триггера кромки)
Постоянный ток: CH1/CH2 (обычная) 1div от постоянного тока в переменный 10 МГц; 1.5div на частоте от 10 до полного EXT (Типичный) 200 мВ от постоянного тока до 40 МГц EXT/5 (Типичный) 1 в от постоянного тока до 40 МГц AC: ослабляет сигналы ниже 10 Гц ВЧ отклонение: ослабляет сигналы выше 80 кГц Отклонение LF: ослабляет сигналы ниже 150 кГц Отклонение шума: уменьшает чувствительность триггера
Триггер диапазон уровня
CH1, CH2: +/-8 отделами от центра экрана EXT: +/-1,2 в EXT/5: +/-6 в
Выравнивание диапазон
100ns ~ 10 s
Тип триггера
Края
Триггер на подъеме или падении края
Длительность импульса:
Триггер (когда>, <, =, & ne;) на положительных или отрицательных импульсах Диапазон ширины импульса: 20ns-10s
Видео
Триггер для стандартного видеосигнала NTSC, PAL или SECAM Линейная Линейка: 1-525 (NTSC), 1-625 (PAL/SECAM)
Наклон
Триггер (когда>, <, =, & ne;) на положительном или отрицательном наклоне Время отвержения: 20ns-10s
Сверхурочно
От восходящего или падающего края Время установки: 20-10 С
Альтернативный
Внутренний триггер на краю, ширина импульса, видео или наклон
Дисплей
Тип
Правый угол 7 "TFT 16-разряд цветной ЖК-монитор
Разрешение
800*480 точек
Контраст
16 передач, с индикатором хода, чтобы показать регулировку
