1. Описание

SDS2074 ПК осциллограф комплект 4 канальный цифровой осциллограф 70 МГц

Основные функции:

Полоса пропускания 70 МГц, 100 МГц, 200 МГц, 300 МГц

Частота дискретизации в реальном времени, аналоговый канал: 2GSa/s, цифровой канал: 500MSa/s (опционально)

Предоставляем 2/4 аналоговых каналов, 8 цифровых каналов (опционально)

Встроенная функция 25 МГц/генератор сигналов произвольной формы(Опционально)

Разнообразие Серийный Запуск по протоколу и декодирование функции (межсоединений интегральных схем, SPI, UART/RS232, CAN, LIN)

Различные функции интеллектуального триггера (узор, окно, интервал, выпадение, Runt)

Поддержка HDTV триггер

Поддержка функции истории и сегментированной памяти (std. до 80000 кадров)

Аппаратная функция зума и технология высокой скорости передачи/сбоя

Передовые математические операции в форме волны (FFT, дифференциальный, интегральный, квадратный корень)

Полное подключение: usb-хост, usb-устройство (USBTMC, PictBridge), LAN (VXI-11), EXT TRIG, PASS/FAIL, TRIG OUT

Поддержка команд дистанционного управления SCPI

Многоязычный пользовательский интерфейс и Встроенная Онлайн-система помощи

Спецификация

Модель	SDS2072	SDS2102	SDS2202	SDS2302
	SDS2074	SDS2104	SDS2204	SDS2304
Пропускная способность	70 МГц	100 МГц	200 МГц	300 МГц
Каналы	2/4CH + 1 EXT, 8 цифровых каналов (опционально)
Макс. Частота выборки в реальном времени	2Gsa/s
Объем памяти	28mpts
Макс. Скорость захвата	110000 осциллограмм/s
Входной импеданс	1mом | 20pF, 50ом
Временной диапазон развёртки	1.0ns/div~50 s/div
	Рулон:100 ms~50 s/div
Вертикальной чувствительностью	2mV/div~10 V/div
Тип триггера	Edge, Pulse, Video, Slope, Interval, Runt, Window, Pattern, DropOut, Series Protocol trigger
Панель расшифровки жидкокристаллического дисплея типа	Межсоединений интегральных схем, SPI, UART/RS232, консервная банка, Лин
Математика операция	A + B,A-B,A×b,A/B,БПФ,Diff,Intg,Sqrt
Автоматическое измерение	Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROV, FOV, RPRE, FPRE, время подъема, Время падения, Freq, период, + Wid,-Wid, + Dut,-Dut, BWid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Внешнее запоминающее устройство	Bitmap save, CSV save, Waveform save, Setup save
Интерфейс	Usb-хост (поддержка USB-GPIB), usb-устройство, LAN, EXT TRIG, Aux (TRIG OUT/Pass/Fail)
Дисплей	8 дюймов TFT-LCD (800*480)
Макс. Входное напряжение	± 400 В (DC + VppAC), CATI, CATII
Блок питания	Переменный ток 100-240 в, 45-440 Гц, 50 ВА Макс
Размеры	352*112*224 мм(Длина * ширина * высокая)
Вес	Вес нетто: 3,4 кг (2CH), 3,5 кг (4CH)Посылка Вес: 4,9 кг (2CH), 5,1 кг (4CH)

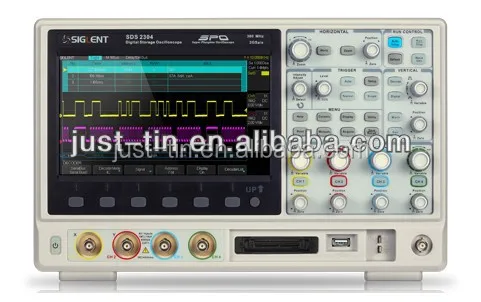

 2. SDS2074 ПК осциллограф комплект 4 канальный цифровой осциллограф 70 МГц фотографии
