"TOPUKE1200 батарея для хранения он-лайн система мониторинга" создана с промышленными компонентами класса; Это умный и своевременный он-лайн продукт мониторинга, который принимает мощный singlechip в качестве контрольной мощности, которые могут реализовывать надежные данные и передавать данные мониторинга в центр мониторинга.

1,1 назначение изделия

TOPUKE1200 батарея для хранения он-лайн система мониторинга в основном используется для системы постоянного тока и UPS резервного питания электростанции, блок питания, энергохранилище электростанций (ветер, солнечная и т. Д.), базовая станция коммуникационного зала, финансирование, военные, транспортные и т. Д. Между тем, она может быть использована для мониторинга аккумуляторной батареи электромобиля. Он будет своевременно и непрерывно контролировать напряжение внутреннего сопротивления батареи, заряда-разряда тока, температуры, остается Ah и другой информации, таким образом, что обеспечивает существенную справочную информацию для работы и обслуживания аккумуляторной батареи и обеспечивает надежную работу аккумуляторной батареи.

1,2 Технические характеристики товара

Система онлайн-мониторинга аккумуляторной батареи обладает превосходными преимуществами и далее:

1. Уникальные меры для мониторинга остаются Ah и внутреннее сопротивление аккумуляторной батареи;

2. Своевременная, высокоскоростная, высокая точность, высокая точность получения сигнала, что показывает безопасность и надежность;

3. Надежное приобретение напряжения батареи, напряжения ячеек, внутреннего сопротивления мономера, заряда-разряда тока, заряда и разрядки емкости, температуры;

4. Оценка уровня здоровья мономерной батареи;

5. Своевременное выполнение процедур мониторинга;

6. Сетевой мониторинг аккумуляторной батареи.

7. Аварийная сигнализация;

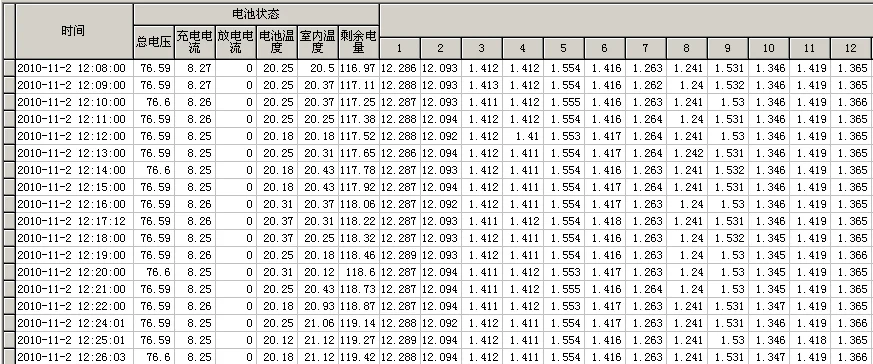

8. Создание отчетов для печати;

9. Простая установка

1,3 условий эксплуатации
В любом месте, где используется аккумулятор для хранения, например, генераторная станция для электростанции, блок электропитания, электростанции для хранения энергии; Коммуникационная базовая станция, генераторная комната; Генераторная комната для финансовых, военных, транспортировке;

1,4 конфигурация системы

Номер	Название	Технические характеристики и модель	Кол-во
-1 шт.	Встроенная система мониторинга аккумуляторной батареи	TOPUKE1200	-1 шт.
2	Терминал дисплея (Соответствие моделей без дисплея)		-1 шт.
3	Датчик тока	CS050EK1	-1 шт.
4	Датчик температуры	DS18B20	2
5	Отбора проб кабель	0,3-0,5 квадратных метров2,5 квадратных метров	Основываясь на подходах и расстоянии
6	Монитор системы программного обеспечения	TOPUKE1200	-1 шт.
7	GSM SMS модем(Опционально)		-1 шт.
8	Инструкция для системы мониторинга	Инструкция для TOPUKE1200 V1.0	-1 шт.

Структура и теория

2,1 структура системы

Структура системы, как правило, разделена на следующие компоненты: модуль сбора, модуль разряда, центральный модуль обработки, модуль дисплея, модуль управления, модуль уведомления о тревоге и кнопку.

Модуль сбора своевременно собирает напряжение аккумуляторной батареи, ток, температуру, внутреннее сопротивление и другие параметры; Центральный модуль обработки будет переключаться, анализировать и вычислять собранную информацию; модуль дисплея в основном используется для отображения результатов теста и представления параметров модуля управления к инструментам, И затем модуль дисплея будет загружать информацию на ПК через 232 последовательный порт (485, Ethernet), который реализует мониторинг на дальние расстояния; Мониторинг верхнего компьютерного программного обеспечения может запоминать и анализировать информацию, И затем генерирует локальную сигнализацию. Кроме того, он также отправляет сигнал тревоги на назначенный мобильный телефон через GSM и модем.

Системная структура показывает следующее:

2,2 принцип работы

2,3 безопасности

Метод разрядки постоянного тока для тестирования внутреннего сопротивления, который проверяет внутреннее сопротивление в соответствии с рабочими характеристиками аккумуляторной батареи, является методом, основанным на рабочем способе аккумуляторной батареи. Как правило, аккумулятор может обеспечивать непрерывный и постоянный ток 0,1с в течение почти 10 часов; Между тем, он также мгновенно обеспечивает большой ток 1С в течение нескольких минут или десятков минут.

Метод разрядки постоянного тока для тестирования внутреннего сопротивления не повлияет на производительность и срок службы аккумулятора. Аккумулятор для хранения позволяет осуществлять коротковолновый большой ток разряда, но он заправляет избыточный заряд из-за перезаряда или неквалифицированного зарядного устройства аккумулятор будет поврежден. Иногда аккумулятор для хранения разрядится с сотнями ампер-тока; Иногда, по мере отключения питания генераторной станции, обычно разряжается более нескольких часов с десятками АМПЕРОВ. Это не повредит аккумулятор, но аккумулятор, который не разряжен, но плавает, будет легко поврежден.

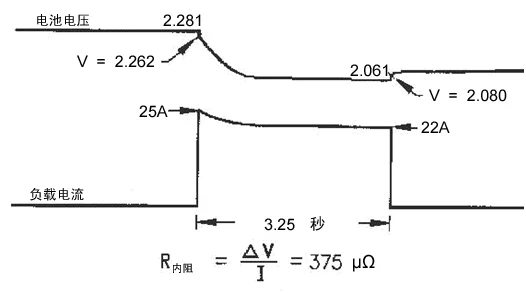

TOPUKE1200 батарея для хранения онлайн-система мониторинга будет реализовывать мелкий разряд с 20-30 амперным током и прослужит в течение 3,25 секунд; В то время как его разрядное электрическое количество составляет менее 1/300 (для батареи с ее емкостью-200 ач, чем больше емкость у него, тем меньше электрическое количество оно разряжается). В тех случаях, когда падения напряжения батареи составляет всего 0,01 V-1V (в зависимости от емкости и производительность батареи), не приведет к тому, что действия Поплавковый механизм.

Этот метод тестирования внутреннего сопротивления может быть реализован еженедельно, чтобы предсказать старение батареи с низкой частотой.
Таким образом, это не приведет к повреждению аккумулятора, но часто стимулирует батарею, чтобы продлить срок службы. Так называемый влияет на жизнь, он в основном используется производителями метода инъекции переменного тока для продвижения метода переменного тока. Объективно, два метода, которые реализованы в соответствии с обычным испытанием, не уменьшат Срок службы батареи и не повредят батарею.

3,1 Технические характеристики товара

Простая установка

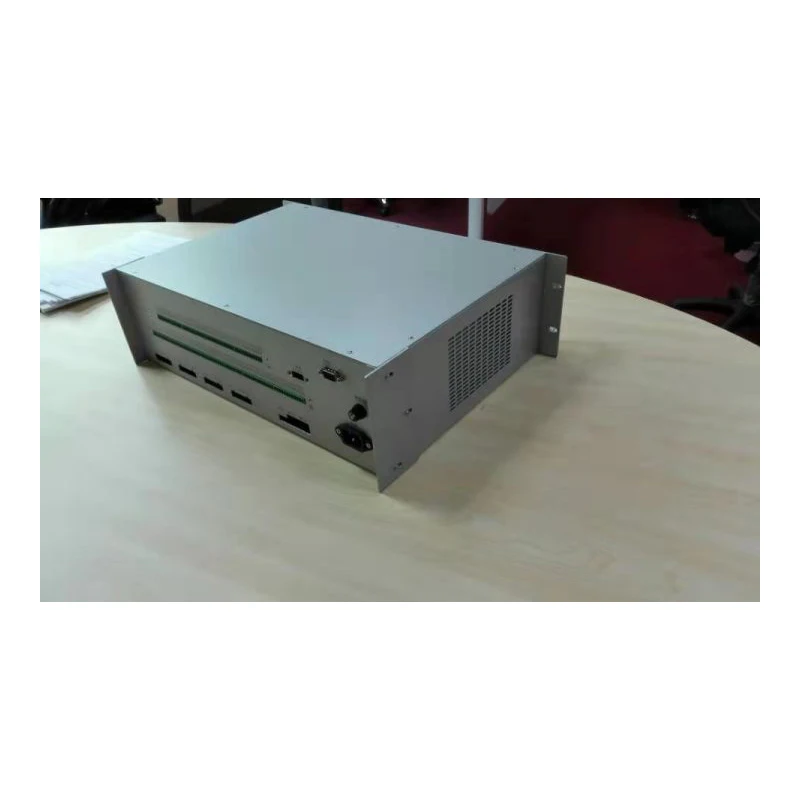

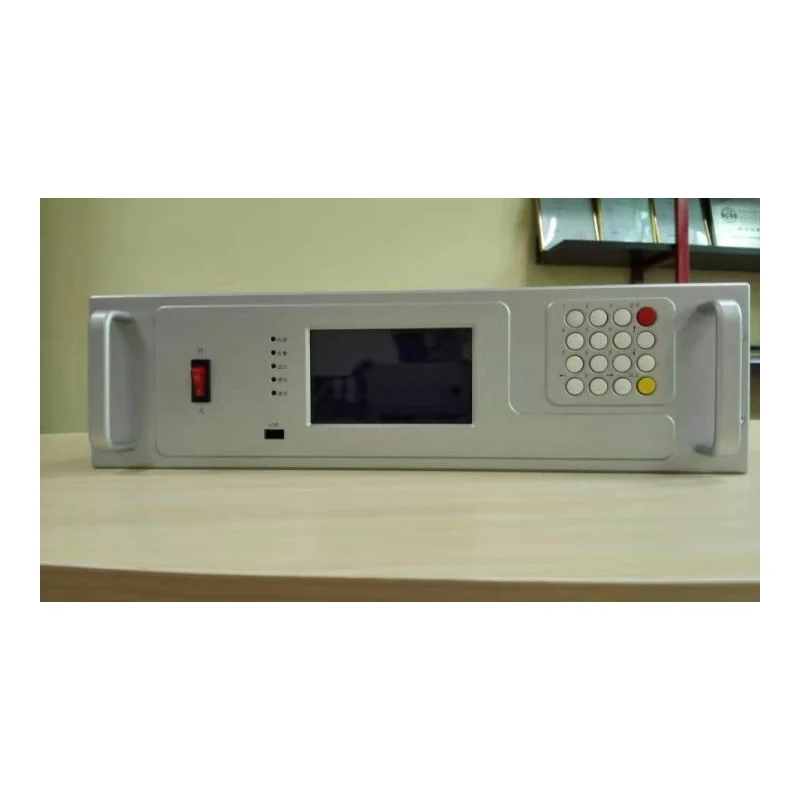

3U и 1U шасси принимаются, которые могут быть легко установлены в стандартном шкафу оборудования; Нестандартное шасси крепится с фиксированной ручкой, которая может быть легко зафиксирована на стене и батарейных полках.

Простая установка кабелей

Подключаемая Клеммная колодка с европейским стилем используется в проводке, что удобно для строительства и экономит время.

3,2 технические характеристики оборудования
