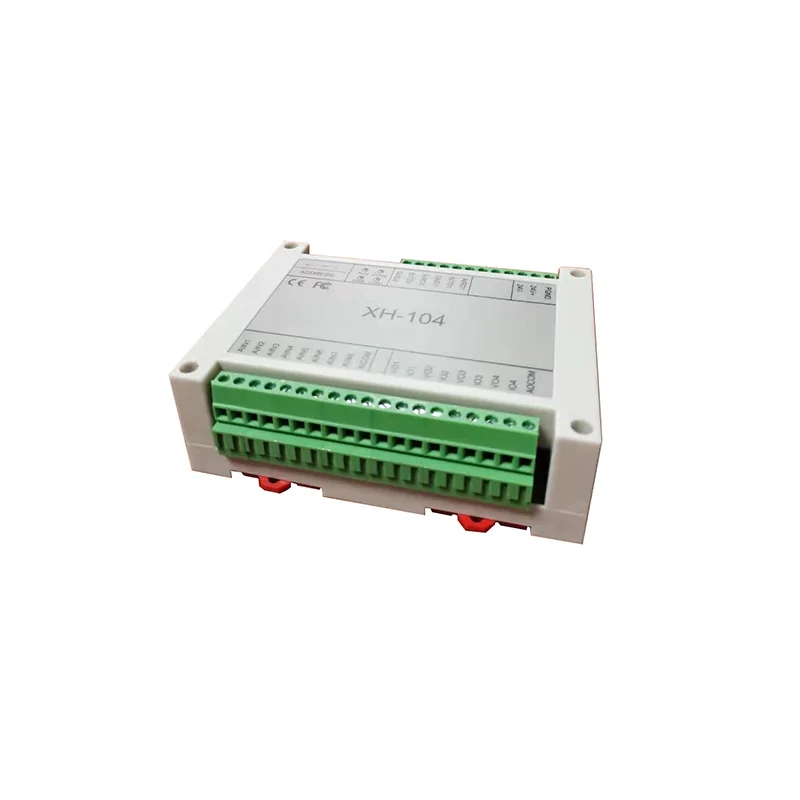

XH-104 RS485 связи аналоговый модуль сбора

Описание и отзывы

Трекер стоимости

Характеристики

RS485 Коммуникационный аналоговый модуль сбора данных

1. Информация о продукте
1,1. Дизайн продукта Описание
XH-104 модуль сбора данных-это общий модуль сбора данных, разработанный нашей компанией для различных приложений. Он широко используется в различных отраслях промышленности, таких как строительство, HVAC, противопожарная защита, водоснабжения, нефтехимии и охрана окружающей среды. Он используется большинством системными интеграторами и компаниями автоматизации. Научно-исследовательский институт использует модуль сбора данных с чрезвычайно высоким соотношением символов, стабильностью и надежностью.
Модуль XH-104 можно использовать отдельно или дополнительно.

1,2. Особенности
8 каналов выборки постоянного тока, которые могут быть подключены к различным передатчикам. 4 выхода постоянного тока
2 изолированных порта связи (485 или 232), поддержка MODBUS RTU или других протоколов, легко расширить. Установка SMD, отсутствие внешней шины, высокая надежность и сильная способность анти-помех.
Крепится на кассетные направляющие или винты, что делает установку на месте более удобной.

1,3. Параметры системы

1.3.1. Аналоговый вход постоянного тока Емкость: 8 каналов/модуль
Входной сигнал: 0-10 В или 4-20 мА скорость преобразования: 5uS
Разрешение: 12 бит A/D
Метод расчета: Возьмите частоту сетки в качестве примера, возьмите 32 балла в неделю, рассчитать среднее значение как измеренное значение. Точность: 0.2% FS ± 1 word

1.3.2. DC аналоговым выходом
Емкость: 4 канала/модуль
Выходной сигнал: 0-10 В или 0-20 мА или 4-20 мА Выходное сопротивление: 0-10 В внутреннее сопротивление 125 ом выходное напряжение, выходное сопротивление более 100 к
Грузоподъемность 350 Ом Разрешение: 12 бит D/A
Точность: 0.2% FS ± 1 word

1.3.2. Емкость коммуникационного интерфейса: 2 канала
Режим интерфейса: Интерфейс RS485, интерфейс RS232, опционально. Протокол: протокол MODBUS или другие протоколы

1,4. Установка и использование окружающей среды
Способ установки: установка кассетных рельсов или фиксация нижних винтов
Диапазон температур: -10 ℃ ~ 55 ℃ Температура хранения: -20 ℃ ~ 70 ℃ Относительная влажность: <85% (20 ± 5 ℃) Атмосферное давление: 86 ~ 108Kpa
Размер установки: 145 × 90 × 40 мм
