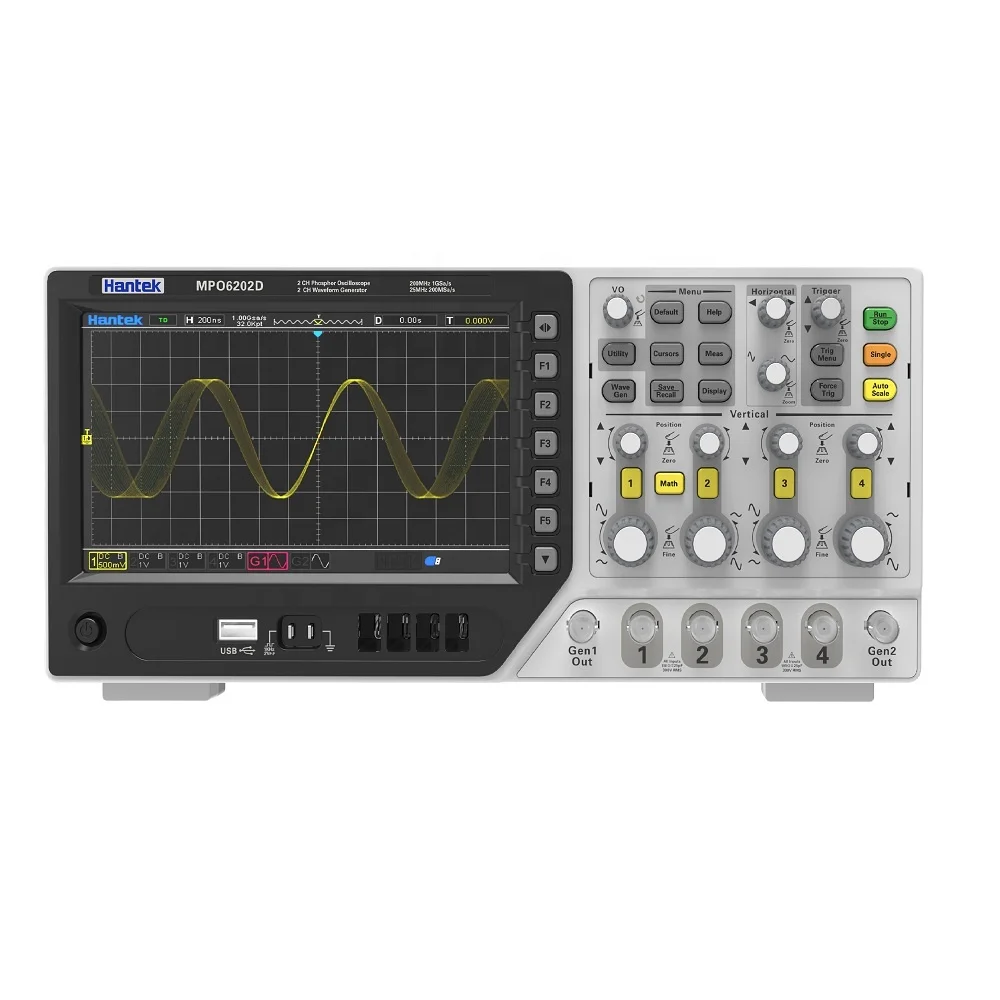

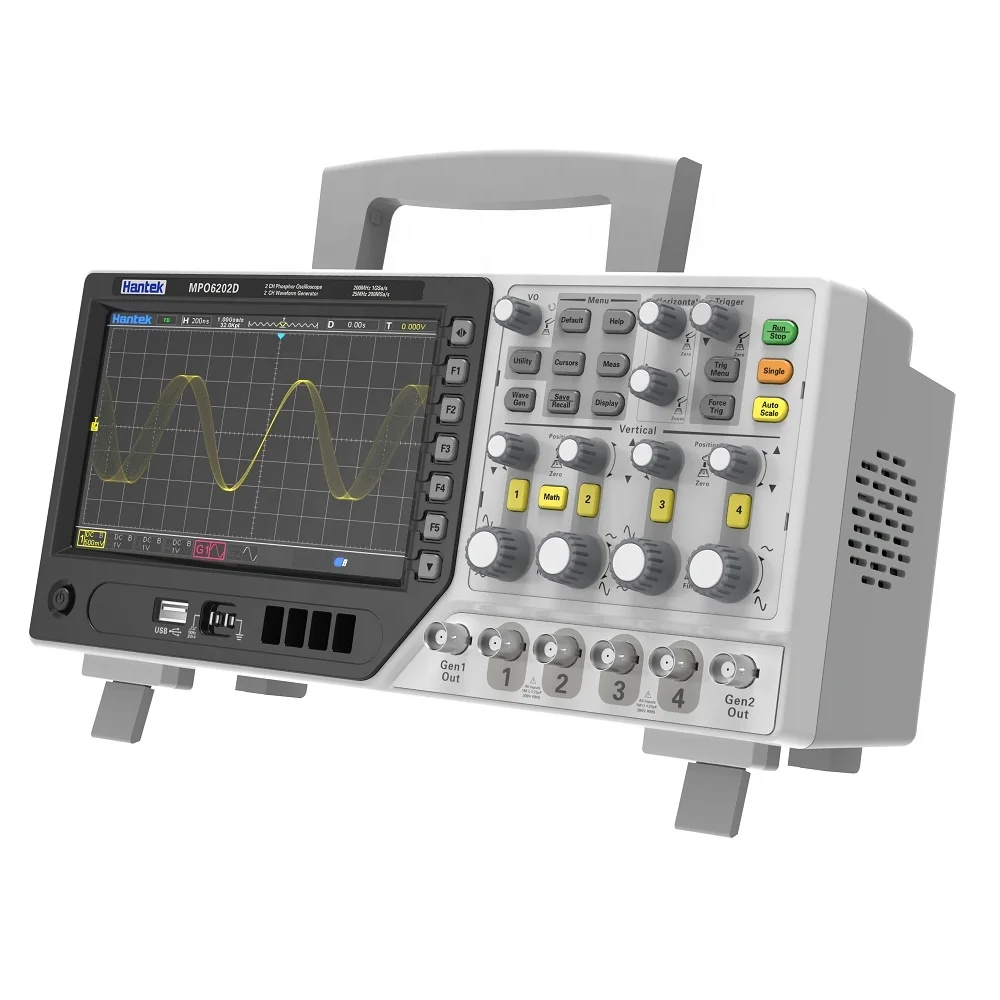

На скорость захвата сигнала из DPO6000/MPO6000 флуоресцентный осциллограф составляет до 400000 кадров в секунду. Он имеет 256 изысканного цвета и цветовая температура дисплея. Стандартный оснащен до 16 видов запуска функций, 5 видов серийный декодирования функции. Компания поставляет 200 МГц, 100 МГц и полоса пропускания 80 МГц, Ее объем памяти до 64M,16 каналов логический анализатор Подключите и используйте, все стандартные матрацы для оснащена 2 каналов генератор сигналов, стандартный оснащен сенсорным дисплеем. Это полезный ввод в эксплуатацию инструмент для различных областях, таких как коммуникации, аэрокосмическая, защита, встроенные системы, компьютеры, научные исследования и образование.
*Шесть в одном осциллограф: 4 канала осциллограф + 16 каналов логический анализатор + 2 канала генератор сигналов + цифровой вольтметр + серийный протокол анализатор + БПФ спектральный анализ.
*60 000 осциллограмм/s (точек ЖК-дисплей)/400000 осциллограмм/s (точек дисплей быстро приобрести режим) скорость захвата сигнала.
*Сегментированная функция сбора, поддержка захвата до 80000 секций. 256 цветов класса.
*До 16 видов запуска функций, в том числе 5 видов протокол срабатываниям. Поставка 5 серийный декодирования вариант.
*1 ГС/s частота дискретизации в реальном времени на аналоговые каналы; 64 Мб standardmemory глубину.
*2-channe источника сигнала, 13 видов сигналов внутри, 4 комплекта в партии, произвольной формы волны, 200 частота дискретизации, 8Kpts сигнала длина.
*1 ГС/s частота дискретизации в реальном времени цифрового каналов.
*Низкая база шум, 500uv/div до 10 V/div ультра-Широкий вертикальный динамический диапазон.
*7-дюймовый WVGA емкостный сенсорный экран,(800*480) на тонкопленочных транзисторах на тонкоплёночных транзисторах, с ультра-широкий экран, яркую картинку, низкое энергопотребление и длительный срок службы.
*Автоматическое измерение 42 виды сигналов параметры (со статистикой).
*Функция схемы Bode (осциллографы с функцией источника сигнала могут использоваться).
*Несколько сигналов Математика операция функции [математики. Событие функция поиска.
*Стандартные интерфейсы: usb-устройство, USB, LAN, дополнительных интерфейса: HDMI ,UART
*Соответствует LXI CORE 2011 устройство класс инструмент стандартов; Обеспечивают быстрое экономичная и эффективная и одобренные испытательная система. Поддерживает удаленный команду управления.
Модель
Функция осциллографа
Приобретение
Частота дискретизации в реальном времени
1 ГС/s (одноканальный) 500 Мвыб/с (два канала)
250 Мвыб/с (три/четыре канала);
Примечание: цифровой канал 12,34 открыть в одно и то же время, он считается бывшим в как один канал
Пик обнаружения
Аналоговый канал 4ns
Примечание: цифровых каналов не поддерживают
Средний режим
Аналоговый канал
Все каналы достичь N время образцов в одно и то же время, N, может быть выбран
2,4,8,16,32, 64128256512 и 1024.
Примечание: цифровых каналов не поддерживают
Высокое разрешение
До 12bit
Примечание: цифровых каналов не поддерживают
При минимальном длительность импульса:
8ns
Объем памяти
Одноканальный 64M
Два канала 32 м
Три, четыре канала 16 м
Входной сигнал
Канал Кол-во
4 Аналоговые каналы
Примечание: Данные каналов не может быть открыт
3 аналоговые каналы
Примечание: цифровой канал LA1/LA2/LA3/LA4/LA1LA2/LA3LA4
