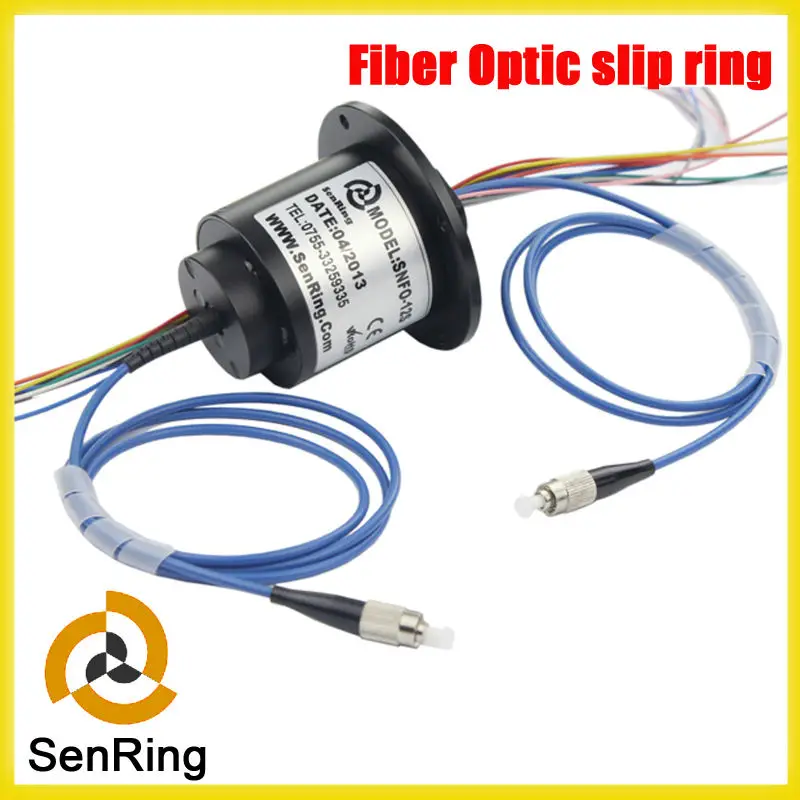

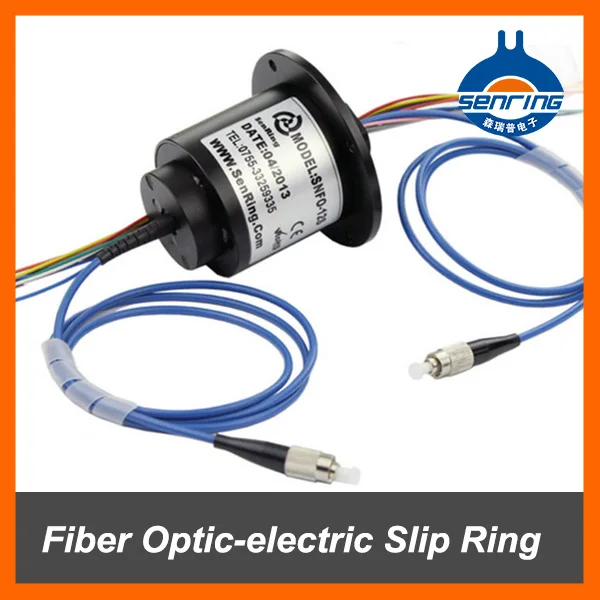

SNFO серия оптико-электрическое скользящее кольцо ![SNFO-12S-600.jpg]() SNFO серии ![gdzhsize]() Функция: Оптико-электрическое скользящее кольцо, обеспечивает лучшие технические решения. Особенно в необходимости неограниченного, непрерывного или прерывистого вращения, и потребности из фиксированного положения для поворота положения высокой емкости передачи данных сигналов оборудования, может улучшить механические свойства, упрощенную работу системы, может сотрудничать с электронным Sliprings, Вызов оптико-электрического гибридного слиппинга, передачи мощности и высокой скорости данных. Части волокна Спецификация: | Длина волны | T | Пропуск частиц | Обратные потери | Максимальная скорость | Тип волокна | Вес | Тяги | | 650nm для 1650nm | От-50 до + 85 | <2 дБ (Нормальный: <0,5 дБ) | > 40dB | 2000 об/мин | SMF/Би | 10 г | 10N | | Рабочая температура | Пакет | Ввода отклонение | Тип разъема | Максимальная сила света | Срок службы | Класс защиты | Материал | | От-40 до + 85 | FC/ST | <0,25 дБ (тип: 0,15 дБ) | FC, SC, ST или LCPC, APC | 23dBm | 2 млрд 4 млрд | IP68 | Из нержавеющей стали |
Электрическая часть Технические характеристики: | Электрические данные: | | Детали | Соотношение цена/качество | | Мощность | Сигнал | | Стабилизатор напряжения | 380vac/dc или выше | 240vac/постоянного тока | | Технические характеристики | Ul тефлон | Тефлоновое покрытие | | Сопротивление изоляции | 1000m @ 500vdc | 500m @ 500vdc | | Номинальный ток | 2а на цепь или сигнал | | Прибор для тестирования Диэлектрической прочности | 1000v @ 50 Гц | | Электрический шум | 100m @ 6vdc, 50ma, 5 об./мин. | | Механический данных | | Схемы | 4 | | Рабочая скорость | 600 об/мин | | Рабочая температура | -40 ~ + 80 | | Рабочая влажность: | 65% rh или более поздней версии | | Контактного материала | Драгоценного металла | | Длина провода | 200 мм | | Материал корпуса | Алюминиевый сплав | | Высокий крутящий момент | 10gm | | Защита | IP51 или более поздней версии |
| Модель | Мощность (10A) | S (2A) | Кольцо | L -- (мм) | | SNFO-0410 | 4 | --- | 4 | 37 | | SNFO-0610 | 6 | --- | 6 | 41,5 | | SNFO-06S | 0 | 6 | 6 | 41,5 | | SNFO-0810 | 8 | --- | 8 | 48 | | SNFO-1210 | 12 | --- | 12 | 59,5 | | SNFO-12S | --- | 12 | 12 | 59,5 | | SNFO-0610-6S | 6 | 6 | 12 | 59,5 | | SNFO-1810 | 18 | --- | 18 | 76 | | SNFO-18S | --- | 18 | 18 | 76 | | SNFO-0610-12S | 6 | 12 | 18 | 76 | | SNFO-2410 | 24 | --- | 24 | 93 | | SNFO-0610-18S | 6 | 18 | 24 | 93 | | SNFO-1210-12S | 12 | 12 | 24 | 93 |
Варианты - Больше схем для сигнального провода
- 5A, 10A провода доступны
- Больше длины руководства в наличии
- Мощность и комбинации сигнала
- Свинцовые выходы ротора и статора
- Кисть из золотого сплава, позолоченные кольца
- IP65, IP68 опционально
- Монтажный фланец является необязательным
|
|
|
SNFO серии
