LED, автоматический станок для монтажа ИС

Модель LED600





Ввести

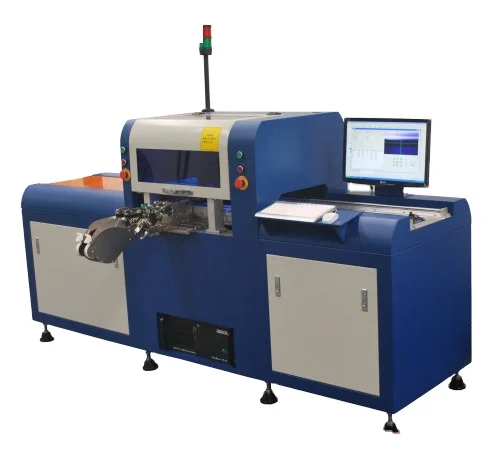

LED 600-это профессиональная машина для установки светодиодов с высокой скоростью и высокой точностью. Он достигает светодиодных плат высокой громкости сборки,



Характеристика

1 плата водительской системы использует высокоточный шаговый двигатель, управляющий промышленным ремнем, сотрудничая с прецизионной направляющей для достижения улучшения точности размещения и скорости вождения

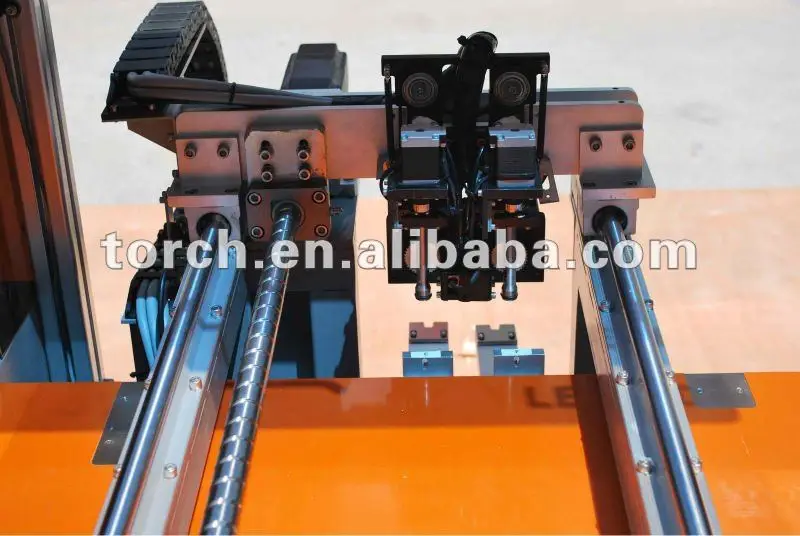

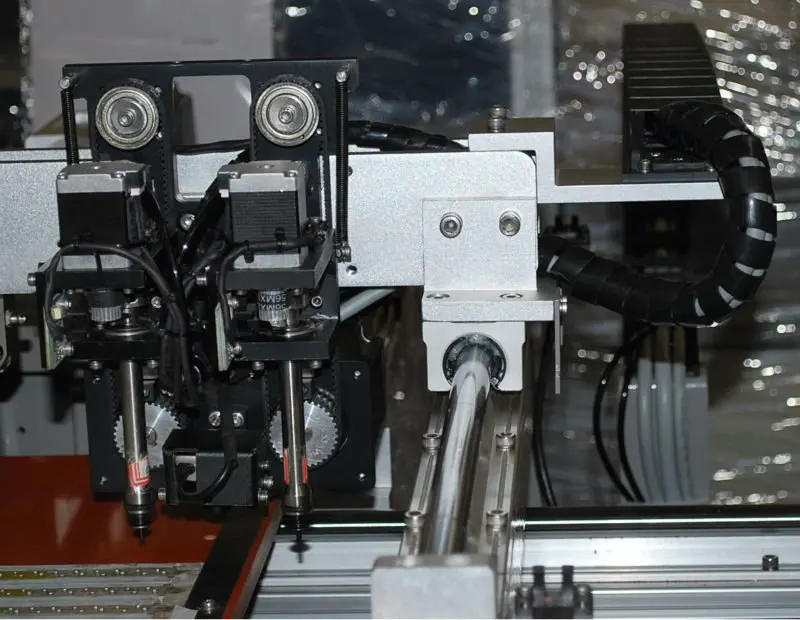

2. Система управления монтажной головкой использует серводвигатель, вместе с высокоточным шариковым винтом для достижения завершения сбора и размещения светодиодных компонентов.

3 2 группы монтажной головки повышает эффективность производства на 60%, чем 1 группа.

4 визуальное Программирование автоматически, без входных координат компонентов вручную. Программирование простое, легко для начинающих.

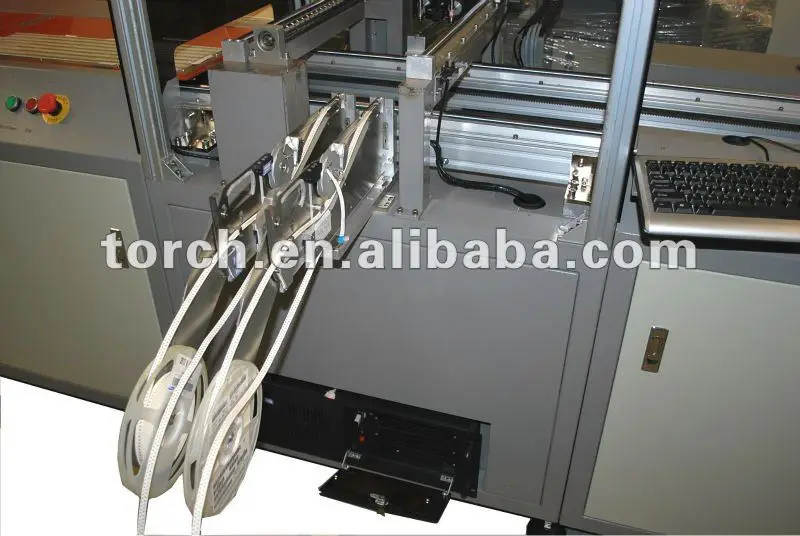

5 различных размеров фидера могут удовлетворить различные требования светодиодного крепления.

6. Экономичная машина для светодиодных чипов наиболее подходит для производства светодиодов большого объема.

7 вся машина контролируется промышленным компьютером с профессиональным программным обеспечением, проста в эксплуатации и использовании.

8 легко импортировать данные САПР печатной платы.

9 стабильный и простой для завершения программирования и размещения светодиодной панели

10 координат панели могут быть отображены в программное обеспечение, тонкая регулировка для этих координат для достижения высокой точности размещения.

11 пространство панели может быть настроено в программное обеспечение, все координаты размещения компонентов будут отображаться в соответствии с пространством панели, и панели, которые не нужно монтировать, могут быть выбраны.

12 если плата имеет проблемы с качеством изготовления, LED600 может сместить место детали для точного монтажа.

13 программного обеспечения может достичь автоматически двойной функции крепления головки.

14 программное обеспечение увеличивает лимит обнаружения оси XYZ при движении

15 программное обеспечение увеличивает функцию изменения скорости 6 классов, вы можете проверить лучшую настройку скорости в соответствии с таблицей проверки расстояния и сделать регулировку скорости, которая может увеличить стабильность в течение длительного времени использования.

16 платформа PCB имеет функцию вакуумного поглощения, которая может помочь большому размеру печатной платы точно расположить, улучшить точность размещения. Между тем, он может завершить мягкую гибкую световую полоску (FPC) положения и крепления.



Стандартная конфигурация

1. Промышленный компьютер, 1 комплект
2. Монтажную головку 2 группы
3. Насадка-4 шт.
4. Вакуумная поглощающая Платформа 1 группа



Дополнительные детали

1. Автоматическая подача 8 мм, 12 мм, 16 мм и 24 мм
2. Сопло
3. Промышленный воздушный насос

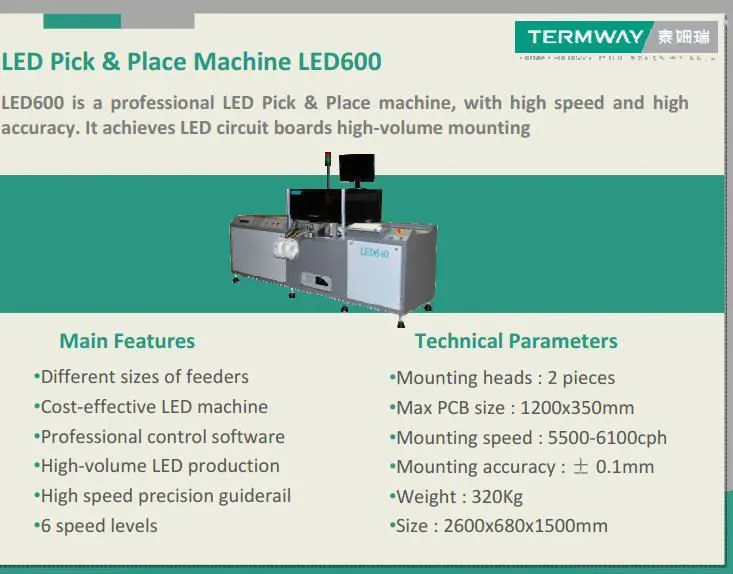

Технический параметр

Модель	LED600
Крепление на голову	Комплект из 2 предметов
Максимальный размер печатной платы	1200*350 мм
Максимальная дальность	Ось X 1500 мм, ось Y 360 мм
Максимальный диапазон перемещения оси Z	10 мм
Типичные скорость монтажа	4500-5500 cph
Макс с креплением	7000cph
Крепление точность	+/-0,1 мм
Метод положения	Оборудование для производства позиции
Компонент в наличии	0603 и выше SMD компонент и светодиод
Программа метод	Автоматический импорт данных/видеозапись/ввод клавиатуры
Ленточный Питатель	8 мм, 12 мм, 16 мм и 24 мм
Кормушка num	2 шт. GF серии фидер может быть установлен
Операционная система	WINDOWS XP
Сжатого воздуха	80 фунтов/кв. дюйм (0,5 МПа)
Блок питания	220 В, 50 Гц, 3 кВт
Вес	320 кг
Измерение	2600*680*1500 мм
