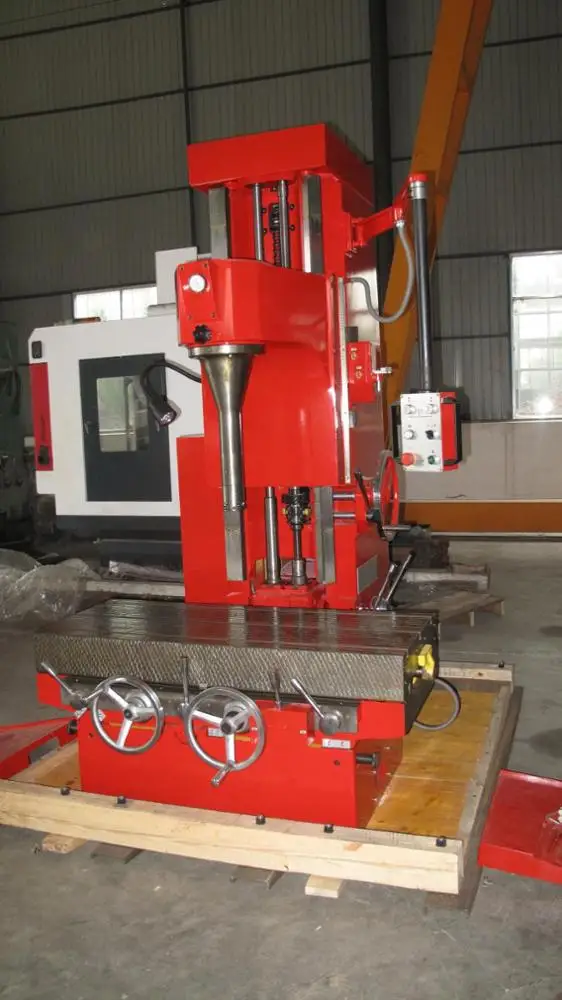

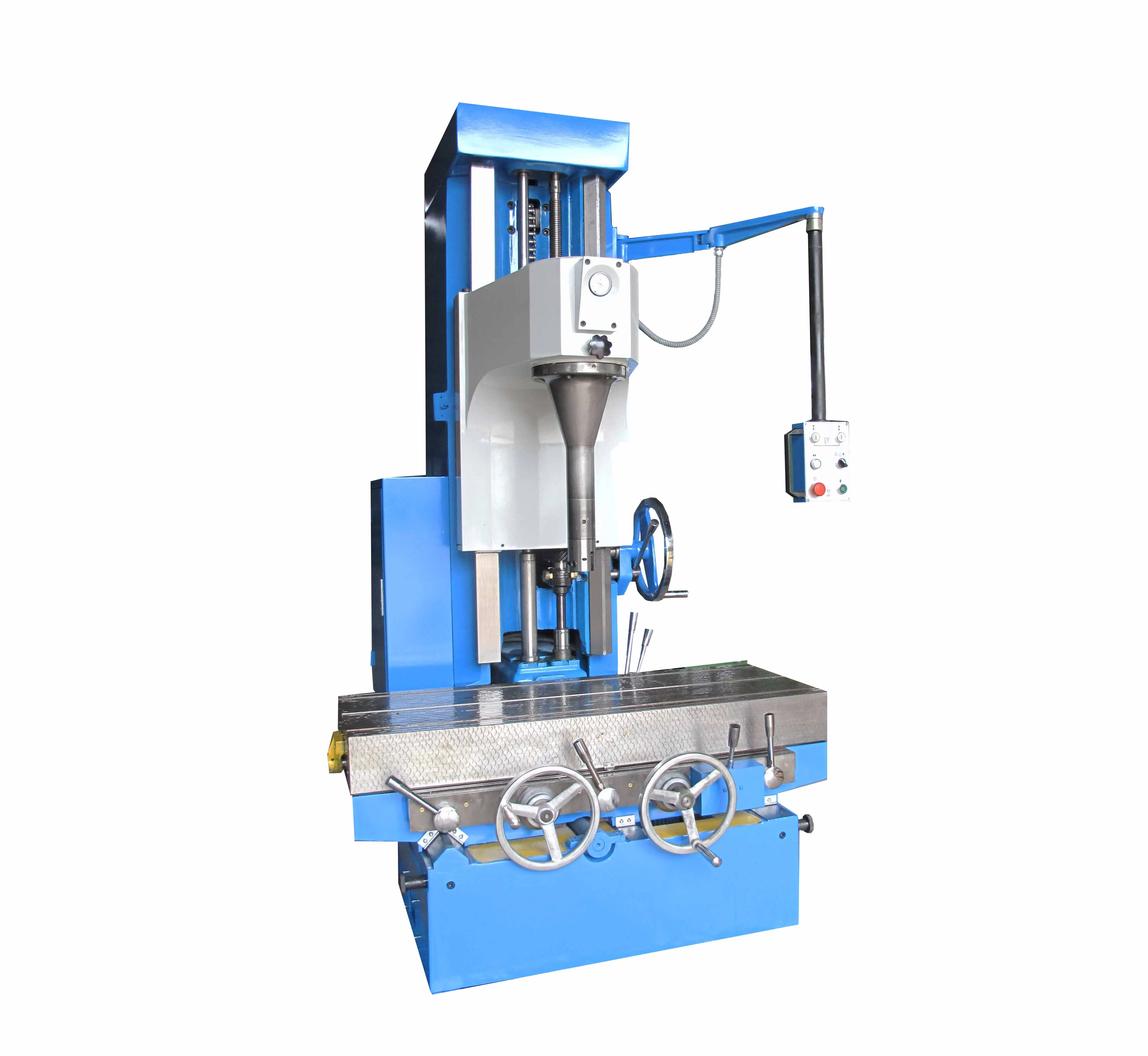

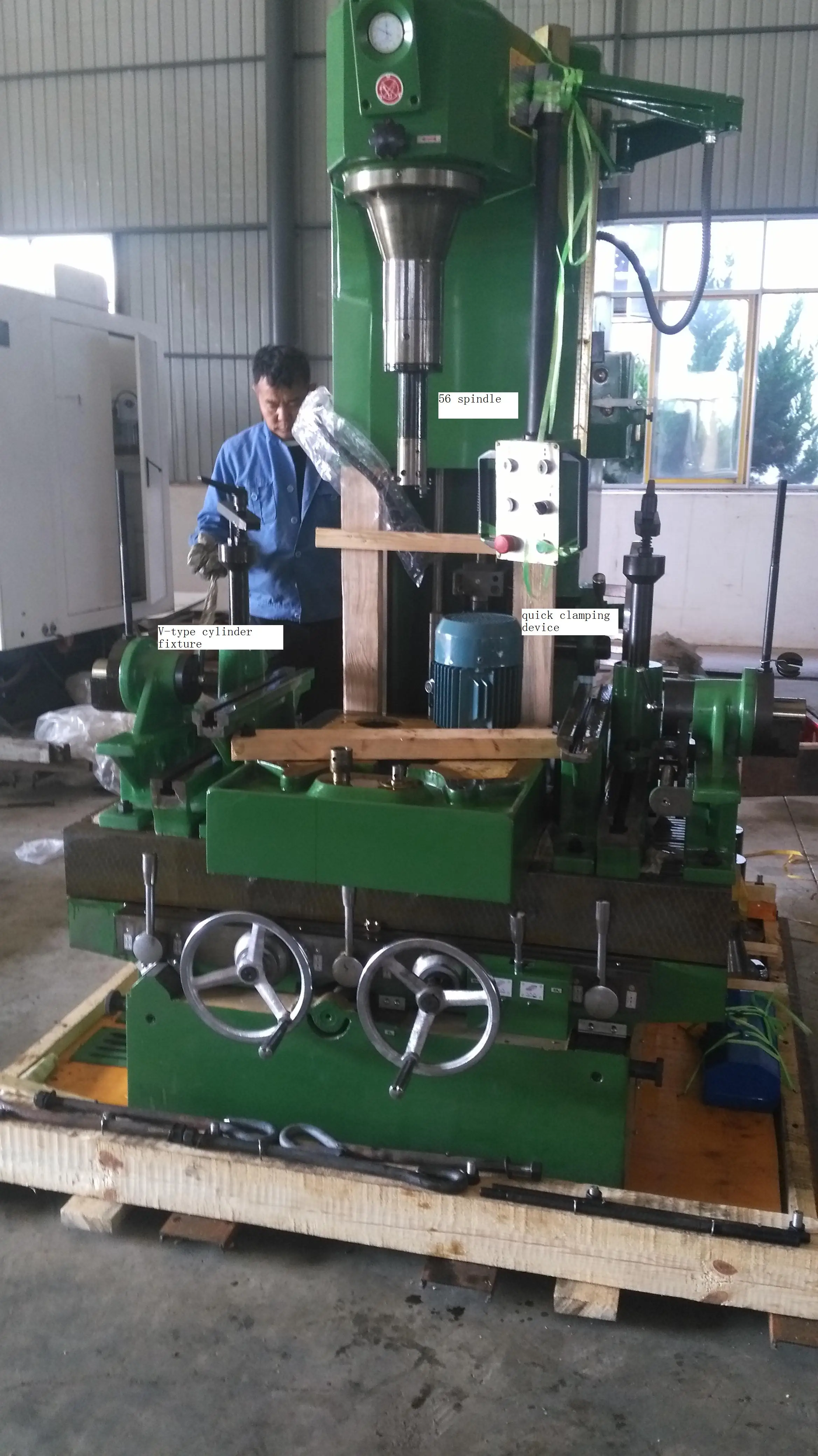

T7220B: цилиндрическая Расточная машина

Максимальный диаметр расточки: Φ200 мм

Максимальная глубина расточки: 500 мм

Основные характеристики:

Скорость вращения шпинделя Уровень 9

Скорость вращения шпинделя (об/мин) 53, 75, 106, 150, 210, 300, 420, 590, 840

Шпиндель питания 4 этап

Подача шпинделя (мм/r) 0,05, 0,08, 0,125, 0,20

Скорость вращения шпинделя 3,9 м/мин

Рабочая Таблица продольная быстрая скорость движения 1,48 м/мин

Точность обработки: IT7

Шероховатость поверхности Ra: 1,6

Основные параметры

Диаметр шпинделя и диапазон отверстий:

Таблица 1 единица измерения: мм

Максимальное движение шпинделя (каретки) 680 мм

Движение шпинделя на маховик Вращение 4 мм

Шпиндель от центра до поверхности колонны 375 мм

Шпинделя для рабочего стола

Не менее 40 мм

Максимальная длина 680 мм

Размер рабочего стола (длина × ширина) 1250 × 500 мм

Верстак t-слот номер 3 Слоты

Рабочий стол продольное движение 900 мм

Стол продольного движения маховик на поворот 6 мм

Рабочий стол горизонтальный Ход 100 мм

Стол горизонтального движения маховик на поворот 3 мм

Рабочий стол Макс занимает 200 кг

Главный привод двигателя

Модель Y100L2-4 B3

Мощность 3Kw

Скорость 1420 (1720) р. П. М

Напряжение 380 В (220 В)

Частота 50 Гц (60 Гц)

Шпинделя быстрая перемещения мотора

Модель Y90S-4 B5

Мощность 1.1Kw

Скорость 1400 (1680) р. П. М

Напряжение 380 В (220 В)

Частота 50 Гц (60 Гц)

Верстак быстро меняющемся мотор

Модель Y801-4 B5

Мощность 0.55Kw

Скорость 1380 (1680) р. П. М

Напряжение 380 В (220 В)

Частота 50 Гц (60 Гц)

Размеры машины размер

(Д×ш×в) 1830 × 1730 × 2260 мм

Машина размер упаковки

(Д×ш×в) (внутренний) 1730 × 1830 × 2500 мм

(Экспорт) 1730 × 1830 × 2270 мм

Вес нетто машины 3300 кг
