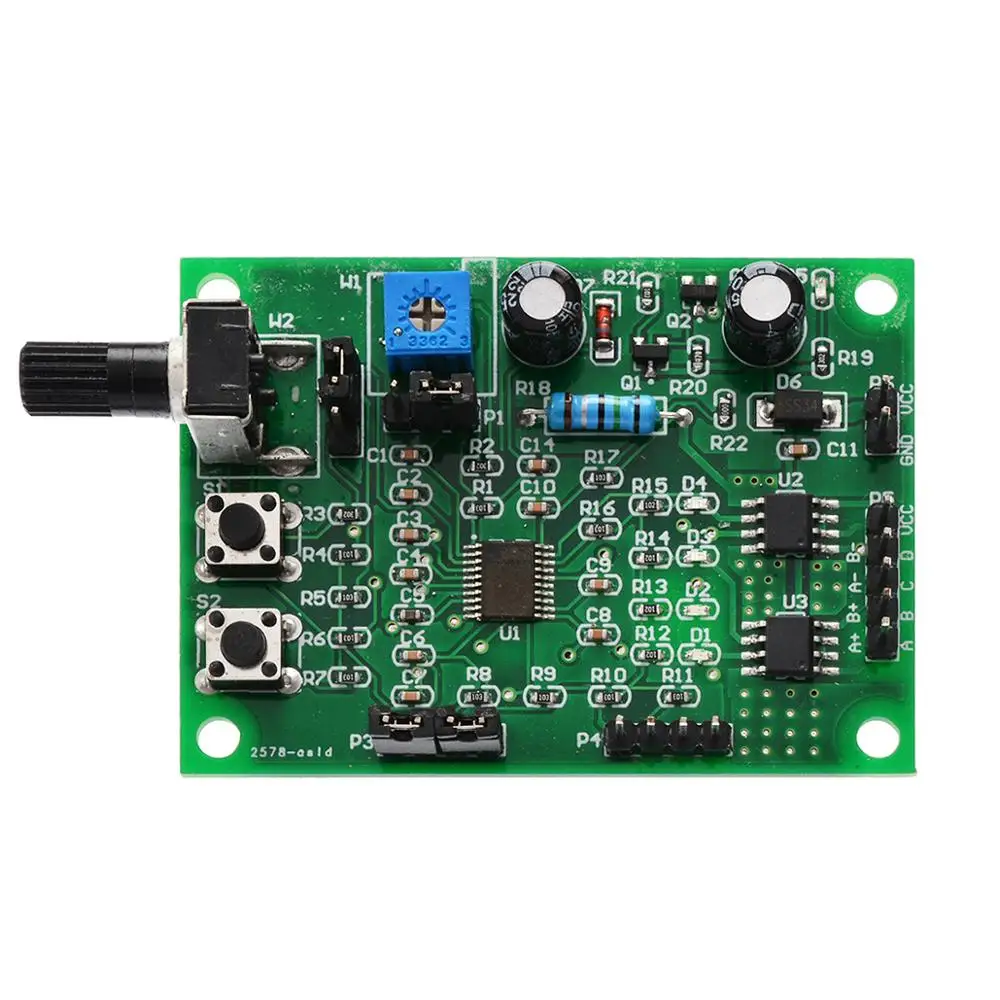

1. Стандартный режим 1: S1 кнопка старт/стоп, S2 вперед и назад Кнопка, W2 потенциометр контроль скорости. Если предел разворота не требуется, два концевые выключатели может быть подсоединено во время использования P3 ПИН-кода, и мотор движения вала крепится с помощью связаться с нами, так что двигатель возвратно-поступит в пределах хода между двумя ограничительными переключателями.
2. Стандартный режим 2: S1 вперед кнопка пуска, S2 меняется на кнопку пуска, нажмите любую кнопку, чтобы остановить. W2 регулировка скорости потенциометра. Если требуется ограничитель, два ограничительных переключателя могут быть подключены к контакту P3, так что двигатель перестанет двигаться, когда он коснется концевого переключателя, И двигатель повернет назад после нажатия противоположной кнопки.
3. Пробежки режим: S1 нажимает на вперед, вращение, релизы стоп-сигнал, S2 нажимает на обратного вращения, релизы стоп-сигнала и W2 потенциометр регулирует скорость. Если требуется ограничительный стоп, верхний ограничительный переключатель может быть подключен к P3.
4. Автоматический туда и обратно режим: S1 запуска и остановки, S2 восстанавливается, W2 потенциометр скорости и W1 потенциометр регулирует Автоматическая круглая упаковочная машина туда и обратно. После запуска двигатель автоматически бежит назад и вперед в пределах количества шагов, отрегулированных W1.
Посылка включает в себя:

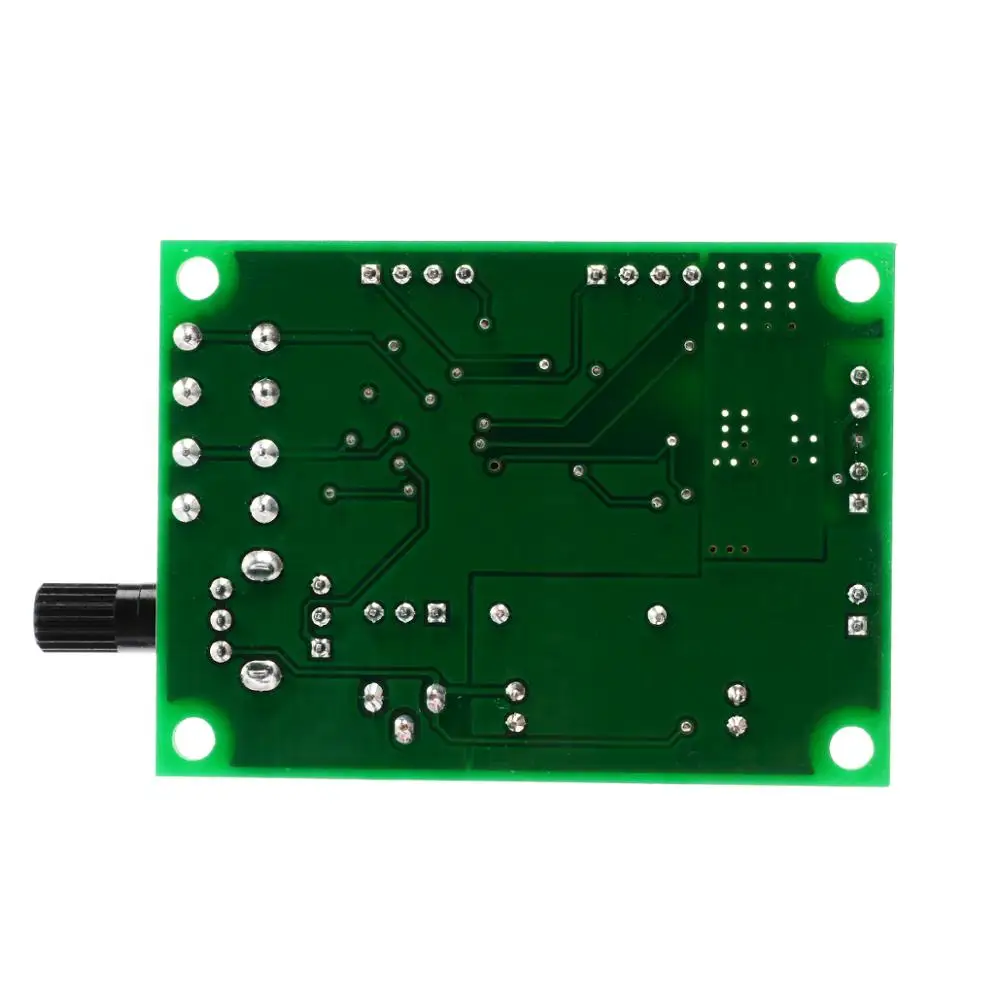

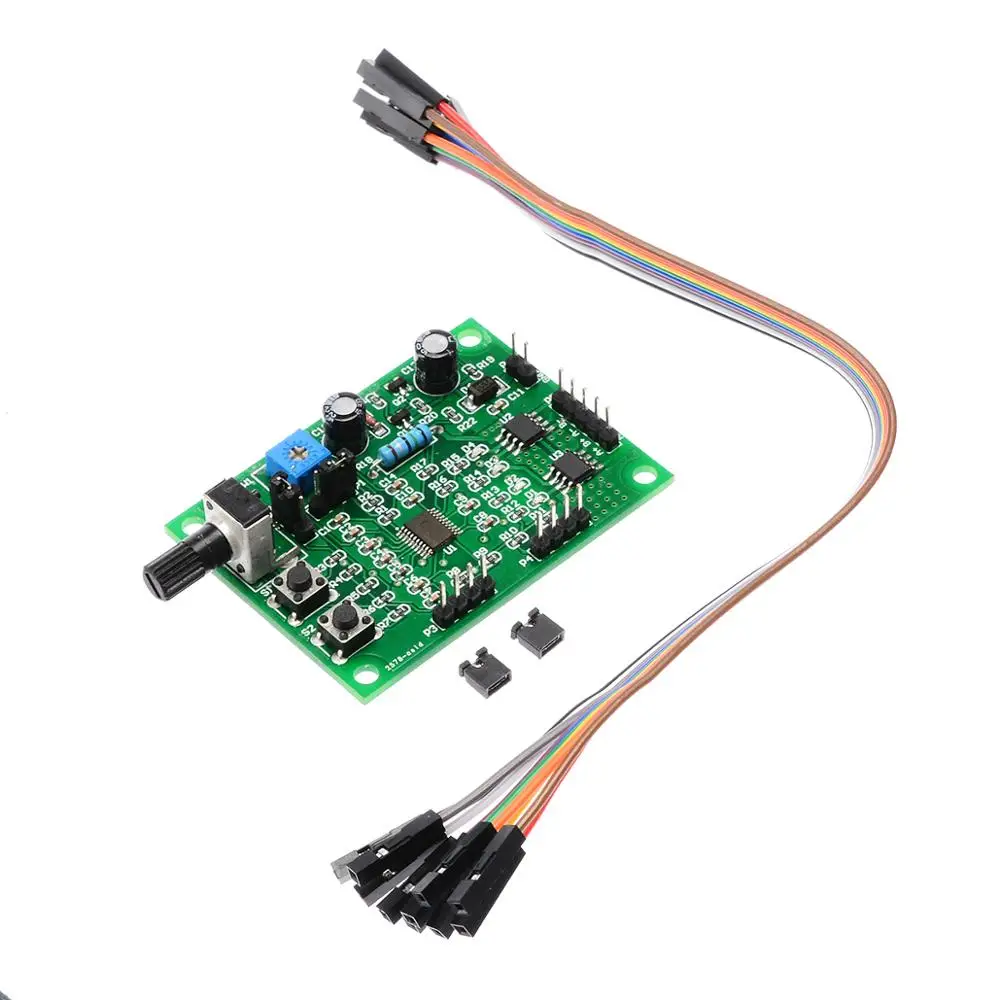

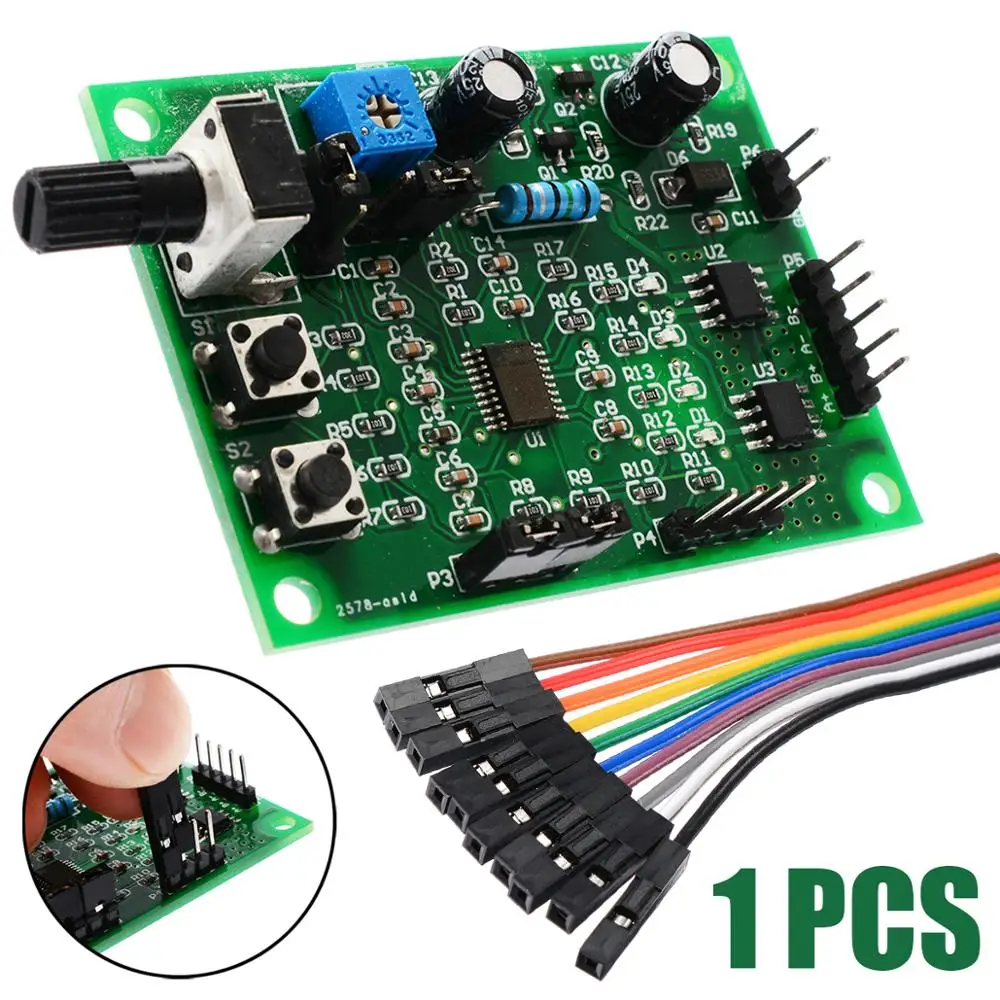

Плата драйвера шагового двигателя-1 шт.
