Технические показатели:

(1) Рабочее напряжение: Широкий диапазон dc10v-dc50v рабочего напряжения

(2) мощность управления: 0,01-2000 Вт (большой мгновенный пусковой ток 40А, длительный рабочий ток должен управляться в пределах 20А)

Различные рабочие напряжения соответствуют различным уровням управления следующим образом: при рабочем напряжении 12 В * 40А = 480 Вт

В тех случаях, когда рабочее напряжение составляет 24В * 40A = 960W

При рабочем напряжении 36 в * 40А = 1440 Вт

При рабочем напряжении 40 в, 40 в * 40А = 1600 Вт

При рабочем напряжении 50 В, 50 в * 40А = 2000 Вт

(3) Статический ток: 0.025a (статический ток не будет превышать 25ma, когда рабочее напряжение DC10V к DC50V)

(4) рабочий цикл ШИМ: 5%-

(5) Частота ШИМ: 12 кГц

(6) Рабочая температура: -20-40 (температура окружающей среды: -20 °C до-40 °C выше нуля) этот управляющий имеет Промышленное Качество и может работать стабильно в среде ниже нуля ° c. Управляющий общим коммерческим классом не может работать стабильно ниже нуля ° c.

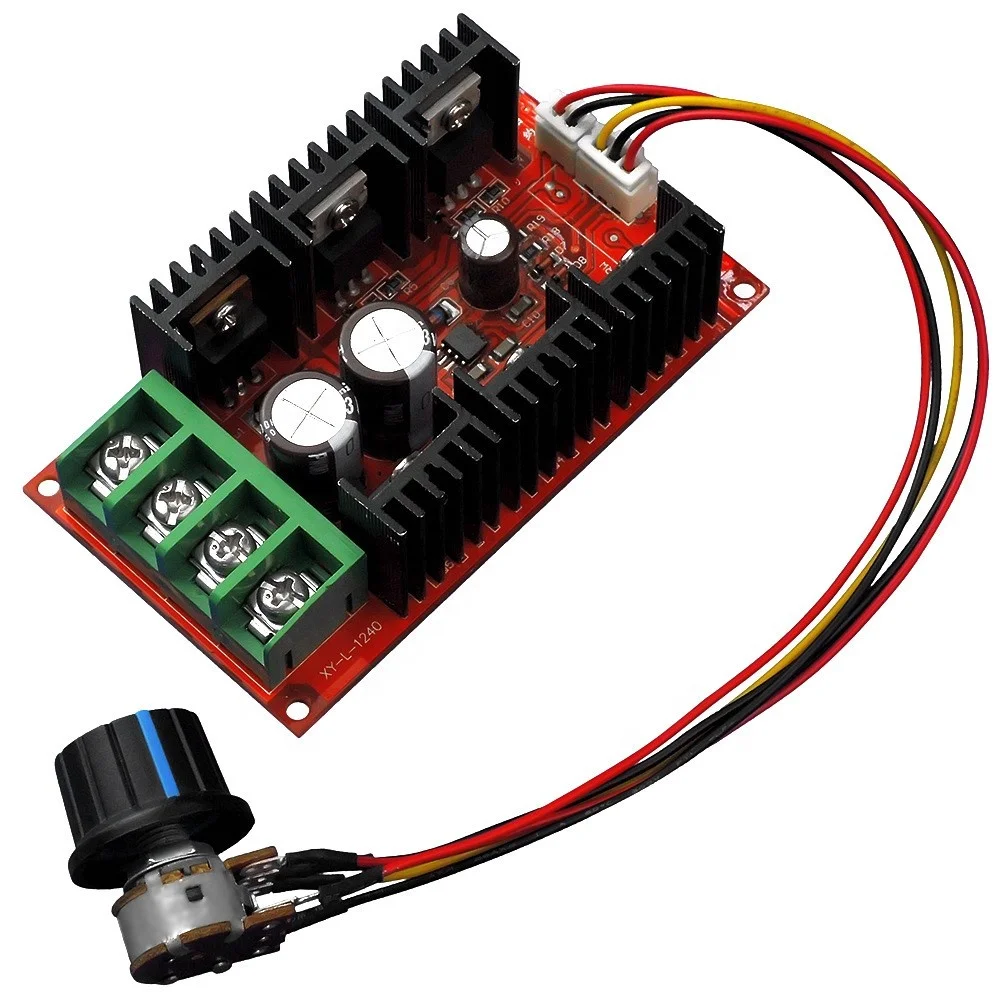

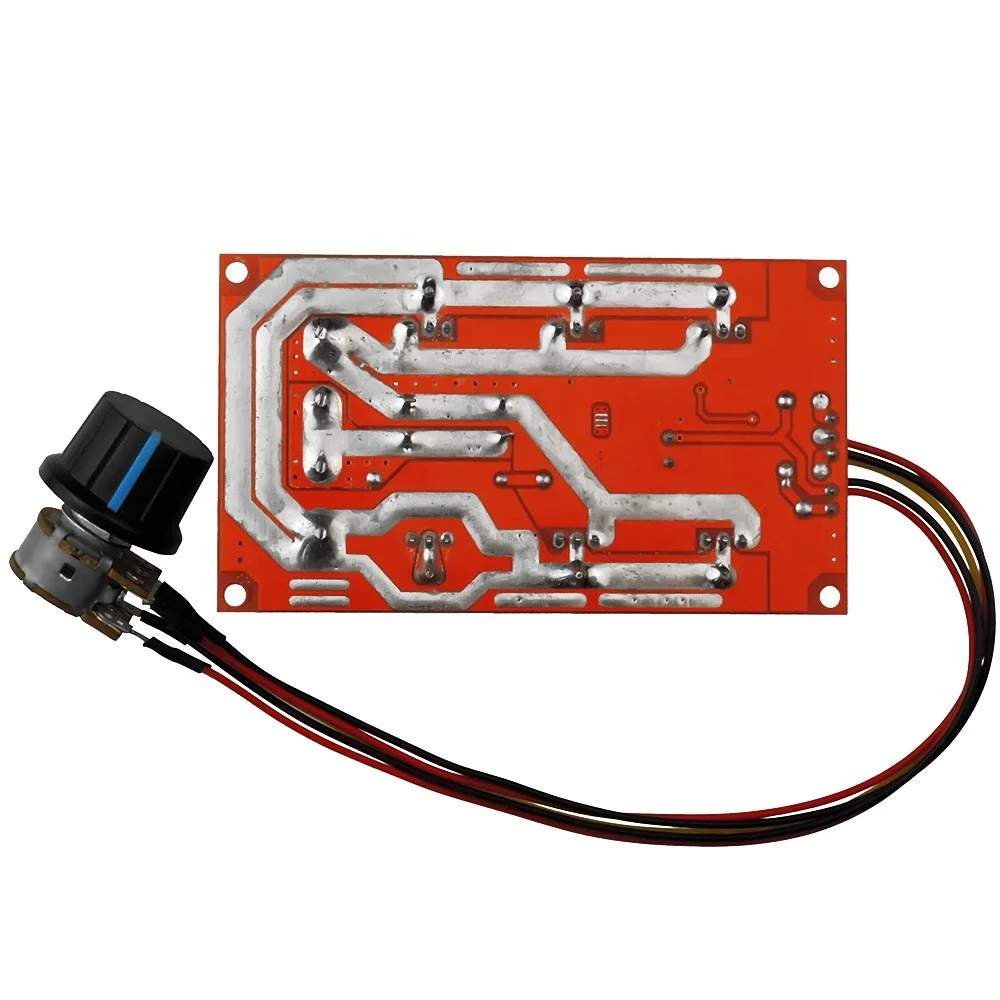

(7) размеры печатной платы: длина 90 мм, Ширина 51 мм, Высота Прибл. 30 мм (за исключением регулирующей части потенциометра)

Описание:

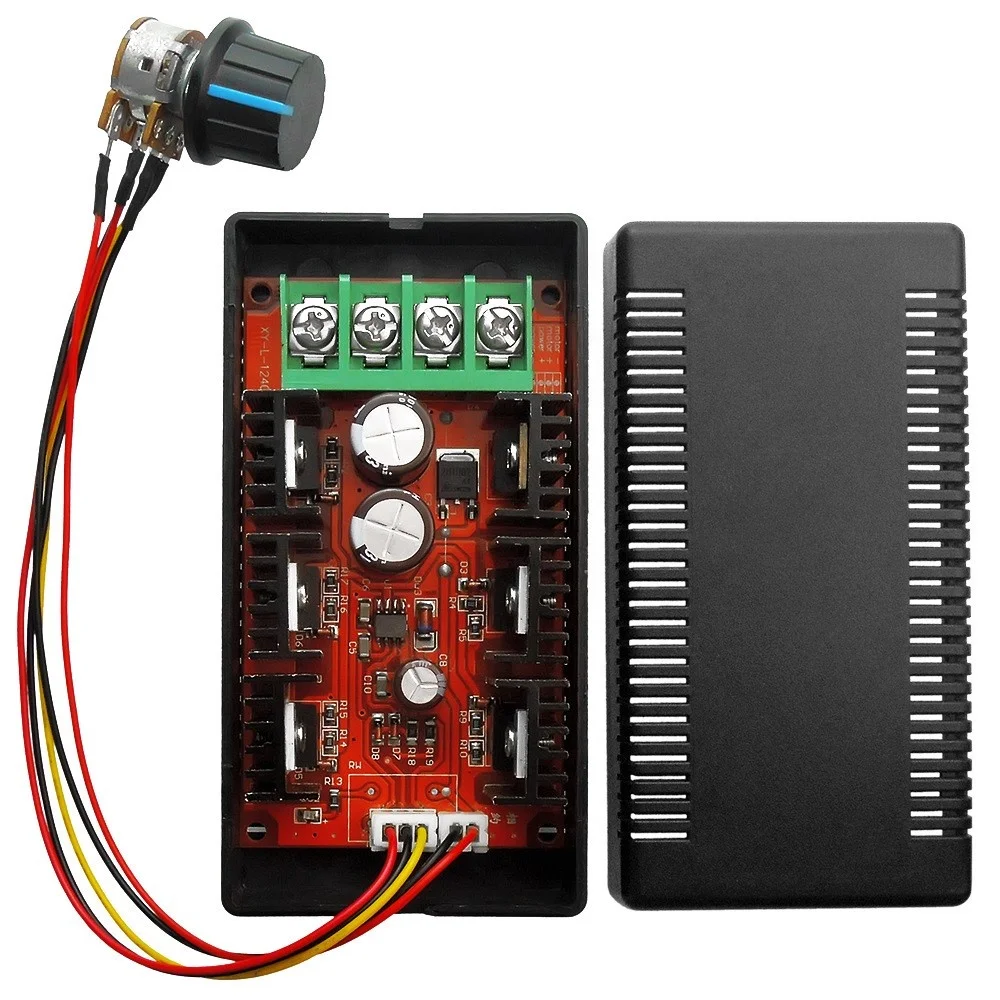

1. При доставке потенциометр удаляется и помещается в корпус, чтобы предотвратить повреждение продукта во время транспортировки.

2. При проводке обратите внимание на положительный и отрицательный источник питания, не должно быть обратного подключения, обратное соединение эквивалентно короткому замыканию, ток очень большой, мгновенно сгорит правитель. Пожалуйста, следуйте инструкциям рядом с терминалом.

3. Управляющий является управляющим пост. Тока, и источник питания должен быть в пределах 9-50 В.

Основное применение:

1, все виды общей скорости двигателя щетки постоянного тока

2. Регулирование скорости двигателей для различных типов автомобилей (регулирование скорости автомобильного вентилятора охлаждения, автомобильного вентилятора, автомобильного стеклоочистителя и автомобильного вентилятора кондиционера)

3. Регулирование скорости конвейерной ленты производственной линии, вытяжного вентилятора трубопровода, беговой дорожки, параллельное регулирование скорости нескольких компьютерных вентиляторов и электронных вентиляторов.

4. Затемнение различных ламп постоянного тока и регулировка температуры различных нагревателей постоянного тока.
