DM856-Цифровой Драйвер шагового двигателя с низким уровнем шума. С самыми последними 32-бит DSP технология, пользователи могут установить произвольные подразделение в 512 и произвольных текущее значение в пределах номинального тока, которые могут удовлетворить потребности применения в большинстве случаев. Из-за использования встроенной технологии микро-разделения, даже в условиях низкого разделения, она может достичь эффекта высокого разделения. Он работает плавно на низких, средних и высоких скоростях и имеет супер-низкий уровень шума. Драйвер интегрирует функцию автоматической настройки параметров, которая может автоматически генерировать оптимальные рабочие параметры для различных двигателей и максимизировать производительность двигателя.
Описание привод функции
Функция
Описание деятельности
Настройка номера микроступенчатого уровня
SW5-SW8, четыре dip-переключателя, используются для выбора 16 микроступенчатых уровней в общей сложности. Выберите правильный уровень микро-шагового действия в соответствии с панелью привода и убедитесь, что диск не действует во время установки.
Выходной ток установка
SW1-SW3, три dip-переключателя, используются для выбора 8 уровней выходного тока в общей сложности. Пожалуйста, обратитесь к описанию панели привода для определенной настройки выходного тока.
Авто полу перегрузок по току
Функция автоматического полу-тока привода может быть установлена через SW4. "ВЫКЛ" означает, что Ток холостого хода установлен как половина рабочего тока, В то время как «on» означает, что ток холостого хода равен текущему. Для общего назначения SW4 должен быть выключен для более низкого нагрева и более высокой надежности двигателя и привода. Ток уменьшается наполовину автоматически около 0,4 с после остановки импульсного поезда. Фактическое значение 60%, теплотворная способность теоретически уменьшена до 36%.
Интерфейс сигнала
PUL + и PUL-это положительные и отрицательные клеммы контрольного импульсного сигнала соответственно; DIR + и DIR-положительные и отрицательные клеммы направленного сигнала; и ENA + и ENA-положительные и отрицательные клеммы включения сигнала.
Интерфейс мотора
A + и A-это положительные и родительные клеммы фазы-обмотки шагового двигателя; и B + и B-положительные и родительные клеммы фазы-B обмотки шагового двигателя. Двигатель может работать в обратном направлении при обмене фазами A и B обмоток.
Интерфейс питания
Источник питания постоянного тока принимается. Диапазон рабочего напряжения DM856 рекомендуется быть 20-70 В постоянного тока, а источник питания более 80 Вт.

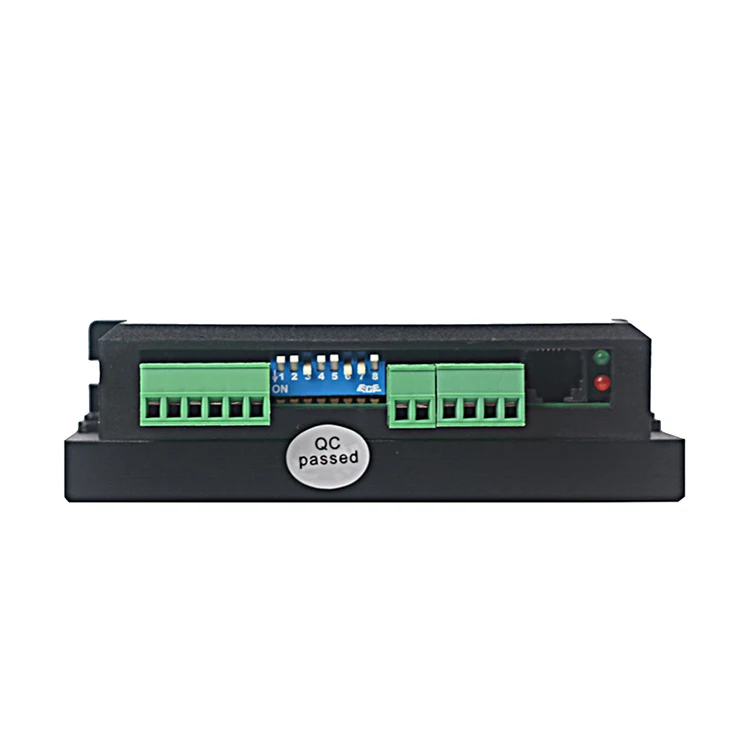

Индикатор
Привод имеет два индикатора: зеленый, индикатор питания и мерцает на мощности привода; красный, индикатор неисправности и мерцает в случае перенапряжения и перегрузки по току. Красный индикатор выключается только при удалении неисправности. Неисправность диска может быть удалена, только когда диск включен и включен снова.
Инструкции по установке

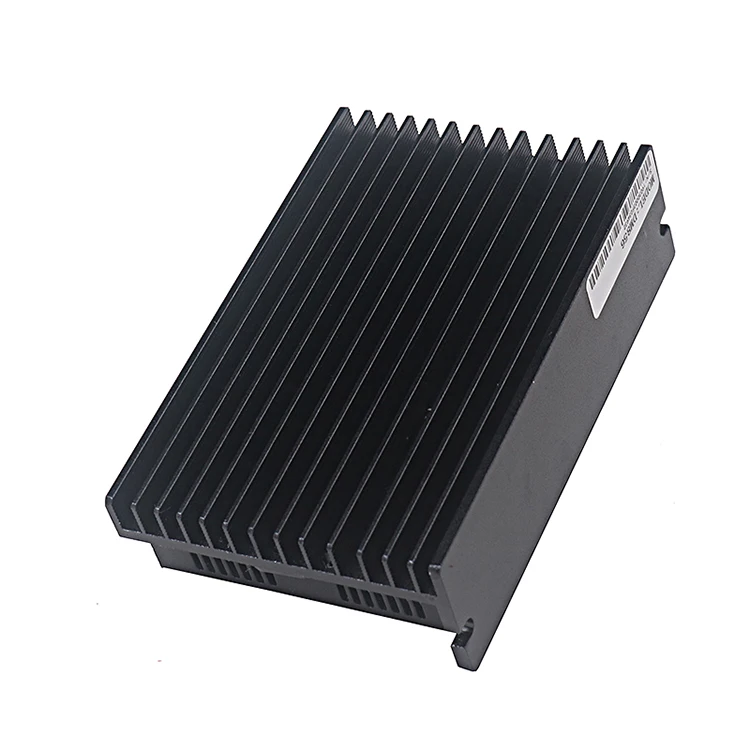

Размер драйвера составляет 118X75,5X33 мм, а расстояние между монтажными отверстиями-112 мм. Он может быть установлен горизонтально и вертикально. Рекомендуется вертикальная установка. При установке, он должен быть плотно прикреплен к металлическому шкафу, чтобы облегчить тепловыделение.

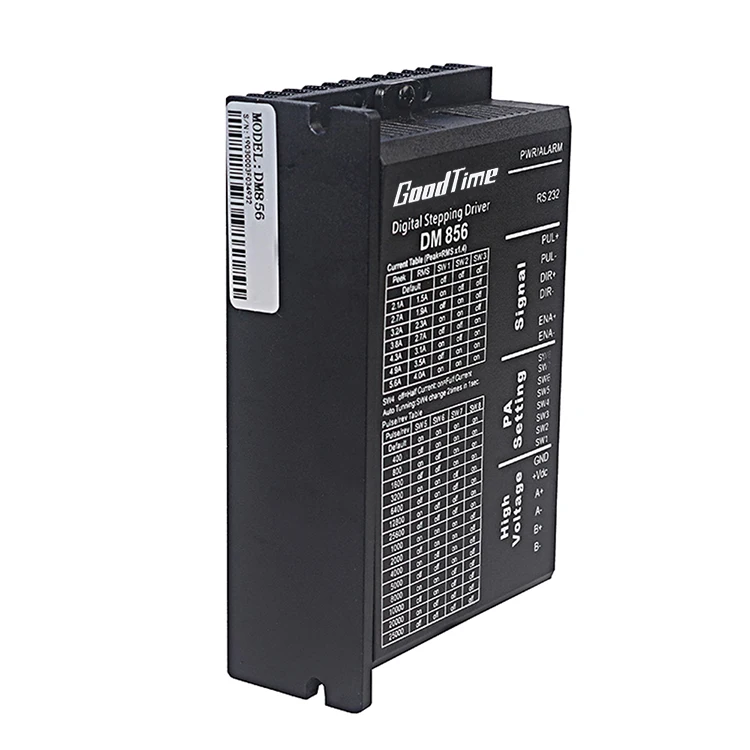

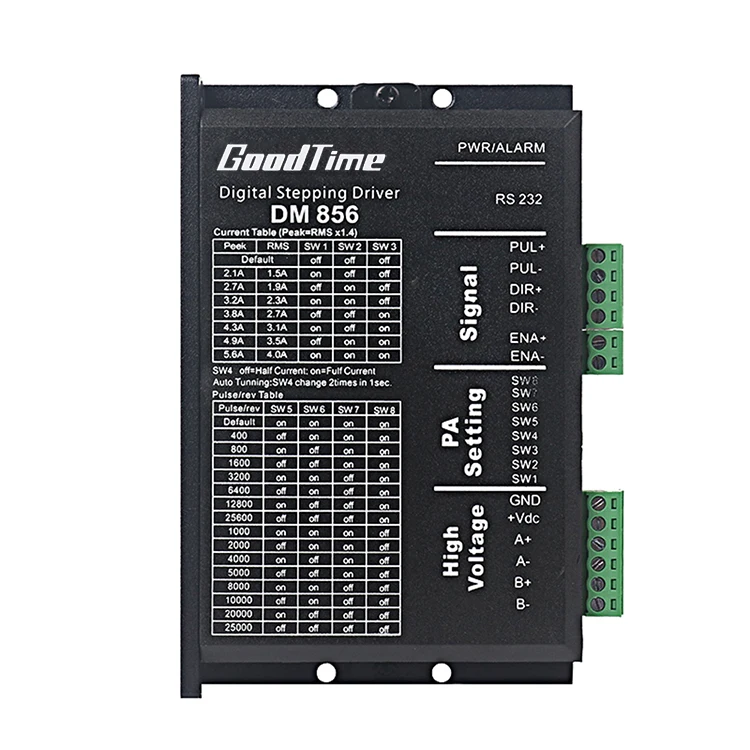

Технические данные
DM856 драйвер используется 8-битный циферблат переключатель для того чтобы установить подразделение точность, динамическая сила тока и перегрузок по току/полный перегрузок по току.
Подробное описание:
Рабочая сила тока окружающая Обстановка:
Выходной максимальный ток
Справочная ток
SW1
SW2
SW3
По умолчанию
Off
Off
Off
2.1A
1.5A
На
Off
Off
2.7A
1.9A
Off
На
Off
3.2A
2.3A
На
На
Off
3.8A
2.7A
Off
Off
На
4.3A
3.1A
На
Off
На
4.9A
3.5A
Off
На
На
5.6A
4.0A
На
На
На
Микроступенчатая Настройка разделения:
Шаг/оборотов
SW5
SW6
SW7
SW8
По умолчанию
На
На
На
На
400
Off
На
На
На
800
На
Off
На
На
1600
Off
Off
На
На
3200
На
На
Off
На
6400
Off
На
Off
На
12800
На
Off
Off
На
25600
Off
Off
Off
На
1000
На
На
На
Off
2000
Off
На
На
Off
4000
На
Off
На
Off
5000
Off
Off
На
Off
8000
На
На
Off
Off
10000
Off
На
Off
Off
20000
На
Off
Off
Off
25000
Off
Off
Off
Off
Размеры установки:
Вид спереди установки вид сбоку установки
Примечание: рекомендуется использовать Боковое крепление, эффект тепла лучше!

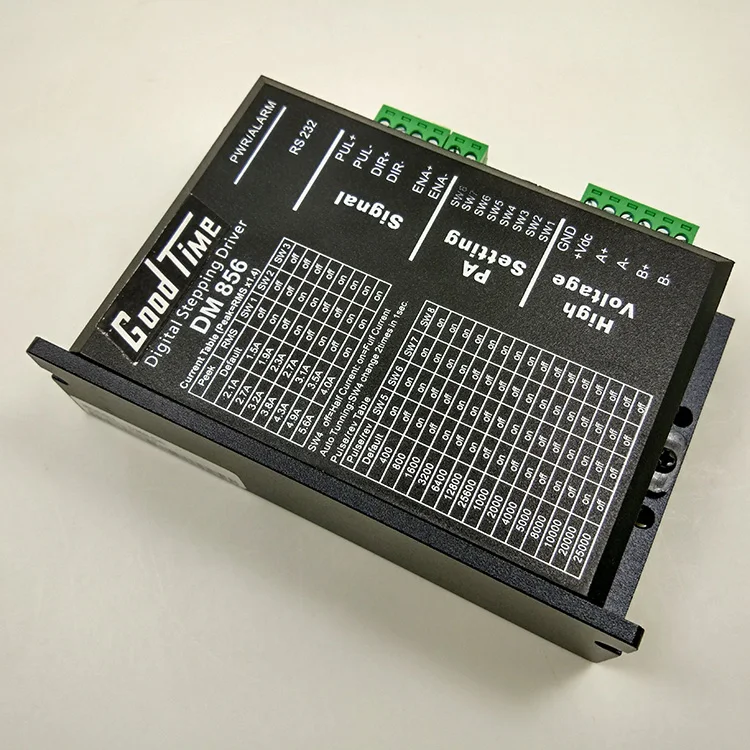

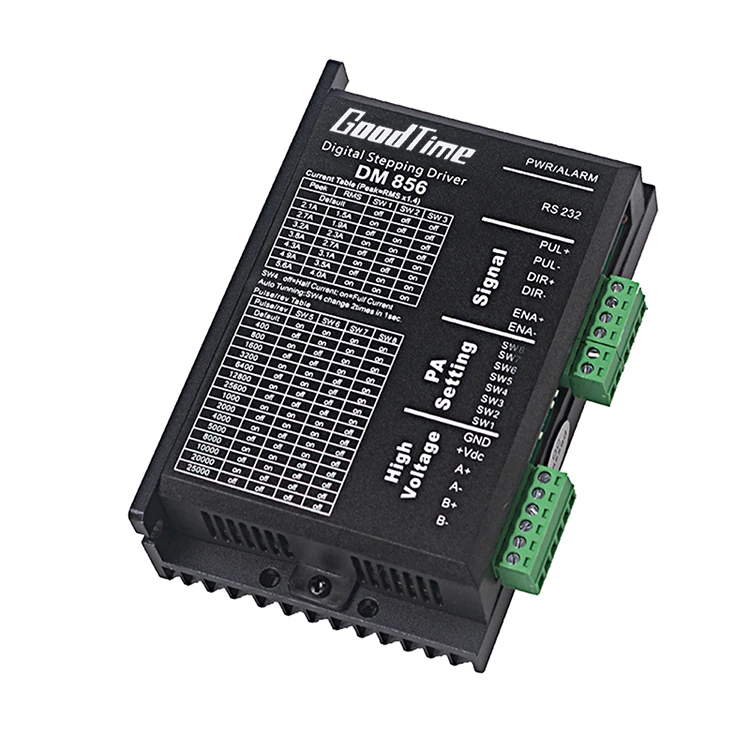

Подробное изображение
Высокопроизводительный цифровой Драйвер шагового двигателя на основе DSP с усовершенствованным алгоритмом управления.
Низкий уровень шума, низкая вибрация и низкая температура поднимаются!
Автоматическая половина тока, самопроверка, перенапряжение, под напряжением, защита от перегрузки по току.
Бесперебойную работу.
Применение дисплей
Используется в различных больших и средних автоматических оборудованиях, таких как: гравировальный станок, режущий станок, упаковочные машины, оборудование для электронной обработки, оборудование для автоматической сборки и т. Д. пользователи ждут, что применение малошумного и высокоскоростного оборудования будет более эффективным.
