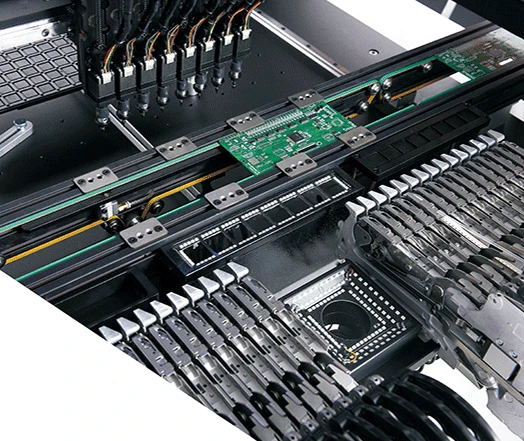

Автоматический PCB погрузчик Машина для размещения SMT может непосредственно поставить печатную готовую печатную плату на дорожку, чтобы осуществить автоматическую загрузку платы, прицеливание, размещение и монтаж. Поддерживает мульти-кормушки: максимум 80 кормушек. Размер стандартного IC лотка, кормушки для труб, палки-кормушки можно регулировать.

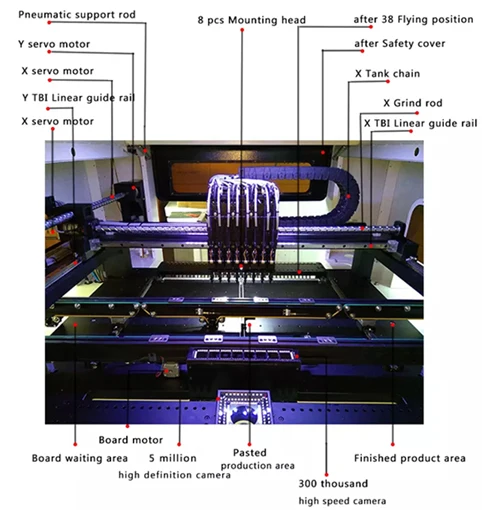

Синхронный удостоверяющих личностьВосемьКомплекта камеры Устройство для размещения SMT оснащено 10 камерами: одной меткой, одной высокоточной камерой и 8 высокоскоростными камерами. Он может осуществить синхронную идентификацию 8 головок для обеспечения скорости и точности монтажа. Стандартная конфигурация 16 высокоточных всасывающих насадок JUKI.
Серво система SMT расстановка машина оснащена системой сервопривода, импортируемые из Panasonic, Япония, с высокой точностью и стабильностью, чтобы обеспечить 24-часовой устойчивости.
Цепь Он принимает стойкую к высоким давлением и износостойкую цепь сопротивления, которая является таким же типом, как и одна из импортных машин. Цепь сопротивления может выдерживать тысячи раз стойкого давления.
Трек Он принимает Высокоточный трек из TBI Тайвань, который имеет низкий уровень шума и высокую точность для обеспечения точности чипов BGA.
Конвейер Эта машина для размещения SMT может быть автоматически подключена к конвейеру, который может переносить печатную плату на паяльную машину SMT reflow без ручного ассистента, тем самым экономя затраты на рабочую силу.
Технический параметр
Спецификация
Кол-во кормушки
64 или 80
XYZ привод направляющая
Высокоточный сверхмощный прямой направляющий рельс TBI
Количество камер
10
Количество головок
8
Средняя мощность
700W
Автоматическая доска
Трехступенчатый трек
Руководство
Винтовая направляющая
Максимальная скорость монтажа
15000 штук/в час
Средняя скорость крепления фактического сопротивления
12000 штук/в час
Максимальный объем перемещения по оси Z
20 мм
Максимальные характеристики электросети зона доски
500 × 450 мм
Точность позиционирования
0,01 мм
Диапазон буфера всасывающего сопла
4,5 мм
Вес
750 кг
Измерение
1420*1370*1350 мм
Блок питания
110V/220 В пер. тока, 50/60 Гц
Сжатого воздуха
0,5-0.6Mpa
Приводной двигатель
Panasonic servo Мотор
Движения управляющее устройство
Высокоскоростной DSP привод Panasonic
Режим распознавания
Одновременное распознавание восьми головок
Вакуумный источник всасывающего сопла
Высокоскоростной ВКЛ-ВЫКЛ вакуумный генератор с вакуумным выключателем
Операционная система
Полностью автоматическая операционная система для монтажа чипов.
Независимо Разработанный нами на базе операционной системы Windows
Поддерживает windows xp, win7
Элемент угол
Синхронное вращение на 0-360 ° во время движения
Режим работы X/Y
Интеллектуальная кривая линейного ускорения и торможения
Опорная точка позиционирования
Полностью автоматический (точка знака может быть настроена по желанию)
Не позднее 40*40 мм и расстояние ≥ 0,3 мм (0,5 мм Центр расстояние) NEC и BGA
