Шаговый двигатель с замкнутым контуром nema 34 высокий крутящий момент

Описание и отзывы

Трекер стоимости

Характеристики

Гибридная простая система сервопривода:

1. Исправление ошибок положения и никогда не терять шаги

2. Высокий крутящий момент на высокой скорости

3. Быстрый отклик и идеальное ускорение

4. Автоматическая регулировка тока на основе нагрузки, снижение температуры.

5. Высокая динамическая производительность при ускорении и замедлении, отсутствие вибрации от высокой скорости до нулевой скорости.

6. Частота отклика импульсов может достигать 200 кГц

7. 16 видов микрошагов выбор, самый высокий 51200 микрошагов/rev.





Двигатель Eelctrical параметры:

Модель	Угол поворота	В настоящее время	Сопротивление	Индуктивность	Держательный крутящий момент	Длина мотора	Общая длина	Подходящий драйвер
57HSE2N-D25	1,8 °	4.2A	0,5 ± 10% Ω	1,8 ± 20% mH	2.0N.m	76 мм	97 мм	HSS57
60HSE3N-D25	1,8 °	5.0A	0,45 ± 10% Ω	1,8 ± 20% mH	3.0N.m	88 мм	109 мм	HSS60
86HSE4N-BC38	1,8 °	6.0A	0,45 ± 10% Ω	3,7 ± 20% mH	4,5 Н. М	82 мм	103 мм	HSS86
86HSE8N-BC38	1,8 °	6.0A	0,44 ± 10% Ω	3,7 ± 20% mH	8,0 Н. М	118 мм	139 мм	HSS86
86HSE12N-BC38	1,8 °	6.0A	0,45 ± 10% Ω	5,2 ± 20% mH	12,0 Н. М	156 мм	177 мм	HSS86















Мотор для рисования:

57HSE2N-D25:

60HSE3N-D25:



86HSE4N-BC38, 86HSE8N-BC38, 86HSE12N-BC38:

Драйверы для двигателей:

HSS57/HSS60 Диапазон напряжения: DC24-50V, пиковый ток: 6А

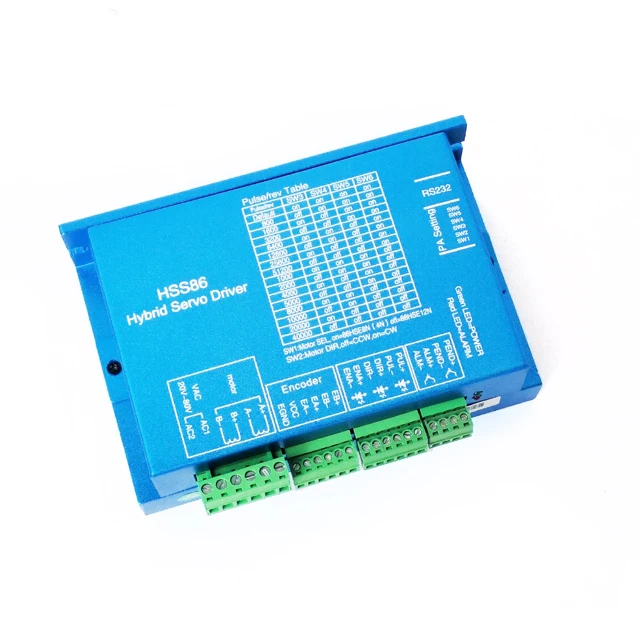

Напряжение HSS86: AC20-80V/DC30-110V, пиковый ток: 8А



Microstep настройки:

Micorstep/rev	SW3	SW4	SW5	SW6
По умолчанию (400)	На	На	На	На
800	Off	На	На	На
1600	На	Off	На	На
3200	Off	Off	На	На
6400	На	На	Off	На
12800	Off	На	Off	На
25600	На	Off	Off	На
51200	Off	Off	Off	На
1000	На	На	На	Off
2000	Off	На	На	Off
4000	На	Off	На	Off
5000	Off	Off	На	Off
8000	На	На	Off	Off
10000	Off	На	Off	Off
20000	На	Off	Off	Off
40000	Off	Off	Off	Off







Схема подключения:

(Мы предоставим кабели для кодировщика, обычно 2 метра, 3 метра, 5 метров и 8 метров на выбор)

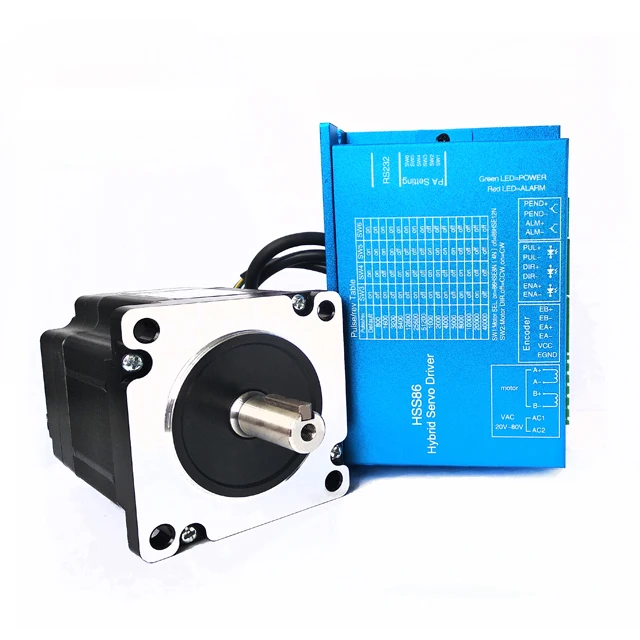

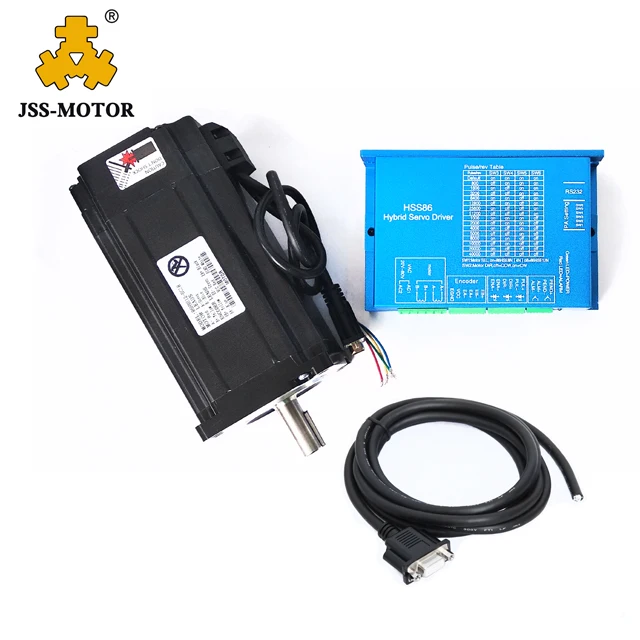

Гибридная Легкая система сервопривода (шаговый двигатель и драйвер с замкнутым контуром)

Более низкая стоимость сервосистемы, но более высокая производительность, чем шаговый двигатель

Лучший выбор для гравировального станка, фрезерного станка с ЧПУ, плазменной резки и другого автоматического оборудования





Время выполнения заказа:

Количество до 50 комплектов у нас в наличии, 51-200 комплектов время выполнения составляет 7 дней.

Способы оплаты:

T/T, Paypal, western union, money gram, L/C можно принять.

Способ доставки:

1) Международная экспресс-доставка DHL и FEDEX 4-7 дней, TNT и ARAMEX 7-10 дней

2) Доставка по воздуху 7-10 дней

3) Доставка по морю, время доставки зависит от порта назначения.

Техническая поддержка:

Мы можем предоставить вам профессиональную техническую поддержку. И гарантия качества нашей продукции составляет 18 месяцев. Также мы принимаем продукты по индивидуальному заказу.
