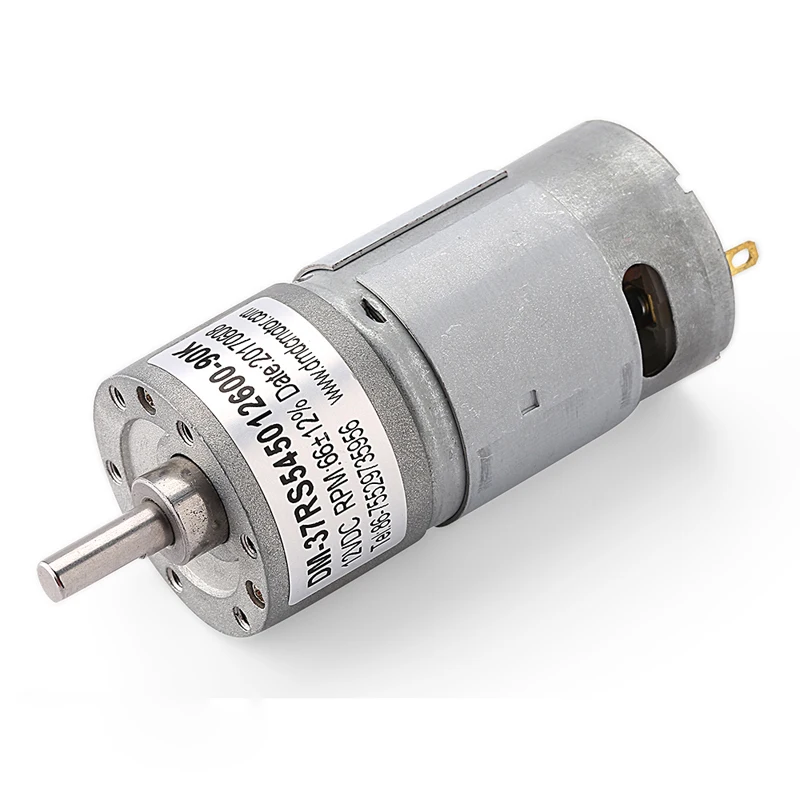

DM-37RS545 24v dc мотор с

DM-37RS545 24 вольтового источника электропитания постоянного тока с редуктором

1. Напряжение: 6VDC,12VDC, 24VDC

2. Типичные области применения: умный прибор, цифровых продуктов, автоматический дверной замок, медицинское оборудование, контроль безопасности, умный дом аппликаторы, роботы,…

3. Круглая коробка передач размер: & phi; С ультратонкой оправой 37 мм * л

4. Крутящий момент: 0.5-20kgf. См

5. Направление: CW CCW

6. Напряжение, скорость, и вал могут быть выполнены по индивидуальному заказу на основе

7. Энкодер 13PPR в наличии

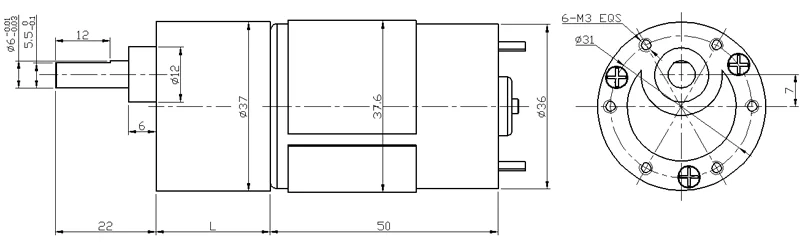

Внешний размер:

Коробка передач передачи данных:



Количество ступеней	2	3	4	5	6	7
Передаточное число	6,8, 10	20,30	61,90	122184270	311414534 552810	1243,1656 2430
Длина редуктора “L” мм	19	22,5	25	27,5	30	31,5
Breaking крутящий момент (кгс. См)	8	10	30	30	40	40
Эффективность коробки передач	81%	73%	65%	59%	53%	48%

Двигательный мотор данные:



Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	MA	Оборот в минуту (r/min)	MA	Оборот в минуту (r/min)	Gf. См	W	Gf. См	MA
DM-545-012-3000	12	≤ 110	3000	≤ 450	2200	100	2,3	≥ 320	≥ 1440
DM-545-012-4500	12	≤ 220	4500	≤ 800	3300	150	5,1	≥ 480	≥ 2400
DM-545-012-6000	12	≤ 350	6000	≤ 1500	4500	200	9,2	≥ 640	≥ 4400
DM-545-024-3000	24	≤ 60	3000	≤ 230	2200	100	2,3	≥ 320	≥ 720
DM-545-024-4500	24	≤ 110	4500	≤ 400	3300	150	5,1	≥ 480	≥ 1200
DM-545-024-6000	24	≤ 150	6000	≤ 750	4500	200	9,2	≥ 640	≥ 2400



Мотор-редуктор для передачи данных:



Модель двигателя	Номинальная Вольт.	Без нагрузки		Нагрузки				Стойло
		В настоящее время	Скорость	В настоящее время	Скорость	Высокий крутящий момент	Выходная мощность	Высокий крутящий момент	В настоящее время
	V	А	Оборот в минуту (r/min)	А	Оборот в минуту (r/min)	Кгс. См	W	Кгс. См	А
DM-37RS5450123000-311K	12,0	0,11	9,9	0,31	7,5	12,2	0,94	50,8	0,96
DM-37RS5450123400-90K	12,0	0,18	36,5	0,79	28,6	12,0	3,52	55,1	2,98
DM-37RS5450124500-121K	12,0	0,23	37,1	0,95	28,7	16,0	4,85	72,0	3,42
DM-37RS5450124500-61K	12,0	0,21	72,6	0,93	58,1	7,1	4,22	35,3	3,77
DM-37RS5450125000-20K	12,0	0,18	244,2	0,89	198,4	2,4	4,82	12,6	3,94
DM-37RS5450126000-30K	12,0	0,29	196,1	1,58	159,4	5,3	8,64	28,2	7,20
DM-37RS5450126000-61K	12,0	0,39	96,8	1,61	76,8	9,5	7,47	45,9	6,33
DM-37RS5450126000-90K	12,0	0,23	64,2	1,37	54,5	12,0	6,71	79,5	7,82
DM-37RS5450243000-184K	24,0	0,05	15,8	0,24	13,1	13,8	1,86	82,0	1,15
DM-37RS5450244500-121K	24,0	0,09	37,3	0,46	31,4	11,2	3,61	70,9	2,45
DM-37RS5450244500-184K	24,0	0,09	23,8	0,48	19,8	21,6	4,39	128,6	2,44
DM-37RS5450246000-534K	24,0	0,14	11,3	0,69	9,2	57,3	5,43	317,8	3,21

Кривой таблицей:

Модель: DM-37RS5450126000-30K



Модель: DM-37RS5450124500-121K

Обратите внимание:

Мотор-редуктор крутящий момент = вождения крутящего момента двигателя • Передаточное отношение * эффективность коробки передач;

Мотор-редуктор скорости = приводной двигатель скорости/Передаточное отношение

Двигатель подробный конфиг могут быть настроены в соответствии с требованием клиента,
Как стабилизатор напряжения, скорости, так же, как длина вала и форма...

Добро пожаловать OEM или ODMПроекты



Изображение продукта

Для офиса





Мастерская



Машины и оборудование для испытаний



Доставка

О нас

Шэньчжэнь дунмин мотор обратную связь о том, что вы хотите, с высоким качеством, expecialized в микро двигатели постоянного тока и редукторный двигатель постоянного тока. С 10-ти летний опыт и профессиональную команду исследования и дизайна, дунмин мотор выделяется в мотор-редуктор рынка в Китае. Мы успешно разработали более 100 серия micro двигатели постоянного тока. Наша продукция широко используется в бытовой техники, аудио/видео продукцию, офисное оборудование, здравоохранения и для салона красоты, медицинское оборудование, Высокая-класс, игрушки, электронные инструменты, электронные товарные, автомобильных деталей и автоматизированные системы.



Вопросы и ответы

• Q: какие виды моторы вы предлагаете?

• A: мы можем предоставить, двигатель постоянного тока, постоянный ток мотор-редуктор, в том числе цилиндрическое зубчатое колесо, предназначено для двигателя, планетарный редукторный двигатель, об/мин DC мотор-редуктор; Напряжения, число оборотов холостого хода, Номинальная частота вращения, номинальный крутящий момент и размер могут быть выполнены по индивидуальному заказу;

• Q: какой у вас срок поставки для образцов и массового производства?

• Ответ: для образцов в том случае, если у нас нет Материал запаса, дата доставки 15-20days; В том случае, если с запасом, производство Дата может быть установлена 3-5days;

• Для массового производства, как правило, расположить в соответствии со списком, ealier сумма вашего заказа, чем быстрее мы произведем в сезона по истечении даты своевременной доставки 25 dasy; занятой сезон нам понадобится более 30 дней с момента получения, если нужно большее количество;

• Q: какие спецификации. Я могу предложить перед тем, как изготовление образцов?

• A: хороший вопросы! Пожалуйста, сообщите нам технические характеристики. ОСтабилизатор напряжения, число оборотов холостого хода, число оборотов холостого хода, номинальный крутящий момент, Размер спец. Также мы пользуемся услугами других служб доставки требования; Мы предоставим вам лучший рекомендуем для вас;

• Вопрос: Есть ли по результатам тестирования или мотор Спецификация в тех случаях, когда я получить образец?

• Ответ: Да, наша компания предоставляет самое по результатам тестирования и спецификация в pdf-файле после того, как образец готов;

Добро пожаловать запрос!
