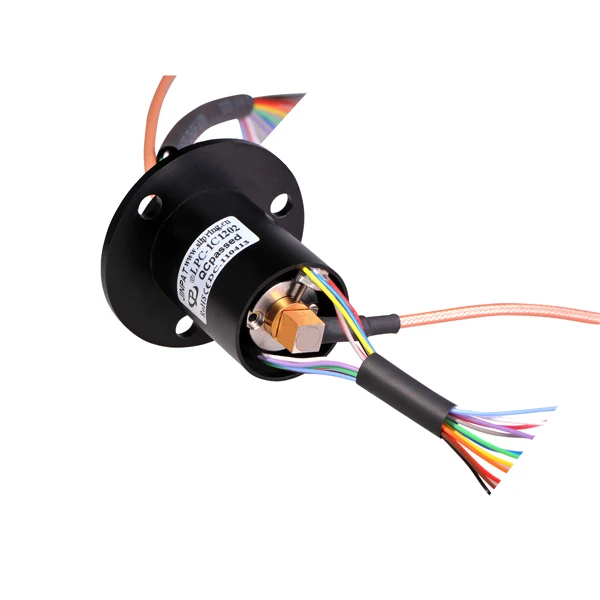

LPC-1C1202-A скользящее кольцо-это специальный блок с радиочастотным коаксиальным разъемом. Пропускная способность может достигать 50 МГц-3 ГГц. Цветные свинцовые провода используются как на статоре, так и на Роторе для упрощения электрических соединений.
С помощью 90 ° V-groove кольцевой конструкции для каждого кольца, LPC-1C1202 обеспечивает более плавную работу, более низкий крутящий момент и более низкий Электрический шум, чем конкурентоспособные кольца скольжения.
Схемы
12
Номинальный ток
2A
Стабилизатор напряжения
240VAC
Прибор для тестирования Диэлектрической прочности
≥500V @ 50 Гц между схемы
Изоляция
100MΩ @ 500VDC
Электрический шум
≤50mΩ
Рабочая скорость
0 ~ 50 об/мин
Контактные данные
Драгоценного металла
Корпус
Алюминиевый сплав
Рабочая температура
-20 ~ + 60 ℃
Влажность
≤60% RH
Спецификация провода
AWG28 #
Частотный диапазон
Постоянного тока ~ 1,5 ГГц
Пропуск частиц
<4dB
Класс защиты
IP54
Продукт Чертеж
Особенности
12 цепей
2 Ампера на цепь, 240 В переменного тока/постоянного тока
Прецизионные шариковые подшипники соответствуют или превышают жизненные требования для большинства коммерческих применений
Золотистый ремешок, золотистый циферблат связаться с нами
Специальное скользящее кольцо с радиочастотным коаксиальным разъемом и высокой частотой
Совместимость с протоколами шины данных
Загерметизированные блоки доступны
Передача тока и сигнала SDI
Гибкие, цветные, посеребренные, тефлоновые® UL свинцовые провода
Передача аналоговых и цифровых сигналов
Преимущества
Передача аналого-цифрового SDI сигнала
Низкий крутящий момент минимизирует бюджет крутящего момента системы
Компактный дизайн, чтобы поместиться в самое требовательное пространство
Гладкая работа с низким электрическим шумом
Упрощенная конструкция системы и высокая производительность
Быстрая доставка срочных требований
360°continuous вращения
Низкий Электрический шум, чем конкурентные кольца скольжения
С высокой пропускной способностью передачи возможности
Варианты
Размещение пользовательских схем непосредственно на блоке
Специальное механическое уплотнение с вращением пружины функции интеграции
Добавлением специальные компоненты
Включение коаксиальных и миниатюрных кабелей для передачи данных
Основное применение
Оборудование для производства и контроля процесса
Камера высокого разрешения,
Индексирования таблицы. Замкнутую систему управления
Бестеневая лампа, КТ машина, пожарная машина
Робототехника, поворотные датчики, срочное оборудование Illume
Выставочное/Выставочное оборудование.
Рулевое колесо гоночный симулятор
Авиационное, военное, медицинское оборудование
Мини-намоточная машина
Автоматическое оборудование/робот/точечная сварка и радиолокационная антенна
Крепление для камеры CCTV pan/tilt
Электрические контрольно-измерительная аппаратура
Наши услуги
Информация о компании
Вопросы и ответы
1. Что мы делаем?
Мы сосредоточены на разработке, проектировании, производстве высококачественных слайдов и предлагаем различные решения для вращающихся систем.
2. Как долго мы работаем?
Jinpat основал бизнес-кольца с 1996 года. У нас тысячи клиентов принимают наши продукты или услуги.
3. Что такое скользящее кольцо?
Скользящее кольцо-это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы от стационарного к вращающейся конструкции. Скользящее кольцо может использоваться в любой электромеханической системе, которая требует вращения во время передачи энергии или сигналов. Он может улучшить механическую производительность, упростить работу системы и устранить поврежденные провода, свисающие от подвижных соединений.
4. Как выбрать скользящее кольцо?
Правильный выбор решения скольжения кольца требует деталей о рабочих параметрах вашего приложения, включая общие цепи, напряжение и ампер на цепь, скорость работы и Тип монтажа. Хорошее место для начала вашего поиска с нашими стандартными кольцами скольжения. Если вы уверены, что заказное/модифицированное решение, скорее всего, требуется или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу.
5. Вы предлагаете Индивидуальные Кольца скольжения?
Да, если вы уверены, что заказное/модифицированное решение, скорее всего, требуется или вам нужна помощь в выборе, свяжитесь с нами, чтобы начать работу. Наши инженеры найдут идеальное решение для ваших потребностей.
