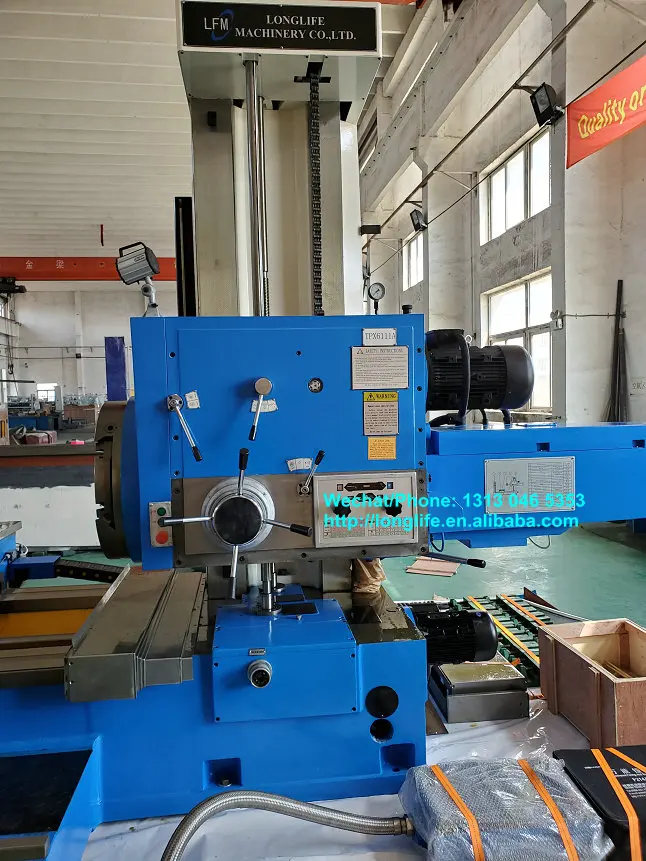

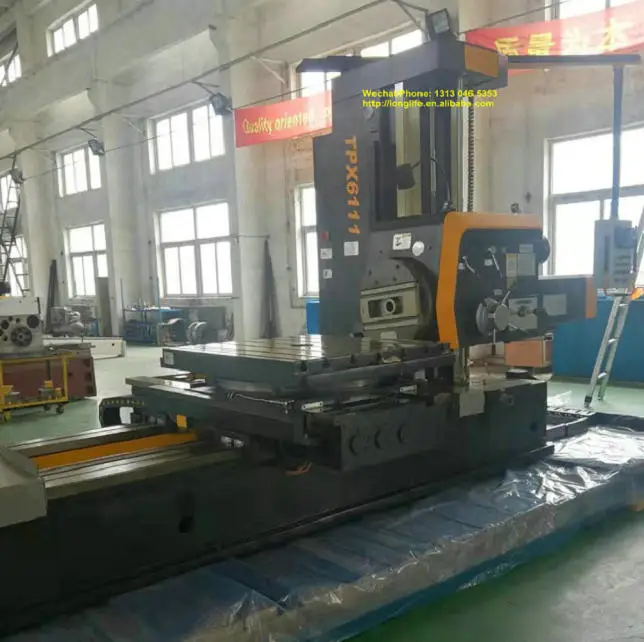

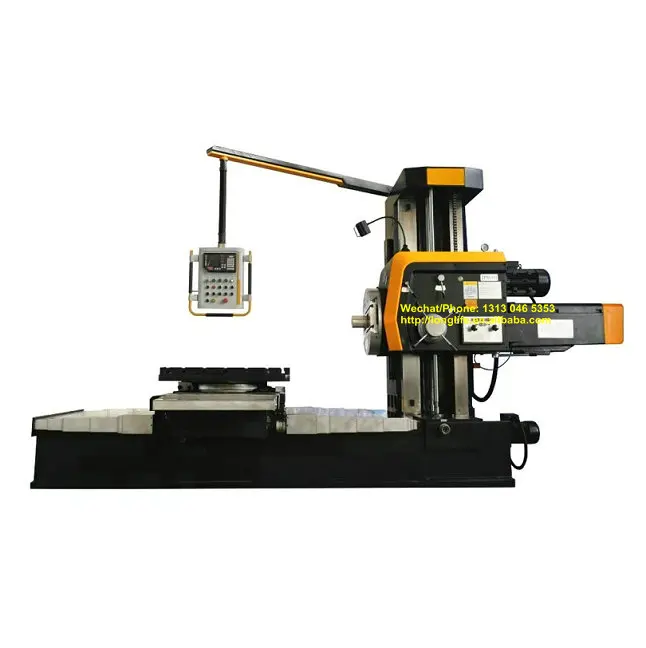

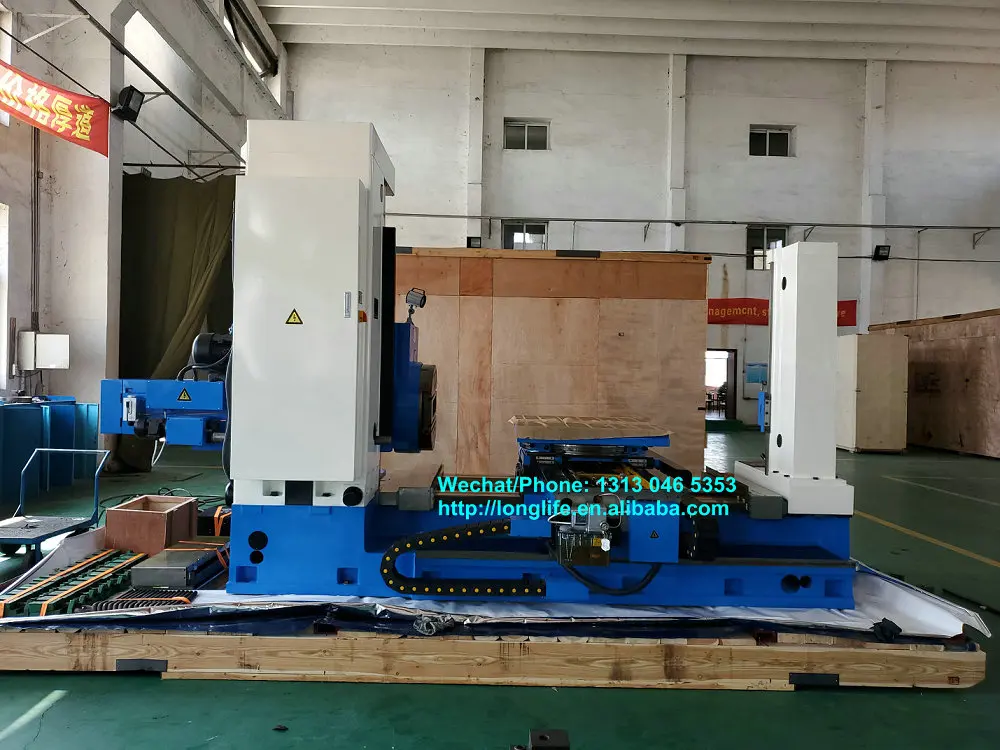

TPX6111 цифровая индикация горизонтальные расточные и фрезерные станки являются универсальными станками, которые могут быть адаптированы для машинного литья, стали и цветных слов.
Операции включают сверление, увеличение отверстий, расточку, сверление, плоское фрезерование, точечную облицовку, нарезку и другие процессы обработки.
Планшайба может быть обработана радикально, что позволяет машине выпускать отверстия большого размера, поворачивать наружные диаметры и канавки.
Гидравлические и полые BT50/ISO50 на 7:24Шпиндель, есть в наличии.
Основные технические данные
Технические характеристики
Блок
TPX6111/3
Диаметр отверстия шпинделя
Мм
Φ110
Шпинделя с коническим отверстием
MT 6
Макс. Крутящий момент шпинделя
Метрический номер
1225
Макс. Осевая тяга шпинделя
N
12250
Этапы Скорость вращения шпинделя
22
Диапазон скорости вращения шпинделя
Оборот в минуту (r/min)
8 ~ 1000
Мощность главного мотора
КВт
7,5
Макс. Крутящий момент лицевой головки
Метрический номер
1960

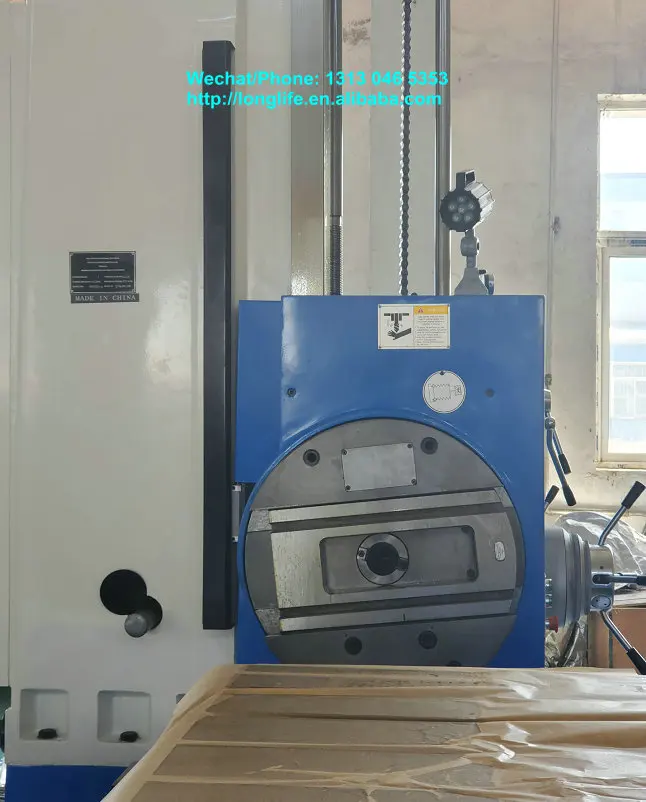

Диаметр облицовочная головка
Мм
Φ600
Диапазон скорости лицевой головки
Оборот в минуту (r/min)
4 ~ 200
Шаг скорости лицевой головки
18
Таблица размеров
Мм
1250 x1100
Макс. Допустимая нагрузка на стол
Кг
5000
Т-образными пазами
Мм
22
Количество T-slot
7
Перемещение по оси X
Мм
1600
Перемещение по оси Y
Мм
1200
Перемещение по оси Z
Мм
1400
Перемещение по оси W (перемещение шпинделя)
Мм
600
Перемещение по u-оси (перемещение по направляющей головке)
Мм
180

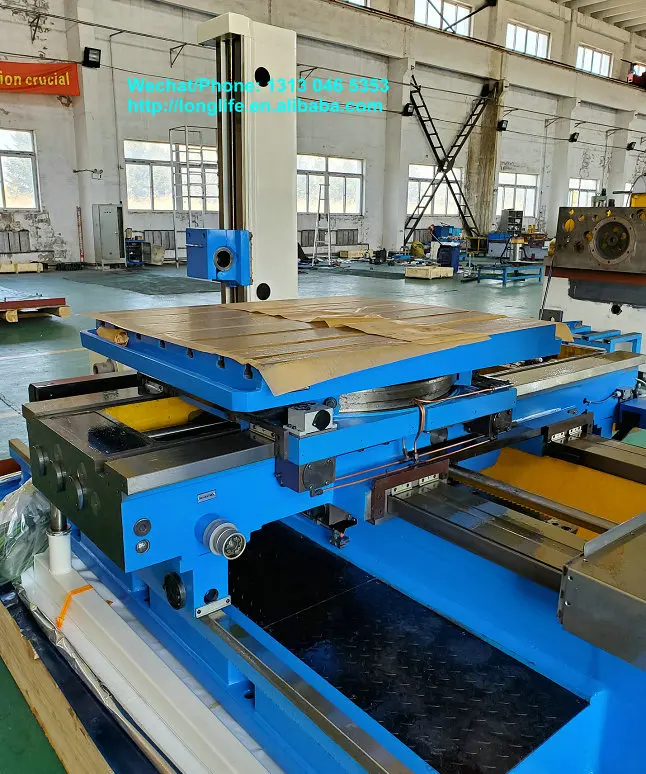

B - axis вращающийся Рабочий стол
°
360
Мин. Расстояние между центром шпинделя и поверхностью стола
Мм
0
Быстрое перемещение (X/Y/Z)
Мм/мин
2500
Диапазон подачи (X/Y/Z)
Мм/rev
0,04-6/0. Ввиде горшка 01-1,88
Точность измерений DRO (X/Y)
Мм
0,005
Точность измерения Точность DRO (ось Z opt.)
Мм
0,005
Габаритные размеры (Д * Ш * В)
Мм
5028x3359
X3079
Вес машины
Кг
14000
Бесплатная Std аксессуары
S.n
Название
Обратите внимание
2
Уход за кожей лица заголовок плиты
1 комплект
3
Держатель инструмента для буровых работ
1 шт.
4
Держатель инструмента для фрезерования
1 шт.
5
Операционные инструменты
1 комплект
6
Автоматическая Централизованная система смазки
1 комплект
7
Рабочий свет
1 комплект
8
Документы на английском языке
1 комплект
Дополнительные аксессуары
И, пожалуйста, отправьте мне запрос на другие аксессуары и другую дополнительную информацию о таких горизонтальных расточных машинах.
