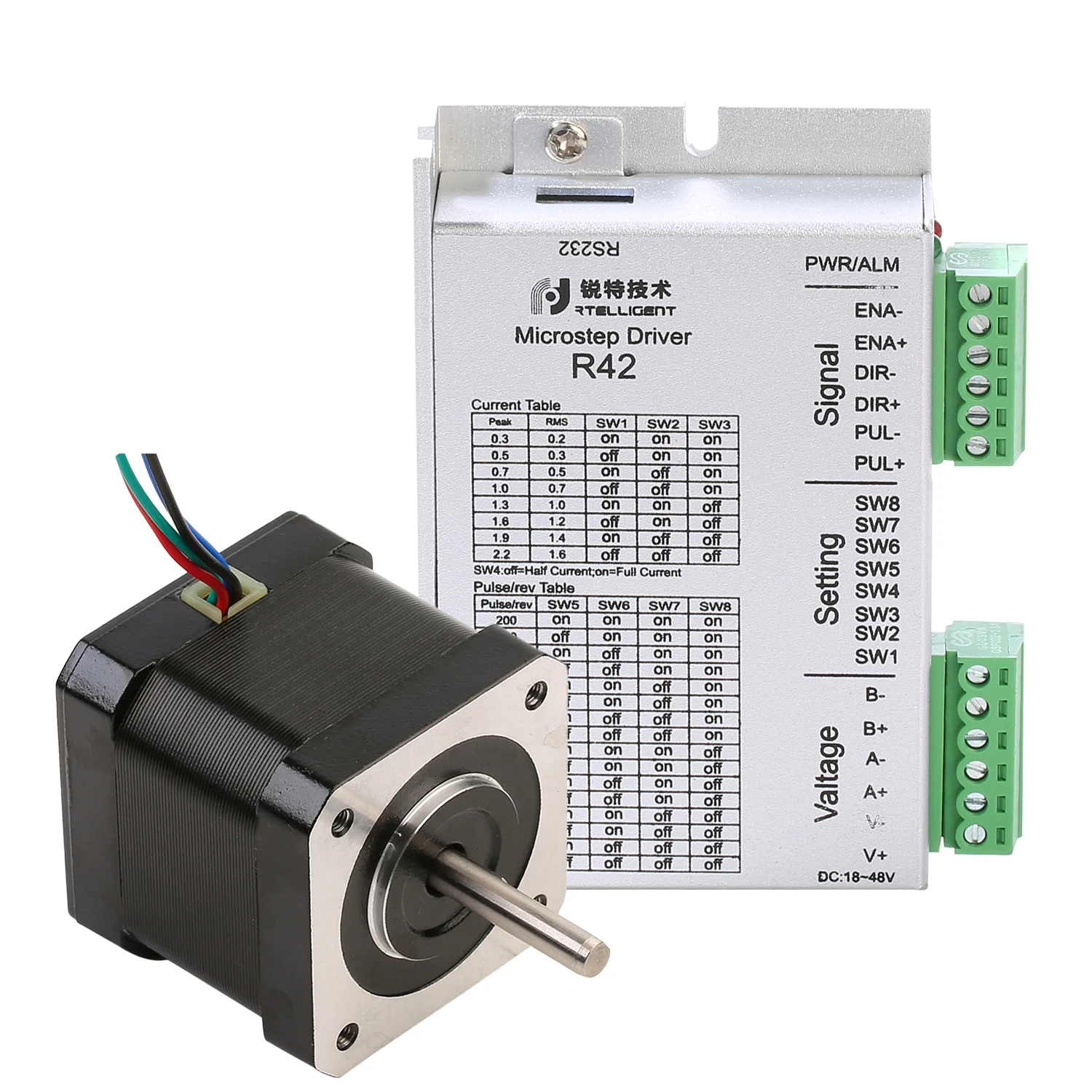

R42 + 42A02Драйвер двигателя с открытой петлейКомплект
Описание продукта:

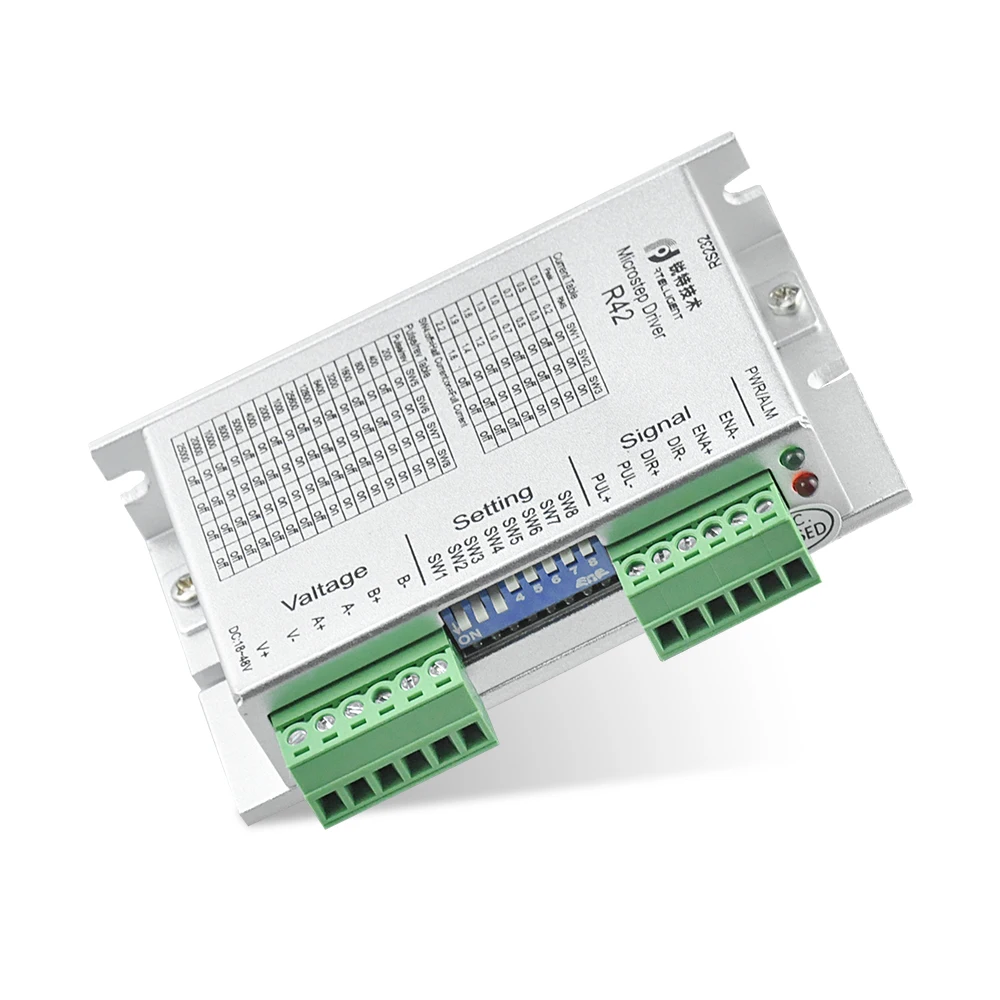

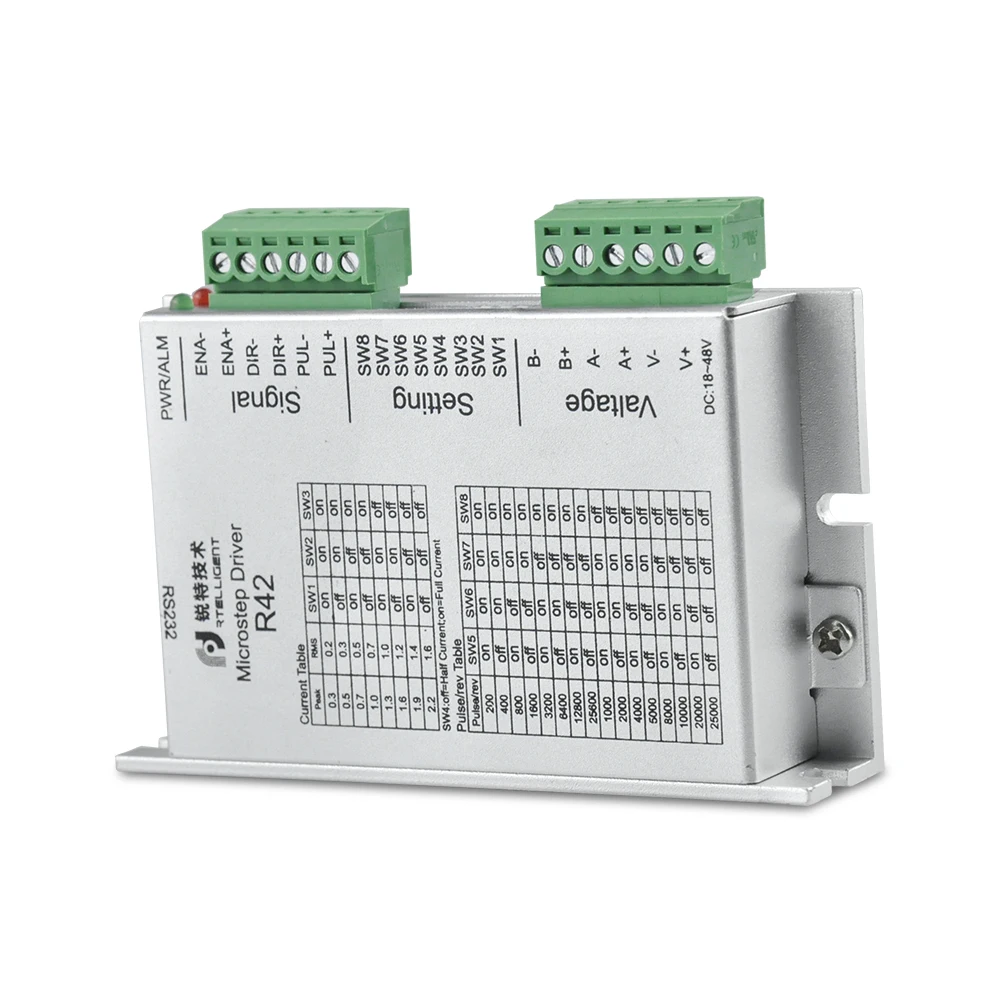

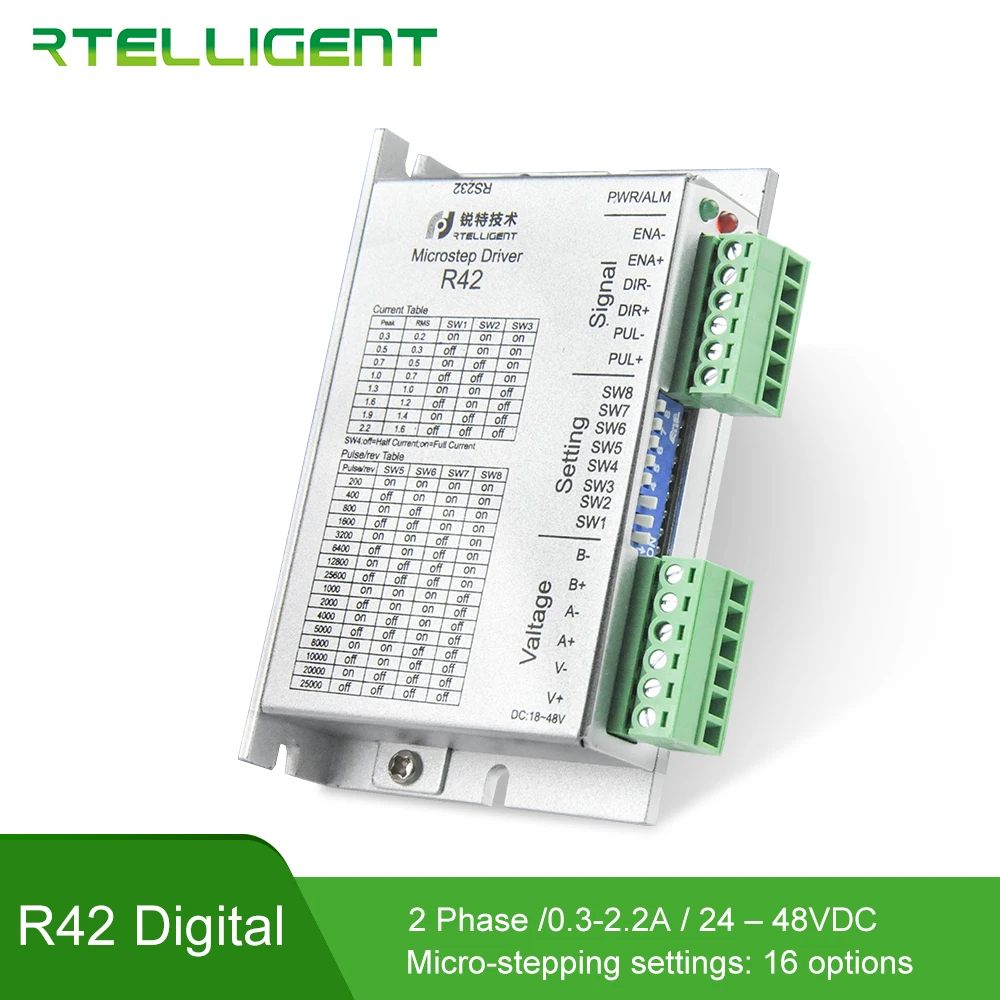

Цифровой 2-х фазный (Национальная ассоциация владельцев электротехнических предприятий 17) шаговый двигатель привода R42
В R42 цифровой 2-фазный шаговый привод основан на 32-битный DSP на высоком каблуке ботинки на платформе и с микро-шаговый технологии и автоматическим поворотом во время параметров. С особенностями низкого уровня шума, низкой вибрации, низкого нагрева и высокой скорости с высоким крутящим моментом, он подходит для большинства шаговых двигателей.
♦ Импульсный режим: монопульс/двойной пульс
♦ Уровня сигнала: 3,3-24 V Совместимость; Серии resisitance нет необходимости для применения ПЛК
♦ Напряжение питания:24-48 В постоянного тока, 24 или 36 в рекомендуется
♦ Типичные области применения: маркировочная машина, пайки оловом машина, лазерная гравировка машины, 3D печать, визуальной локализации, автоматическая сборка оборудования и т. д.
Функция
Описание деятельности
Установка микро-шаговый номер уровня
SW5-SW8, четыре утопленные кнопки, используются для того, чтобы выбрать 16 микро-шаговый уровней в общей сложности. Пожалуйста, выберите правильный микро-шаговый уровня в зависимости от того диск панели и убедитесь, что диск не будет действовать во время установки.
Выходной ток установка
SW1-SW3, три переключателя DIP, используются для выбора 8 уровней выходного тока в общей сложности. Пожалуйста, выберите правильную тока в зависимости от привода панели и убедитесь, что диск не будет действовать во время установки.
Авто полу перегрузок по току
Пользователь может установить удобный емкостный Мини-стилус, служащий также в авто полу перегрузок по току накопителя через SW4. "выключено" доставляется по умолчанию, и если вам нужен Ток холостого хода устанавливается в качестве половины рабочий ток, В то время как «on» означает, что холостой ток равен операционному току. Для общего назначения, SW4 должна быть установлена таким образом как off для нижний нагрев и более высокую надежность мотора и езды на автомобиле. В настоящее время уменьшает наполовину автоматически около 0.4s после импульсов прекращается.
Интерфейс сигнала
PUL + и Пул-это положительный и отрицательный контроль импульсный сигнал соответственно; DIR + и Дир положительный и отрицательный терминалы сигнала направления; И ENA + и Ена-положительных и отрицательных терминалов включает сигнал.
Интерфейс мотора
A + и положительная и genitive клеммы фаза-обмотке шаговый двигатель; B + и B-положительный и genitive терминалы фазового B намотки шаговый двигатель. Двигатель работает при напряжении в обратном направлении в тех случаях, когда фаза A и B обмотки обмен.
Интерфейс питания
Источник питания постоянного тока; 24-48VDC рекомендуется для рабочего напряжения R42; И мощность более 100 Вт.
Индикатор
Накопитель имеет два индикатора: зеленый, индикатор питания и пересекающимися мигающими звездами после включения питания привода; Красный, индикатор неисправности и пересекающимися мигающими звездами в случае перенапряжения и перегрузок по току. Красный индикатор выключается только при удалении неисправности. Неисправность привода могут быть высланы только в том случае, когда привод работает на и поддержкой снова.
Описание продукта:

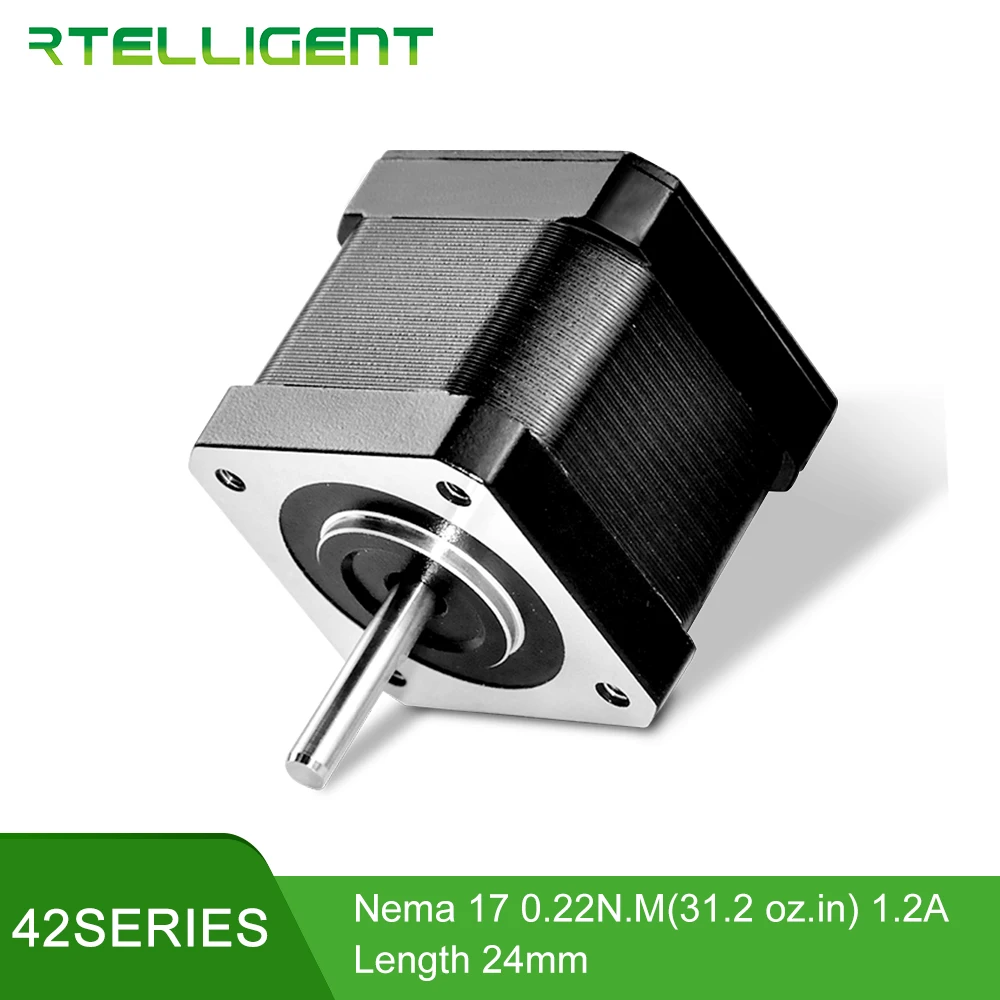

42A022 фазы nema 17 шаговый двигатель
