3 кВт 6 кВт 8 кВт высокомощная волоконная лазерная система закалки с KUKA роботом оборудование для облицовки вала ролика с порошком

Обзор

QA-LCD6000W-это высокомощная лазерная система, которая использует новейший диодный лазер, шестиосевой робот и систему управления, это гибкая система с несколькими осями, трансимирование через волоконный кабель для удовлетворения металлической поверхности лазерной закалки/нормирования/закалки/лазерной легирования и лазерной облицовки/повторного производства и других передовых требований к обработке.

Различные модели: козловые, автомобильные мобильные, напольные фиксированные, горизонтальное движение и так далее.

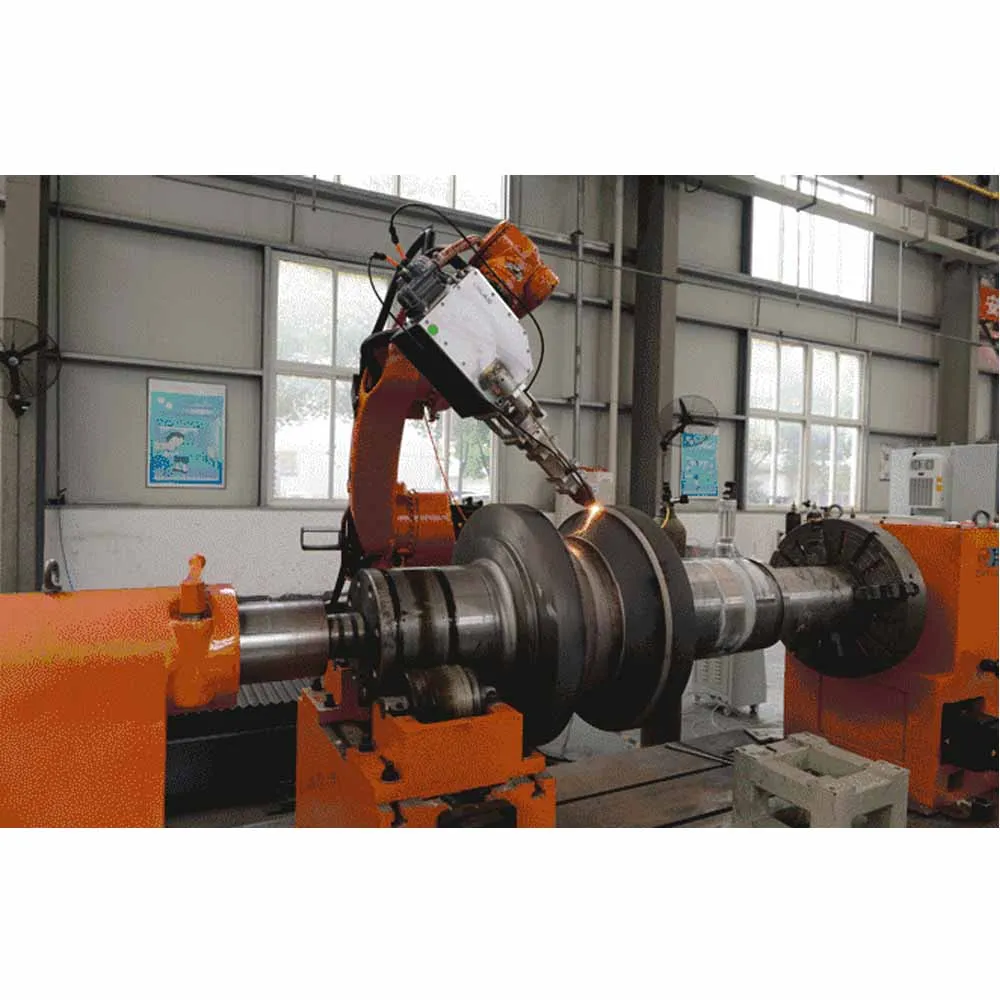

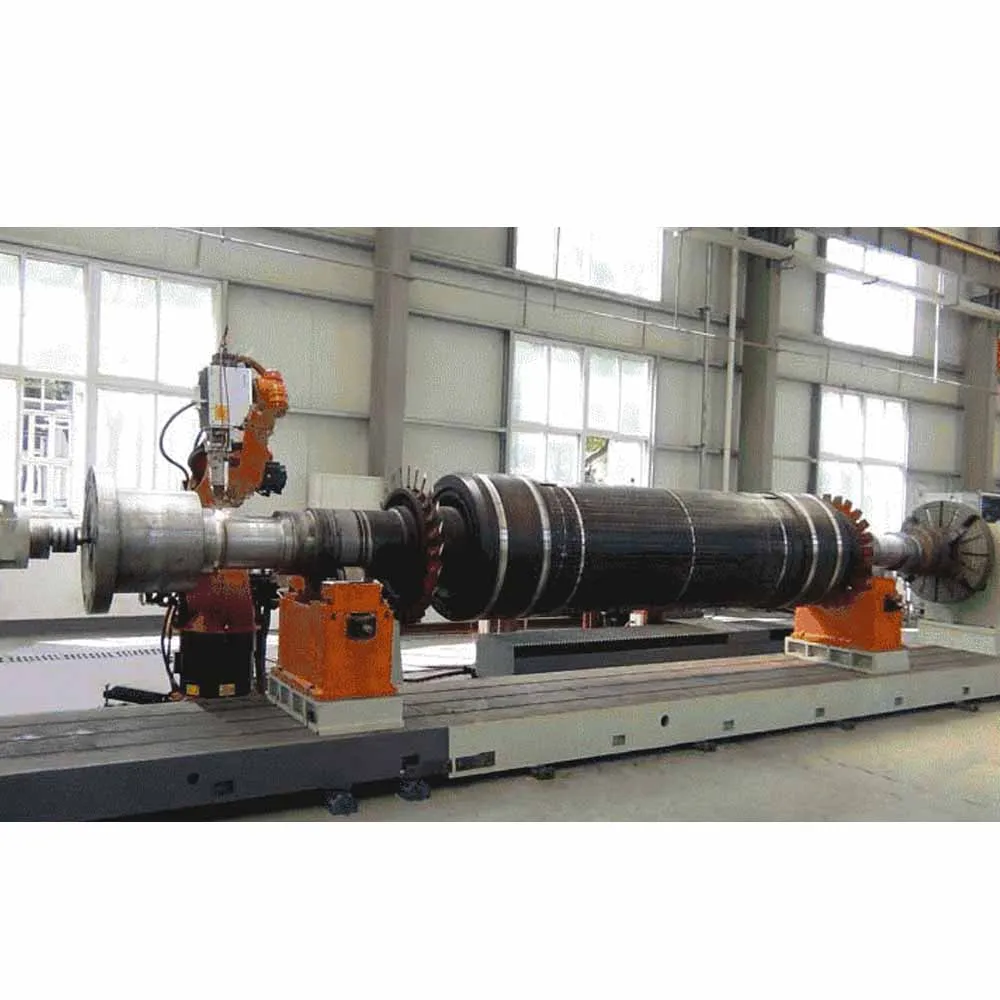

Функция:Оборудование в основном используется для лазерной обработки (лазерной облицовки) на поверхности валов, шестеренок, дисков, специальных деталей и т. д. для повышения твердости или коррозионной стойкости поверхности. Организация лазерной обработки имеет металлургическую комбинацию, небольшую деформацию, низкий интерфейс разбавляющего материала, тонкую микроструктуру микроструктуры и высокую усталость поверхности.

Пропускная способность:Быстрый лазерной облицовка,ОбычныйПлакирование лазера, лазерная гравировка машиныЗакалки, Лазерная облицовка с внутренним отверстием

2.Особенности

1. Импортированное лазерное устройство, высокое качество и стабильность, непрерывная работа в течение 48 часов;

2. Качество лазерных рабочих линз, высокая однородность пятен, хорошая термическая стабильность, длинное фокусное расстояние линз, небольшое загрязнение линз, длительный срок службы и низкий уровень повреждения;

3. Независимые исследования и разработки Полупроводниковой Лазерной системы управления с высокой интеграцией, простота в эксплуатации, экономия пространства и удобное обслуживание;

4. Германия KUKA шестиосевой робот управления робот направляющая и шпиндель реализовать 6 + 2 оси связи, высокая точность обработки и широкий адаптируемость;

5. На основе саморазработанной операционной платформы Siemens на основе многолетнего опыта, система интеграции является простой и управление одной кнопкой, станок адаптируется к широкому спектру и оборудование занимает небольшую площадь;

Технические характеристики

Лазер: диодный волоконный лазер
Диапазон выходной мощности: 3-15 кВт
Стабильность мощности: ± 2%
Коэффициент конверсии электро-оптики: до 50%
Длина волны лазера: 900-1070nm
Длина волны выхода: CW
Входное напряжение: 340-420 в трехфазный пятипроводной @ 50-60 Гц
Сердечник волокна Диаметр: 0,6, 0,8, 1 мм с луч
Мультиплексирующий переключатель функции оптического волокна с временным делением

Приложений

Металлургия, прессформа, машинное производство, нефтехимическая, легкая промышленность, энергия, транспорт, военные и другие отрасли промышленности.
Типичные применения: Автомобильная форма, горнодобывающая техника, угольная техника, нефтехимическая техника, генераторные установки, прокатное оборудование и другие большие механические части.

Оптическая головка техническими характеристиками иХарактеристики

OD обрабатывающая головка: в соответствии с различными требованиями к процессу, он принимает немецкую лазерную линию, импортированную OTS-5 оптическую головку, быструю облицовку и традиционную лазерную облицовку с помощью круглой точечной лазерной головки, лазерная закалка и широкая облицовка с помощью прямоугольной точечной лазерной головки, Размер пятна: Ø1 .6-2 мм (быстрая облицовка), Ø3.5-4 мм (ОбычныйОблицовка) и 17 мм (широкая облицовкаИЗакалка) всего 3 шт., кроме того, оснащен специальной обрабатывающей головкой для ID-обшивки. На следующем рисунке показана Лазерная линия, импортированная OTS-5, оптическая лазерная головка, только для справки, при условии доставки:

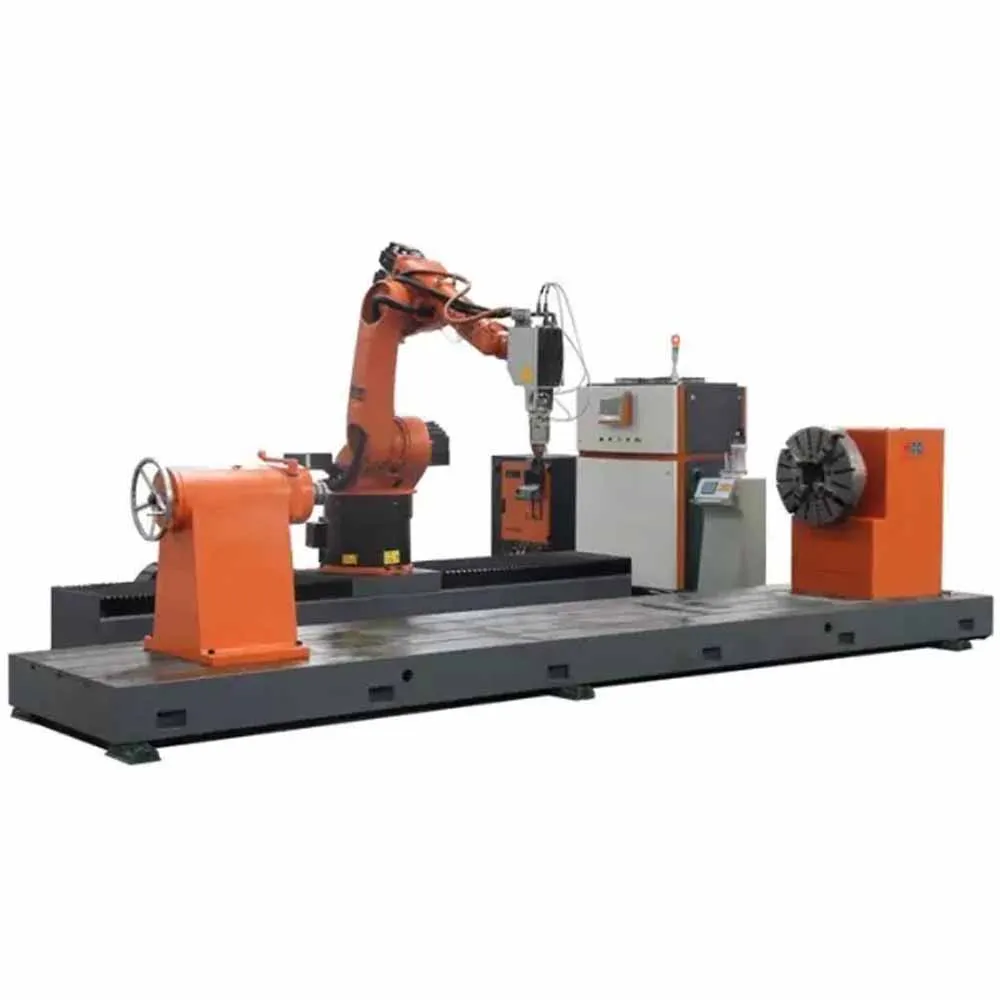

Горизонтальный поворотный стол и 2D Наклонный джиг

Детали	Технические характеристики
1,Робот линейная ось
Робот линейный слайд диапазон	2500 мм
Робот линейный слайд скорости	0-5000 мм/мин
Робот линейный механизм передачи скольжения	Механизм реечной передачи руля рейка
Робот линейной оси двигателя и драйвера	Кука Серводвигатель и драйвер
2,Поворотной осью,T Рабочий стол и задняя бабка Задняя бабка
Расположение головки роторной оси	По горизонтали
Горизонтальная роторная буровая установка нагрузки	5T (Зажимы шпильки с вертикальной загрузкой),20T(Ролик с вертикальной загрузкой)
Вертикальный роторный нагрузки	Размеры для возраста от 1
Ось вращения коробки высота центра	1000 мм
Патрон и наконечники с поворотной осью	Φ630mm 4 кулачковый патронСтандартные Двойные наконечники
Поворотная ось вращения	0-15 об/мин, введите программу робота, С плавной регулировкой
Машина размер рабочей поверхности	9500*1200 мм,Таблица является неотъемлемой частью литья
Задняя бабка и наконечники	Конусность наконечников = 60 ℃, механическое расширение 200 мм
Советы Диаметр втулки	Φ200mm
Ролик	Комплект из 2 предметов,Медная Поверхность ролика
Ось вращенияМотор и водитель	Кука Серводвигатель и драйвер
3,Небольшой поворотной осью,T Рабочий стол и задняя бабка Задняя бабка
Расположение головки роторной оси	В вертикальном и горизонтальном положении
Горизонтальная роторная буровая установка нагрузки	2T
Ось вращения коробки высота центра	760 мм
Патрон и наконечники с поворотной осью	Φ500mm 3-кулачковый,Стандартные Двойные наконечники
Поворотная ось вращения	0-100 об/мин, введите программу робота, С плавной регулировкой
Задняя бабка и наконечники	Конусность наконечников = 60 ℃, механическое расширение 200 мм
Советы Диаметр втулки	Φ200mm
Ролик	Комплект из 2 предметов,Медная Поверхность ролика
4,2D наклона Отсадочная машина
Движения оси	Откидной, поворотный, в котором Поворотная ось использует Серводвигатель KUKA и привод
Диаметр планшайбы	Φ500mm
Диаметр зажимного патрона	Φ315mm,Кулачковый Самоцентрирующиеся
Листать угол	0-90 °
