Линия пропитки меламиновой

Один шаг 4 фута декоративный пропитанная бумага меламина пропитка линии

Материал
B1: HIGH TECH
Высокое качество ролики и Калиброванные стальные
Высокое качество литое железо или алюминиевого литья
Подшипников сделано NSK
Siemens копартнер Beide сделано моторы с шестерни коробки.
Siemens копартнер Beide сделано двигатели для воздуходувки для горячего воздуха
Сенсорным экраном сделано Siemens
Инверторы сделаны Siemens

PLC сделано Siemens
Контроль температуры и датчики сделано сканер штрих-кода Honeywell.
Все пневматические компоненты сделаны Airtac
Энкодер, сделанные Omron
Контактор переменного тока сделано schneide
Основные электрические компоненты сделано в Германии и Японии
Сканер штрих-кода Honeywell электрические позиционер для 3-х полосная клапаны
B2: стандартная
Высокое качество ролики и Калиброванные стальные бумага меламина пропитка линии
Высокое Качество Чугунные или алюминиевого литья
Подшипники сделана китайской (марка good)
Китайский (марка good) моторы с шестерни коробки.
Китайский (марка good) двигатели для воздуходувки для горячего воздуха
Сенсорным экраном/инверторы/PLC сделан Митсубиси
Контроль температуры и датчики сделана китайской (марка good).
Все пневматические компоненты сделаны Airtac
Кодер сделана китайской (марка good)
Контактор переменного тока сделана китайской (марка good)
Часть электрические компоненты сделано в Германии и Японии
Китайский (марка good) Электрические позиционер для 3-сторонний выход клапаны

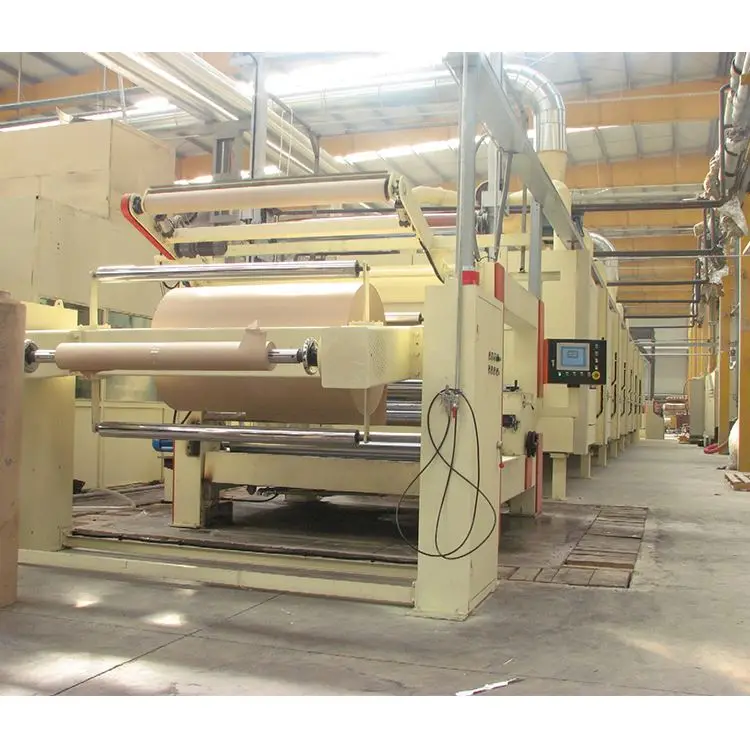

1) размотки с нон-стоп типа
Nr. 2 мест для строительства жилья для airexpansion валы
Nr. 2 магнитный порошок тормоза для регулировке трения преодолеть веб-страниц инерции.
Nr. 2 Воздушные цилиндры для сращивания бумаги
Nr. 2 колесика с камерой низкого давления х расширения валов Тип 73/83 мм. Диаметр наконечника для картонных оправки 76 мм.
Nr. 2 колесика с камерой низкого давления х пистолет
Nr.1 полуавтоматическая соединения устройства
Размотки подходит для того чтобы поддержать катушки: макс вес 1500 кг
Ø 1000 мм
Максимальная ширина 1950 мм

2) пропиткой устройства
Рисовать блок для бумага меламина пропитка линии
Nr. 2 хромированные стальные ролики с приводом от Nr.1 1.5KW моторный накопитель переменного тока для того чтобы нарисовать бумага из размотки, принять Nr.1 инвертор для того, чтобы изменить скорость передачи по линии.
Покрытия Блок для бумага меламина пропитка линии
Nr.3 хромированные стальные ролики, два из них может регулироваться вручную колеса для изменения угла контакта между бумагой и роликов. Движимый Nr.1 инвертор для того чтобы сменить линию скорости.
Задержка блок для бумага меламина пропитка линии
Используйте Nr.2 типа "банан" согнутый роликов, которые можно перемещать вверх или вниз Мотором для того, чтобы получить достаточно времени для смолы замачивания в бумажную полностью. Контролируется Nr.1 инвертор.
Сжимать блок для бумага меламина пропитка линии
Nr. 2 сжатие ролики фиксированное положение, подвижный другой Ø290 мм 2100 мм.

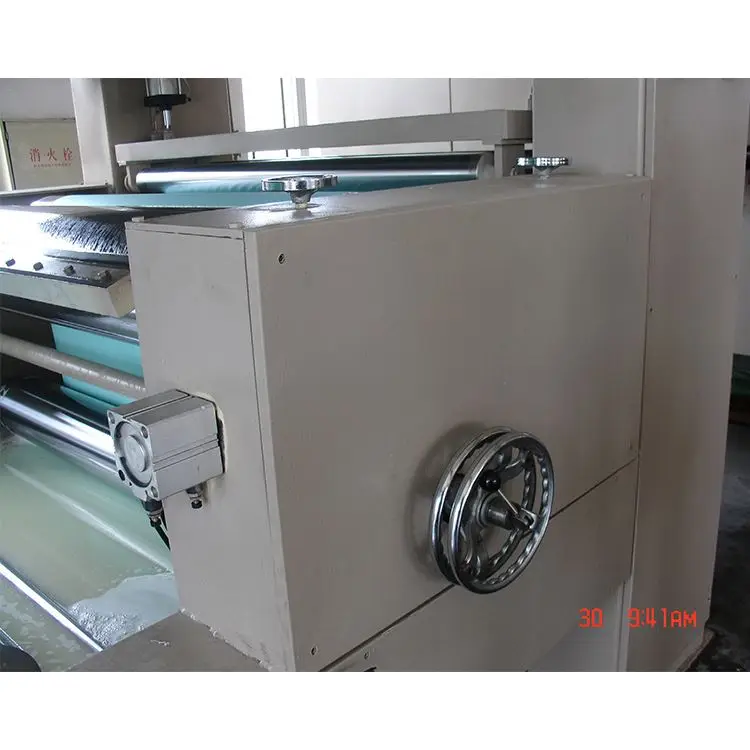

Nr.1 микрометрический систему регулировки для того чтобы отрегулировать смолы пикап по две стороны колеса на одной стороне. Регулировать с двух сторон самостоятельно или вместе. Разрыв между двумя отжимные валики могут быть отображены на сенсорном экране с помощью датчиков.
Nr.2 Воздушные цилиндры для полное открытие подвижный сжатие ролика
Nr.2 Регулируемый полировочные лезвия с системой сброса, изготовлено Fangyuan, размещены на обеих отжимные валики
Выравнивающий блок для бумага меламина пропитка линии
N3.chromed стальные ролики для разглаживания поверхности бумаги после 1st пропиткой с приводом от Nr.2 моторы и контролируется Nr.1 инвертор.
Емкость из смолы блок для бумага меламина пропитка линии
Nr. 1 стальной каркас моста, установленный на пропиточный паяльная станция с nr. 4 цепи расположенными по краям, нижних концах оборудован выдвижной крючки для того чтобы поднять и регулировки высоты емкость из смолы, цепи управляются два больших цилиндры.
Емкость из смолы
Двойной слой подкладка сделана из нержавеющей стали и наружный слой изготовлен из углеродистой стали. Смола может держать температура горячей водой или охлаждающей воды.
Под низ стальная рама с nr. 4 колеса, чтобы удалить из бассейна для того чтобы очистить.

3) dryerⅰ & Ⅱ
Nr. 3 + 5 печи, каждый из них и формирующая листы для кровли 4 м долго.
Каждая печь состоит из
Nr.2 сильфон (верхний и нижний).
Nr.1 Комплект Горячая Воздушная трубка используется для подключения вентиляторный блок и сильфоны
Nr.1 набор верхней и нижней части вентилятора.
Расстояние от верхней и нижней части вентилятора: 60 мм.
Nr. 5 двери с каждой стороны для осмотра и чистки герметичный с помощью эластичные силиконовые резиновые полоски.
Узор в виде цепочек и цепи guiders Вдоль обеих сторон духового шкафа
Высокая эффективность изоляции rockwool размещены в 100 мм Толщина листы стальные корпуса.
Каждая печь устанавливается на вспомогательные средства ухода за кожей стоп.
Nr. 1 поток вентилятора 800 мм диаметр наконечника
Nr. 1 5.5KW 3ph двигатель переменного тока для контролируется инвертировать
Nr.1 Pt100 температурного датчика для обнаружения температуры печи.
Nr.1 регулятор температуры для отображения температуры печи и регулировать выходную мощность в среднего нагревательный канал от 3-х трехходовой клапан.
Nr.1 3-сторонний выход клапана для контроля температуры печи автоматически
Nr.2 теплообменники.
Максимальное рабочее давление (термальное масло): 6 бар
Предел испытательное давление соединения для термального масла: 20Bar врезной пневматический тест

Детальные изображения

Характеристика

1. Пропитка линия принимает RS422 и RS485 технологии и реализации такого сообщение регулятор давления газа с человека-компьютерный интерфейс (Сенсорный экран) система управления ПЛК и преобразователем частоты в качестве замены традиционных панель управления, что значительно повышает оцифровки стандарт.

2 у него есть промышленного стандарта модульный дизайн, удобный человека-компьютер диалоговое окно и богатый информационное напоминание на английском языке.

3, высокая точность измерения ролика обеспечивает склеивания точность и качество поверхности impregnator.

4 Высокая точность глубокой ролик с точностью скруббер обеспечивает точность клеевого покрытия.

5 передовые и надежная система управления напряжения эффективно работает в контролировать напряжение бумажная лента операции.

6 как коробка передач роликовый и воздуходувка горячего воздуха приходят с высокоэффективный энергосберегающий Инвертор управления для того, чтобы добраться до низкое потребление энергии, одновременный линейный стабильность и низкая бумага поломку.

7 Двойной фотоэлектрический синхронный двигатель контролирует и корректирует отклонение для того, чтобы иметь отклонение корректировка стабильности и то место эксплуатации бумаги.

8 бумагорезательная мшина и доступен с технологию кодирования и точность и возможностью установки длина реза по своему желанию.

9 температуры происходит путем считывания данных сушильная камера поставляется с PID высокого качества, в некоторых случаях правильные настройки и точный-панель точного измерения температурного контроля управление.

10 Соотношение и систематическим параметры могут регулироваться онлайн одновременно.

11 не исключено, чтобы задать вопрос о продукте и сделать статистику вывода на каждый день, ежемесячно и ежегодно базы.
