Управление замкнутым циклом шагового двигателя заключается в том, чтобы вернуть угол поворота шагового двигателя к цепи привода, чтобы проверить, следует ли делать каждый шаг, просто чтобы предотвратить недостающий шаг

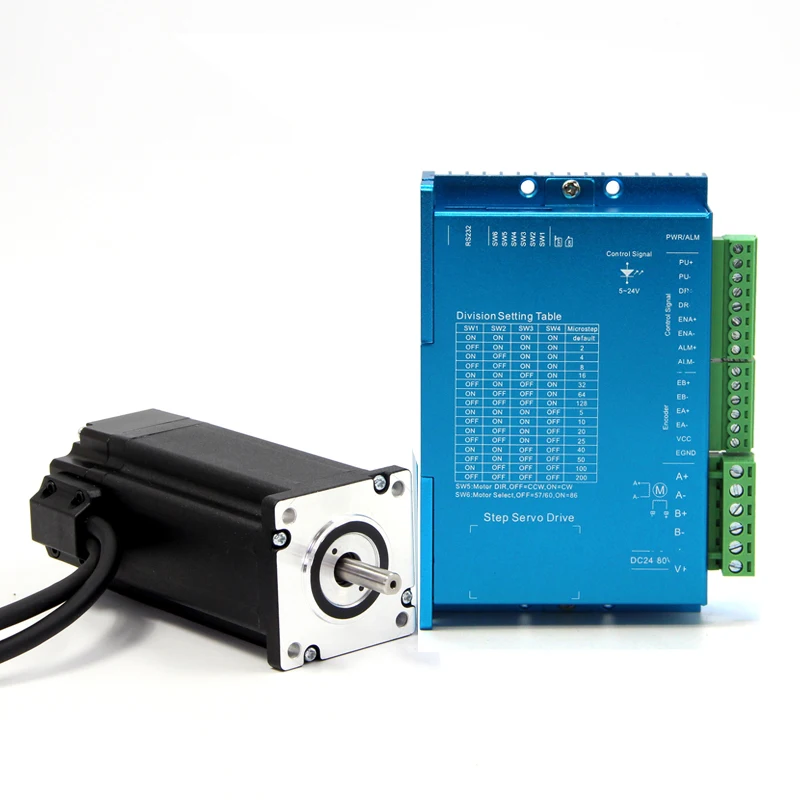

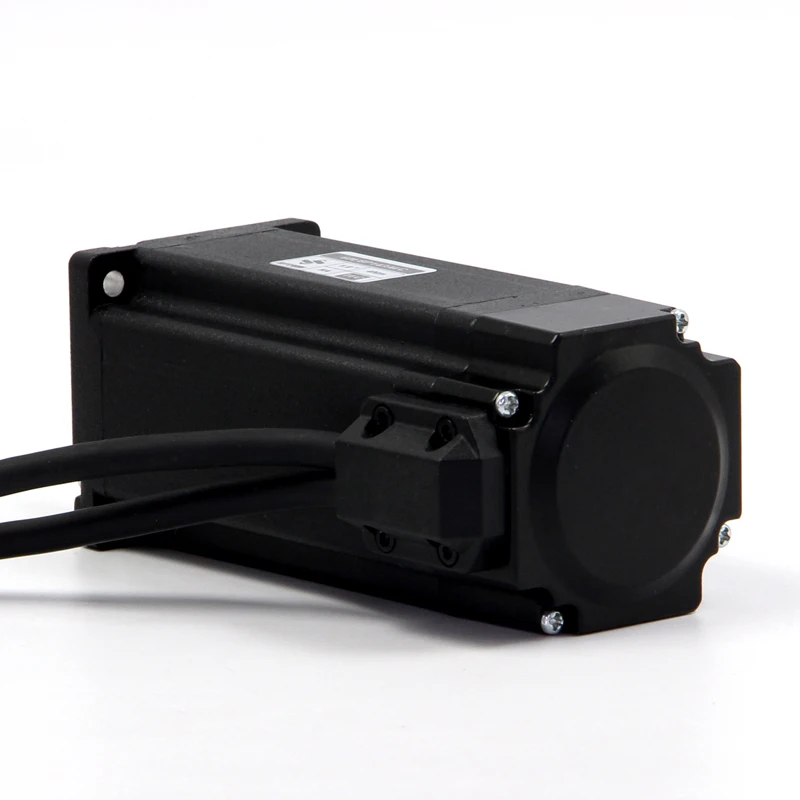

2 Фаза Nema23 замкнутая петля шаговый motor4Nm мотор
Детали параметров двигателя:
Модель
Угол обзора (°)
Высокий крутящий момент
Ток (А)
Напряжение (V)
Сопротивление (Ом)
Длина фюзеляжа (Мм)
Кол-во кодировщик линий
Проверьте полости рта (Мм)
Шаг (мм)
60EBP115ALC
1,8 °
3
5,8
24-80
0,5
108
1000 P
38
25
60EBP133ALC
1,8 °
3,5
5,8
24-80
0,6
127
1000 P
38
25

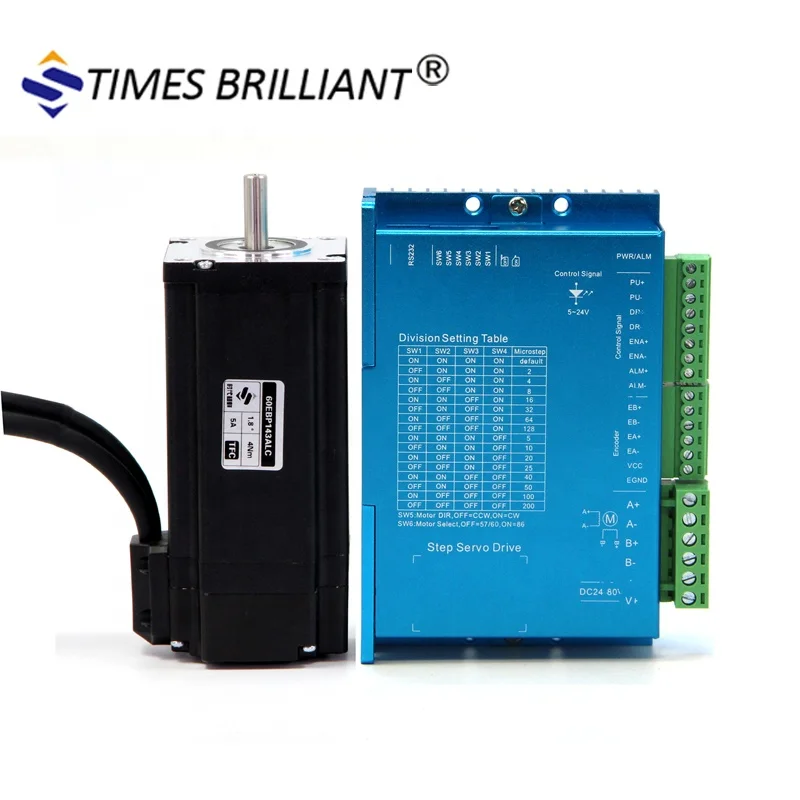

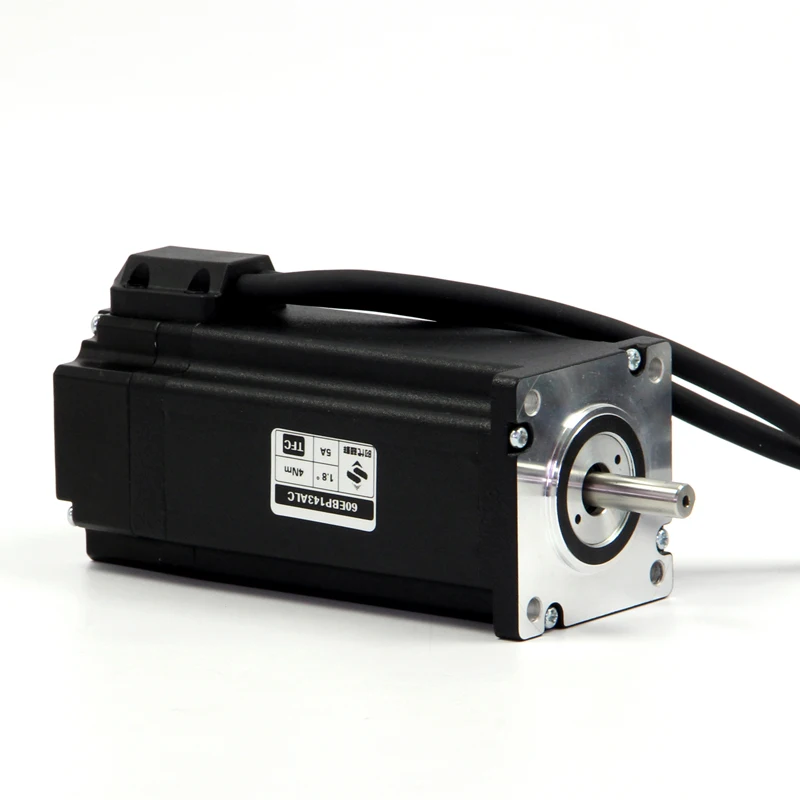

60EBP143ALC
1,8 °
4
5,8
24-80
0,69
137
1000 P
38
25
Размер
Информация о продукте
HBS57 разработан на основе многолетнего опыта исследований шагового и серводвигателя.
Последний тип замкнутого цикла шагового двигателя драйвера, используется передовая технология управления двигателем двухъядерный чип DSP и алгоритм управления векторным типом, таким образом, мы полностью
Решить проблему потери шагового двигателя.
Он также может улучшить двигатель.
Высокая скорость работы, уменьшает степень нагрева двигателя.
Снижение скорости средней школы
Вибрации двигателя.
И тогда машина
Скорость обработки и точность и уменьшение мощности
Потребление машины. Более того, когда двигатель постоянно перегружен, привод
Своему желанию.

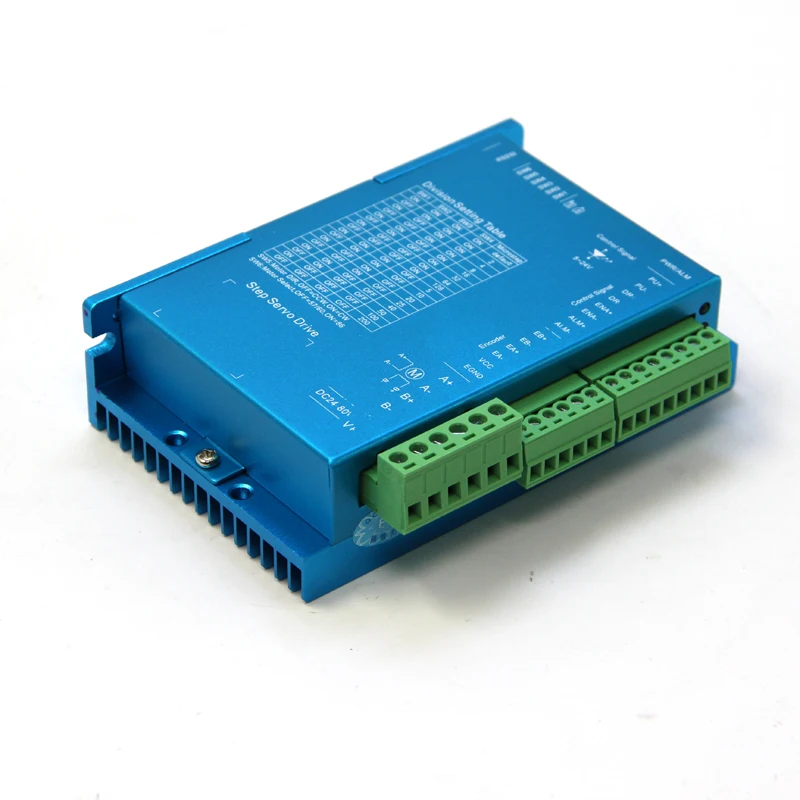

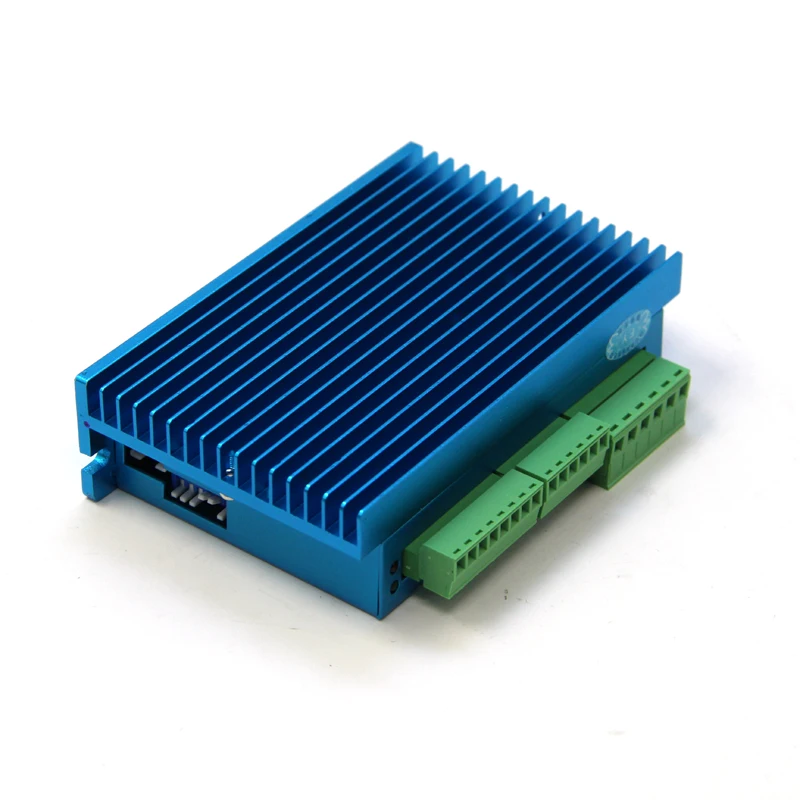

Драйвер HBS57: новая 32-битная цифровая обработка сигналов цифровой nema23 замкнутый контур шаговый мотор драйвер, гравировальный станок с ЧПУ оборудование доступно. Управление током PWM, чрезвычайно низкий уровень шума, высокоскоростной Крутящий момент, чем обычный драйвер 40%. Напряжение: dc16-70v (DC24V с 57 двигателями рекомендуется) деление: 256 деление
Характеристики продукта
· Новый двухъядерный чип DSP для 32-битный управления двигателем;
· Усовершенствованный алгоритм управления векторным током, скоростью и положением замкнутого цикла;
· Коэффициент статического тока и динамического тока может быть установлен произвольно (в пределах 0--7a);
· Двухфазный гибридный шаговый Серводвигатель для вождения 42-60;
Высокоточный энкодер со стандартным 1000 проводом для двигателя;
· Оптопара разность входного сигнала изоляции;
Частота импульсной реакции до 300 кГц;
· Настройка 16 отделений (400-51200), специальные отделения могут быть изменены в соответствии с требованиями заказчика;
· Он имеет защитные функции, такие как перегрузки по току, избыточное давление, превышение скорости, перегрев, погрешность отслеживания и т. Д.;
· Поддержка режима командного управления;
· Интегрированная коммуникационная функция RS232 и Поддерживаемые параметры отладки программного обеспечения ПК;
