Регулировка громкости демпфер лезвие роликовая формовочная машина

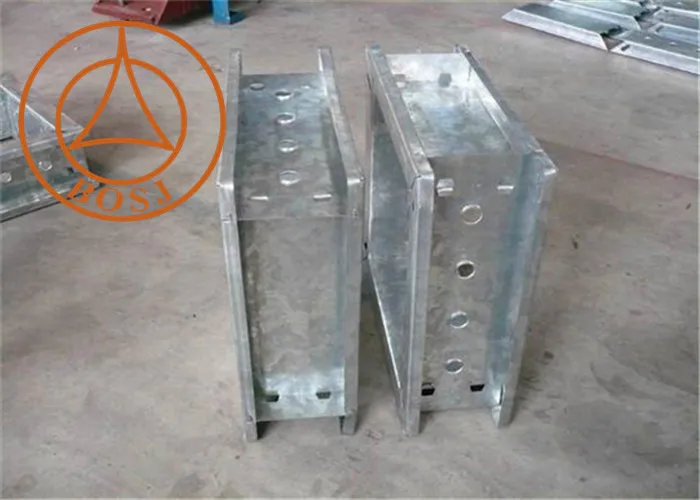

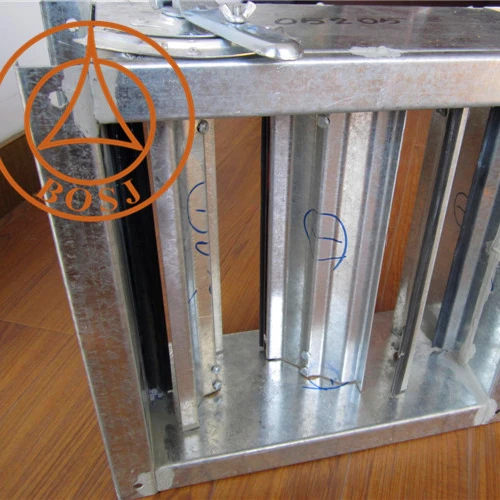

Чертежи для вас ----- VCD рама и огнеупорная Демпферная рама

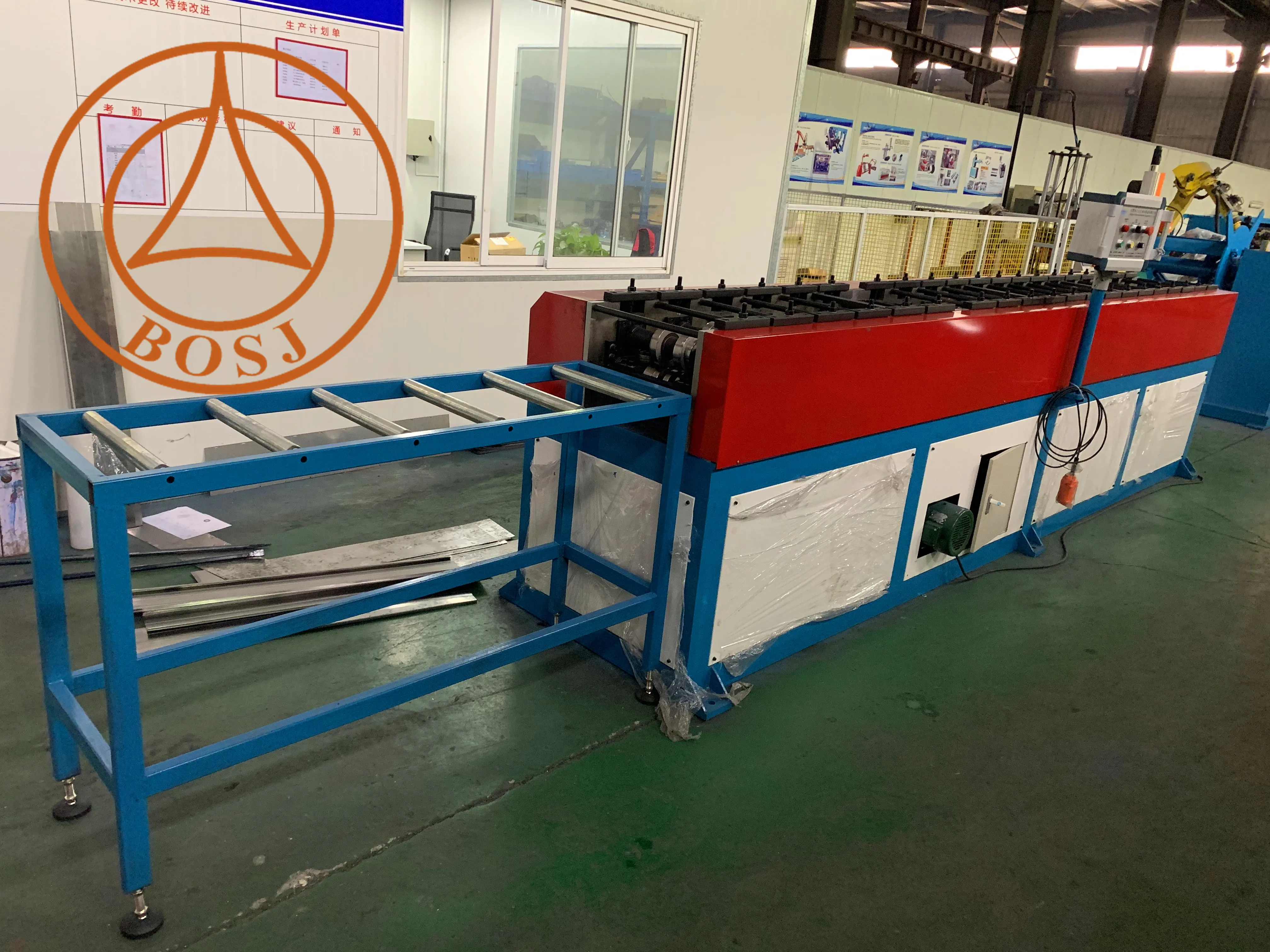

1,Структура оборудования

Эта линия состоит из de-coiler, штамповки, формовочной машины, системы резки, электрической системы управления и т. д.
2, Оборудование для составления запчасти
Оборудование состоит из de-coiler, системы подачи, зазора и отрезать, формируя машину, коллекционный стол, электрическая система управления, и т. д.

3, Технические параметры основных частей оборудования

3.1, авторазмотчик
A, грузоподъемность: 2 T
B, внутренний диаметр рулона: 490-510 мм
Внешний diameter≤ 1200 мм

3.2. сервоподача и Пробивка незаполненных угловых деталей

A, Серводвигатель: Подержанный Серводвигатель Mitsubishi, мощность: 1,0 кВт
B, пробивая незаполненные Угловые штампы: 4 столба пробивая штампы
C, материал штамповки: Cr12. Закалки лечения

3,3Для кормления:

Мощность 0.37kw

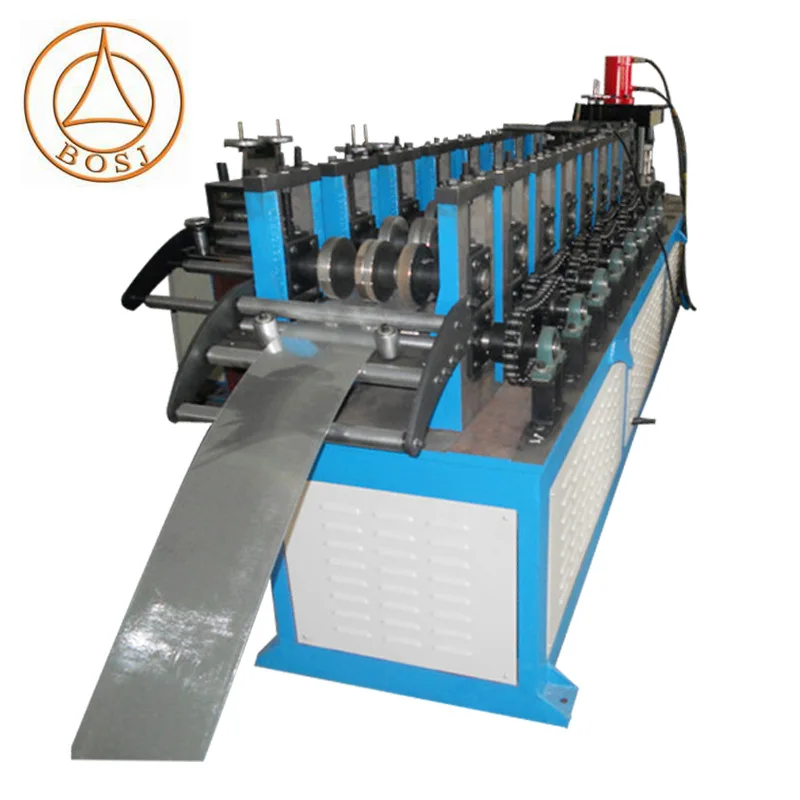

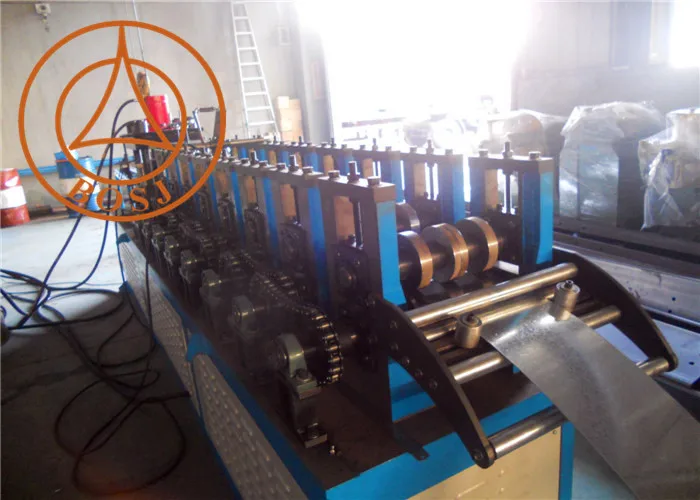

3,4Формовочная машина

А, Формовочная рамки
B, материал формовочной формы: GCr15, закалка обработка: Жесткость: HRC56-62 °
C, двигатель: 7.5kw двигатель преобразования частоты

4. Электрический контроль: система ПЛК

 Оператор может сделать следующее

Программа настройки (ПЛК)

Мониторинг процесса управления,

Измените параметры управления,

Длина заготовки цифровой настройки,

Длина регулировки заготовки.

Работает в режиме реального времени оборудование для мониторинга и индикация неисправности.

2 режима работы: ручной/Авто двух. С ручным, автоматическим переключением функции: в ручном режиме, может быть Автономная работа, удобный ремонт; в автоматическом режиме, все производство и эксплуатация, запуск последовательности; наряду с кнопкой аварийной остановки, легко обрабатывать аварийные ситуации, чтобы обеспечить безопасность оборудования и персонала
