Серия LPK представляет собой группу колец для выскальзывания блинов, изготовленных компанией JINPAT с толщиной до 6 мм. Они предназначены исключительно для систем вращения, в которых установка пространства ограничена по высоте в вертикальном направлении. И медное кольцо, и контакт кисти окружают центральное отверстие, что значительно экономит пространство. Серия LPK кольцо скольжения делится на 2 вида: отдельные блиновые кольца скольжения LPKS и LPK автономное блиновое кольцо скольжения.

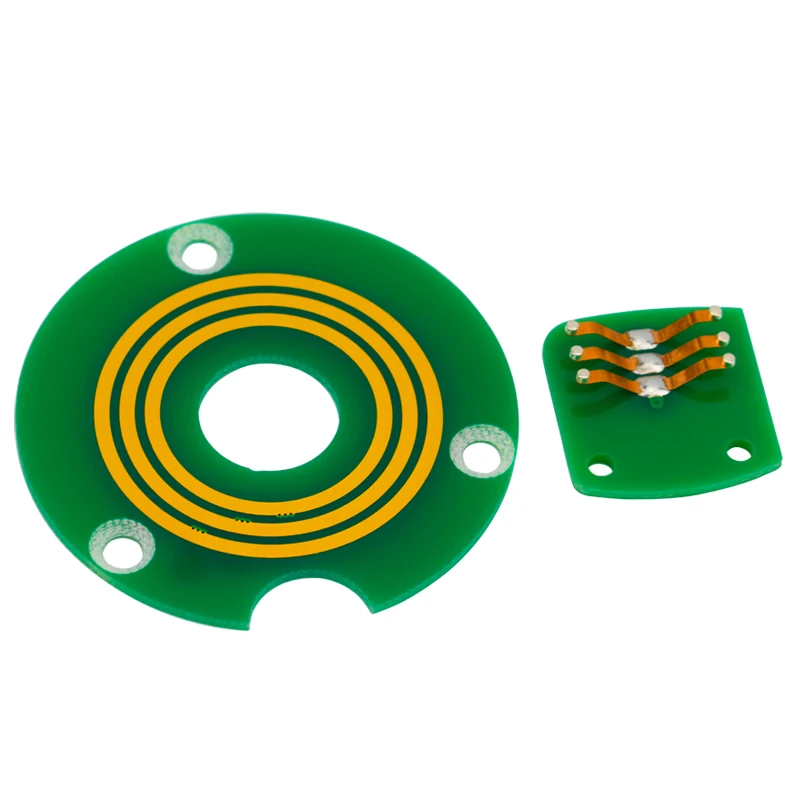

LPKS014-0302 Контактное кольцоМожет использоваться в любой электромеханической системе, которая требует безудержного, непрерывного вращения при переносе питания или данных от неподвижной части к вращающейся части.
ВLPKS014-0302Блок является стандартным, вне полки блоком, который использует золотые контакты на поворотном интерфейсе. Цветные свинцовые провода используются как на статоре, так и на Роторе для упрощения электрических соединений.
Особенности
Высокая скорость вращения
Непрерывный контакт, светлая фигура
Крайне низкий уровень физической шума
Передающая Мощность и сигнал при вращении на 360 °
Отсутствие помех или падение подключения
Быстрая доставка
Индивидуальное решение:
Готовый фотоэлектрический кодировщик
Дополнительные твердые и полые валы
Другие решения
Спецификация
Схемы
3
Номинальный ток
3ckt * 2A
Стабилизатор напряжения
48 В постоянного тока/переменного тока
Прибор для тестирования Диэлектрической прочности
Между цепями ≥ 100 В переменного тока @ 50 Гц
Изоляция
50MΩ @ 100VDC
Электрический шум
≤ 70mΩ
Рабочая скорость
0 ~ 100 об/мин
Контактные данные
Драгоценного металла
Корпус
FR-4
Диаметр отверстия
& Phi; 14 мм
Рабочая температура
-20 ~ + 60 ℃
Влажность
60% RH
Класс защиты
/
Чертеж
Основное применение
Электрические приборы
ЦТ машина
Мини-роботов
LED индустрии
Мини-тип устройства
