SAPC (Sapphire-Assistant пассивное охлаждение VCSEL Pumped Gain Module)
SAPC специально разработан для пассивного охлаждения лазерной системы. Стержень YAG устанавливается в полый сапфировый кубовидный. Зазор между боковой поверхностью стержня и сапфиром заполнен прозрачной проводящей эпоксидной смолой. С двумя большими гранями сапфировой кубовидной стали термоконтакт с радиаторами. Сапфир обладает большой теплопроводностью 250 Вт/(к * см). Лазерный стержень равномерно охлаждается и накачивается, чтобы минимизировать волновой переднее искажение. У нас есть два вида SAPC, SLD2X6-4 и SLD2X9-4.
Размеры для SAPC (SLD2X6-4)
Размер модуля, мощность насоса и механические части могут быть настроены.
Сохраненная энергия и SSG (малый коэффициент усиления сигнала) для SLD2X6-4
Насос распределения
Треугольник
Треугольник предназначен для компактных пассивно охлаждающих лазеров. Стержень YAG трехсторонний накачан VCSEL массивами. Структура показана на рисунке ниже. Стержень накачивается посередине и охлаждается с двух сторон. Длина насоса 5 мм.
Параметры
Треугольник (SLD3X1-3)
Частота
20 Гц
Мощность Насоса
450 W
Длительность импульса:
250us
Диаметр стержня
3 мм
Длина волны лазера
808 +/-0,5 нм
Спектра
2nm (FWHM)
Размер (мм)
28X48X32
Размеры
Размер модуля, мощность насоса и механические части могут быть настроены.
Сохраненная энергия и SSG (малый коэффициент усиления сигнала) для SLD2X6-4
Насос распределения
Лазерный диод бар
Для распределения коэффициента усиления модуля усиления QCW dpsl эффективность накачки и время жизни-три наиболее важных индикатора. Распределение усиления влияет на качество луча. С одной стороны распределение плотности энергии устанавливает распределение усиления и неравномерное распределение усиления в результате изменения распределения интенсивности в близком поле; С другой стороны, тепловой эффект в среде усиления нельзя не учитывать на высокой частоте. Равномерная плотность энергии означает равномерную плотность тепла, а искажение фронта волны параболическое, которое можно расценивать как объектив и легко компенсировать. В то время как Неравномерная плотность энергии приводит к искажению высокого порядка, которое жестко компенсируется и уменьшает фокусируемость луча. В многочастотном усилителе эти эффекты приходят еще больше.

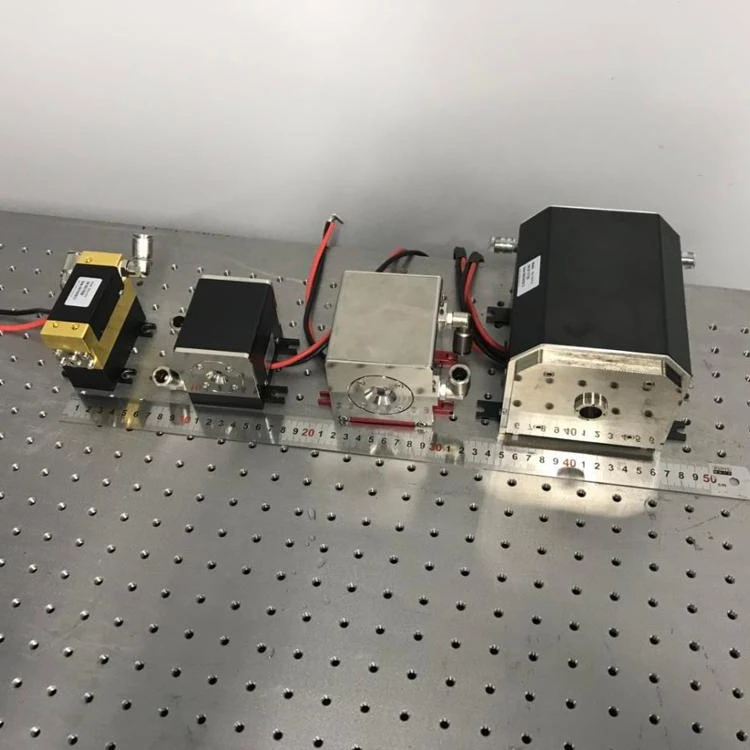

На основе нескольких лет работы на модуле усиления DPSSL и нашей технологии VCSEL, Laserconn может обеспечить модуль усиления DPSSL с равномерным распределением усиления, высокой эффективностью перекачки и долгим сроком службы. У нас есть два типа модуля усиления, а именно цилиндрический модуль усиления с водяным охлаждением и твердотельный модуль усиления. Мы также предоставляем индивидуальный модуль усиления.
Цилиндрический модуль усиления с водяным охлаждением
