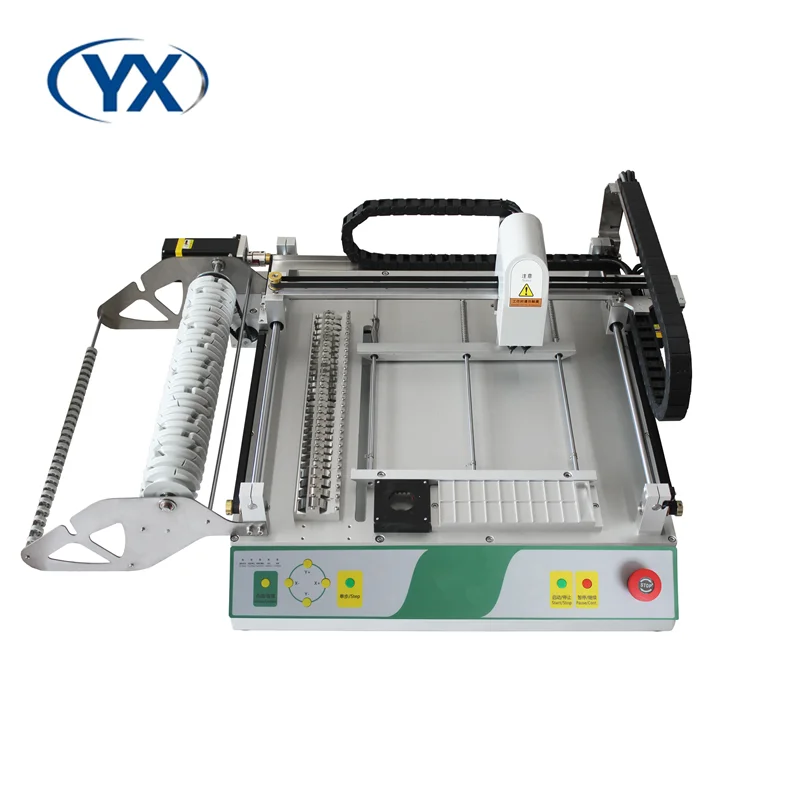

Хорошо сформированное устройство для сбора и размещения хорошо изготовленная Монтажная машина поверхностного

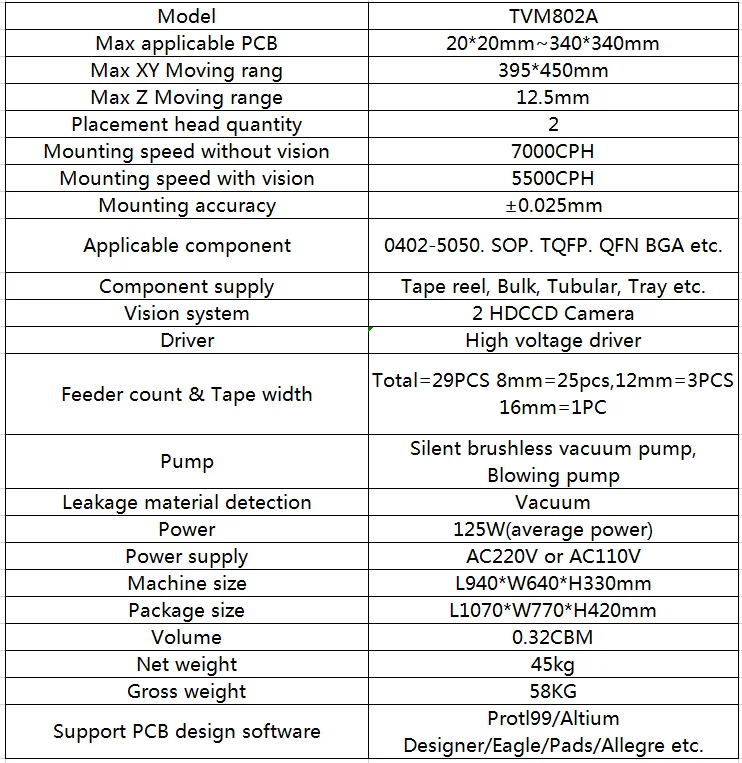

Технические характеристики

Версия

TVM802A

Применимая печатная плата

20 мм * 20 мм ~ 340 мм * 340 мм

Ось XY Диапазон перемещения

305*350 мм

Перемещение по оси Z Диапазон перемещения

15 мм

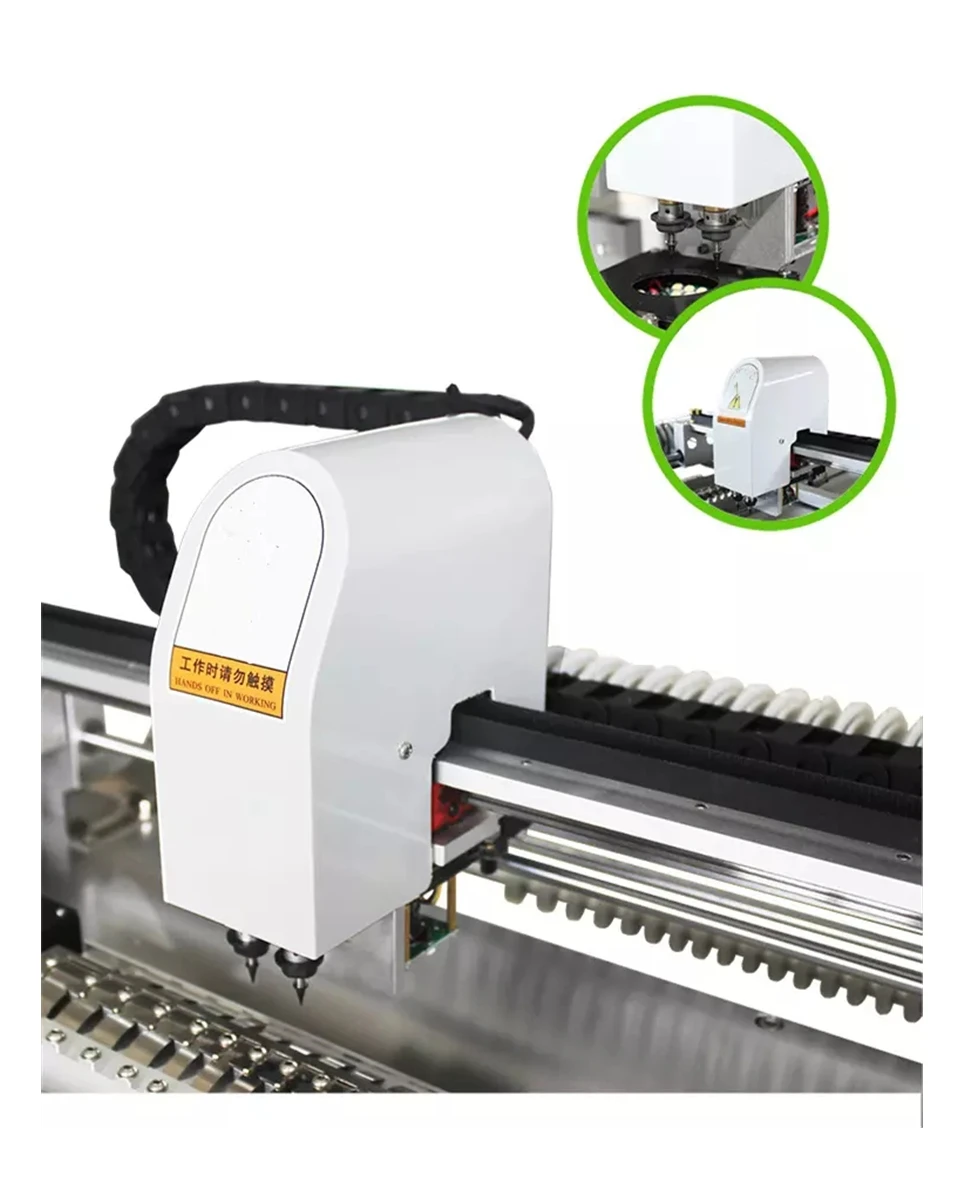

Размещающая головка Кол-во

2

Возможность крепления

5000CPH (с камерой)/7000CPH (без камеры)

Точность монтажа

±0. 025 мм

Применяемые компоненты

0402-5050, SOP, QFN, IC, BGA

Ширина ленты

8 мм, 12 мм, 16 мм

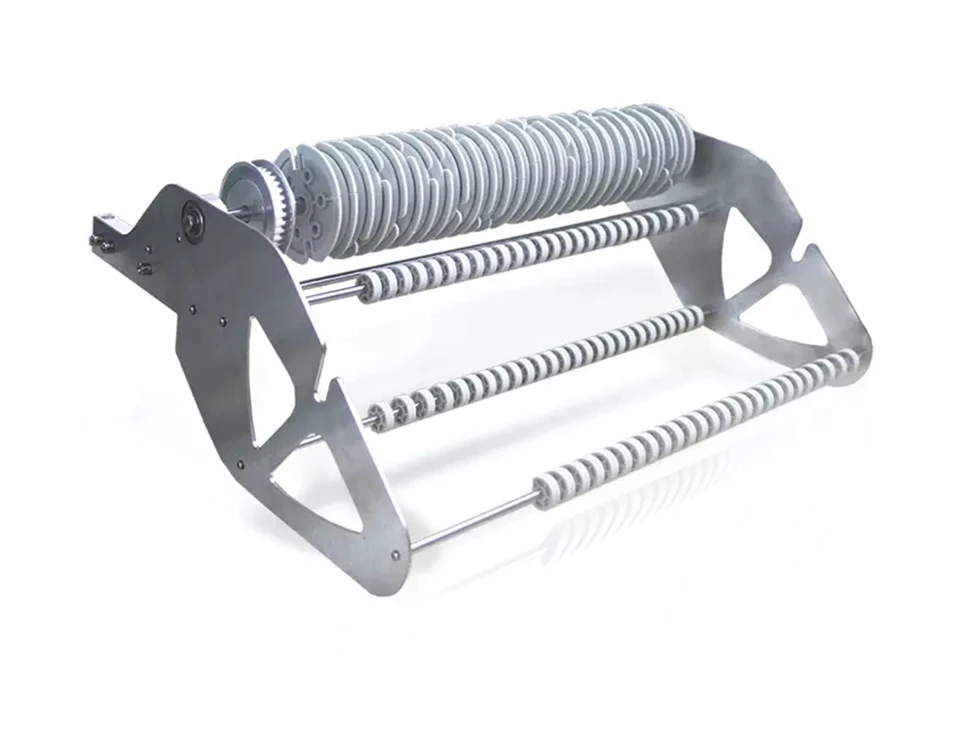

Фидеров

27 (8 мм = 21,12 мм = 3,16 мм = 2, объемный IC = 1)

Вакуумный насос

15-92 кПа (насос немого типа)

Вакуумный насос Кол-во

3 вакуумный насос (один положительный, два отрицательных)

Блок питания

220 В, 50 Гц (кабриолет до 110 В)

Средняя Рабочая мощность

100 w

Вес

G. W.: 65 кг; N. W.: 45 кг

Размер упаковки

0,51 м и sup3;

Размеры машины

L 980 мм * Ш 655 мм * в 285 мм
