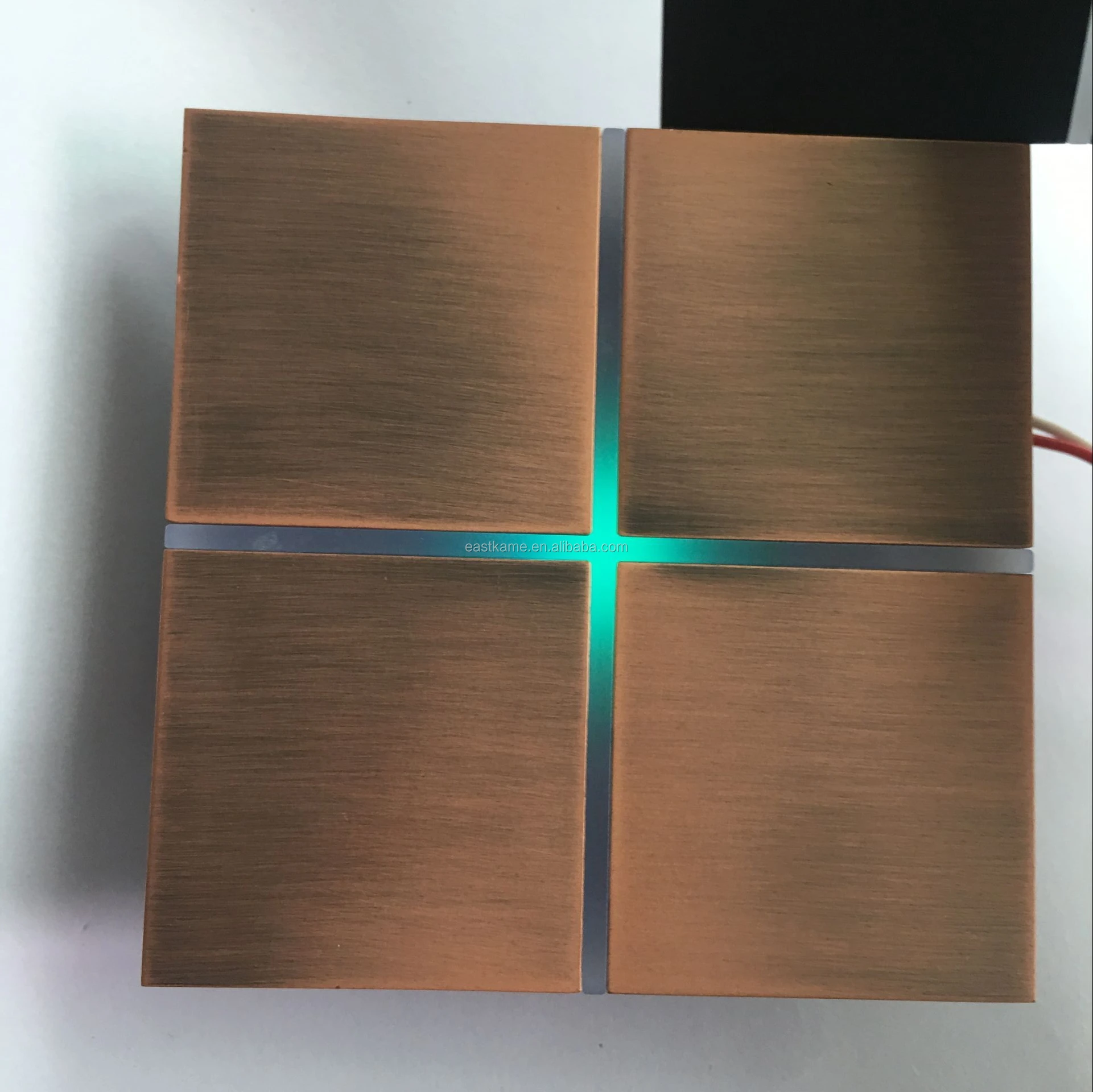

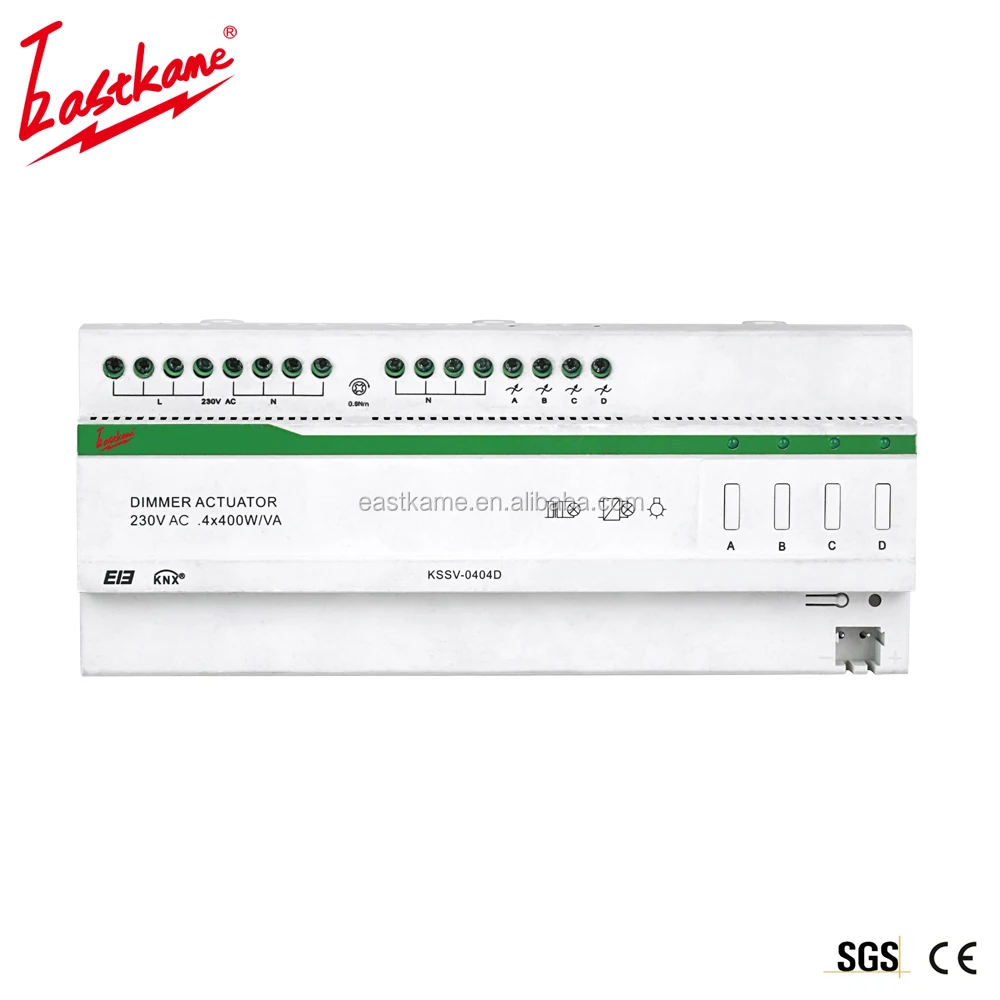

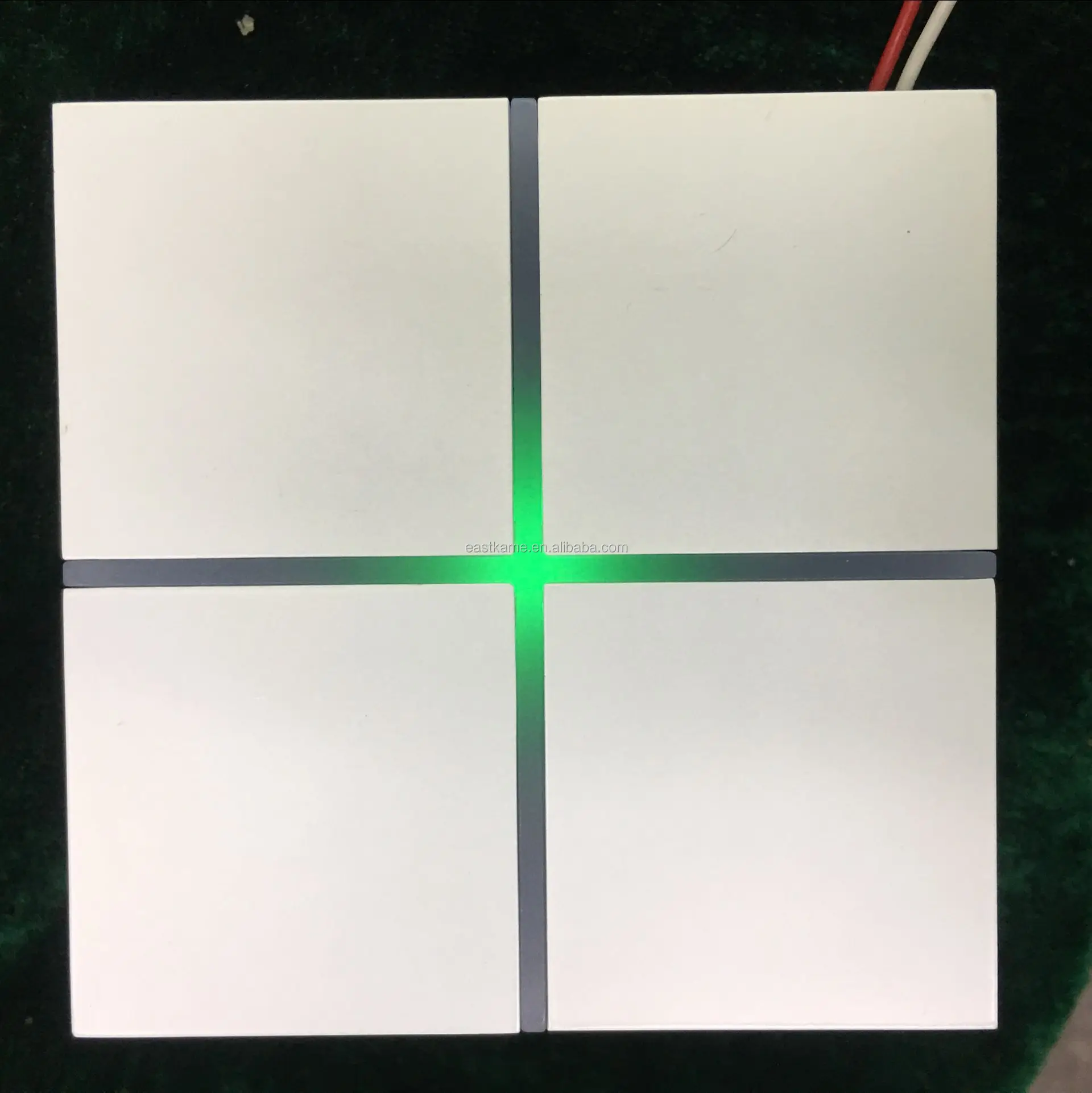

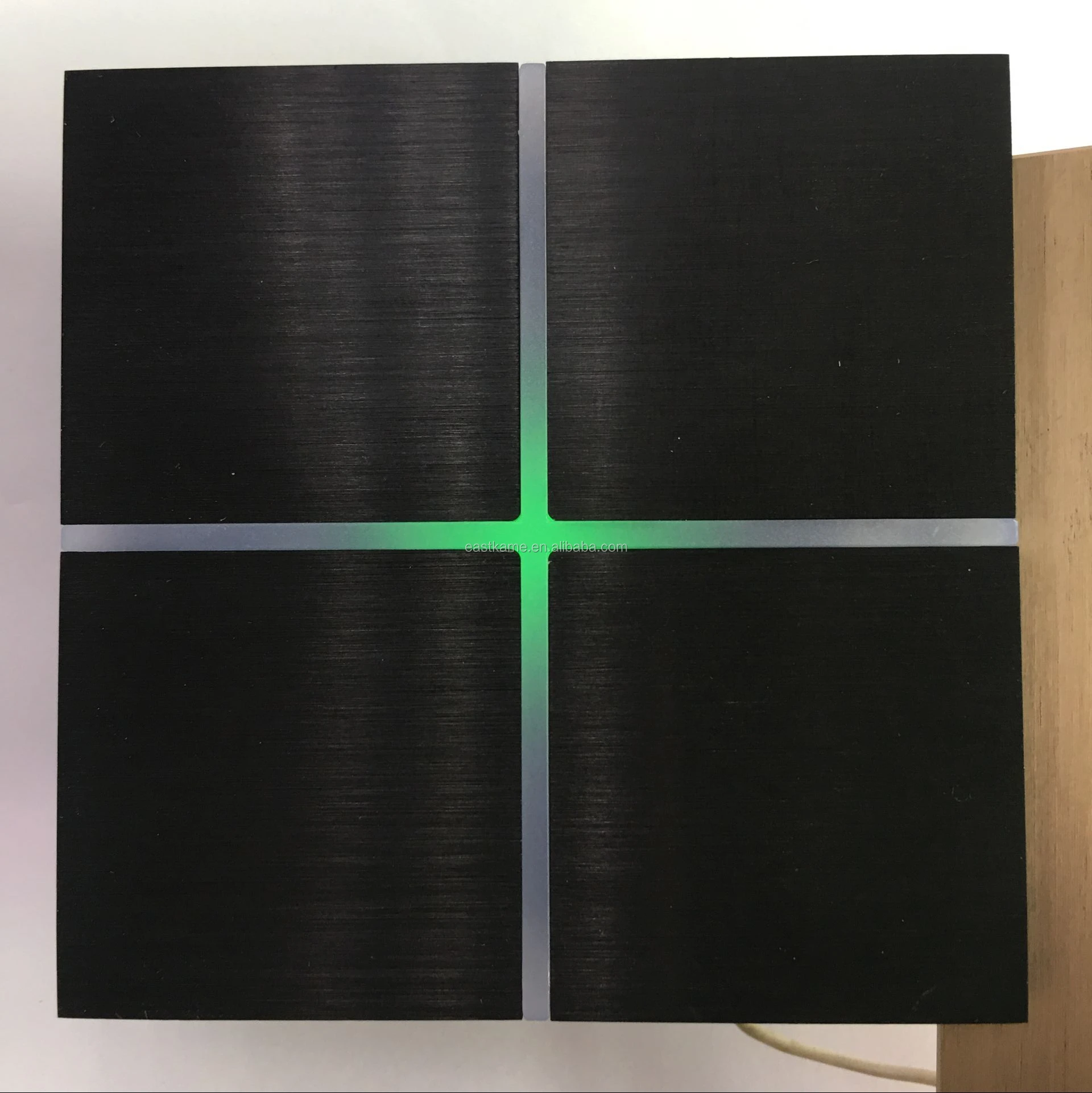

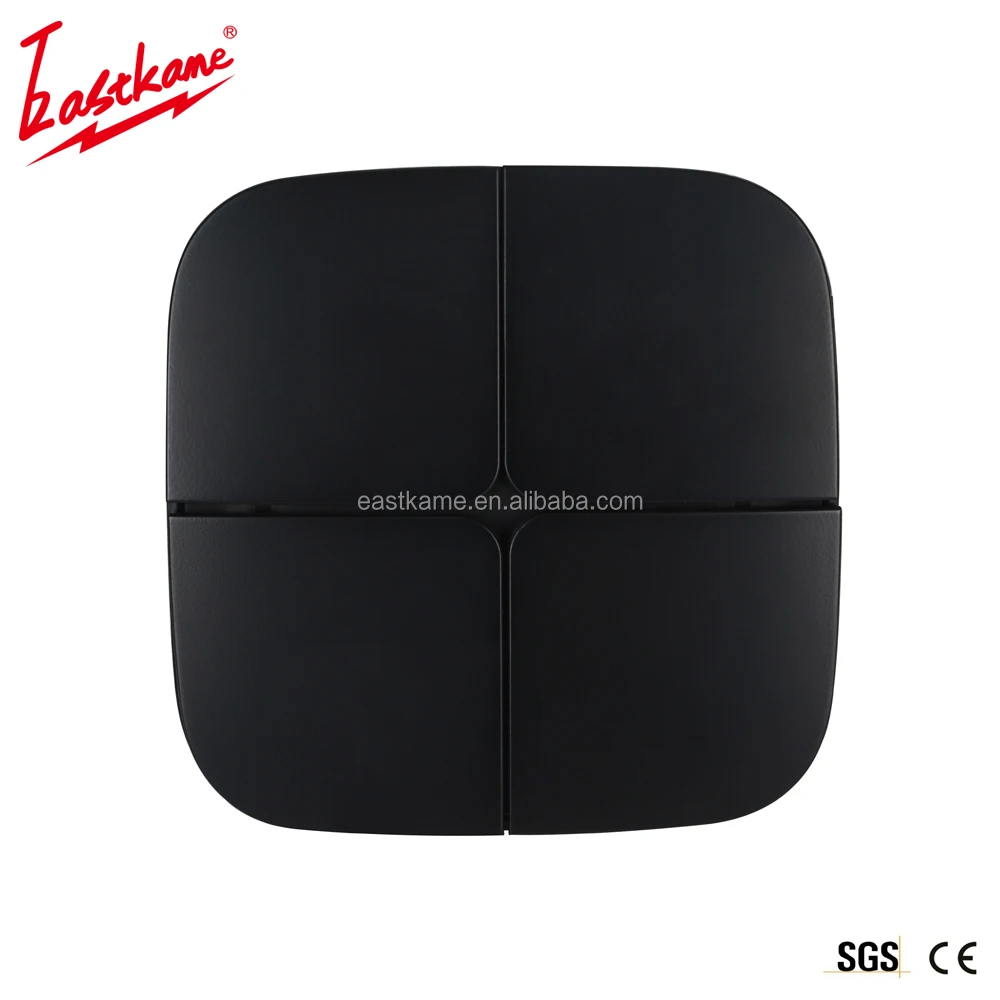

KNX светодиодное затемнение и сенсорный выключатель алюминиевая

KNX/EIB автобус

Приводах переключения

Руководство по эксплуатации

Это руководство предоставляет вам подробную техническую информацию о мощном приводе для резки переключатель, включая сведения об установке и программировании, и в соответствии с фактическим использованием примера поясняет, как использовать мощный привод для резки переключатель. Для удобства установки в распределительный ящик, крепкий привод для резки переключатель разработан модульной установки оборудования, может быть установлен на 35 мм din-рейку.

Мощный привод переключателя используется для управления нагрузкой, такой как освещение, имеет функцию магнитной фиксации.
Через шину EIB/KNX с другой нагрузкой для установки системы.
Использование программного обеспечения для инженерного проектирования и управления системой.

2. Обзор и функции продукта.

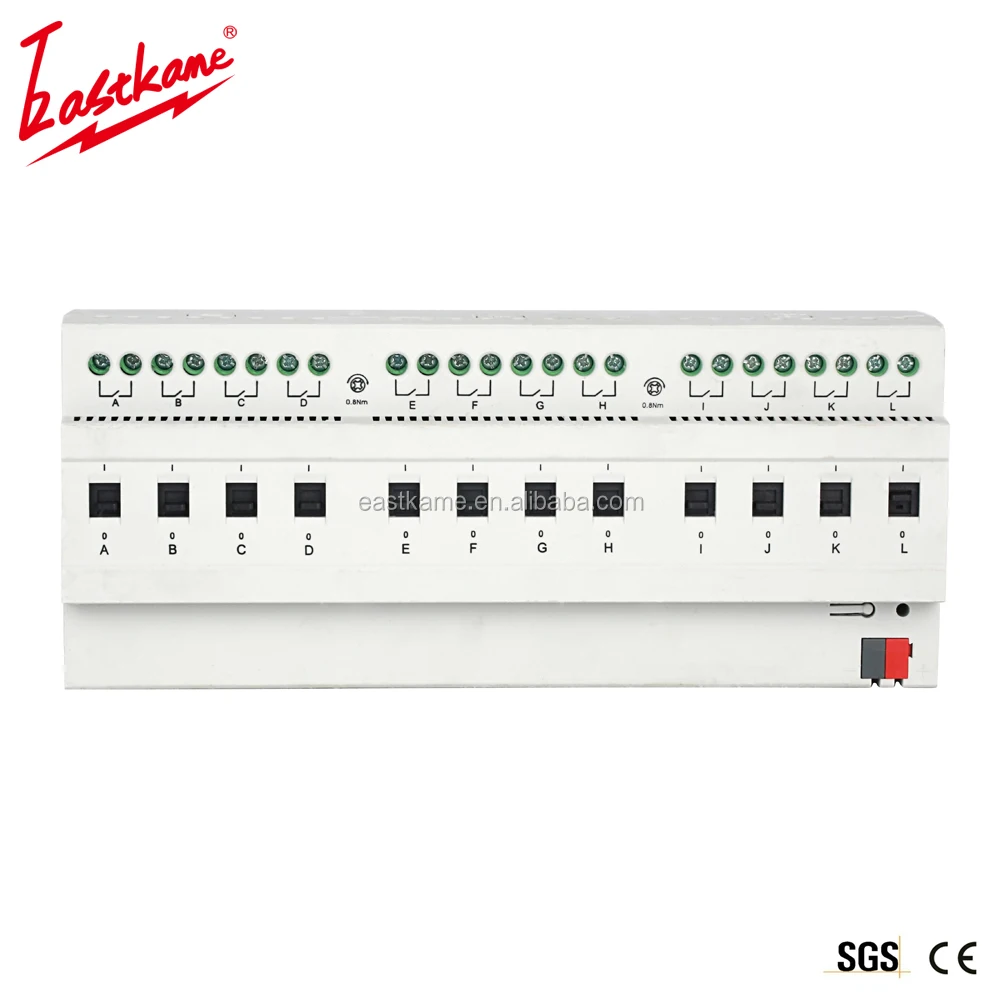

Мощный привод выключателя является модульной установкой оборудования, с 4, 8 и 12 дорожным выходом. через автобусные терминалы EIB, подключенные к системе EIB/KNX, сделать набор
Программное обеспечение ETS версии ETS3.0 f (выше), физический адрес и распределение набора параметров.
Каждый сильный отрезать максимальный ток нагрузки выхода привода переключателя 20. A, содержащее 4, 8, 12 дорожное интеллектуальное реле, каждая цепь может быть независимо управляемой 3300 Вт переключатель лампы, реле
Блок с ручным режущим циферблатом, с функциями магнитной фиксации. Восемь мощных выключателей с 4 дорожными входами/выходами сухого контакта.
Функциональное описание:

(1) независимое управление 4/8/12 петля лампы/нагрузка;
(2) с сильным ручным циферблатом;
(3) функция магнитного удержания реле;
(3) функция задержки включения/выключения;
(4) функция переключателей синхронизации и переключателей петель;
(5) сцена с сохранением, восстановление функции;
(6) функция ответа на запрос значения состояния;
(7) питание шины и восстановление напряжения при выборе функции переключателя реле;
(8) в сочетании с функцией управления сценой;

3. детальные параметры

Основная Выходная 4/8/12 цепи дизайн, Каждый цикл 250 В переменного тока (50/60 Гц) 20 a
Шина 21-30 v DC вход
Ток шины 20 мА или меньше
Мощность 0,6 Вт или меньше работы
Выход (цепь) Чистая резистивная нагрузка: Макс 20 А
Материал верха-PA66
Размер (Длина x Ширина x D) 92 mmx217mmx61. 5 мм (8/12)/92 mmx72. 5 mmx61. 5 мм (4)

Вес (Прибл.) 0,4 кг

Установка типа din-рейки

Загрязнение окружающей среды(IEC 60664-1) 2

KNX/EIB автобус

Приводах переключения

3. Руководство пользователя

Степень водонепроницаемостиIP 20 (EN 60529)

Уровень защиты(IEC 1140) III

Защита от перегрузки(IEC 664-1) III

Рабочая температура-5°C-45 °C

Температура хранения-20°C-70 °C

Относительная влажность Макс 90%

4Чертеж размера и чертеж соединения

4,1 MR4812.12.20.2
