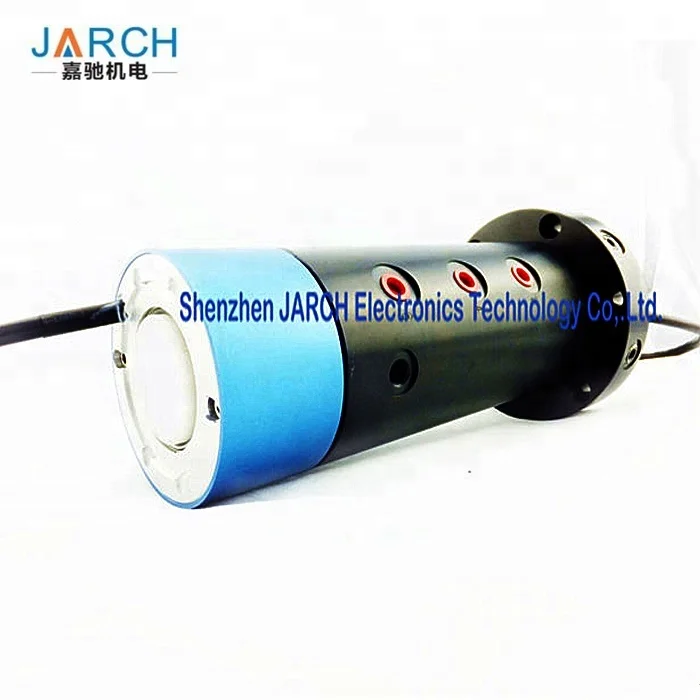

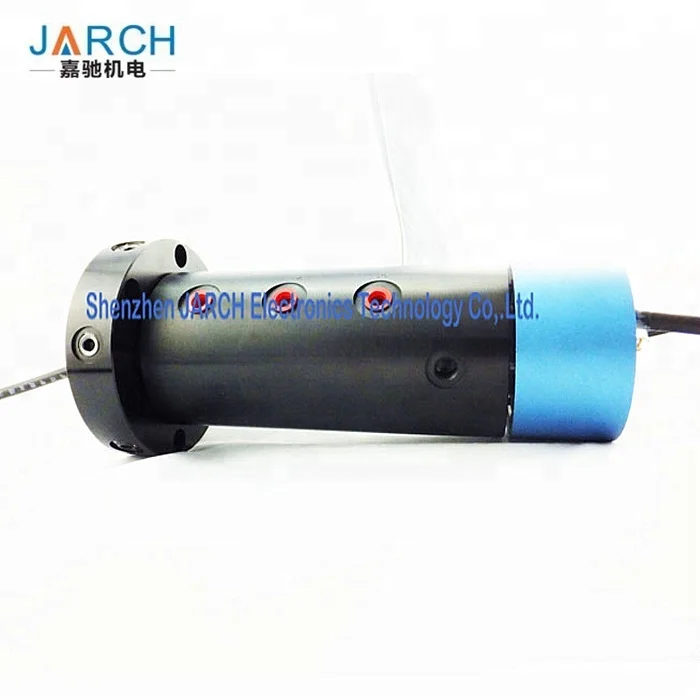

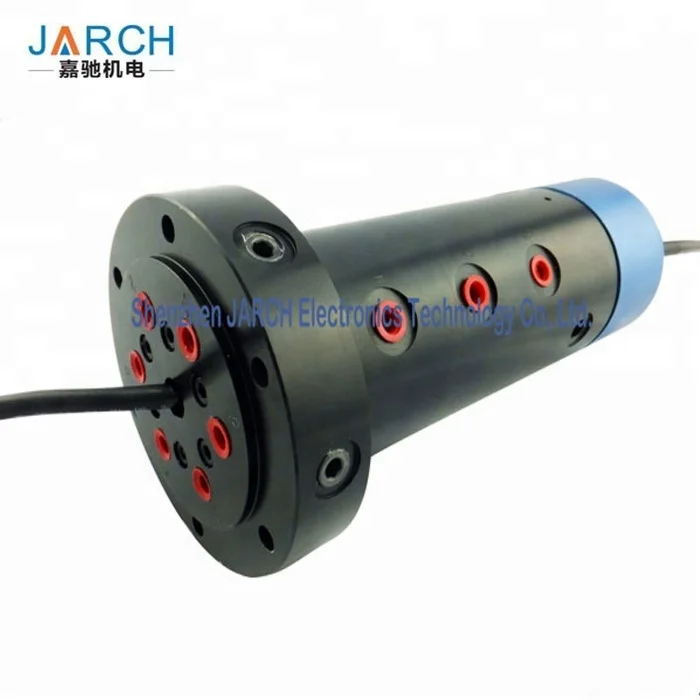

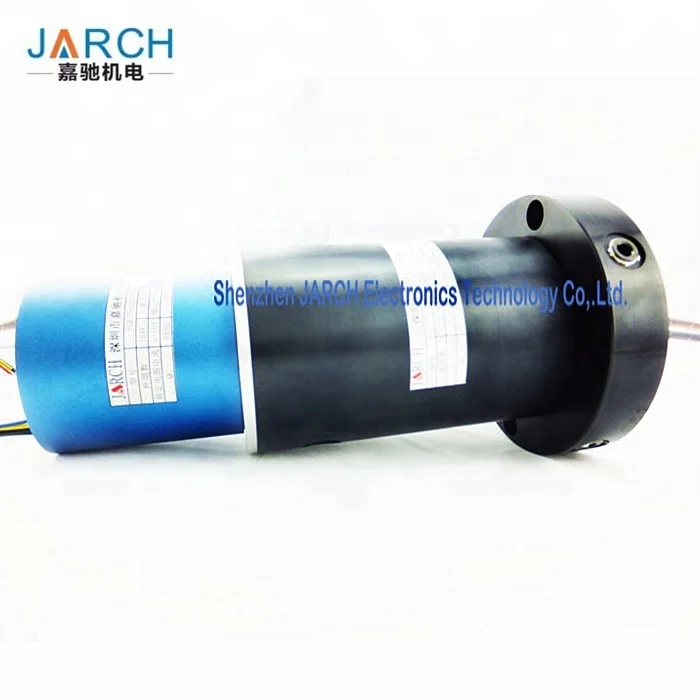

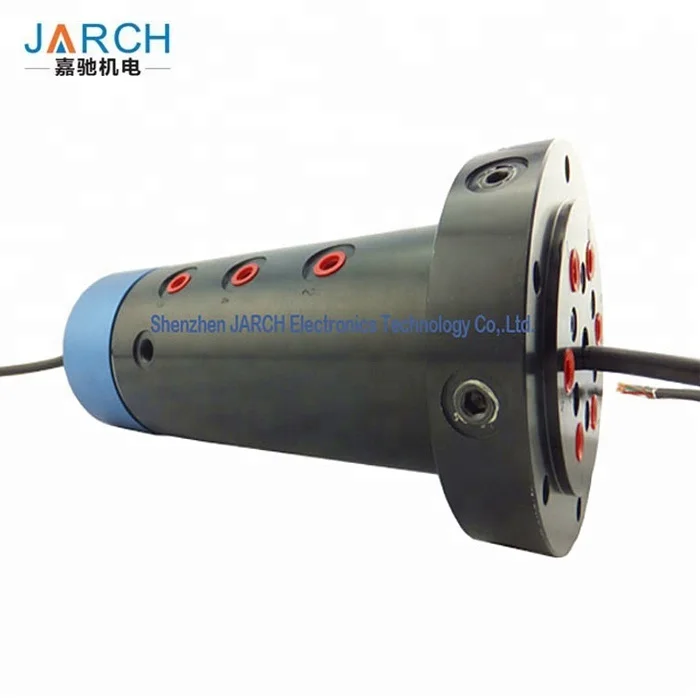

JARCH 4 прохода с 2-36 схемами промышленного высокого давления гидравлического шарнирного соединения скольжения кольцо
Описание продукта:
Промышленное Гидравлическое шарнирное соединение высокого давления 4 прохода с 2-36 схемами, UL ROHS перечислено
***360 градусов передачи воздуха, жидкости и электричества
*** CПередача воды, горячей воды, охлаждающей жидкости, пара и т. Д.
*** SДоступен olid или hollow
***Прочный корпус из анодированного алюминия конструкции
***OEM заказной доступен.
Электрические характеристики:
Кольца
2 ~ 24
В настоящее время
Сигнал (2А) или 5А/15А
Стабилизатор напряжения
МВ ~ 240 В постоянного тока/В переменного тока
Максимальная скорость
30 оборотов в минуту
Размер скважины
Нет
Общий диаметр
78 мм
Материал корпуса
Алюминиевый сплав
Высокий крутящий момент
0.05N.m; + 0.03N.m/6 колец
Срок службы
50 миллионов
Контактного материала
Драгоценный металл: золото
Электрический шум
<5 mΩ
Контактное сопротивление
<2мΩ
Прибор для тестирования Диэлектрической прочности
1000VDC @ 50 Гц
Подводящий провод
UL Tef. Awg26, Awg22, Awg16
Сопротивление изоляции
500 МОм @ 600VDC
Привести длины
300 мм (12 ")
Работая Temp.
От-40 °C до 80 °C
Защита
IP54
Материалы
Без свинца, по ограничению на использование опасных материалов в производстве
Сертифицированный
Сертификат Европейского соответствия, сертификат независимого Испытательного и сертификационного FCC, аддитивного цветового пространства
Скользящие кольца могут использоваться в любой электромеханической системе, которая требует безудержного, непрерывного вращения во время передачи мощности или данных от стационарного к вращающейся конструкции.
Серия JARCH HY пневматические электрические поворотные соединенияПоддержка 2-24 проходного пути пневматический/гидравлический, он может сочетаться с питанием, сигналом, Ethernet, USB, Devicenet, контрольной сетью, Canbus по запросу. Он также может быть установлен валом или дополнительным фланцевым монтажом. Типы проходных сред могут использовать воздух/газ, химический, DI/водопроводная вода, масло, вода/гликоль.
JSR-HY038-16E-6G обеспечивает 6 проходов 6 ~ 8 мм cOmpressed прохода воздуха,Комбинированное электрическое скользящее кольцо 2 ~ 36 circiuts 2A/15A. Скользящее кольцо обеспечивает ротационный фланец можно установить на поворотный стол.
Размеры:
Размер L должен быть рекомендован, когда кольца и текущие детали являются вариантами. Пожалуйста, свяжитесь с техническим Отделом JARCH
Преимущества:
Уникальная производительность обработки сигнала с минимальным уровнем шума электрической цепи · Плотная упаковка, чтобы соответствовать самым требовательным ограничениям пространства · Полностью совместим с аналоговыми и TTL сигналами уровня управления · Прецизионные шарикоподшипники для длительного срока службы · Герметичные блоки доступны, IP67 опционально · Прочная конструкция из анодированного алюминия · Низкая стоимость, льготные цены
· Небольшой размер · Быструю доставку
Инструкция по установке:Фланец крепления:
Область применения:
• Демонстрационное оборудование
• Упаковочное/Упаковочное Оборудование
• Полупроводниковый системы управления
• Промышленное машинное оборудование
• Поворотный индекс таблицы
• Оборудование для управления производственным процессом
********* Основные товары, которые могут вас заинтересовать
Сопутствующие товары
Информация о компании
JARCH является профессиональным производителем скользящих колец и колец в Шэньчжэне, Китай. Компания JARCH стала одним из самых известных китайских брендов в мире для высококачественных колец скольжения и первоклассных услуг. Так как мы были основаны в 1998 году, мы стремимся к инновациям, разработке и производству высококачественных колец скольжения и предоставления идеальных решений вращения для клиентов по всему миру.
Вопросы и ответы
1. Какие технические данные должны быть предоставлены для нашихИндивидуальные токосъёмное кольцоМодель.
A:
Если вы хотите выбрать специальную модель кольца-скольжения, вам необходимо предоставить подробную информацию, как показано ниже:
А. Скорость работы (об/мин) B. Тип установки
C. Размер контура
D. Каналы (номер одного провода кроме кабеля) Е. Номинальное напряжение и ток для силовых колец и сигнальных колец
F. Тип сигнала и связанныеПараметры (очень важно)
G. Рабочая температура h. IP (требования к герметизации)
2.Сколько времени занимает ваше производство?
Ответ: требуется от 7 до 15 дней для стандартных продуктов, от 10 до 20 дней для простых заказных продуктов, От 15 до 40 дней для сложных индивидуальных пород.
