Дизельная впрыска стальная металлическая трубка труба Концевая усадочная ОБЖИМНАЯ формовочная Контрактная Расширенная уменьшенная

Описание и отзывы

Трекер стоимости

Характеристики

diesel injection steel metal tube pipe end shrinking crimping forming contract expand reduce machine



Recommended application industry:
automobile fittings ( oil pipe for brake, muffler, seats), motorcycle, healthy equipment, air-conditioning,
bicycle, steel furniture, sanitary wares and so on;

Adapted material:

steel pipe, stainless steel, copper pipe, aluminum pipe;

Main specification

1) NC Control Unit: Easy Operation and Maintenance

2) Suitable for the shrinking of various metal pipes with different material and different shape

3) Equipped with emergency stop device. Both manual and automatic operations are available

4) Shrinking stroke 100mm. The max. workpiece length is 450mm, with no minimum workpiece length

5) Forming shapes can be convex, concave, sectional, long 7 flat, square, V-shaped, open elbow and flat elbow. The design of the tooling varies with workpiece and customers' requirements

 Technical parameter

Type	SG-40	SG-60	SG-80	SG-100
Max tube(mm)	φ40*2.0	φ60*2.0	φ80*3.0	φ100*3.5
Max processing length(mm)	110	130	150	180
Oil pressure(Mpa)	14	14	14	14
Working speed	100mm in3-4/s	100mm in3-4/s	100mm in3-4/s	100mm in3-4/s
Size(cm)	180*45*120	200*50*130	290*70*140	300*75*150
Weight(kg)	600	950	1600	1800
Remark	1.The max processing length can according to customers requirement.

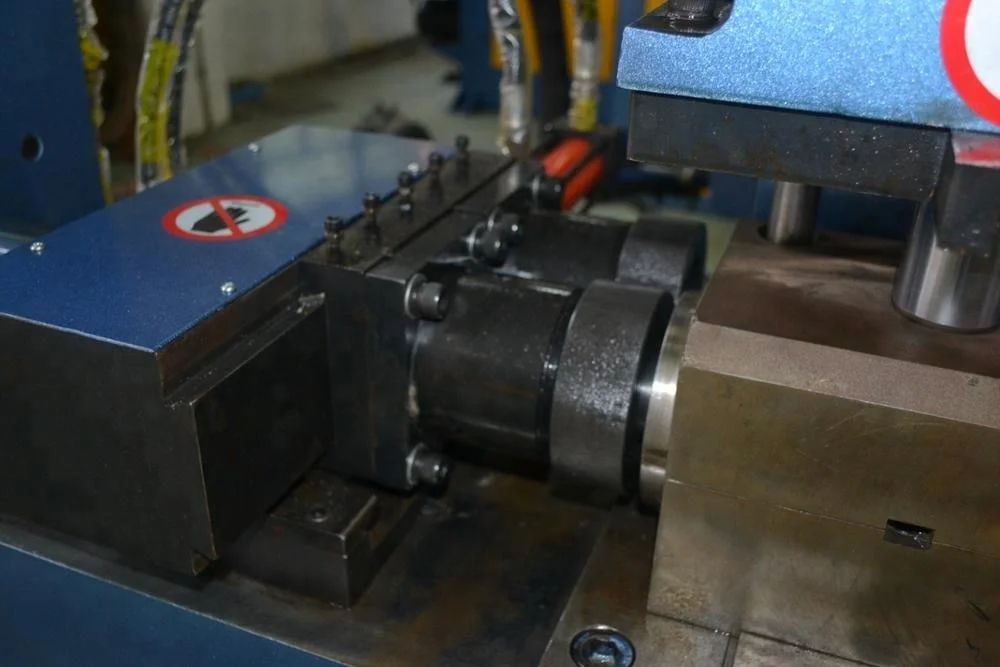

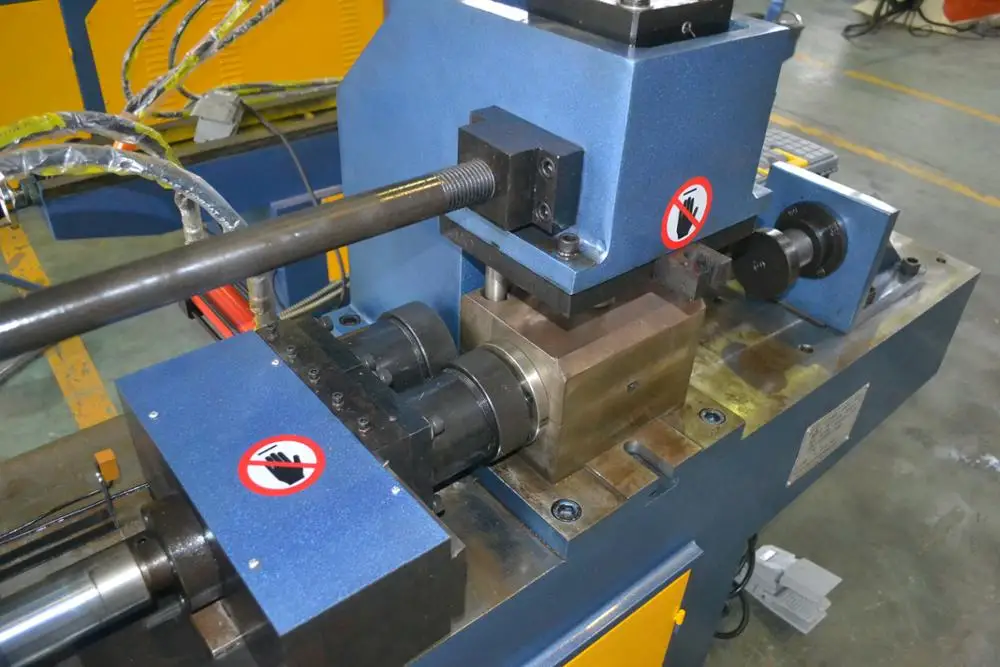

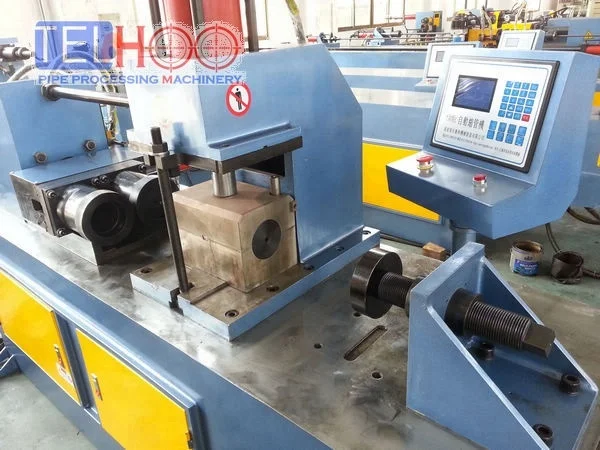

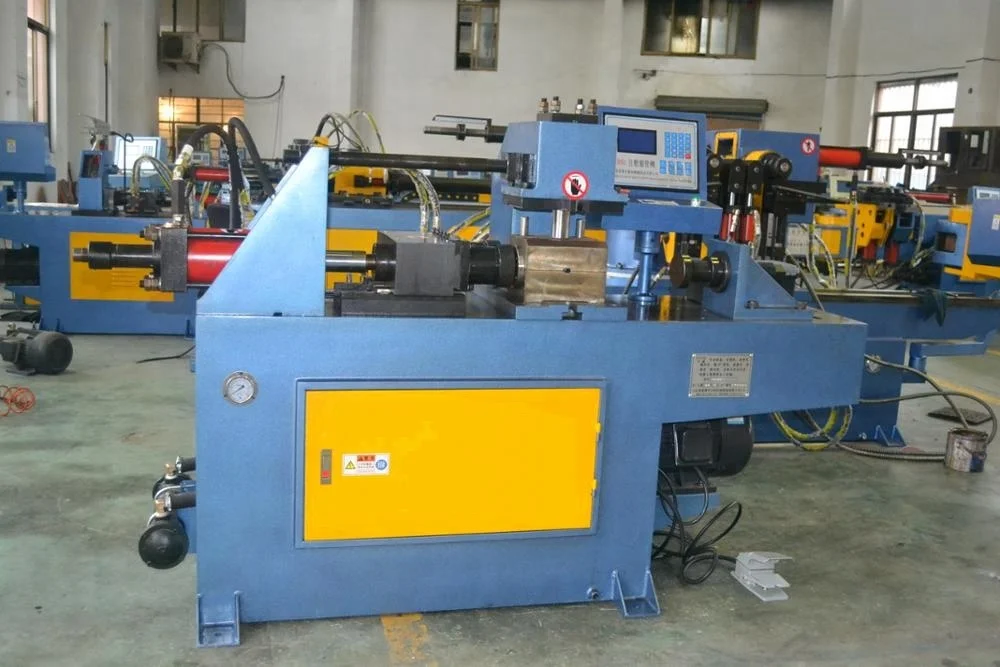

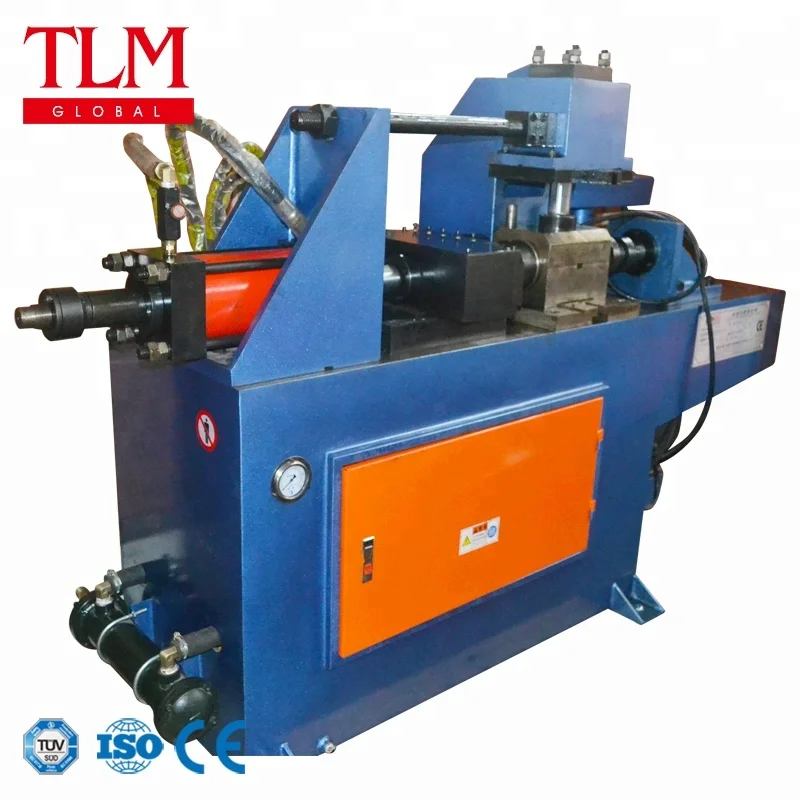

 Machine picture

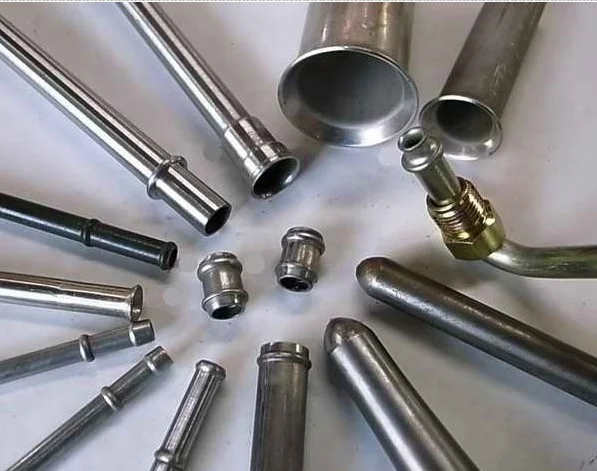

Tube samples
