Машина для гомогенизации сыра большой емкости 2 тонн/система/линия для высокоскоростного завода
Конструкция:

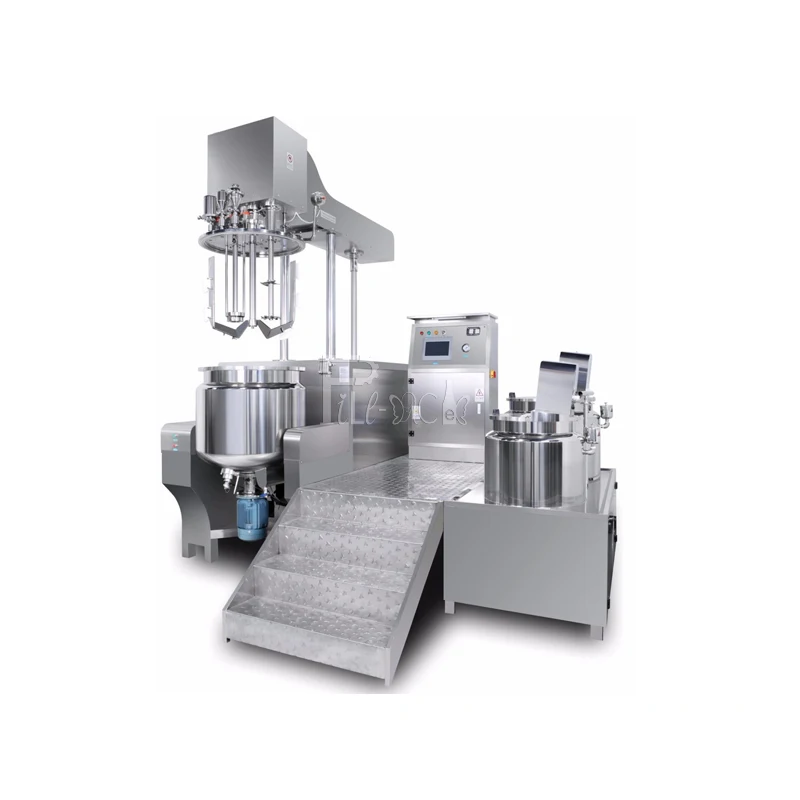

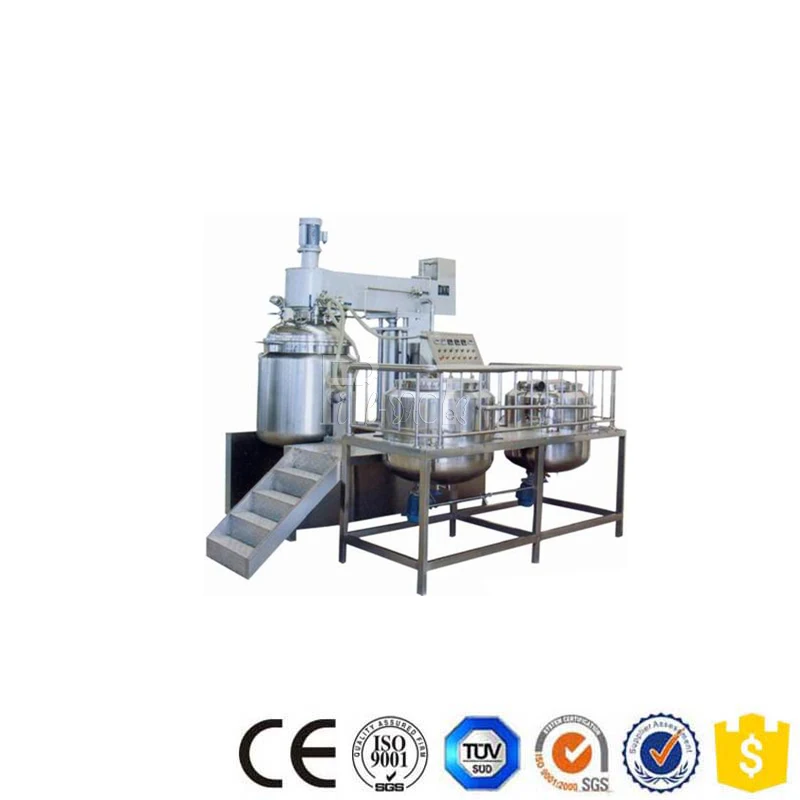

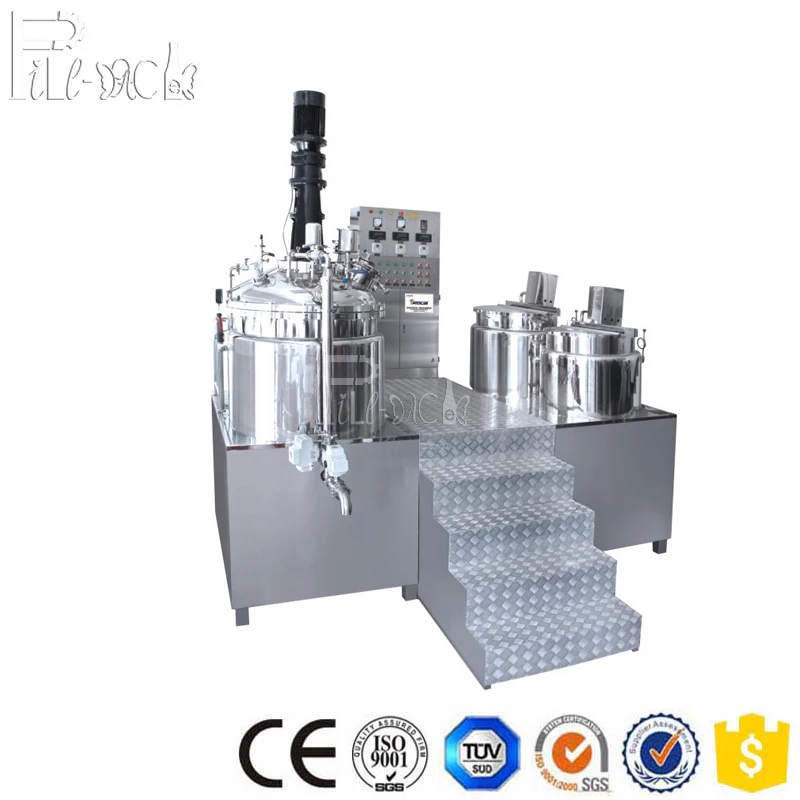

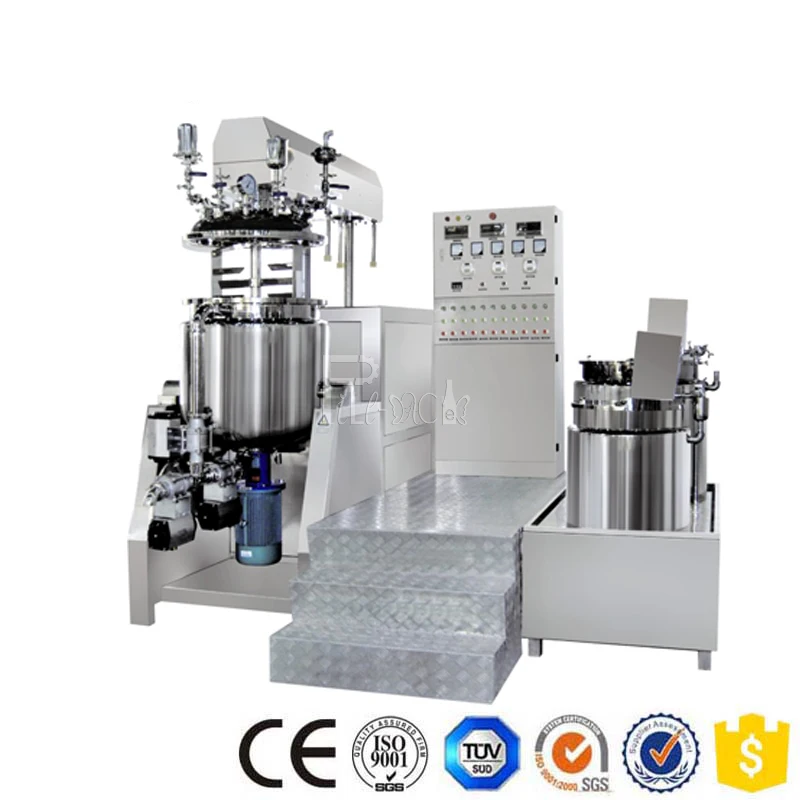

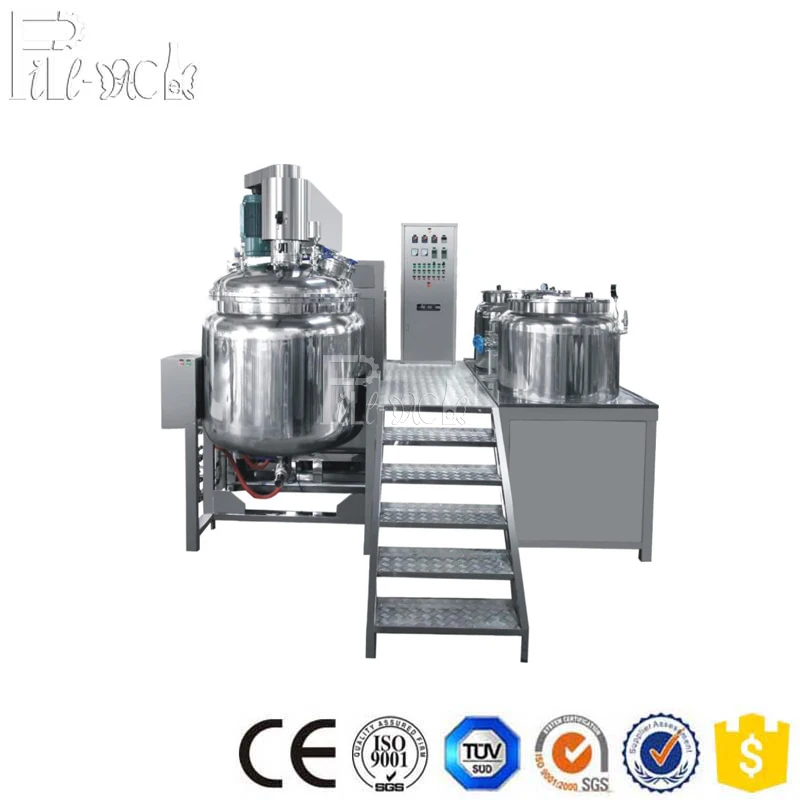

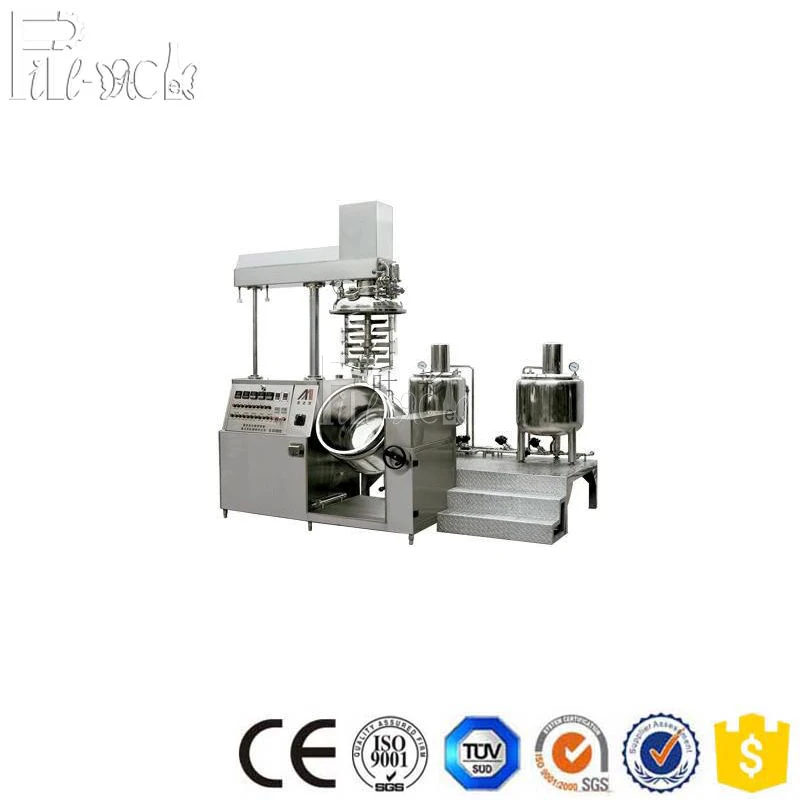

Структура: Система гомогенизации сыра разделена на главный горшок, масляный горшок, водный горшок, электрическую систему управления, вакуумную систему и рамку. Основной Горшок состоит из однородной перемешивающий горшок, гомогенизирующий механизм, помешивая механизм и так далее.
Принцип работы: Во-первых, материал подогревается и перемешивают в воды и масла горшок, и затем по трубопроводу, сыр гомогенизации система может быть непосредственно вдыхаемый в однородной горшок в вакуумном состоянии. Материалы в однородной горшок на перемешивающий горшок на тефлоновое покрытие скребок (скребок всегда встречаем подключенный к источнику питания, подметает угол стены липкий материал), продолжать выпускать новый интерфейс, И затем через ножницы блендера, сжатие, складывание, так что он перемешивается, Смешанные и вплоть до гомогенизатор ниже подключенный к источнику питания, а затем за счет высокоскоростного вращения ротор и статор произведены в период с сильной сдвига, удара турбулентность и другие процессы в сдвиговом материале разрезаются, быстро разбиваются на 200 нм ~ 2 мкм частицы. Частицы Материала, эмульгирование, смешивание, тщательное смешивание, рассеивание и т. д. могут быть завершены в течение короткого времени. Поскольку однородный горшок находится в вакуумном состоянии, пузырьки, генерируемые в процессе смешивания, быстро удаляются. После того, как гомогенизации отделка, внутренняя часть состоит из может выполняться оформления горшок маховик в сторону. Однородная горшок самая высокая температура нагрева через панель управления регулятор температуры настройки настроек; Равномерное смешивание и лезвие смешивания может использоваться отдельно; Гомогенного смешивания время может быть установлена в соответствии с различные свойства материала.
1,1, эмульсионный нагрев горшка с 3 слоями
Emulsitying горшок Корпус:
1. Объем конструкции составляет 2000 л, а рабочий объем-1600 Л. 2, перевернуть горшок для тела, может быть сваливается, гидравлическим управлением поворотный кронштейн для свинга; 3, трехслойная структура: Внутренний слой SUS304, высокое качество, толщина нержавеющей стали 4 мм, средний слой SUS304, высокое качество, толщина нержавеющей стали 4 мм, Внешний слой SUS304 из высококачественной нержавеющей стали толщиной 3 мм.
Карликовая Куртка: Внутренний слой и средний слой образуют нагревательную куртку (нагревается электрическим нагревательным стержнем или паровым нагревом), И средний слой и внешний слой образовали теплоизоляционную куртку (встроенный теплоизоляционный материал). Внутренняя куртка может нагревать теплоноситель, таким образом, чтобы нагреть материал. Куртка открывается на входе и выходе, что позволяет импортировать теплопроводную среду. Внешняя куртка является асбестовым изоляционным слоем, эффект сохранения тепла хорош, и он может предотвратить ожогов и обеспечить безопасность работы.
Верхняя и нижняя головки: Головка (для крышек кастрюль): для крышек кастрюль расположена на лампа окна, смотровое окно (со стеклоочистителем подачи портов, вакуумный насос, вакуумный манометр, впускную водопроводную (выпускная труба) вход масла (путем подключения к водному нефтепроводу), интерфейс ожидания; Если вам нужно добавить отверстие и инструмент, пожалуйста, сделайте его настраиваемым. Крышка кастрюли при Фланцевый с фланцем в бак. Крышка кастрюли может быть поднята и поднята. Метод подъема-гидравлический подъёмный и подъемный, с ограничительным переключателем хода, и операция безопасна и стабильна. Гидравлическая мощность составляет 1,5 кВт, а подъем ход 720 мм; Нижняя головка (нижняя часть): Санитарно мертвая (уплотнительная поверхность клапана от нижней поверхности менее 1 см, с соединением), датчик температуры 1, настроить по центру нижней розетки, без мертвых разгрузочный клапан, чистой, не оставляя следов; Полировальная обработка внутренней и внешней зеркальной поверхности горшка, оборудование является чистым и санитарным, что отвечает требованиям GMP.
Смешивая часть:
1, двигатель: трехфазный асинхронный двигатель, 380 В, 50 Гц (изготовленный на заказ двигатель), мощность 1,5 кВт; 2, Коробка передач: редуктор и специальный зубчатая структура передачи; 3, преобразователь частоты: цифровой дисплей, плавное регулирование скорости; 4. стирер: Против часовой стрелки рамки стирер (с PTFE выскабливание стены), обратный против часовой стрелки с многослойным покрытием крыльчатка стирер, двухсторонний помешивая помех движение; Обдирая стены всегда подходит горшок стены, очистите горшок наклейки Материал, новый интерфейс, производит без глухих концов, а также повысить эффективность передачи тепла; Два низкая скорость насадке и высокая скорость эмульсии оси концентрические три оси дизайн. 5. Скорость: Против часовой Тип рамы стирер скоростей 0 ~ 80 об./мин.; Обратный против часовой стрелки с многослойным покрытием крыльчатка стирер скоростей 0 ~ 80 об./мин.; Бесступенчатое Управление скоростью преобразования частоты, цифровой дисплей;
Эмульгирования часть: 1, двигатель: трехфазный асинхронный двигатель, 380 В, 50 Гц (изготовленный на заказ двигатель), мощность 3 кВт; 2. Эмульгирующий гомогенизатор: Новое поколение эмульгированного гомогенизатора, спиральный ротор пропеллера, более мощный; Пара роторных статоров точной координации, высокая точность обработки, эффект эмульгирования сдвига хорош; Эмульсионный вал протестирован статическим и статическим балансом, и стабильность хорошая. 3, скорость: скорость ротора 2860 об./мин.;
Главный вал передаточного механизма выполнен уплотнение: Механическое уплотнение и уплотнение губ вращающегося вала
Автоматическая подача и разгрузка: 1, корма: материал может быть непосредственно вдыхаемый в эмульсию горшок на водной фазы горшок и масляная фаза горшок в вакуумном состоянии через транспортировки труб. 2, разрядка: выпускной клапан в нижней части ёмкость для эмульсификации может быть непосредственно разряжается (под давлением или перекачивать), а также может переворачиваться подключенный к источнику питания, чтобы вылить материал.
Параметр
Параметры модели
2000L
Emulsitying горшок
Дизайн громкости
2000L
Рабочий объём
1600L
Мощность перемешивания (кВт)
7,5
Скорость перемешивания (об/мин)
0-45
Мощность гомогенизатора (кВт)
30
Скорость гомогенизатора (об/мин)
2800
Режим нагрева
С электрическим подогревом
Размер и количество электрической нагревательной трубки в главном горшке
20*280 1500W
6
Мощность электрического отопления (кВт)
30KW
Режим подъема и мощность (кВт)
Гидравлическое давление, 1,5
Вакуумная мощность (кВт)
1.5kw
Главный бак размеры мм
(С высотой подъема)
3250*1250 *(3300-4800)
Толщина бака (мм)
Электрическое отопление (внутри и снаружи)
(Паровой нагрев должен быть утолщенным)
4 мм
4 мм
3 мм
1,2, водяной горшок:
Горшок для тела структура: Для подавления массовых беспорядков (стандартный дизайн является двойной слой структура, в том случае, если функция сохранения тепла не требуется, конструкция состоит из трех слоев структура, Стоимость увеличивается) 1. Объем конструкции корпуса горшка 1200 л, верхняя плоская крышка, нижняя структура головки, нормальное использование давления; 2, три слоя структура, с пиджаком, от внутреннего к внешнему толщина составляет 4/3/3 мм (электрическое отопление); Внутренняя куртка может нагревать тепло, чтобы нагревать материал. Куртка открывается на входе и выходе, что позволяет импортировать теплопроводную среду. Наружная куртка асбеста изоляционного слоя, очень хороший эффект сохранения тепла, и это может предотвратить ожоги работников и обеспечить безопасность при эксплуатации. 3, с плоским покрытием из нержавеющей стали, полуоткрытым покрытием, с ручкой, удобно для кормления; 4. Нижняя часть горшка оснащена датчиком температуры и электрическим нагревательным устройством. 5. Центр кастрюли снабжен выходом материала, который соединен с основным горшком через трубу. 6. Полировка внутри и снаружи кастрюли, оборудование является чистым и санитарным, который отвечает требованиям GMP.
Смешивая часть: Мотор: трехфазный асинхронный двигатель, 380 В, 60 Гц (индивидуальный мотор), мощность 750 Вт; Мешалка: настраиваемый дисперсный диск, весло, трифолиевый Пропеллер и другие мешалки
Параметр
Кувшин для воды
Дизайн объем воды горшок
1200L
Мощность смешивания водного горшка (кВт)
2,2
Спецификация и количество труб водонагревателя
20*280
6
Электронагревательная Мощность водяного горшка (кВт)
24KW
Толщина бака мм (внутри и снаружи)
4 мм
3 мм
1,3, масляный горшок:
Горшок для тела структура: (Стандартная конструкция-Двухслойная структура, если требуется функция сохранения тепла, конструкция-трехслойная структура, Стоимость увеличивается). 1. Объем конструкции корпуса горшка 950 л, верхняя плоская крышка, нижняя структура головки, нормальное использование давления; 2, три слоя структура, с пиджаком, от внутреннего к внешнему толщина-3/3/3 мм (электрическое отопление); Внутренняя куртка может нагревать тепло, чтобы нагревать материал. Куртка открывается на входе и выходе, что позволяет импортировать теплопроводную среду. Наружная куртка асбеста изоляционного слоя, очень хороший эффект сохранения тепла, и это может предотвратить ожоги работников и обеспечить безопасность при эксплуатации. 3, с плоским покрытием из нержавеющей стали, полуоткрытым покрытием, с ручкой, удобно для кормления; 4. Нижняя часть горшка оснащена датчиком температуры и электрическим нагревательным устройством. 5. Центр кастрюли снабжен выходом материала, который соединен с основным горшком через трубу. 6. Полировка внутри и снаружи кастрюли, оборудование является чистым и санитарным, который отвечает требованиям GMP.
Смешивая часть: Мотор: трехфазный асинхронный двигатель, 380V, 50 Гц (индивидуальный мотор), мощность 0.55KW; Агитатор: может быть настроен диспергирующий диск, лезвие, три листа, и другие агитаторы;
Параметр
Для машинного масла
Дизайн объем масляного горшка
950L
Мощность смешивания масляного горшка (кВт)
2,2
Спецификация и количество труб водонагревателя
20*220 1000W
4
Электронагревательная Мощность водяного горшка (кВт)
24KW
Толщина бака мм (внутри и снаружи)
3 мм
3 мм
1,4, функции:
Материал (включая воду и масляные горшки): Материал, из которого изготовлен подключенный к источнику питания (в том числе прослойка), крышка горшка, перемешивающий вал, агитатор, эмульгирования оси и эмульгирования гомогенизатор SUS304 высокого качества из нержавеющей стали.
Вакуумная система: Использование роторного вакуумного насоса с буферным баком из нержавеющей стали; Мощность 320 Вт, с вакуумным манометром; Степень вакуума меньше или равна-0,09mpa, реализовывает функцию вакуумной подачи и деаэрации; Машина для перемешивания и эмульгирующие процесс может осуществляться в вакууме, удерживание давления долгое время, хорошая пеноуничтожения эффект;
Система отопления: Режим нагрева: электрическое отопление, могут быть выполнены по индивидуальному заказу Паровая баня отопления (горшок тела должны быть утолщенной);
Система контроля температуры: С датчиком температуры и инструментом контроля температуры, температура может быть установлена, интеллектуальный контроль; Датчик измерения температуры (0 ~ 150 ℃) в котле с инструментом контроля температуры (только как дисплей) Зонд средней температуры куртки (0 ~ 150 ℃) и прибор контроля температуры используются для контроля работы электрического нагревательного стержня. Дизайн куртка постоянный контроль температуры предназначен при комнатной температуре ~ 150 ℃ Точность измерения температуры зонд 1 ℃, а постоянная температура диапазон управления составляет 5 ℃.
Контроль времени: С цифровым реле времени, время смешивания и умное управление можно установить.
Электронная система управления: Кнопочное управление или ПЛК с сенсорным экраном; Функции подъема оборудования, главный бак оборот, скорость дисплея и преобразования частоты, электрическое отопление, температурным дисплеем и, управление временем, прожектор, вакуумные и операционные аварийные остановки все выполняются на распределительном шкафу или сенсорном экране.
Меры предосторожности: 1. Нет вакуума, чтобы поднять крышку кастрюли. 2, когда крышка кастрюли поднята или под крышкой, ее нельзя перемешивать. 3. Смешивание, диспергирование супер нагрузки или автоматическое отключение сети от перенапряжения. 4. Давление пара промежуточного слоя кастрюли автоматически разряжается, когда давление превышает установленное давление. 5. Электрическая система управления оснащена кнопкой быстрого останова, чтобы предотвратить немедленную остановку аварийной ситуации. 6, Оборудование стеллаж для выставки товаров и электрическая коробка и операции ярких место все приспособлены с клеевым слоем предохранителем и универсальным питанием-от источника переменного или постоянного тока. 7. Лестница оборудования Рабочая Платформа оснащена поручень. 8, винт в горшке имеет меры, чтобы предотвратить падение (добавление подушки, добавление, анти-зубы и так далее)
Платформа, лески: Платформа выбирает узорную противоскользящую пластину из нержавеющей стали, с защитным стержнем, вода и масляные горшки помещаются на специально разработанную опору.
Трубопроводной арматуры: Разумная схема трубопровода, тщательная конструкция, удобное управление клапаном
Основная Конфигурация оборудования
Детали
Бренд
Преобразователь частоты
YiNeng
Кнопка устройства
YiJia
PLC, сенсорный экран (опция)
XinJie
Мотор
Wannan
Вакуумный насос (водяной кольцевой насос)
Шанхай YiHua
SUS 304
Tisco
Подшипник
HRB
Основные электрические компоненты
ZhengTai
Система контроля температуры (интеллектуальный контроль температуры)
Контактор переменного тока контроль температуры
Упаковка & Доставка
1. Система гомогенизации сыра упакована в деревянный ящик. 2. Срок поставки системы гомогенизации сыра в течение 30 дней после оплаты.
Сертификаты
Наш сервис
Обслуживание клиентов: 1. Компания FILL-PACK может предоставить вам проект под ключ, только у вас есть идеи, чтобы начать завод по производству напитков.
2. Компания FILL-PACK имеет профессиональную проектную команду, наш инженер может нарисовать образцы бутылок и диаграмму потока для вас.
3. Компания FILL-PACK предоставляет вам лучшее предложение для всех видов производства напитков, только вы можете сказать мне, какой тип напитка вы хотите получить, какая у вас емкостьY (сколько бутылок один хоUr) какой у вас материал бутылки, ПЭТ или стекло и т. Д.
Сервис после продажи:
1. Мы посылаем инженеров, чтобы помочь в установке, пусконаладочных работах и обучении, инженеры начинают с нашей фабрики.
2. Мы поставляем ниже необходимые документы с машиной: А. Макет машины B. Электрическая диаграмма С. Сертификат машины D. Руководство по эксплуатации
3. После одного года гарантии Продавец предоставляет платные запасные части и услуги технического обслуживания.
