Описание:
Этот контроллер может генерировать функции сигнала PWM, плата имеет перемычку, вы можете установить выбор по умолчанию, предоставленный в импульсном частотном сигнале.

Контроллер шагового двигателя ШИМ генератор импульсного сигнала регулятор скорости плата

Особенности:

• Этот модуль поставляется в качестве сигнала шагового привода. Для того чтобы контролировать шаговый двигатель, но также должны иметь диск для использования.
• Контроллер имеет высокий, средний и низкий суммарный трех типов частотных сигналов может быть использован для выбора джемпер.
• Частота измерения может составлять количество PUL и общего катода терминала (GND) два порта.

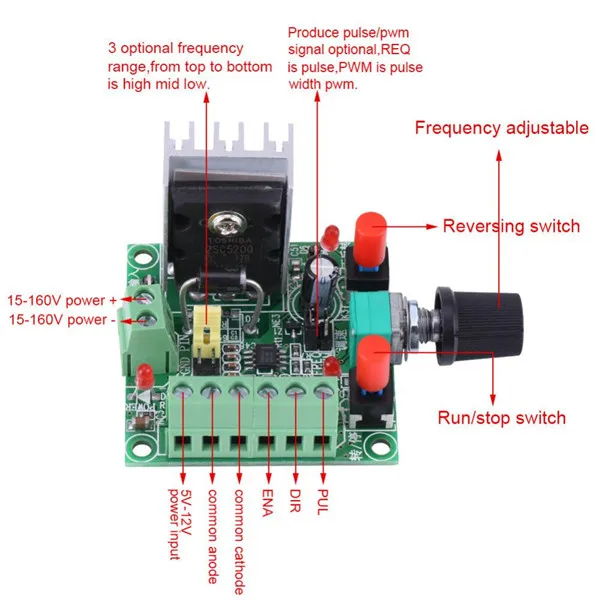

• PUL + и PUL-пульсированные положительные и отрицательные; EN + и EN-это для включения положительных и отрицательных терминалов; DIR + и DIR-являются положительными и отрицательными направлениями. Эти шесть линий подключены для привода соответствующего импульса, направления, так что шесть портов возможны.
• Источник питания: 15-160VDC или 5-12VDC. Если вы используете мощность 5-12 В постоянного тока, положительный конец подключения 5-12 В постоянного тока, отрицательный конец подключения общего катода.
• Вперед и назад двигателя можно управлять нажатием кнопки.
• Скорость двигателя может контролироваться путем регулировки частоты потенциометра.

Спецификация:
Напряжение источника питания: 15-160 В/5-12 В
Частота: высокая: 5,8 кГц-127 кГц, средний: 590 Гц-15,8 кГц, низкая: 82 Гц-2,3 кГц
Размеры: прибл. 73x51x37 мм/2,87x2x1,45 дюйма
• Вес: 50 кг
Количество: 1 шт.

В комплект входит:
1 x PWM генератор

Примечание:
Если вы используете для запуска или остановки функции, контроллер ENA enable terminal должен быть подключен к обычному катоду или обычному анодному диску.
