Характеристики

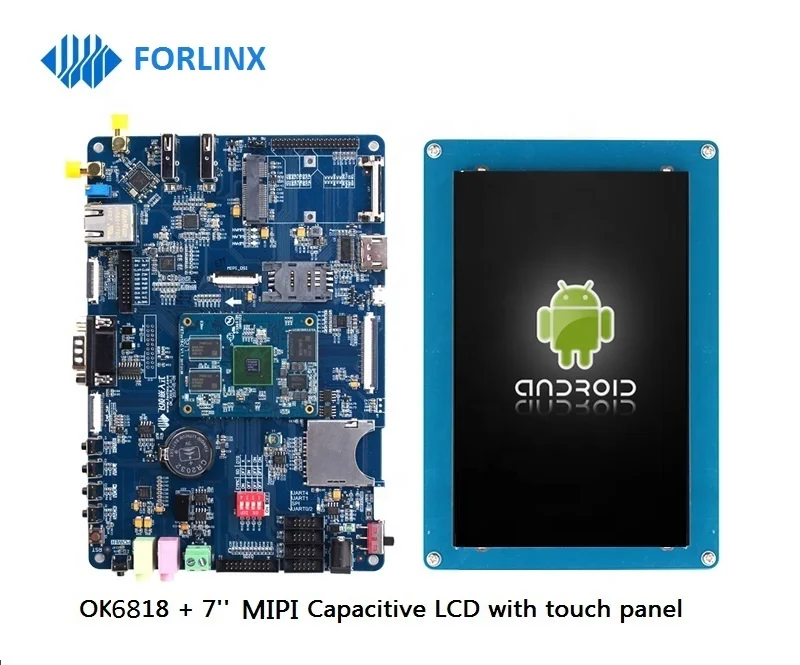

Cortex-A53 64-разрядный Восьмиядерный S5P6818 макетная плата + 7 ''MIPI дисплей с емкостным прикосновения

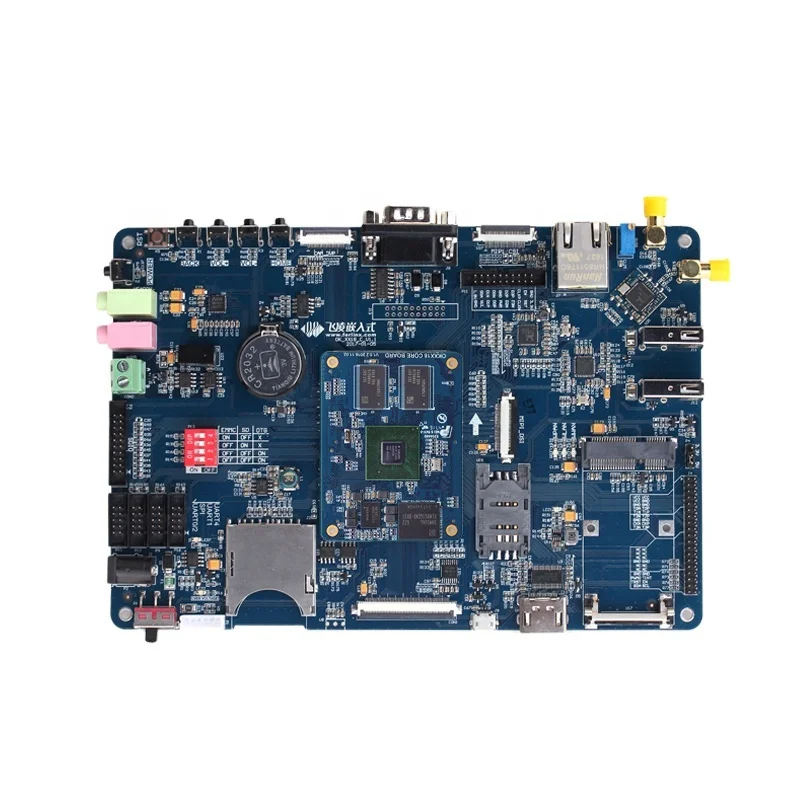

OK6818 представляет собой Cortex-A53 (Встроенная система Материнская плата Разработанный forlinx на основе Samsung S5P6818 SoC, который представляет собой Восьмиядерный процессор с основная частота 1,4 ГГц, 1G DDR3 и 8 Гб Встраиваемая мультимедийная карта памяти встроенный SPI, RS485, CAN, UART, LVDS,HDMI1.4, MIPI, Gigabit Ethernet готовы к использованию для разработчиков. Более того, Расширьте модули, такие как MIPI камера, DVP камера, WIFI и BT, 3G/4G также доступны. Режимы сна и пробуждения более удобны для пользователей. Этот товар полностью совместим с S5P4418. Они имеют одинаковую схему печатной платы.

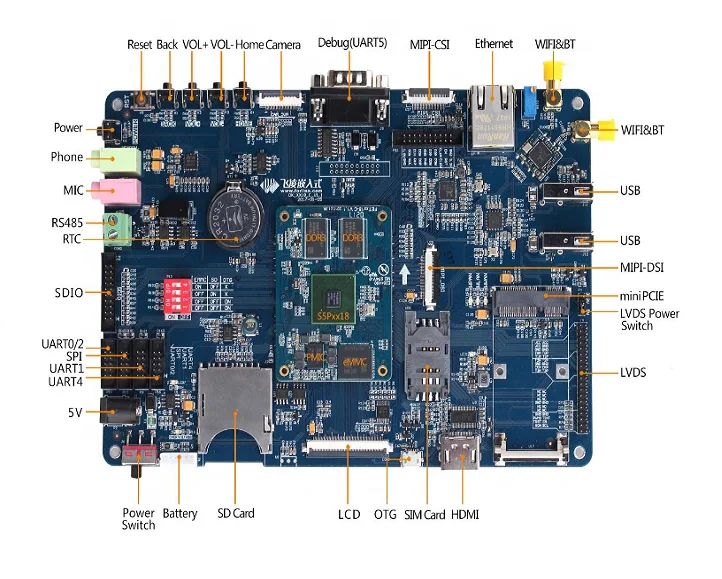

Ниже представлено изображение макета этой платы, на этом рисунке ЦП S5P4418, все конпонты и разъемы S5P6818 полностью совпадают с S5P6818
Область применения:
Мультимедийные, цифровые вывески, безопасность, автомобильная электроника, финансовые, образовательные, энергетические системы, общение, умный дом, коммерческая электроника, Интеллектуальный транспорт, портативное устройство и т. Д.
Наконец, давайте взглянем на егоХарактеристики продуктаАппаратное и программное обеспечение

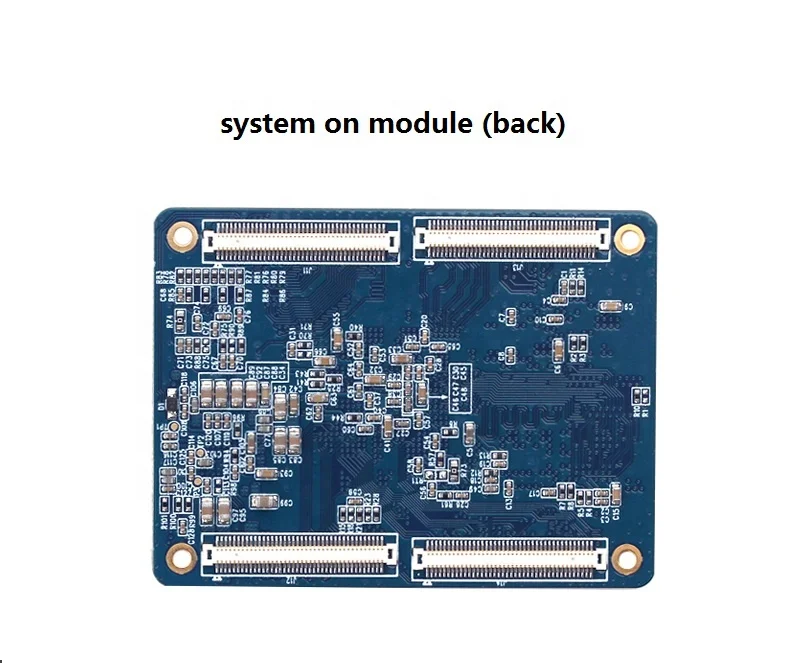

| Сом FET6818 Особенности | ||||
| Процессор | S5P6818 | Архитектуры | Cortex-A53 | |
| Основная частота | 1,4 ГГц | Ядро | Восьмиядерный | |
| Рабочая температура | 0-70 ℃ | Рабочая влажность: | 10%-90% без конденсации | |
| Сом параметры функции | |||||||
| Функция | Номер | Параметры | |||||
|
Дисплей |
С ЖК-дисплеем | 1 | RGB 888, максимальное разрешение поддержки: 2048*1280 | ||||
| Дифференциальная Сигнализация пониженного напряжения | 1 | Поддержка выхода JEIDA и VESA, 4-канальный передачи данных, 1x часовой канал, максимальное разрешение поддержки: 2048*1280 | |||||
| HDMI1.4 | 1 | HDMI1.4, максимальное разрешение поддержки: 1080*1920 | |||||
| MIPI_DSI | 1 | MIPI DSI SPEC V1.01r11, до 4x канала передачи данных, разрешение до 1920*1200 | |||||
| Камера | MPEG |
2 |
8-битный параллельный интерфейс, пикселей до 5-Megapixel | ||||
| MIPI_CSI1 | 1 | D-PHY spec V1.00, пиксель до 5-мегапиксельной | |||||
| SD/MMC/SDIO | 2 | 3-канальный, поддерживаемый CPU, и 2x SD/MMC, вытянутый SoM, в то время как eMMC канал не был выбран | |||||
| USB хост | 1 | Хост USB2.0 (скорость до 480 Мбит/с), интегрирован с HS USB Phy | |||||
| USB OTG | 1 | USB2.0 OTG (скорость до 480 Мбит/с), интегрированный с HS USB Phy | |||||
| UART | 6 | Каждая передача скорости до 5,0 Мбит/с | |||||
| Межсоединений интегральных Схем | 3 | Поддержка 100 кбит/с и 400 кбит/с | |||||
| IIS | 3 |
Поддержка до 3x IIS |
|||||
| SPI | 3 | Поддержка до 2x SPI | |||||
| Ethernet | 1 | 10/100/1000 Мбит/с адаптивной | |||||
| PWM | 4 | 4x ШИМ-выход | |||||
| SPDIF | 1 | SPDIF интерфейс | |||||
| АЦП | 7 | 12-разрядный разрешение, Максимальная Входная частота 100 кГц, потребляемая мощность Диапазон: 0-1,8 V | |||||
| EBI | 1 | Максимальная ширина шины данных: 16 бит, максимальная адресная шина: 14 бит | |||||
| Джтаг | 1 | Стандартный JTAG порт |
|||||

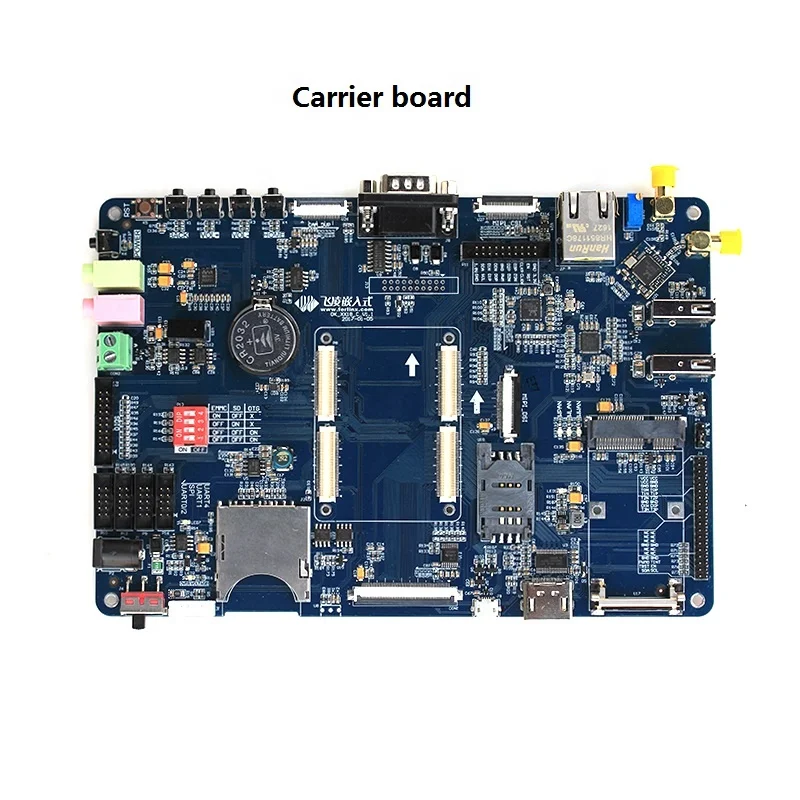

| OK6818 ARM материнская плата Особенности | ||||
| Размеры | 130 мм x 190 мм | Толщина | 1,6 мм | |
| PCB слоя | 4-секционный измельчитель для специй | Потребляемая мощность | DC 5V/3A, с защитой от перенапряжения | |
| Рабочая температура | 0-70 ℃ | Рабочая влажность: | 10%-90% без конденсации | |
| OS | Android5.1.1, Linux3.4.39, QT4.8.6 | |||
| Материнская плата параметры функции | |||||||
| Функция | Номер | Параметры | |||||
|
Дисплей |
С ЖК-дисплеем | 1 | RGB 888, максимальное разрешение поддержки: 2048*1280 | ||||
| Дифференциальная Сигнализация пониженного напряжения | 1 | Поддержка выхода JEIDA и VESA, 4-канальный передачи данных, 1x часовой канал, максимальное разрешение поддержки: 2048*1280 | |||||
| HDMI1.4 | 1 | HDMI1.4, максимальное разрешение поддержки: 1080*1920 | |||||
| MIPI_DSI | 1 | MIPI DSI SPEC V1.01r11, до 4x канала передачи данных, разрешение до 1920*1200 | |||||
| Камера | ДВП |
1 |
8-битный параллельный интерфейс, пикселей до 5-Megapixel | ||||
| MIPI_CSI1 | 1 | D-PHY spec V1.00, пиксель до 5-мегапиксельной | |||||
| Аудио | 1 | 1 * микрофон, 1 * телефон | |||||
| Карты памяти SD/MMC | 1 | 1x SD, совместим с SDHC, SDXC (UHS-I) | |||||
| SDIO | 1 | Шаг 2 мм и вытягивается двумя рядами штифтов (20pin) | |||||
| USB хост | 2 | Хост USB2.0 (скорость до 480 Мбит/с), интегрирован с HS USB Phy | |||||
| USB OTG | 1 | USB2.0 OTG (скорость до 480 Мбит/с), интегрированный с HS USB Phy | |||||
| UART | 5 | 4x TTL, 1x RS232 (UART5), 5,0 Мбит/с, 4x 3-жильный, 1x 5-проводной | |||||
| Межсоединений интегральных Схем | 3 | IIC1 и IIC2 являются native IIC CPU, IIC3 является аналогом IO IIC | |||||
| SPI | 1 | ||||||
| Ethernet | 1 | 10/100/1000 Мбит/с адаптивной | |||||
| Wi-Fi | 1 | RL-UM02WBS-8723BU-V1.2 IEEE 802.11b/g/n 1T1R WLAN и Bluetooth | |||||
| BT | 1 | RL-UM02WBS-8723BU-V1.2 IEEE 802.11b/g/n 1T1R WLAN и Bluetooth | |||||
| RS485 | 1 | С изоляцией дизайн | |||||
| Mini-PCIE | 1 | Для модулей 3G, 4G | |||||
| IrDA | 1 | Пустой solderred | |||||
| Пользовательский ключ | 6 | 1x выключатель питания, 1x сброс, 4x ключ пользователя. Режим сна/пробуждения и отключения питания поддерживается клавишей питания. Выскабливание экрана поддерживается кнопкой громкости (power) в ОС Android | |||||
| ОС Android 5.1.1 | ||
| Кросс-компилятор | Arm-eabi-gcc-4.8, OpenJDK 7,0 | |
| OS изображение мигающий | Flash OS image to eMMC через sd-карту | |
| Uboot | Выбор режима загрузки (eMMC) | |
| Версия ядра | Linux 3.4.39 | |
| Android версии | Android 5.1.1 | |
| Драйвер | Встраиваемая мультимедийная карта памяти | UART/ RS232 |
| SD карта | RS485 | |
| Дифференциальная Сигнализация пониженного напряжения отображения драйвер | АЦП | |
| ЖК-дисплей драйвер | Датчик ускорителя | |
| MIPI отображения драйвер | IrDA | |
| HDMI отображения driverf | РТК | |
| LCD/MIPI/LVDS Емкостное прикосновение | Ввода/вывода | |
| PWM | Кед | |
| ЖК-монитор/MPI/Дифференциальная Сигнализация пониженного напряжения подсветки 255 класса регулируемая | Пользовательский ключ драйвер | |
| Параллельной камеры OV5640 | Межсоединений интегральных Схем | |
| MIPI камера OV5645 | SPI | |
| Gigabit Ethernet | Usb-хост-устройство для мыши и клавиатуры | |
| 4G модуль | USB устройство | |
| BT модуль | WM8960 | |
| Модуль Wi-Fi | Спящий режим пробуждения | |
|
Консоль Linux |
||
|
Кросс-компилятор |
Arm-cortex_a9-eabi-4.7-eglibc-2.18 |
|
|
OS изображение мигающий |
Изображение ОС мигает через sd-карту |
Изображение ОС мигает через USB |
|
Uboot |
Загрузка выбора режима(Встраиваемая мультимедийная карта памяти) |
|
|
Linux Kernel |
ВерсияLinux3.4.39 |
ЖК-подсветка, 255 класс регулировки |
|
Файловая система EXT/NFS/VFAT |
С ЖК-дисплеем(7 ") |
|
|
Встраиваемая мультимедийная карта памяти |
Usb-хост: u-диск, usb-концентратор, usb-клавиатура и usb-мышь |
|
|
Сторожевой |
USB устройство |
|
|
РТК |
TF/SD/MMC |
|
|
Ввода/вывода |
Последовательный интерфейс |
|
|
Пользовательский ключ |
WM8960 аудио |
|
|
SPI |
Ethernet |
|
|
I2C |
3G |
|
|
ДВП камера OV5640 |
USB к последовательный интерфейс |
|
|
PWM |

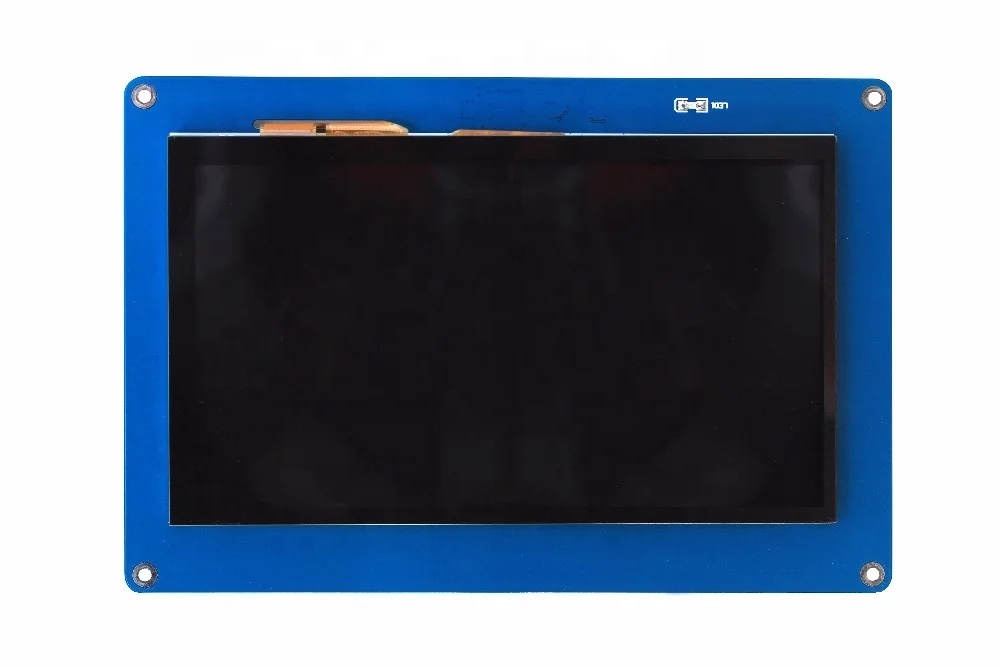

Mipi 7 ''емкостный ЖК-дисплей |
|
| Емкостный сенсорный экран Прикосновение |
Дифференциальная Сигнализация пониженного напряжения |
|
|
Утилита приложение |
Конфигурация Wi-Fi инструмент |
SDIO Wi-Fi |
|
Telnet |
Ключ для испытаний |
|
|
РТК |
Запись звука и тестирование воспроизведения |
|
|
Камера испытания |
ADC тестирования |
|
|
Настройка адреса IP/Mac |
FTP сетевой инструмент |
|
|
Переключение режима касания/мыши |
LighttpdВеб-сервер |
|
|
TTLДля того чтобы RS232 |
Подсветка дисплея тестирования |
|
|
Последовательный интерфейс тестирования |
Воспроизведение видео иMp3 файл тестирования |
|
|
Запись звука и тестирование воспроизведения |
Сторожевой тестирования |
|
|
GPRS сетевого кабеля тестирования |
SPI тестирования |
|
|
Тестирование GPS |
Mipi OV5645 камера для фотосъемки и предварительного просмотра |
|
