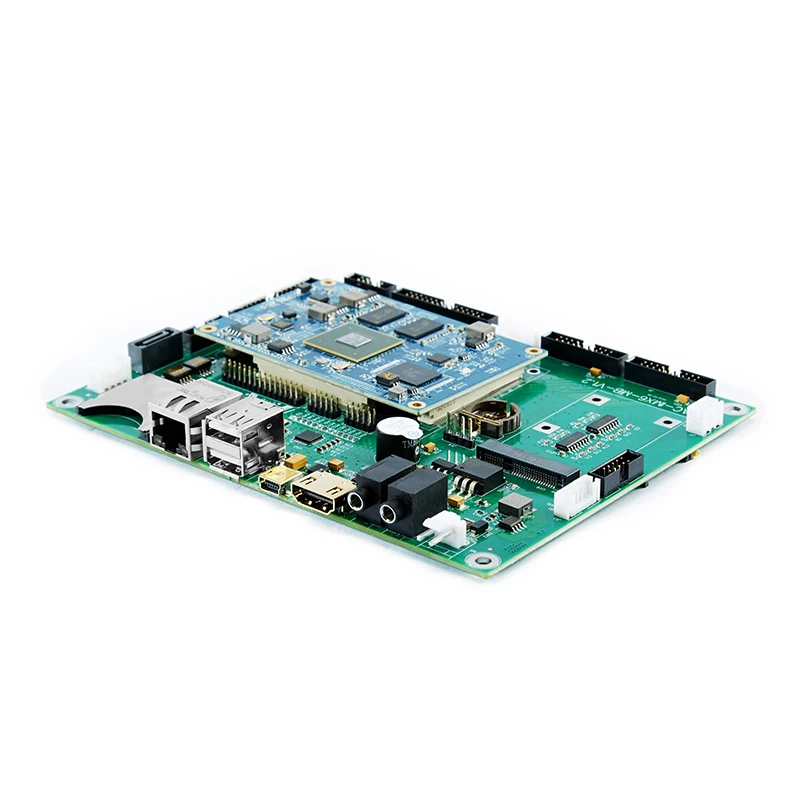

Высокоинтегрированный четырехъядерный процессор i.MX6 демонстрационная плата встроенная система Linux/Android для автомобильной информационной

IAC-IMX6-KIT комплект для разработки аппаратных средств

Процессор

FReescale I.MX6D процессор, ARM Cortex-A9 ядра, 1,0 ГГц, Совместимость с solo/dual core/quad core.

Оперативная память

DDR3 SDRAM,4*256 Мб, всего 1 Гб(2)GB опционально)

Флэш-память

4GB eMMc (макс. 32 ГБ)

CСообщение

3-Ch RS232: включая 1-ch в качестве delage UART, 2-ch RS232 можно использовать с RS485

5-Ch USB: включая 1-ch USB OTG, 4-ch USB 2,0 хост, включая 1-ch USB для подключения MINI PCI-e.

-1 шт.-Ch промышленные 10/100/1000 Мбит/с, с законом перейдите по ссылке, чтобы индикатор.

-1 шт.-Ch mini PCI-e, для подключения модуля 3G/4G

2-Ch CAN, поддерживает протокол CAN 2,0.

DПродуктов

CSI & DSI порт

2-Порт ch LVDS, каждый для поддержки разрешения 1920*1200

HDMI, Поддержка HDMI 1,4

Аудио

МCASP аудио разъем, двойной аудиовыход, микрофон аудио вход

Входной сигнал

STandard I2C емкостный порт сенсорной панели

-1 шт.* 20 параллельный порт, MIPI-CSI2 (4-канальный), поддержка 3-ch входной порт видеокамерыS в то же время.

EXpansion

Гнездо sim-карты

EIM автобус

SМесто хранения интерфейс

-1 шт.-Ch SD карта порт, поддержка высокой скорости SD карты памяти

-1 шт.-Ch SATA порт жесткого диска, SATA II стандарт, скорость достигает до 3,0 Гбит/с.

Другие

REset, RTC, Watchdog, buzzer, JTAG.

PПредставленный вход

+12 В, + 6 В ~ + 25 в широкое напряжение поддерживается.

SПрограммного обеспечения ресурсов

OS

Linux3.0.35, Android4.4

ELectrical Спецификация

DRawing

Схема интерфейсной платы (PDF),Печатная плата, ввода-вывода сравнение

Сом Размер

86 мм * 60 мм

DРека программного обеспечения

Интерфейсные драйверы и код драйвера

ИнтерфейсРазмер доски

160 мм * 125 мм

TEst программного обеспечения

Драйверы интерфейса, программа тестирования и исходный код

Доска для восхождения на борт разъема

3*100pin B to B
